Перекачка агрессивных химических сред — задача, где отказ оборудования влечет не только финансовые потери, но и угрозу безопасности. До 70% поломок связаны с неправильным подбором материалов и игнорированием гидравлических факторов. Выбор насоса начинается с анализа pH, концентрации, температуры, наличия абразивов и растворенных газов.
Ключевые критерии подбора:
- Химическая стойкость: соответствие материала перекачиваемой среде (стали, полимеры, сплавы) по таблицам совместимости.
- Гидравлика и эрозия: ограничение скорости потока для защиты материалов от механического износа.
- Герметичность: выбор уплотнений (ТУМ) с учетом токсичности и растворенных газов.
- Безопасность: взрывозащита (Ex) для органических растворителей и заземление.
Классификация агрессивных сред и факторы риска
Агрессивная среда — жидкость или газовая смесь, способная вызывать химическое или физико-химическое разрушение материалов. Для корректного подбора среду необходимо классифицировать по параметрам:
- Химический состав: неорганические кислоты (серная, соляная, азотная), щелочи (гидроксид натрия, аммиак), органические растворители (ацетон, толуол), солевые растворы.
- Окислительный потенциал: окислительные кислоты (азотная, хромовая, концентрированная серная) требуют материалов, устойчивых к окислению (титан, цирконий, высоколегированные стали). Неокислительные (соляная, фосфорная) разрушают пассивные слои металлов.
- Растворенные газы: кислород (O₂) и углекислый газ (CO₂) многократно ускоряют коррозию. CO₂ вызывает углекислотную коррозию на сталях, а O₂ разрушает защитные пленки. Среду следует деаэрировать или использовать ингибиторы.
- Абразивность: наличие твердых частиц вызывает эрозию, которая часто разрушает защитные слои быстрее, чем химия.
- Безопасность: для органических растворителей обязательна взрывозащита (Ex) электродвигателей и заземление корпуса для снятия статического электричества.
Важно: При наличии хлорид-ионов (Cl⁻) даже нержавеющие стали подвержены локальной коррозии. В таких средах стоит использовать материалы с высоким содержанием молибдена (AISI 316L, дуплексные стали) или неметаллические композиты.
Материалы проточной части: химическая стойкость и эрозия
Материал корпуса и рабочих органов должен обеспечивать минимальную скорость коррозии и эрозии. Выбор зависит от баланса между химической инертностью, механической прочностью и стоимостью.
Металлические материалы
Нержавеющие стали — базовый выбор. AISI 304 подходит для нейтральных сред. AISI 316L (10Х17Н13М2Т) применяется для более агрессивных условий благодаря молибдену. Для экстремальных условий используются дуплексные стали (SAF 2205), супердуплексы и сплавы на основе никеля (Хастеллой, Инконель). Титан эффективен в окислительных кислотах, но разрушается в неокислительных (соляная кислота) и концентрированных щелочах.
Полимеры и пластики
Полимеры применяют вместо металлов в средах с высокой кислотностью. PP и PVC стойки к кислотам и щелочам, но ограничены по температуре (до 60–80°C). PTFE и PVDF химически инертны, выдерживают температуры до 150–260°C. Полимеры дешевле металлов, но уступают им в механической прочности и устойчивости к эрозии при высоких скоростях потока.
Керамика
Керамические компоненты (Al₂O₃, SiC) обеспечивают максимальную стойкость к эрозии и химической коррозии. Их ставят в насосы для суспензий и концентрированных кислот, где металлический износ недопустим.
| Материал | Стойкость к кислотам | Стойкость к щелочам | Макс. температура, °C | Стоимость |
|---|---|---|---|---|
| AISI 316L | Высокая (неокисл.) | Высокая | 80 | Низкая |
| SAF 2205 (Дуплекс) | Очень высокая | Высокая | 300 | Средняя |
| Хастеллой C | Очень высокая | Высокая | 200 | Высокая |
| PTFE (Фторопласт) | Очень высокая | Очень высокая | 260 | Высокая |
| PVDF | Очень высокая | Высокая | 150 | Средняя |
| Керамика (Al₂O₃) | Очень высокая | Очень высокая | 1750 | Высокая |
Влияние pH и температуры на коррозию
Кислотность (pH) и температура — главные катализаторы коррозии. Зависимость скорости коррозии от pH нелинейна: большинство металлов уязвимы в слабокислой и нейтральной среде.
| Диапазон pH | Характеристика | Рекомендуемые материалы | Нерекомендуемые материалы |
|---|---|---|---|
| 0–2 | Сильнокислая | Хастеллой, тантал, PTFE, керамика | Углеродистая сталь, алюминий, чугун |
| 2–4 | Кислая | AISI 316L, PVDF, PP, Хастеллой | Углеродистая сталь, бронза |
| 4–6 | Слабокислая | AISI 304, 316, дуплекс, никель | Алюминий |
| 6–8 | Нейтральная | Нержавеющая сталь, бронза | — |
| 8–10 | Слабощелочная | Нержавеющая сталь, бронза, PP | Алюминий, цинк |
| 10–14 | Щелочная | Никель, монель, инконель, AISI 316L | Алюминий, цинк, олово, титан |
Температурный режим описывается правилом Вант-Гоффа: при повышении температуры на каждые 10°C скорость химической реакции (и коррозии) увеличивается в 2–4 раза. Высокая температура также снижает механическую прочность полимеров и может привести к разложению уплотнений.
Расчет скорости общей коррозии
Для оценки долговечности материала используют показатель скорости общей коррозии. Расчет ведется по формуле:
Где:
- Vcorr — скорость коррозии, мм/год;
- m1 — масса образца до испытания, г;
- m2 — масса образца после испытания, г;
- S — площадь поверхности образца, см²;
- t — время испытания, ч;
- ρ — плотность материала, г/см³.
Допустимая скорость коррозии для насосного оборудования обычно не должна превышать 0,1–0,5 мм/год в зависимости от класса ответственности.
Гидравлические ограничения: эрозия и скорость потока
В агрессивных средах эрозия часто важнее химической коррозии. Высокая скорость потока разрушает защитные пленки на материалах, особенно при наличии абразивных частиц. Чтобы избежать эрозионной коррозии, скорости нужно ограничивать:
- Металлические насосы (сталь, дуплекс): до 3–4 м/с на всасывании, до 5 м/с на нагнетании.
- Полимерные насосы (PP, PVDF, PTFE): до 1,5–2 м/с. Полимеры мягче металлов и быстрее разрушаются при кавитации и эрозии.
- Вязкие среды: требуют снижения скорости для предотвращения перегрузки двигателя и кавитации.
Кавитация в агрессивных средах ускоряет разрушение материалов в разы. Заложите запас NPSH (напор всасывания), чтобы избежать кавитационного разрушения.
Типы насосов для агрессивных сред
Выбор типа насоса зависит от гидравлических параметров и специфики среды. В агрессивных средах критически важно минимизировать контакт рабочих органов с внешней средой.

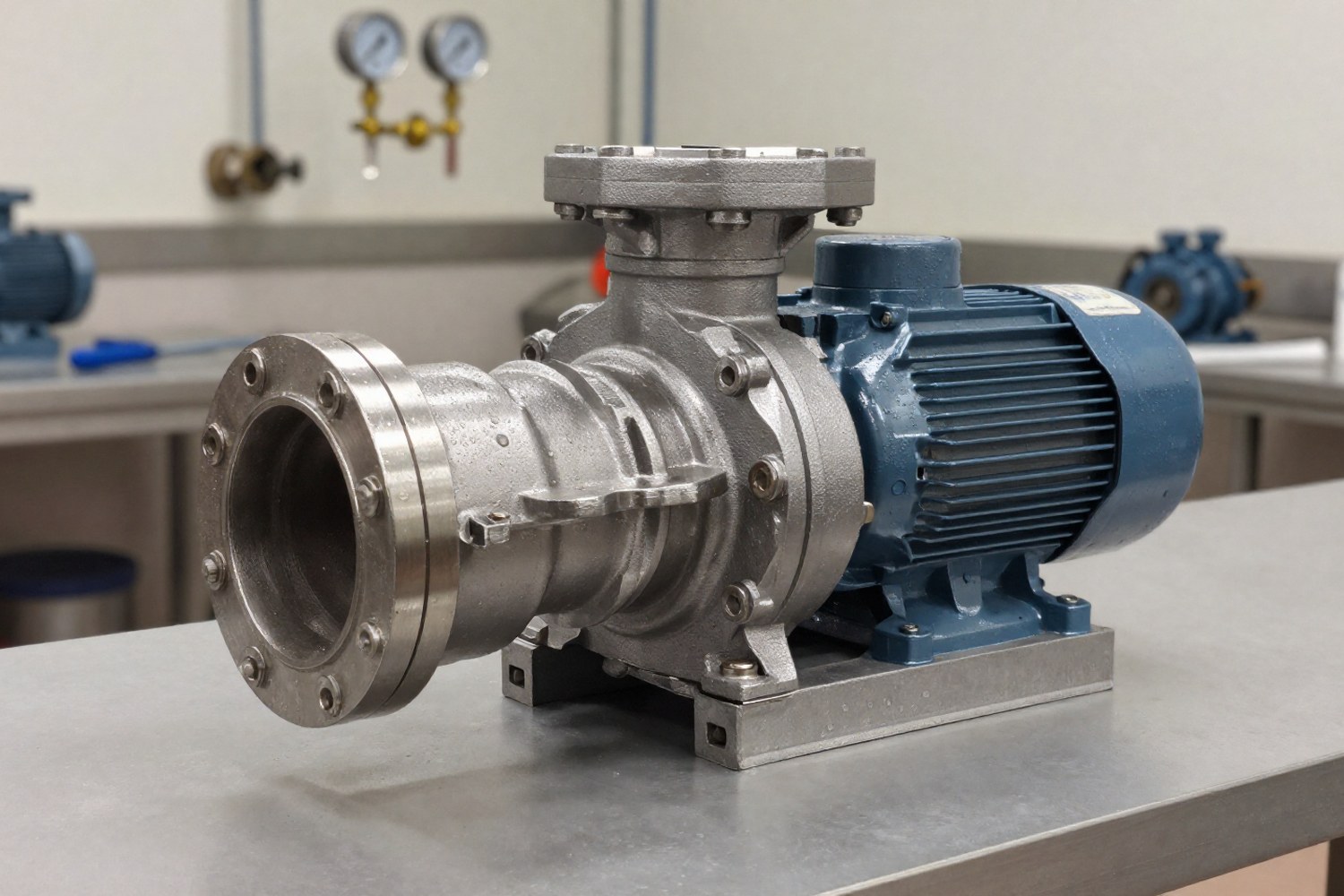

Центробежные насосы
Наиболее распространены для больших объемов. Для агрессивных сред выполняются из сплавов или с пластиковым покрытием. Требуют герметичного вала (ТУМ или магнитная муфта). Чувствительны к кавитации.
Диафрагменные насосы
Пневматические или электрические. Жидкость контактирует только с диафрагмой и клапанами. Идеальны для вязких, абразивных и токсичных сред. Низкий КПД, но высокая надежность при перекачке суспензий.
Перистальтические насосы
Жидкость качается только по шлангу. Нет клапанов и уплотнений в зоне потока. Максимальная химическая чистота, но ограничены по давлению (до 10 бар) и скорости потока. Шланг — расходный материал.
Насосы с магнитной муфтой
Исключают сальниковое уплотнение. Вращение передается через магнитный зазор. Обеспечивают абсолютную герметичность. Требуют строгого контроля охлаждения муфты: сухой ход или потеря потока разрушают магниты и муфту.
Уплотнения и герметичность
Утечка агрессивной среды через вал насоса — частая причина аварий. Выбор уплотнения зависит от токсичности среды и допустимого уровня выбросов.
Сальниковые уплотнения (Gland Packing)
Традиционный метод с набивкой (графитовой, тефлоновой). Требует небольшого подтекания (капли в минуту) для охлаждения и смазки. Недопустимы для токсичных, радиоактивных или дорогостоящих сред. Быстро изнашиваются при высоких скоростях и агрессивной среде.
Торцевые механические уплотнения (ТУМ)
Современный стандарт. Состоят из двух плоских колец (карбид кремния, вольфрамит). Обеспечивают нулевые утечки. Для агрессивных сред:
- Безбалансированные: для низких давлений.
- Балансированные: для высоких давлений, снижают тепловыделение.
- Двойные (тандемные): с промежуточной камерой. В случае разрушения основного уплотнения буферная жидкость предотвращает выброс агрессивной среды. Требуют системы охлаждения (рубашки).
Влияние растворенных газов: O₂ и CO₂ вызывают коррозию под уплотнительными кольцами, приводя к их растрескиванию. Рекомендуется деаэрация среды или использование двойных ТУМ с инертным буфером (азот, вода).
Расчетные параметры и стандарты
При проектировании насосных систем для агрессивных сред необходимо учитывать температурные деформации материалов. Разные материалы расширяются с разной скоростью, что может привести к заклиниванию или разгерметизации.
Расчет температурных деформаций
Изменение линейного размера элемента рассчитывается по формуле:
Где:
- ΔL — изменение размера, мм;
- L₀ — исходный размер, мм;
- α — коэффициент линейного температурного расширения (1/°C);
- ΔT — изменение температуры, °C.
| Материал | Коэффициент α, 10⁻⁶/°C |
|---|---|
| Углеродистая сталь | 11–13 |
| Нержавеющая сталь (аустенитная) | 16–18 |
| Алюминий | 22–24 |
| Титан | 8–9 |
| PTFE | 100–120 |
| PVDF | 140–160 |
Для компенсации деформаций в трубопроводах и корпусах насосов предусматриваются компенсаторы (петли, сильфоны). Особенно критично это для комбинированных конструкций (металл + полимер).
Стандарты и нормативы
Выбор материалов и конструкция насосов устанавливают требования международных стандартов:
- ISO 2858 / ISO 5199: Общие требования к центробежным насосам для химической промышленности.
- ANSI/ASME B73.1: Стандарт для химически чистых центробежных насосов (Северная Америка, допуски и материалы).
- DIN 24256: Европейский стандарт для насосов с магнитной муфтой.
- ISO 15833: Требования к герметизации валов для безвыбросовых насосов.
Для точного подбора материалов стоит обращаться к базам данных производителей (например, Perry's Chemical Engineers' Handbook) и таблицам совместимости конкретных химических веществ: общая совместимость может меняться в зависимости от концентраций и температур.
