Рельсовые направляющие выбирают не отдельно, а вместе со всей станочной осью. В расчёт берут схему рельсов и кареток, моменты Mx, My, Mz, класс точности, преднатяг, защиту от стружки и состояние монтажной базы.
Коротко главное
- Начинают с компоновки оси: сколько нужно рельсов и кареток, где расположен центр тяжести, какие плечи у нагрузки и какое расстояние между опорами.
- C и C0 проверяют вместе с допустимыми моментами, ускорениями, ударными нагрузками и коэффициентом запаса.
- Преднатяг добавляет жесткости, но при ошибочном выборе повышает трение, нагрев и шум, а ресурс направляющей падает.
- На точность влияет не только класс направляющей. Не менее важны база, параллельность рельсов, порядок затяжки крепежа и защита от стружки.
Рельсовые направляющие выбирают не как отдельную деталь из каталога, а как элемент всей линейной оси. Для станка важны масса подвижного узла, силы обработки, ускорения, моменты от вынесенной нагрузки, требуемая точность, жесткость основания, среда работы и качество монтажа.
- Профильные рельсовые направляющие, или профильные линейные направляющие, применяют для точного перемещения с высокой повторяемостью и жесткостью.
- Подбор рельсовых направляющих начинают с геометрии узла: сколько рельсов и кареток используется, где расположен центр тяжести и какие моменты возникают при работе.
- Шариковые серии чаще подходят для универсальных осей, роликовые серии выбирают для высокой жесткости и тяжелых нагрузок, перекрестно-роликовые используют для прецизионных перемещений.
- Окончательную проверку выполняют по паспорту серии: C, C0, допустимые Mx, My, Mz, класс точности, преднатяг, уплотнения, смазка и монтажные допуски.
Что такое рельсовые направляющие
Рельсовая линейная направляющая представляет собой узел качения, который задает траекторию перемещения каретки вдоль профильного рельса. В станках с ЧПУ, портальных системах, измерительном и промышленном оборудовании такие узлы удерживают подвижные части в расчетном положении и воспринимают силы от массы, инерции и рабочего процесса.
Типовая направляющая состоит из рельса с закаленными дорожками, каретки, шариков или роликов, каналов циркуляции тел качения, торцевых и боковых уплотнений, смазочных каналов, крепежных отверстий и защитных элементов. Рельс задает геометрию движения, каретка передает нагрузку на основание, а тела качения снижают трение.
Профильные рельсовые направляющие нельзя смешивать со всеми направляющими станка. Полированные валы, направляющие скольжения, призматические пары и решения типа «ласточкин хвост» относятся к соседним конструкциям. Они могут быть уместны в других задачах, но их расчет и монтаж отличаются от выбора рельса с кареткой, преднатягом и каталоговыми нагрузками.

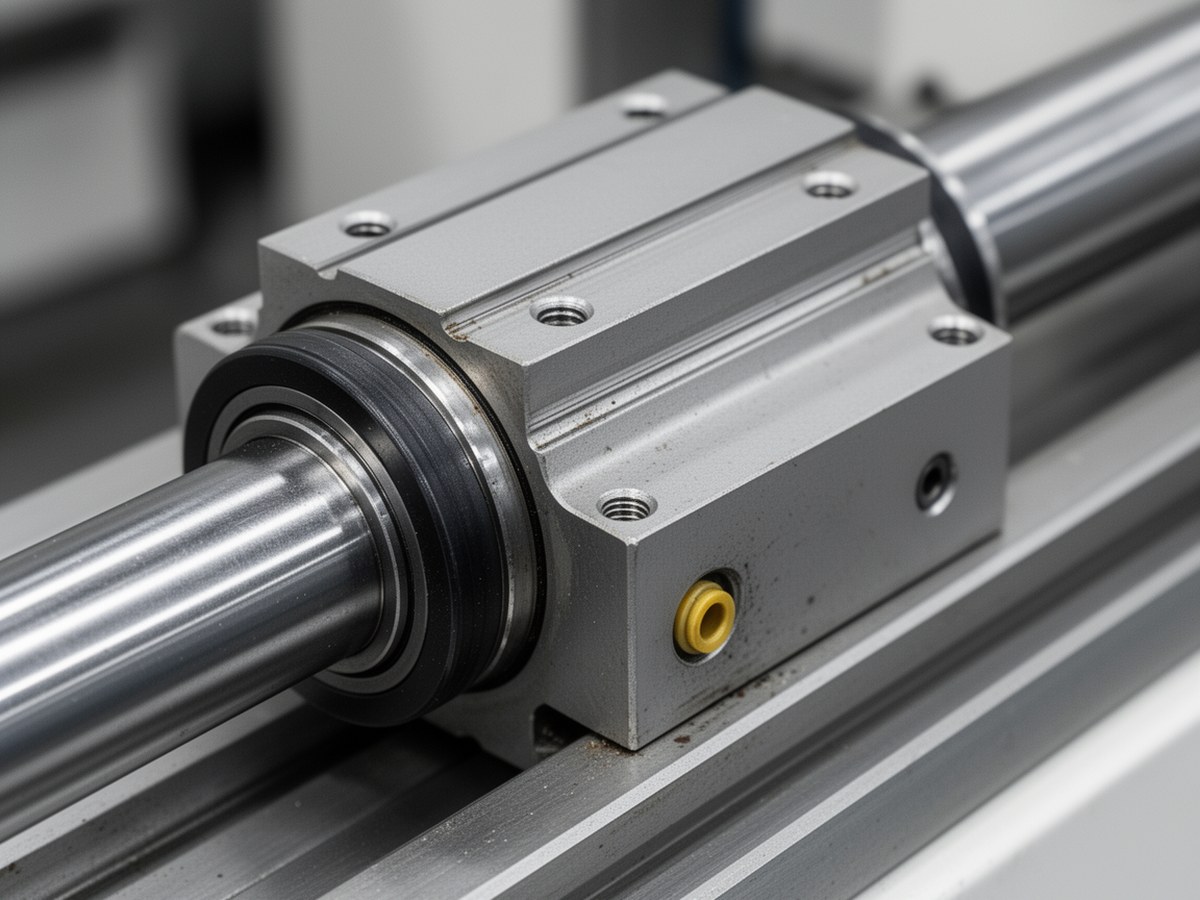

Узел рельсовой направляющей
Изображение помогает показать состав узла: рельс, каретку, тела качения, уплотнения и смазочные каналы.
Основные типы рельсовых направляющих
Тип тел качения влияет на контакт с дорожкой, жесткость, допустимую нагрузку, плавность хода и требования к установке. При выборе направляющих для станка с ЧПУ сравнивают не бренд, а параметры конкретной серии: типоразмер, C, C0, допустимые моменты, класс точности, преднатяг, уплотнения и условия смазки.
| Тип | Особенности | Когда применять | Ограничения |
|---|---|---|---|
| Шариковые | Контакт через шарики, низкое трение, хорошая скорость, широкий выбор типоразмеров | Универсальные оси ЧПУ, легкие и средние порталы, упаковочное и автоматизированное оборудование | Жесткость ниже, чем у роликовых серий сопоставимого размера; чувствительны к загрязнению и перекосу |
| Роликовые | Цилиндрические ролики дают большую площадь контакта и высокую жесткость | Тяжелые станочные оси, обрабатывающие центры, узлы с ударными и переменными нагрузками | Выше требования к базовым поверхностям, параллельности и смазке; трение обычно больше |
| Перекрестно-роликовые | Ролики расположены попеременно под углом, узел воспринимает нагрузки в нескольких направлениях | Прецизионные столы, измерительные системы, оптическое и микромеханическое оборудование | У многих исполнений ограничена длина хода; монтажная геометрия критична |
| Криволинейные | Рельс задает дуговую или замкнутую траекторию движения | Поворотные узлы, специальные конвейеры, механизмы с движением по радиусу | Расчет зависит от радиуса, геометрии каретки и не сводится к обычной прямой оси |
Нагрузки и компоновка узла
Расчет нельзя сводить к вертикальной массе. На каретку действуют радиальные и боковые силы, инерция при разгоне и торможении, силы резания или другого процесса, а также моменты Mx, My и Mz. Чем дальше центр тяжести от плоскости рельсов, тем сильнее нагружаются крайние каретки.
Компоновка часто важнее номинальной грузоподъемности одной каретки. Увеличение расстояния между рельсами и каретками снижает нагрузку от момента, а короткая база быстрее приводит к перекосу, люфту и неравномерному износу.
| Схема | Особенности | Практический вывод |
|---|---|---|
| Один рельс | Подходит для легких узлов с малым моментом и контролируемой боковой нагрузкой | Одна каретка плохо сопротивляется вращению; чаще используют две каретки на рельсе |
| Два рельса | Базовая схема станочной оси, хорошо воспринимает моменты | Нужны точная параллельность, жесткое основание и понятная последовательность монтажа |
| Вынесенная нагрузка | Шпиндель, консоль, захват или стол создают момент даже при умеренной массе | Проверяют Mx, My, Mz и наиболее нагруженную каретку |
| Большой ход | Растет влияние прямолинейности рельса, основания и тепловых деформаций | Класс точности должен соответствовать не только рельсу, но и всей станине |
| Нагрузка | Что учитывать | Возможный признак ошибки |
|---|---|---|
| Статическая | Вес узла, зажимные усилия, постоянное смещение центра тяжести | Остаточные деформации, локальные следы на дорожках |
| Динамическая | Скорость, ускорение, торможение, цикл работы | Шум, нагрев, сокращение ресурса |
| Ударная | Прерывистое резание, вибрация, столкновения, неравномерная подача | Выкрашивание дорожек и тел качения |
| Моменты Mx, My, Mz | Вылет нагрузки, высота приложения силы, расстояние между рельсами и каретками | Клин, перекос, нагрузка на одну сторону каретки |
M = F × l
Момент от вынесенной нагрузки оценивают как произведение силы F на плечо l. В реальном узле отдельно проверяют Mx, My и Mz по координатам приложения силы и допустимым моментам выбранной каретки.
Точность, жесткость и предварительный натяг
Класс точности задает допуски по высоте, ширине, параллельности и прямолинейности. Обозначения классов у производителей различаются, поэтому конкретные значения сверяют с документацией серии. Фактическая точность оси складывается из точности рельса, геометрии основания, параллельности пары рельсов, качества затяжки, деформаций станины и состояния привода.
| Класс точности | Типовая область применения | Комментарий |
|---|---|---|
| Нормальный | Автоматизация, транспортные оси, вспомогательные перемещения | Достаточен там, где микронная геометрия не определяет качество процесса |
| Повышенный | Станки с ЧПУ среднего класса, лазерные и фрезерные системы | Частый компромисс между стоимостью, доступностью и точностью |
| Прецизионный | Измерительные столы, чистовая обработка, высокоточные координатные оси | Требует соответствующей базы, контроля параллельности и аккуратной сборки |
| Сверхпрецизионный | Оптика, микрообработка, лабораторные и специальные установки | Имеет смысл только при контролируемой температуре и высокой культуре монтажа |
k = F / δ
Жесткость k показывает, какое смещение δ возникает под действием силы F. Чем выше жесткость направляющей, основания и крепления, тем меньше уход инструмента или рабочего органа под нагрузкой.
Предварительный натяг уменьшает внутренний зазор между телами качения и дорожками. Он повышает жесткость и повторяемость, помогает при переменных нагрузках и вибрации. Но чрезмерный преднатяг увеличивает трение, нагрев, шум и требования к параллельности. Для скоростных осей и длинных ходов умеренный натяг часто практичнее максимально жесткой конфигурации.
Если основание недостаточно жесткое или рельсы выставлены с перекосом, повышенный преднатяг не улучшит ось. Он сделает ход тяжелым, усилит нагрев и ускорит износ.
Расчет ресурса и коэффициенты запаса
Расчет рельсовых направляющих начинают с предварительного сравнения типоразмеров. Финальную проверку делают по каталогу конкретной серии, потому что производители по-разному задают базовую длину ресурса, коэффициенты условий работы, поправки на твердость, температуру, смазку и ударные нагрузки.
P ≈ Pg + Pa + Pproc + Pother
Это не универсальная формула эквивалентной нагрузки, а схема учета составляющих: веса Pg, инерции Pa, нагрузки от процесса Pproc и прочих воздействий Pother. Итоговое значение P определяют по правилам каталога. При нескольких каретках проверяют наиболее нагруженную каретку, а не среднее значение по узлу.
L = (C / P)3 × Lbase
Для шариковых линейных направляющих ресурс часто выражают через динамическую грузоподъемность C, эквивалентную динамическую нагрузку P и базовую длину Lbase. Если C и P заданы в одинаковых единицах, отношение C/P безразмерно, а L получает единицы Lbase: обычно километры пробега или метры хода в пересчете на цикл. Для роликовых направляющих показатель степени обычно другой, поэтому формулу нельзя переносить без проверки паспорта серии.
S0 = C0 / P0
Коэффициент статического запаса S0 сравнивает статическую грузоподъемность C0 с расчетной статической нагрузкой P0. Для ударных нагрузок, вертикальных осей и тяжелых режимов запас принимают выше, чем для спокойных горизонтальных перемещений.
Что проверить в паспорте серии
Перед заказом или выпуском документации лучше сверить не только типоразмер. Каретка, подходящая по грузоподъемности, может не подойти по точности, скорости, уплотнениям или монтажным требованиям.
| Параметр | Зачем проверять |
|---|---|
| C и C0 | Для оценки ресурса и статического запаса |
| Допустимые Mx, My, Mz | Для порталов, вертикальных, консольных и асимметрично нагруженных осей |
| Класс точности | Для прямолинейности, параллельности и повторяемости перемещения |
| Преднатяг | Для баланса жесткости, плавности хода, нагрева и ресурса |
| Уплотнения и скребки | Для работы со стружкой, пылью, СОЖ и абразивом |
| Смазка и интервал обслуживания | Для стабильного трения, ресурса и защиты от коррозии |
| Допустимая скорость | Для быстрых подач, длинных ходов и автоматизированных осей |
| Монтажные допуски | Для требований к базе, параллельности рельсов и моменту затяжки |
Условия эксплуатации и защита
Линейные направляющие чувствительны к загрязнению дорожек. Стружка, абразивная пыль, высохшая СОЖ и недостаток смазки могут быстрее вывести узел из строя, чем умеренная расчетная нагрузка. Поэтому серию выбирают вместе с защитой: уплотнениями, скребками, защитной лентой, гофрозащитой, кожухами и системой смазки.
| Среда | Риск | Защитные меры |
|---|---|---|
| Металлическая стружка | Повреждение уплотнений и дорожек | Скребки, металлические кожухи, защитные ленты, правильный отвод стружки |
| Абразивная пыль | Ускоренный износ тел качения | Усиленные уплотнения, гофрозащита, частая очистка и сокращенный интервал смазки |
| СОЖ и влажность | Коррозия, вымывание смазки | Коррозионностойкие покрытия, подходящая смазка, контроль уплотнений |
| Высокая температура | Изменение вязкости смазки и тепловые деформации | Температурно стабильная смазка, компенсация расширения, контроль режима работы |
| Чистое помещение или вакуум | Ограничения по испарению и загрязнению среды | Специальные смазки, материалы и исполнения, согласованные с требованиями процесса |
Монтаж рельсовых направляющих
Даже правильно выбранная направляющая не даст расчетной точности на слабой или неровной базе. Основание должно иметь достаточную жесткость, обработанные опорные поверхности, чистые резьбовые отверстия и понятную схему базирования. Для пары рельсов заранее задают основной рельс, опорную кромку и порядок выставления второго рельса.
- Очистить базовые поверхности от консервационной смазки, стружки, заусенцев и загрязнений.
- Проверить плоскостность опорной площадки, состояние базовой кромки и чистоту резьбовых отверстий.
- Установить основной рельс, прижать его к опорной кромке и наживить крепеж без перекоса.
- Затягивать винты постепенно, с моментом по документации производителя крепежа и направляющей; при ответственных соединениях учитывать требования к сухой или смазанной резьбе.
- Поставить каретки и перемещаемую плиту без принудительного перекоса.
- Выставить второй рельс по плавности хода, индикатору или контрольной методике, принятой для нужного класса точности.
- Проверить ход по всей длине: усилие перемещения должно быть равномерным, без клина и локального рывка.
- После сборки внести смазку, удалить загрязнения и установить защитные элементы.
Перекос рельсов нельзя исправлять силовой затяжкой каретки или плиты. Такой монтаж создает внутренние напряжения, увеличивает трение и обычно проявляется нагревом, шумом или быстрым износом дорожек.
Диагностика ошибок
Признаки неправильного выбора или монтажа оценивают по совокупности симптомов. Один и тот же шум может быть связан с загрязнением, избыточным преднатягом, недостатком смазки или перекосом пары рельсов.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Люфт при смене направления | Недостаточный преднатяг, износ, слабая жесткость компоновки | Зазор в каретках, крепеж, расстояние между опорами, состояние привода |
| Неравномерный ход | Непараллельность рельсов, неровная база, загрязнение дорожек | Параллельность, плоскостность, чистоту рельсов и уплотнений |
| Закусывание на участке хода | Локальный перекос, ошибка затяжки, деформация основания | Усилие перемещения по длине, последовательность затяжки, геометрию базы |
| Рост температуры каретки | Избыточный преднатяг, перекос, неподходящая или недостаточная смазка | Преднатяг, смазку, момент затяжки, условия работы |
| Металлический шум | Загрязнение, повреждение тел качения, нехватка смазки | Состояние смазки, уплотнения, дорожки и защитные элементы |
| Выкрашивание дорожек | Перегрузка, ударные нагрузки, усталостное разрушение, попадание абразива | Фактические нагрузки, C0, моменты, защиту от стружки и регламент обслуживания |
| Рост усилия перемещения после сборки | Перетянутый крепеж, перекос плиты, несоответствие преднатяга точности базы | Порядок затяжки, свободный ход без привода, геометрию опорных поверхностей |
Типичные ошибки выбора и установки
| Ошибка | Почему опасна | Как проверить |
|---|---|---|
| Подбор только по массе | Не учитываются моменты, ускорения и силы обработки | Рассчитать Mx, My, Mz и нагрузку на самую нагруженную каретку |
| Слишком малая база кареток | Узел плохо сопротивляется вращению и перегружает крайние дорожки | Увеличить расстояние между каретками или рельсами, если позволяет компоновка |
| Избыточный преднатяг | Растут трение, нагрев, шум и требования к геометрии | Сравнить усилие перемещения с паспортным и проверить параллельность |
| Неровная база | Рельс повторяет ошибку основания, фактическая точность падает | Контролировать плоскостность, прямолинейность и опорную кромку до сборки |
| Отсутствие защиты от стружки | Загрязнения попадают под уплотнения и повреждают дорожки | Предусмотреть скребки, кожухи, защитную ленту и очистку |
| Редкая или неподходящая смазка | Повышается износ, появляется шум и неравномерный ход | Задать интервал смазки по режиму, среде и рекомендациям серии |
Алгоритм выбора
Если нужно понять, как выбрать рельсовые направляющие для станка, удобнее идти от задачи оси к проверке конкретной серии. Так меньше риск взять подходящий типоразмер, но ошибиться с моментами, защитой или монтажом.
- Описать задачу оси: масса, ход, скорость, ускорение, требуемая точность и характер процесса.
- Наметить компоновку: один или два рельса, число кареток, расстояние между рельсами и каретками.
- Оценить силы и моменты от массы, ускорений, усилий обработки и вынесенного центра тяжести.
- Выбрать тип направляющей: шариковую, роликовую, перекрестно-роликовую или специальную криволинейную.
- Проверить C, C0, допустимые Mx, My, Mz и коэффициенты запаса для самой нагруженной каретки.
- Назначить класс точности и преднатяг с учетом жесткости основания, плавности хода и теплового режима.
- Учесть среду: стружку, пыль, СОЖ, влажность, температуру, вибрации и требования к чистоте.
- Подобрать уплотнения, скребки, защитные элементы, тип смазки и способ обслуживания.
- Сверить монтажные требования: база, кромки, крепеж, момент затяжки, доступ к смазочным точкам.
- Проверить расчет по каталогу серии и после сборки испытать ход оси по всей длине.
Итоговый чек-лист
- Компоновка оси учитывает плечи нагрузки, а не только массу перемещаемого узла.
- Для самой нагруженной каретки проверены C, C0 и допустимые Mx, My, Mz.
- Класс точности и преднатяг соответствуют базе, жесткости станины и возможностям монтажа.
- Защита от стружки, пыли, СОЖ и влаги предусмотрена до сборки узла.
- Смазка, доступ к обслуживанию и интервалы контроля указаны в документации.
- Монтажные допуски, момент затяжки и порядок выставления рельсов понятны исполнителю.
Практичный выбор получается тогда, когда рельс, каретка, основание, защита и технология сборки согласованы между собой. Запас по грузоподъемности полезен, но он не заменяет проверку моментов, геометрии базы, условий эксплуатации и ресурса по паспорту серии.
