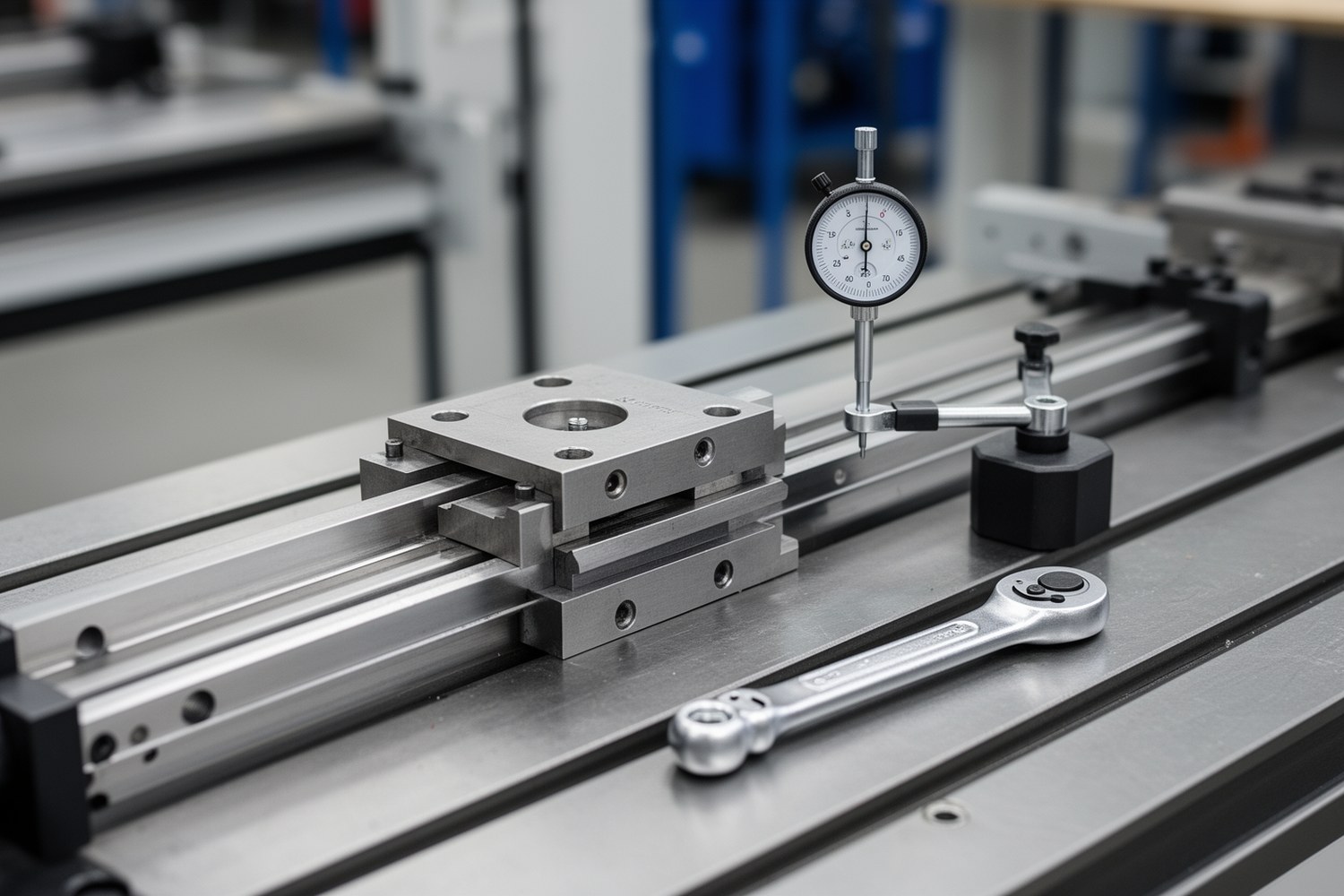

Выравнивание линейных направляющих определяет точность позиционирования, ресурс кареток и стабильность хода. Ниже приведена воспроизводимая методика для сборки и контроля: от подготовки базы до приемочного протокола. Численные значения в статье являются типовыми ориентирами, итоговые допуски всегда задаются по документации производителя и требованиям вашего узла.
- Ключевые параметры контроля: прямолинейность, параллельность, плоскостность базы, плавность хода, усилие перемещения.
- Минимальная схема контроля: не менее 5 точек по длине на каждый параметр, 3 повтора в точке, фиксация температуры и инструмента.
- После каждой протяжки крепежа геометрию проверяют повторно, решение по годности принимают по протоколу.
Область применения и исходные требования
Методика подходит для профильных рельсовых систем в станках, автоматизированных линиях и позиционирующих модулях, где требуется контролируемое линейное перемещение. Для прецизионных задач проверяют также влияние температуры, преднатяг (preload) и динамический режим.
Важно: универсального «единого допуска» для всех направляющих нет. Приоритет имеют ТУ узла, паспорт рельса и применимые стандарты предприятия. DIN 645 / ISO 14728 можно использовать только как справочный контекст.
Перед началом работ фиксируют: длину рельсов, тип кареток, расчетную нагрузку, рабочую скорость, ускорение, температуру сборки, момент затяжки крепежа, класс точности измерений.
Чек-лист перед началом работ
- Очищены базы и кромки, удалены заусенцы.
- Подтверждена плоскостность монтажной поверхности по ТУ.
- Узел выдержан при 20 ± 2 °C не менее 2 часов.
- Проверены поверка и ноль измерительных приборов.
- Утверждена карта точек и число повторов.
- Заданы моменты затяжки и схема проходов.
- Назначены критерии «годен/не годен» для статического и динамического теста.
Контролируемые параметры и критерии приемки
| Параметр | Единица | Типовой ориентир (не универсальная норма; сверять с ТУ/паспортом) | Метод измерения | Критерий |
|---|---|---|---|---|
| Прямолинейность (straightness) | мм/м | 0,01-0,03 | Индикатор по эталонной базе или лазерный трек | Макс. отклонение ≤ допуск ТУ |
| Параллельность в горизонтали | мм на длину L | 0,02 на 1000 мм | Индикатор при перемещении контрольной каретки | Разброс по точкам в пределах допуска |
| Параллельность в вертикали | мм на длину L | 0,01-0,02 на 1000 мм | Уровень высокой точности, индикатор | Нет локальных пиков выше допуска |
| Плоскостность монтажной базы | мм | по ТУ узла | Линейка, щупы, индикатор, CMM при необходимости | База обеспечивает требуемую геометрию |
| Усилие перемещения каретки | Н | по паспорту | Динамометр, запись по ходу | Без скачков и локальных заеданий |
Инструменты и подготовка измерений
Выбор измерительного инструмента зависит от требуемой точности и длины направляющей. Для коротких рельсов с умеренными допусками достаточно индикатора и уровня, для длинных и точных осей используют лазерные методы.
| Инструмент | Разрешение/точность | Рекомендуемая длина L | Сильные стороны | Ограничения |
|---|---|---|---|---|
| Индикатор часового типа | 0,001-0,01 мм | до 2 м | Доступность, локальный контроль | Требует стабильной базы |
| Электронный уровень | 0,005-0,02 мм/м | до 3 м | Быстрый контроль вертикали | Чувствителен к температурному дрейфу |
| Лазерный интерферометр/трекер | до 0,001 мм | от 1 м до 10 м и более | Высокая точность на длинных осях | Требует условий и квалификации |
| Динамометр | по классу прибора | любой | Оценка плавности по усилию | Нужна одинаковая методика прохода |
Подготовка: очистка баз, удаление заусенцев, температурная стабилизация 20 ± 2 °C, выдержка узла не менее 2 часов, проверка поверки приборов, единая карта точек измерения, единый оператор или одинаковая техника измерения.
Этап 1. Базирование первой направляющей
- Установить первую направляющую на базовую кромку, наживить крепеж с равномерным прижатием.
- Выполнить предварительную затяжку 30-40% от номинального момента.
- Проверить прямолинейность и локальные отклонения по карте точек.
- Скорректировать прокладками или регулировочными элементами, если конструкция это допускает.
- Повторить контроль, затем выполнить второй проход затяжки до 70-80% момента.
Типовая последовательность затяжки: от центра к краям, симметрично, минимум в 2 прохода. После каждого прохода измерения повторяют.
Этап 2. Монтаж и выверка второй направляющей
- Установить вторую направляющую параллельно базовой, крепеж оставить в состоянии легкой фиксации.
- Собрать каретки с траверсой или контрольной плитой, чтобы задать реальную кинематику пары.
- Перемещая узел по длине, контролировать горизонтальную и вертикальную параллельность.
- Выполнить локальную коррекцию положения второй направляющей, не нарушая базирование первой.
- Выполнить предварительную затяжку второй направляющей, затем перепроверить весь ход.
Частая ошибка: попытка компенсировать дефект базы «силовой» затяжкой. Это дает временное соответствие по одной точке и приводит к росту сопротивления хода на других участках.
Этап 3. Финальная протяжка и статическая верификация
Финальную затяжку выполняют по моменту из документации, обычно в 2-3 прохода: 50%, 80%, 100%. После 100% обязательно повторное измерение по полной карте точек.
Минимальный протокол статической проверки
- Точек на длину: минимум 5, для L > 2 м желательно 9-11.
- Повторов в точке: 3.
- Фиксация: температура, инструмент, оператор, дата, момент затяжки.
Решение по результату
- Годен: все параметры в допуске, повторяемость стабильна.
- Условно годен: геометрия в допуске, но есть пограничные зоны, требуется контроль после обкатки.
- Не годен: превышен хотя бы один критический параметр или есть локальные заедания.

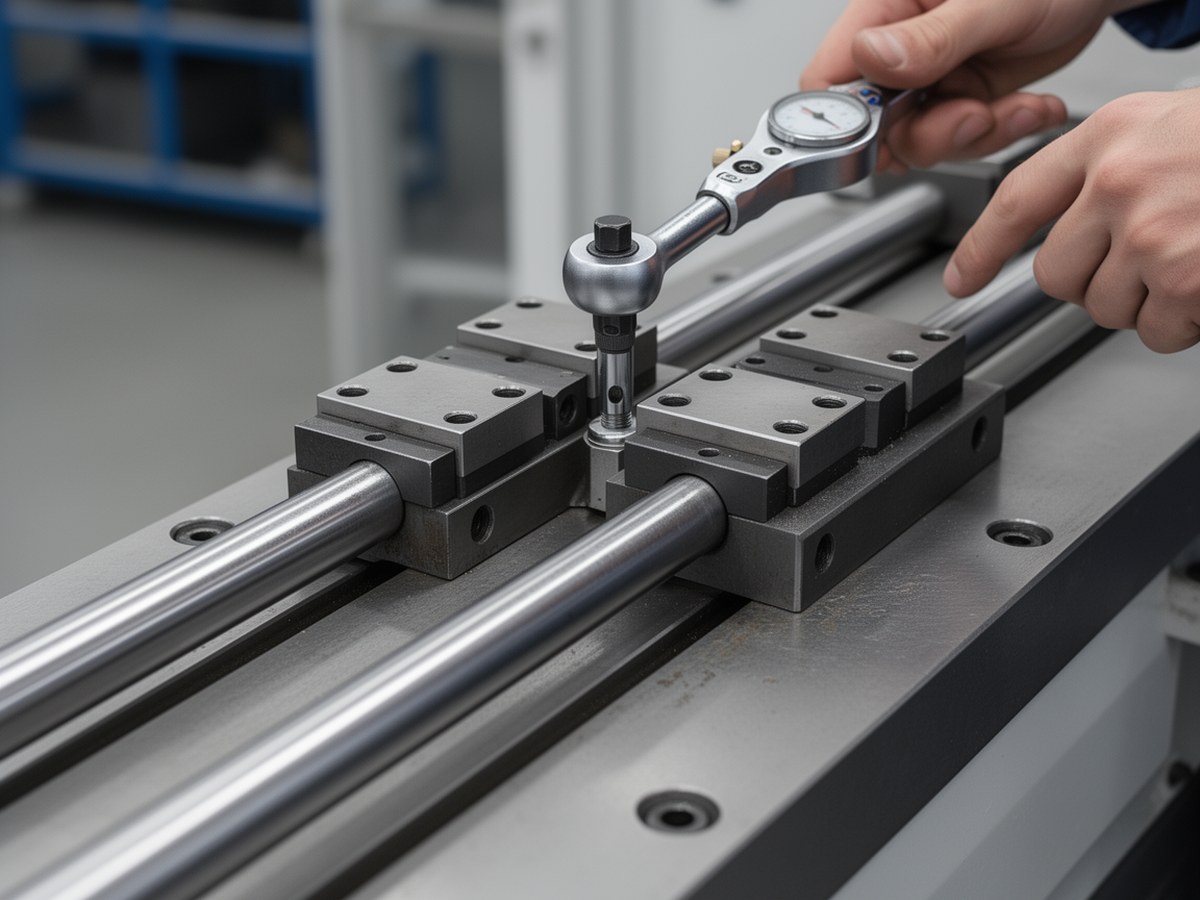

Контроль протяжки крепежа
После предварительной юстировки выполняют финальную протяжку по проходам и повторно снимают геометрию.
Динамическая проверка при рабочих скоростях и ускорениях
После статической юстировки проводят динамический тест. Режимы задают близко к рабочим: 0,2, 0,6 и 1,0 от номинальной скорости, ускорение 0,5 и 1,0 от рабочего. На каждом режиме выполняют не менее 20 двойных ходов.
Метод измерения усилия хода: постоянная скорость перемещения (например, 0,05-0,10 м/с для контроля), поочередно в двух направлениях, минимум 5 проходов в каждую сторону, отбрасывание явных выбросов (например, >3σ), расчет среднего и пикового значения.
| Параметр динамики | Порог приемки (типовой ориентир, уточнять по ТУ) | Критерий |
|---|---|---|
| Рост среднего усилия хода относительно статического | не более +20% | Годен при соблюдении на всех режимах |
| Пиковое виброускорение на каретке | не более 2,5 м/с² или лимит ТУ | Нет устойчивых пиков выше порога |
| Рост температуры каретки за цикл теста | не более +15 °C к стартовой | Нет прогрессирующего перегрева |
| Локальные заедания/скачки усилия | не допускаются | Отсутствуют в обоих направлениях |
Если дефект проявляется только на высоком ускорении, сначала проверяют соосность и равномерность преднатяга, затем жесткость основания и крепежа.
Формулы и условия применимости
1) Допуск параллельности по длине
δmax = t · L
где t, мм/м, удельный допуск из ТУ; L, м, длина направляющей. Формула применима для линейной аппроксимации допуска по длине.
2) Преднатяг каретки (preload)
Fpre ≈ kp · m · g
Оценка только ориентировочная для предварительной прикидки. Для приемки и настройки используют класс преднатяга и метод производителя (паспорт/каталог). Универсально применять эту формулу как норму нельзя.
3) Тепловое удлинение рельса
ΔL = α · L · ΔT
Для стали можно принять α = 11,7·10-6 1/°C, если иное не задано паспортом материала.
4) Эквивалентная жесткость системы
1/Keq = 1/K1 + 1/K2 + 1/K3
Последовательная модель: направляющая, основание, контактные соединения.
5) Собственная частота
f = (1/2π) · √(Keq/m)
Используется для первичной оценки риска резонанса в рабочем диапазоне скоростей.
6) Повторяемость измерений
σ = √(Σ(xi - x̄)2/(n - 1))
Для приемочного анализа желательно n ≥ 30 по совокупности точек и проходов.
Температурные эффекты: практический пример для 1, 2 и 3 м
Для стального рельса при ΔT = 5 °C:
- L = 1 м: ΔL = 11,7·10-6 · 1 · 5 = 0,0585 мм.
- L = 2 м: ΔL = 0,117 мм.
- L = 3 м: ΔL = 0,1755 мм.
Даже при умеренном перепаде температуры вклад может быть сопоставим с допуском выравнивания линейных направляющих. Поэтому сравнивать измерения «до» и «после» без фиксации температуры некорректно.
Источники погрешности и типовые ошибки монтажа
Погрешность измерений при выверке складывается из базы, прибора, оператора и температуры. Практическое правило для пограничных значений: если результат попадает в зону ±U (расширенная неопределенность метода), выполняют повторный цикл измерений при стабилизированной температуре и той же карте точек.
| Симптом | Вероятная причина | Проверка | Корректирующее действие |
|---|---|---|---|
| Скачок усилия в середине хода | Локальный перекос второй направляющей | Профиль параллельности по точкам | Ослабить участок, переюстировать, повторная протяжка |
| Рост шума на высокой скорости | Резонанс, низкая жесткость основания | Тест на нескольких скоростях, контроль вибрации | Повысить жесткость, сместить рабочий режим |
| Нестабильные результаты измерений | Температурный дрейф, разная методика оператора | Повторить при стабильной температуре | Стандартизировать процедуру, фиксировать условия |
| Отклонения после финальной затяжки | Неравномерная последовательность затяжки | Сверка фактического момента по винтам | Повторная затяжка по проходам от центра к краям |
| Локальные заедания каретки | Загрязнение базы, заусенцы, перетяг | Осмотр поверхностей, контроль момента | Очистка, снятие заусенцев, корректная протяжка |
Шаблон протокола приемки
| Поле протокола | Что фиксировать |
|---|---|
| Идентификация узла | Номер изделия, ось, длина рельса, тип кареток |
| Условия | Температура, время стабилизации, чистота зоны |
| Инструмент | Наименование, класс, дата поверки |
| Карта точек | Координаты по длине, число точек, число повторов |
| Результаты | Прямолинейность, параллельность, усилие хода, σ |
| Динамика | Режимы скорости/ускорения, усилие, виброускорение, температура |
| Решение ОТК | Годен/не годен, перечень корректирующих действий |
Для повторного измерения после коррекции сохраняют ту же карту точек и тот же набор режимов. Это позволяет сравнивать результаты корректно и подтверждать улучшение без методической ошибки.
