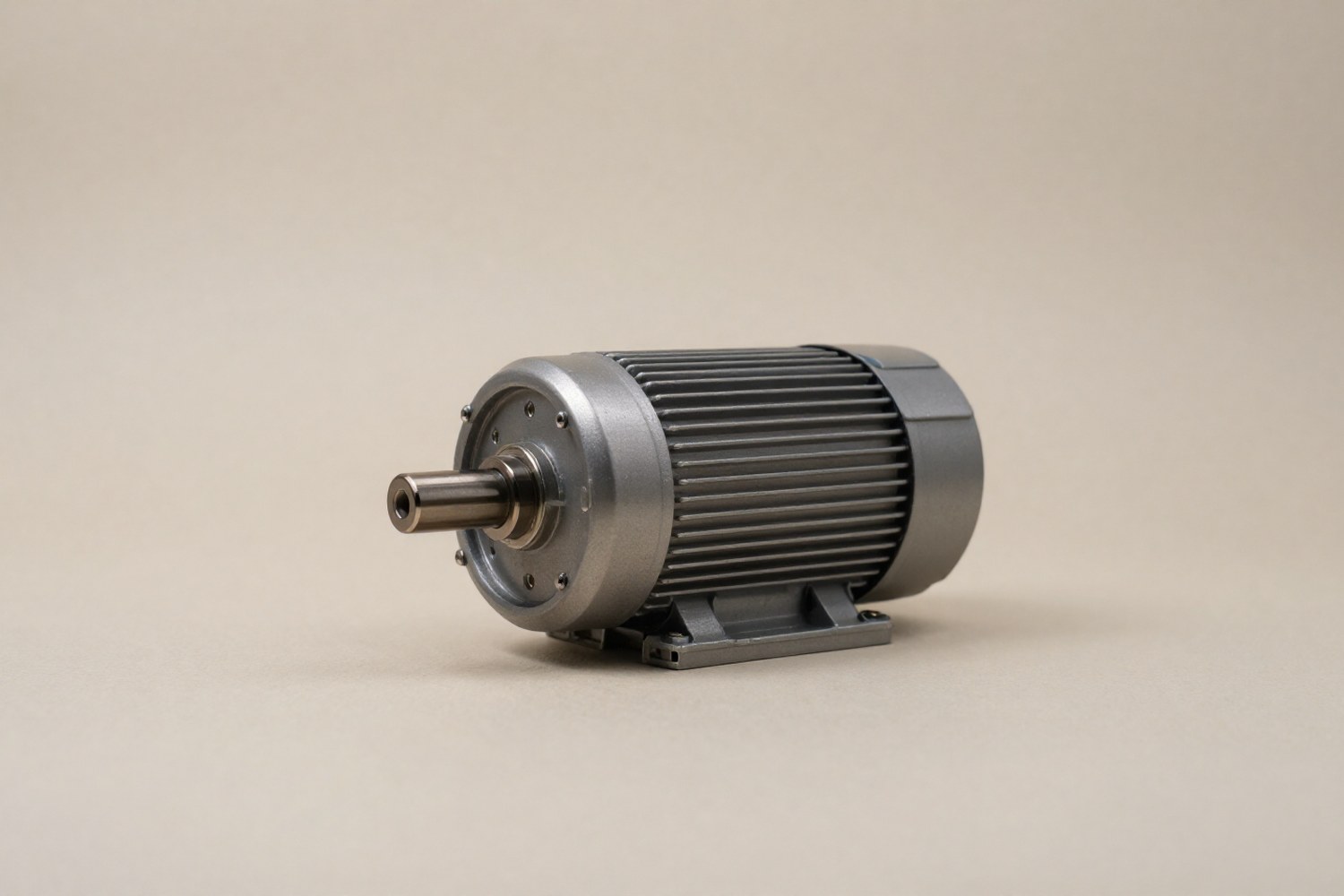

Электродвигатели для нефтегазовой отрасли — это специализированное оборудование, конструкция которого исключает возможность воспламенения окружающей взрывоопасной атмосферы при штатной работе и в условиях прогнозируемых неисправностей. Выбор двигателя определяется не только его механической мощностью, но и соответствием нормам промышленной безопасности, регламентирующим классификацию опасных зон и виды взрывозащиты.
Классификация взрывоопасных сред и зон
Первичный этап проектирования электропривода — определение класса зоны. В соответствии с ГОСТ 30852.9 (эквивалент МЭК 60079-10), пространства подразделяются на две большие группы: зоны с наличием взрывоопасных газовых смесей и зоны с наличием взрывоопасных пылевых сред.
| Тип среды | Категория зоны | Характеристика присутствия взрывоопасной смеси |
|---|---|---|
| Газы и пары | Зона 0 | Взрывоопасная атмосфера присутствует постоянно, длительное время или часто. |
| Газы и пары | Зона 1 | Взрывоопасная атмосфера может возникнуть при нормальной работе оборудования. |
| Газы и пары | Зона 2 | Взрывоопасная атмосфера маловероятна и, если возникает, то на короткое время. |
| Пыль | Зона 20 | Облако горючей пыли в воздухе присутствует постоянно или часто. |
| Пыль | Зона 21 | Облако горючей пыли может возникнуть при нормальной работе. |
| Пыль | Зона 22 | Облако горючей пыли маловероятно и существует кратковременно. |
Отдельно выделяется Категория I (рудничное оборудование) — двигатели для шахт и подземных выработок, где присутствуют метан и угольная пыль. Для нефтегазовой отрасли, как правило, применяется оборудование Категории II (промышленное), которое делится на подгруппы по типу газа: IIA (пропан, бензин), IIB (этилен) и IIC (водород, ацетилен). Чем выше подгруппа, тем жестче требования к искробезопасности и зазорам.
Важно: Оборудование Категории I (для шахт) не может быть использовано в промышленных зонах без дополнительной оценки соответствия, и наоборот. Маркировка для рудничного оборудования начинается с префикса «М» (например, Ex d I Mb).
Структура маркировки Ex и расшифровка
Маркировка взрывозащищенного электродвигателя по ГОСТ Р МЭК 60079 содержит исчерпывающую информацию о его возможностях. Пример полной маркировки: Ex d IIB T4 Gb.
Уровень взрывозащиты
Обозначается цифрой 1 или 2 (для Категории II).
1 — для Зоны 1 (газ) / 21 (пыль).
2 — для Зоны 2 (газ) / 22 (пыль).
Без цифры — для Зоны 0 / 20.
Вид защиты
Буквенное обозначение метода защиты от воспламенения (Ex d, Ex e, Ex m и др.).
Группа/Подгруппа
IIA, IIB, IIC — для газовых сред.
IIIA, IIIB, IIIC — для пылевых сред.
Температурный класс
Т1–Т6 — максимальная температура поверхности двигателя. Двигатель не должен нагреваться выше температуры воспламенения конкретной среды.
Дополнительно может указываться категория оборудования (Gb, Gc для газа; Db, Dc для пыли), определяющая уровень риска возникновения взрыва. Gb означает высокий уровень защиты (для Зоны 1), Gc — средний уровень (для Зоны 2). Для критически важных объектов нефтегазовой отрасли (например, зоны вокруг скважин) требуется категория Gb или выше.
Виды взрывозащиты электродвигателей
Выбор вида взрывозащиты зависит от мощности двигателя, условий эксплуатации и экономической целесообразности. Ниже приведены основные виды, применяемые в промышленности.
| Вид защиты | Принцип действия | Область применения и ограничения |
|---|---|---|
| Ex d (Взрывонепроницаемая оболочка) | Вся токоведущая часть заключена в прочную оболочку, способную выдержать внутреннее давление взрыва. Искра внутри не выходит наружу через стыковые поверхности. | Самый распространенный тип для двигателей средней и высокой мощности. Требует высокой точности обработки стыков. Не подходит для Зоны 0 (требуется категория 1G). |
| Ex e (Повышенная надежность) | Используется для клеммных коробок и пусковых устройств. Предусматривает дополнительные меры против искрения, перегрева и механических повреждений. | Применяется для вспомогательного оборудования, вентиляторов, насосов. Часто комбинируется с Ex d (обмотки в Ex d, клеммы в Ex e). |
| Ex m (Заливка компаундом) | Токоведущие части и соединения герметично залиты в компаунд, исключающий контакт с внешней средой и искрообразование. | Идеально для компактных двигателей малой и средней мощности. Обеспечивает высокую защиту от влаги и пыли. |
| Ex p (Под избыточным давлением) | Оболочка заполняется защитным газом (азот, воздух) под давлением, превышающим атмосферное, с непрерывной продувкой для вытеснения взрывоопасной среды. | Применяется для крупногабаритных двигателей и сложных пуско-регулирующих устройств (ПРУ), где Ex d слишком громоздок. |
| Ex n (Неискрящее оборудование) | Конструкция исключает появление искр и опасных температур при нормальной работе. Не требует взрывонепроницаемой оболочки. | Для Зоны 2 (газ) и Зоны 22 (пыль). Менее затратное решение для зон с низким риском. |
Краткий итог по выбору вида защиты: Для основных технологических насосов и компрессоров в Зоне 1 чаще всего применяется Ex d. Для вспомогательных систем в Зоне 2 допустимо использование Ex n или Ex e. Для компактных приводов в агрессивных средах оптимально Ex m.
Требования к конструкции и климатическому исполнению
Нефтегазовая отрасль часто подразумевает эксплуатацию оборудования на открытых площадках, в арктических условиях или на морских платформах. Это накладывает дополнительные требования к конструкции двигателя.
Степень защиты (IP)
Степень защиты по ГОСТ 14254 определяет уровень защиты от пыли и влаги. В нефтегазовой отрасли минимальным требованием для большинства узлов является IP55 или IP56. Для морских платформ и зон с высоким риском воздействия солевого тумана и проливных дождей требуется исполнение IP66 или IP67.
Ограничение: Двигатели с оболочкой Ex d имеют специальные выводы кабелей (сальники), которые должны сохранять герметичность оболочки. Использование стандартных сальников недопустимо — требуются сертифицированные взрывозащищенные вводные устройства.
Климатическое исполнение
В зависимости от региона эксплуатации, двигатели изготавливаются в различных климатических исполнениях по ГОСТ 15150:
- УХЛ (Умеренный холод) — для большинства регионов России. Диапазон температур от -40°C до +40°C.
- ОМ (Морское) — для эксплуатации в тропическом климате на морских платформах. Требует усиленной защиты от коррозии (материалы корпуса, лакокрасочные покрытия, уплотнения).
- Т (Тропическое) — для жарких регионов с высокой влажностью.
Для арктического исполнения (УХЛ1) требуется подогрев обмоток (греющий кабель) для предотвращения конденсации влаги при остановках двигателя в условиях отрицательных температур. Для морского климата (исполнение M по ГОСТ 15150) предъявляются повышенные требования к антикоррозийному покрытию (классы C4/C5 по ISO 12944).
Типы двигателей и энергоэффективность
В нефтегазовой промышленности применяются различные типы электрических машин. Выбор между ними обусловлен требованиями к регулированию скорости, пусковым моментам и энергоэффективности.
| Тип двигателя | КПД (номинальный) | Особенности применения |
|---|---|---|
| Асинхронные (короткозамкнутые) | 85–95% | Самые распространенные. Используются для насосов, вентиляторов, компрессоров. Просты в обслуживании. Часто работают через частотные преобразователи (ЧРП). |
| Синхронные | 95–98% | Применяются для мощных приводов (свыше 1 МВт), где требуется высокий КПД и возможность коррекции коэффициента мощности сети (cos φ). Требуют сложных пусковых устройств (ЧРП или автотрансформаторы), которые также должны быть взрывозащищенными. |
| Вентильные (BLDC/PM) | до 98% | Используются в компактных решениях, погружных насосах (ESP), где важна высокая плотность мощности и точное регулирование. |
Классы энергоэффективности (IE)
Выбор класса энергоэффективности является техническим параметром, влияющим на тепловыделение и массогабаритные характеристики. Согласно международному стандарту IEC 60034-30:
- IE1 (Standard) — устаревший класс, не рекомендуется для новых проектов.
- IE2 (High) — базовый уровень для современных двигателей.
- IE3 (Premium) — обязательный минимум для большинства новых установок в нефтегазовой отрасли.
- IE4 (Super Premium) — применяется в энергоемких установках, где критично снижение энергопотребления.
Повышение класса IE снижает потери в меди и стали, что уменьшает нагрев двигателя. Для взрывозащищенных двигателей это важно, так как позволяет снизить температурный класс (например, с T4 до T3) или увеличить ресурс изоляции.
Расчет мощности для насосного привода
При подборе двигателя для центробежного насоса необходимо учитывать гидравлическую мощность и КПД насоса. Формула расчета требуемой мощности двигателя:
Где:
Q — подача насоса (м³/ч);
H — напор (м);
ρ — плотность перекачиваемой жидкости (кг/м³);
g — ускорение свободного падения (9.81 м/с²);
ηн — КПД насоса;
Kз — коэффициент запаса (обычно 1.1–1.2). Для прямого привода КПД передачи (ηп) принимается равным 1.
Пример: Для перекачки нефти (ρ=850 кг/м³) с подачей 100 м³/ч и напором 50 м при КПД насоса 0.75, требуемая мощность составит около 15.5 кВт. С учетом запаса 20% выбирается двигатель стандартной мощностью 18.5 кВт или 22 кВт.
Нормативная база и сертификация
Проектирование и эксплуатация взрывозащищенных электродвигателей в РФ регулируется строгим набором стандартов. Основным регулятором является Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», который обязателен для сертификации.
| Стандарт | Область применения |
|---|---|
| ГОСТ Р МЭК 60079-0 | Взрывозащищенное электрооборудование. Общие требования. |
| ГОСТ Р МЭК 60079-1 | Взрывонепроницаемая оболочка «d». |
| ГОСТ Р МЭК 60079-7 | Повышенная надежность «e». |
| ГОСТ Р МЭК 60079-18 | Заливка компаундом «m». |
| ГОСТ Р МЭК 60079-31 | Искробезопасная электрическая цепь «i» (для датчиков и слаботочных цепей). |
| ГОСТ 30852.9 | Классификация взрывоопасных зон. |
| ГОСТ IEC 60034 | Вращающиеся электрические машины. Общие требования. |
Каждый взрывозащищенный электродвигатель должен иметь сертификат соответствия техническим регламентам Таможенного союза (ТР ТС 012/2011). Эксплуатация оборудования без действующего сертификата запрещена.
Рекомендация: При выборе двигателя всегда проверяйте актуальность сертификата и соответствие маркировки условиям конкретной зоны (например, наличие префикса уровня защиты «1» для Зоны 1). Устаревшие маркировки по ГОСТ 12.2.020-76 (например, «В1») не соответствуют современным требованиям МЭК и могут быть неприемлемы для новых проектов. Международные аналоги — стандарты ATEX (Европа) и IECEx (мировой).
Мониторинг состояния и надежность
Современный подход к эксплуатации взрывозащищенных двигателей включает внедрение систем предиктивной диагностики. Учитывая высокую стоимость простоев на нефтегазовых объектах, мониторинг состояния позволяет прогнозировать отказы до их возникновения.
Ключевые параметры для мониторинга:
- Вибродиагностика: Контроль состояния подшипников и балансировки ротора. Повышенная вибрация может указывать на износ подшипников или нарушение центровки.
- Термоконтроль: Встраивание термодатчиков (PT100, термисторов) в обмотки статора для контроля температуры. Превышение допустимой температуры может привести к деградации изоляции и нарушению взрывозащиты.
- Анализ токов: Контроль симметрии токов и наличия гармоник, что позволяет выявлять проблемы с питанием или состоянием магнитопровода.
Интеграция этих данных в системы АСУ ТП позволяет оптимизировать графики технического обслуживания и снизить риск аварийных ситуаций. Ремонт двигателей Ex требует специализированной мастерской и соблюдения технологий сборки (чистота стыков, момент затяжки болтов).
Температурные классы (T1-T6)
Температурный класс определяет максимальную температуру поверхности двигателя. Двигатель не должен нагреваться выше температуры воспламенения конкретной среды.
| Температурный класс | Макс. температура поверхности, °C | Примеры газов/паров |
|---|---|---|
| T1 | 450 | Ацетон, бензин, пропан |
| T2 | 300 | Бутан, сероуглерод |
| T3 | 200 | Этан, этилбензол |
| T4 | 135 | Этилен, метанол |
| T5 | 100 | Диэтиловый эфир, толуол |
| T6 | 85 | Дисульфид углерода, водород |
