Закалка зубьев реек должна одновременно обеспечивать три результата: требуемую твердость рабочей поверхности, достаточную вязкость сердцевины и геометрию в допуске после отпуска. По подходу процесс близок к закалке зубчатых колес, но для длинных реек риск продольного коробления обычно выше.
Коротко главное
- В большинстве серийных задач применяют индукционную закалку зубчатых реек со спрейерным охлаждением.
- Режимы ТВЧ подбирают по целевой эффективной глубине слоя, модулю и допустимому короблению, а не по одному универсальному диапазону.
- Критерии приемки задают количественно: min/max, разброс по длине, число сечений и точки на профиле зуба.
- Деформации при закалке реек снижают по этапам: до нагрева, во время нагрева, при охлаждении и после отпуска.
- Ошибки спрейерного охлаждения выявляют по карте твердости и характеру локальных провалов слоя.
Назначение и измеримые критерии
Сначала фиксируют критерии приемки, затем подбирают метод и режим. Для каждой партии критерии задают до запуска в серию.
| Показатель | Как задавать |
|---|---|
| Твердость поверхности | Одна шкала в документе (HRC или HV), границы min/max и допустимый разброс по длине |
| Эффективная глубина закаленного слоя | Минимум в мм, порог твердости для оценки, число контрольных шлифов |
| Структура | Допустимая структура, запрет на трещины, грубый перегрев и обезуглероживание |
| Геометрия | Прямолинейность, шаг и профиль зуба после отпуска/правки |
Как выбрать метод: пошаговый decision-flow
- Вход 1: целевая эффективная глубина слоя heff. До 0,8 мм обычно выбирают высокочастотную ТВЧ или лазер; 0,8–1,8 мм, среднечастотную ТВЧ; 1,8–3,5 мм, низко- или среднечастотную ТВЧ.
- Вход 2: длина рейки и допуск на прямолинейность. Для длинномерных реек при жестком допуске приоритет у локального нагрева (ТВЧ/лазер) и симметричного охлаждения.
- Вход 3: модуль зуба. m<2, высокая частота; m=2–6, средняя; m>6, низкая частота и контроль тепловложения.
- Вход 4: серийность. Для крупных серий применяют автоматизированную ТВЧ-линию с мониторингом дрейфа параметров; для единичных и мелких партий допустима более гибкая переналадка.
- Вход 5: приоритет износостойкости слоя при допустимом длинном цикле. В этом случае рассматривают химико-термическую обработку.
| Выход decision-flow | Стартовое окно | Главный риск |
|---|---|---|
| Индукционная закалка (ТВЧ) | Частота и скорость по heff и модулю; задержка спрейера минимальная и стабильная | Пятнистая твердость при неравномерном охлаждении |
| Лазерная закалка | Локальный нагрев с контролем перекрытия проходов | Разброс глубины между дорожками |
| Объемная закалка | Полный нагрев с обязательным контролем коробления | Рост деформаций и риск трещин |
| Химико-термическая обработка | Цикл по группе стали и требуемой глубине слоя | Длительность цикла и чувствительность к атмосфере |

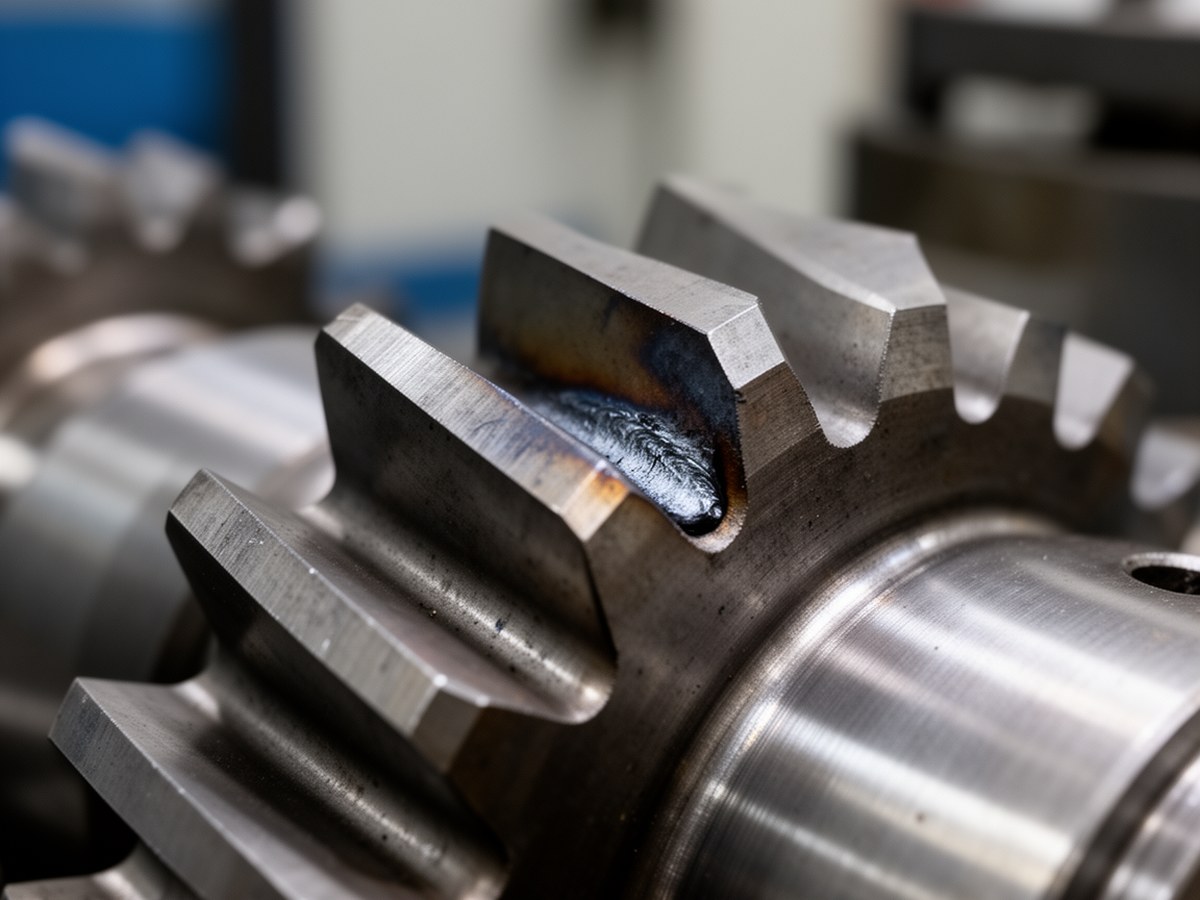

Схема выбора технологии
Иллюстрация используется как навигация от входных требований к методу и рискам.
Сравнение методов
| Метод | Твердость поверхности, типично | Эффективная глубина | Деформации | Производительность | Типичный риск брака |
|---|---|---|---|---|---|
| Объемная | 45–58 HRC | По сечению | Высокие | Высокая | Коробление, закалочные трещины |
| Индукционная (ТВЧ) | 50–60 HRC | 0,5–3,5 мм | Низкие–средние | Высокая | Локальные провалы слоя |
| Лазерная | 54–62 HRC | 0,3–2,0 мм | Минимальные | Средняя | Нерегулярная глубина по проходам |
| Химико-термическая | 58–65 HRC (слой) | 0,2–2,5 мм | Низкие–средние | Низкая–средняя | Нестабильность слоя при нарушении цикла |
Режимы ТВЧ для зубчатых реек: стартовые окна по глубине слоя
Ниже приведены окна первичной наладки. Конкретные уставки подтверждают пробной партией, металлографией и замером геометрии. Значения зависят от марки стали, прокаливаемости, профиля зуба и индуктора.
| Целевая heff | Типичный модуль | Частота ТВЧ | Скорость перемещения | Плотность мощности (ориентир) | Критичный контроль |
|---|---|---|---|---|---|
| 0,3–0,8 мм | m<2 | 140–280 кГц | 0,8–2,0 м/мин | 0,6–1,2 кВт/см² | Перегрев вершины, недогрев корня |
| 0,8–1,8 мм | m=2–6 | 45–110 кГц | 0,5–1,5 м/мин | 0,8–1,6 кВт/см² | Стабильность зазора индуктор–зуб |
| 1,8–3,5 мм | m>6 | 10–35 кГц | 0,2–0,9 м/мин | 1,0–2,0 кВт/см² | Рост коробления и остаточных напряжений |
Оценка глубины индукционного прогрева (skin-depth):
δ ≈ 5030 · √(ρ / (μr·f)), где δ, мм; ρ, Ом·м; μr, относительная магнитная проницаемость; f, Гц. Формула подходит для инженерной оценки и не заменяет валидацию шлифами.
Удельная энерговложенность: e ≈ P / (v·b), где e, Дж/см²; P, Вт; v, см/с; b, эффективная ширина нагрева, см.

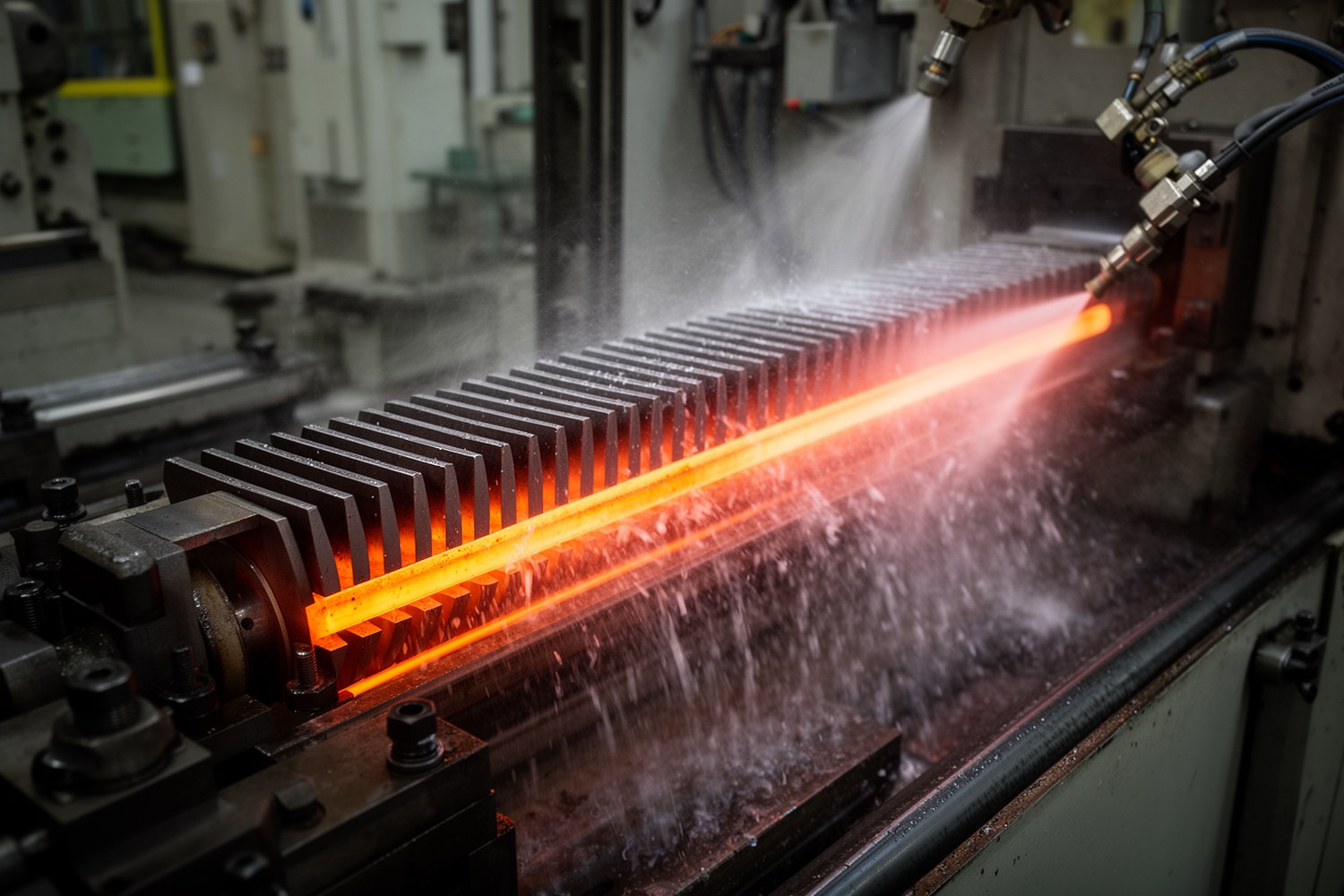

Индукционная закалка зубчатых реек: ошибки спрейерного охлаждения
| Параметр спрейера | Типовая ошибка | Диагностический признак | Что корректировать первым |
|---|---|---|---|
| Давление/расход | Понижены или нестабильны | Мягкие пятна, разная твердость по длине | Проверить насос и расходомер, стабилизировать давление в рабочем окне процесса |
| Угол факела | Смещение относительно зоны нагрева | Различие твердости на левой/правой стороне зуба | Выставить угол и дистанцию форсунок по шаблону |
| Перекрытие струй | Недостаточное перекрытие | Продольные полосы недозакалки | Увеличить перекрытие, выровнять факел по всей ширине |
| Задержка включения | Избыточная задержка охлаждения | Перегрев, чрезмерная глубина, рост деформации | Сократить задержку, синхронизировать с положением индуктора |
| Фильтрация | Засорение форсунок | Повторяющиеся локальные провалы слоя в одних и тех же местах | Промывка, замена форсунок, контроль класса фильтрации |
Деформации при закалке реек: профилактика и правка длинномерных деталей
Коробление накапливается по ходу процесса, поэтому меры распределяют по этапам.
| Этап | Что делать | Критерий перехода |
|---|---|---|
| До закалки | Снятие остаточных напряжений, входной контроль прямолинейности, единая схема базирования | Рейка в исходном допуске и без локальных изгибов |
| Нагрев | Стабильный зазор индуктор–профиль, постоянная скорость прохода, симметрия теплового поля | Карта температур без перекосов по сторонам зуба |
| Охлаждение | Проверка факела, перекрытия струй, давления и температуры жидкости | Нет «сухих зон», разброс твердости в допуске |
| После закалки | Отпуск без технологической задержки, затем контроль геометрии | Отклонения не растут после отпуска |
| Правка | Правка малыми шагами по карте отклонений, повторный контроль геометрии и выборочный контроль слоя | Достижение допуска без повреждения упрочненного слоя |
Оценка склонности к короблению: w ~ k·ΔT·L²/t. Здесь w, прогиб; L, длина рейки; t, характерная толщина; ΔT, температурная неравномерность; k, эмпирический коэффициент. Зависимость используют для сравнения вариантов процесса, а не для расчета допуска.
Контроль глубины закаленного слоя и приемка партии
Шаблон ниже задает минимальный количественный уровень контроля для производственной карты ОТК.
| Параметр | Схема измерений | Тип допуска | Критерий годности |
|---|---|---|---|
| Твердость поверхности | Минимум 3 сечения по длине (начало, середина, конец); в каждом сечении минимум 3 точки (вершина и обе боковые поверхности зуба) | min/max + разброс | HRCmin ≤ HRCi ≤ HRCmax; ΔHRC по длине ≤ ΔHRCдоп |
| Эффективная глубина слоя | В запуске: не менее 2 микрошлифов на деталь; в серии: по плану выборки партии | минимум | heff,i ≥ heff,min; локальные провалы не допускаются |
| Структура | Контроль в вершине и корне зуба на контрольных сечениях | качественный | Нет трещин, перегрева, обезуглероживания |
| Геометрия | Прямолинейность, шаг, профиль зуба после отпуска и, при необходимости, правки | верхний предел отклонения | |отклi| ≤ допуск чертежа |
Короткий глоссарий
- Эффективная глубина закаленного слоя, глубина до заданного порога твердости.
- Упрочненный слой, вся зона измененных свойств; обычно шире эффективной глубины.
- Перекал, локальный перегрев с ростом риска хрупкости и трещинообразования.
- Зона термовлияния, участок со структурными изменениями без полного закалочного эффекта.
