Цель процесса: получить требуемую твердость и глубину закаленного слоя зуба рейки, сохранив геометрию в допусках. Полностью исключить деформации нельзя, но их можно удерживать в пределах класса точности.
Коротко главное
- Маркировка в статье: [П] подтвержденная практика, [Д] типовые диапазоны, [О] оценочные зависимости.
- ТВЧ-закалка зубчатых реек и лазерный нагрев обычно дают меньшие поводки и коробление по сравнению с объемной закалкой.
- Воспроизводимость обеспечивает единая измерительная база, контроль шага и профиля после термообработки, а также регламент правки.
Уровни достоверности в этой статье
- [П] Подтвержденные производственные подходы и обязательные этапы контроля.
- [Д] Типовые диапазоны режимов, которые обязательно верифицируют под сталь, модуль, сечение и оборудование.
- [О] Оценочные зависимости для предварительной прикидки, не для прямого назначения режима.
Исходные данные для выбора процесса
- марка стали и фактический состав партии;
- модуль, длина, сечение, жесткость детали;
- класс точности, ресурс и нагрузка;
- состояние после мехобработки (остаточные напряжения);
- доступные источники нагрева, охлаждение, оснастка.
После фиксации входных данных выбирают материал и проверяют прокаливаемость, поскольку именно она задает рабочее окно по глубине слоя и риску деформаций.
Компрессорное масло Atlas Copco Paroil S ISO VG: 46, 20 л, синтетика109 200 ₽ Без НДС
Материал и прокаливаемость
| Группа сталей | Прокаливаемость | Риск деформаций | Практический комментарий |
|---|---|---|---|
| 45 и аналоги | [П] Умеренная | [П] Средний | [П] Требует стабильного охлаждения и аккуратного отпуска |
| 40Х и аналоги | [П] Выше средней | [П] Средний/повышенный | [П] Частый выбор под ТВЧ |
| 40ХН, 34ХН3МА | [П] Высокая | [П] Повышенный на длинных деталях | [П] Для высоких нагрузок и крупных модулей |
| 18ХГТ, 20Х2Н4А | [П] Зависит от маршрута ХТО | [П] Зависит от цикла | [П] Применимо в прецизионных задачах при жестком контроле цикла |
Почему появляются поводки и коробление
- [П] Неравномерный нагрев и охлаждение создают термические напряжения.
- [П] Фазовые превращения добавляют структурные напряжения.
- [П] Несимметрия сечения и зубчатого профиля усиливает изгиб и скручивание.
- [П] Наследованные напряжения после мехобработки повышают риск увода геометрии.
Из этих механизмов следует выбор способа нагрева: чем локальнее и управляемее тепловложение, тем проще удержать форму.
Выбор метода закалки
| Метод | Деформации | Глубина слоя | Когда применяют |
|---|---|---|---|
| Объемная закалка | [П] Наибольшие | [П] Большая | [П] Невысокие требования к геометрии, готовность к правке |
| ТВЧ закалка зубчатых реек | [П] Низкие/средние | [Д] Обычно 1–4 мм | [П] Серийные и универсальные задачи |
| Лазерная закалка | [П] Минимальные | [Д] Обычно 0,4–1,8 мм | [П] Прецизионные детали и локальное упрочнение |
| Прессовая фиксация при закалке | [П] Снижает изгиб и скручивание | [П] Зависит от источника нагрева | [П] Схема удержания геометрии, а не отдельный метод нагрева |
Режимы и оснастка
| Параметр | Диапазон | Назначение |
|---|---|---|
| Частота | 8–12 кГц (крупный модуль), 20–60 кГц (малый) | Глубина и локальность нагрева |
| Удельная мощность | 1,5–3,0 кВт/см² | Скорость аустенитизации |
| Скорость перемещения | 2–12 мм/с | Равномерность слоя |
| Температура | 840–920 °C | Структура и твердость |
| Параметр | Диапазон | Назначение |
|---|---|---|
| Мощность | 1,0–4,0 кВт | Глубина и ширина дорожки |
| Пятно | 2–8 мм | Температурный градиент |
| Скорость сканирования | 8–40 мм/с | Тепловложение |
| Перекрытие проходов | 20–40% | Однородность в стыках |
[П] Для длинных деталей применяют секционную фиксацию, единое базирование и контролируемый теплоотвод.
Секционная фиксация при ТВЧ

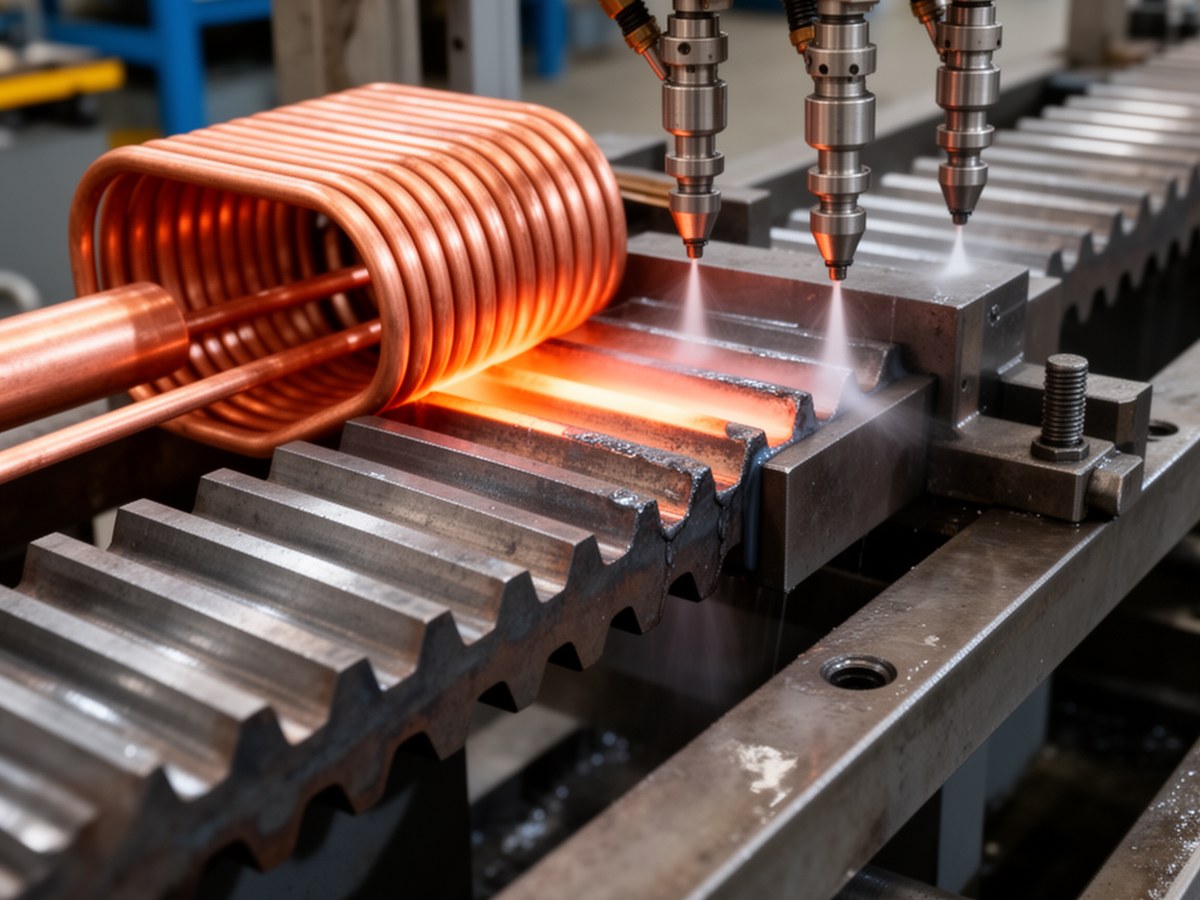

Иллюстрация к разделу о снижении поводок на длинных деталях.
Протокол контроля геометрии по этапам
[П] Контроль выполняют на одной и той же измерительной базе: до закалки, после закалки, после отпуска и после правки зубчатых реек после закалки.
| Этап | Что контролировать | Точки по длине | Минимальный объем |
|---|---|---|---|
| До закалки | прямолинейность, скручивание, шаг, профиль | 0,1L; 0,5L; 0,9L | 3 сечения (до 1 м), 5 (1–3 м), далее шаг 0,5 м |
| После закалки | то же + твердость поверхности | те же точки | тот же объем |
| После отпуска | геометрия + выборочно глубина слоя | те же точки + стыки проходов | базовый объем + минимум 2 стыка |
| После правки | полный повтор геометрии и приемка | те же точки | тот же объем |
[П] Чтобы отделить реальную деформацию от шума измерений, выполняют MSA: проверяют повторяемость на эталонной детали и воспроизводимость между операторами и сменами.
Постобработка и KPI повторяемости
[П] Базовый маршрут: закалка, отпуск, контроль, правка, стабилизация, финальный контроль.
[Д] KPI по партии: доля правки, разброс твердости, разброс прямолинейности и скручивания, доля выхода за допуск по шагу и профилю.
Справочные расчетные оценки (только предварительная оценка)
| Зависимость | Когда применима | Что не учитывает |
|---|---|---|
| [О] σтерм ≈ E·α·ΔT/(1-ν) | Быстрая оценка роста термонапряжений при известном перепаде температур | Фазовые превращения, пластичность, релаксацию |
| [О] δ ≈ k·√(ρ/(μ·f)) | Предварительная оценка глубины индукционного прогрева | Изменение ρ и μ с температурой, геометрию индуктора, динамику охлаждения |
[П] Эти формулы не используют как самостоятельное основание для назначения режима. Режим подтверждают на пилотной партии: металлография, твердость, контроль геометрии.
SOP-сценарии (if/then)
Прецизионная рейка: если критичны шаг и профиль, выбирают лазер или ТВЧ с узким окном параметров, секционной фиксацией и расширенным межоперационным контролем.
Универсальная рейка: если важен баланс себестоимости и ресурса, обычно применяют ТВЧ с серийной оснасткой и стандартным циклом отпуска.
Крупногабаритная рейка: если длина и тонкое сечение повышают риск коробления, применяют секционную обработку, фиксацию в оснастке и межоперационную правку.
Что фиксировать в карте процесса
- плавка/партия стали, исходная твердость;
- фактические режимы нагрева и охлаждения;
- схема базирования и фиксации;
- результаты контроля по этапам и объем правки.
