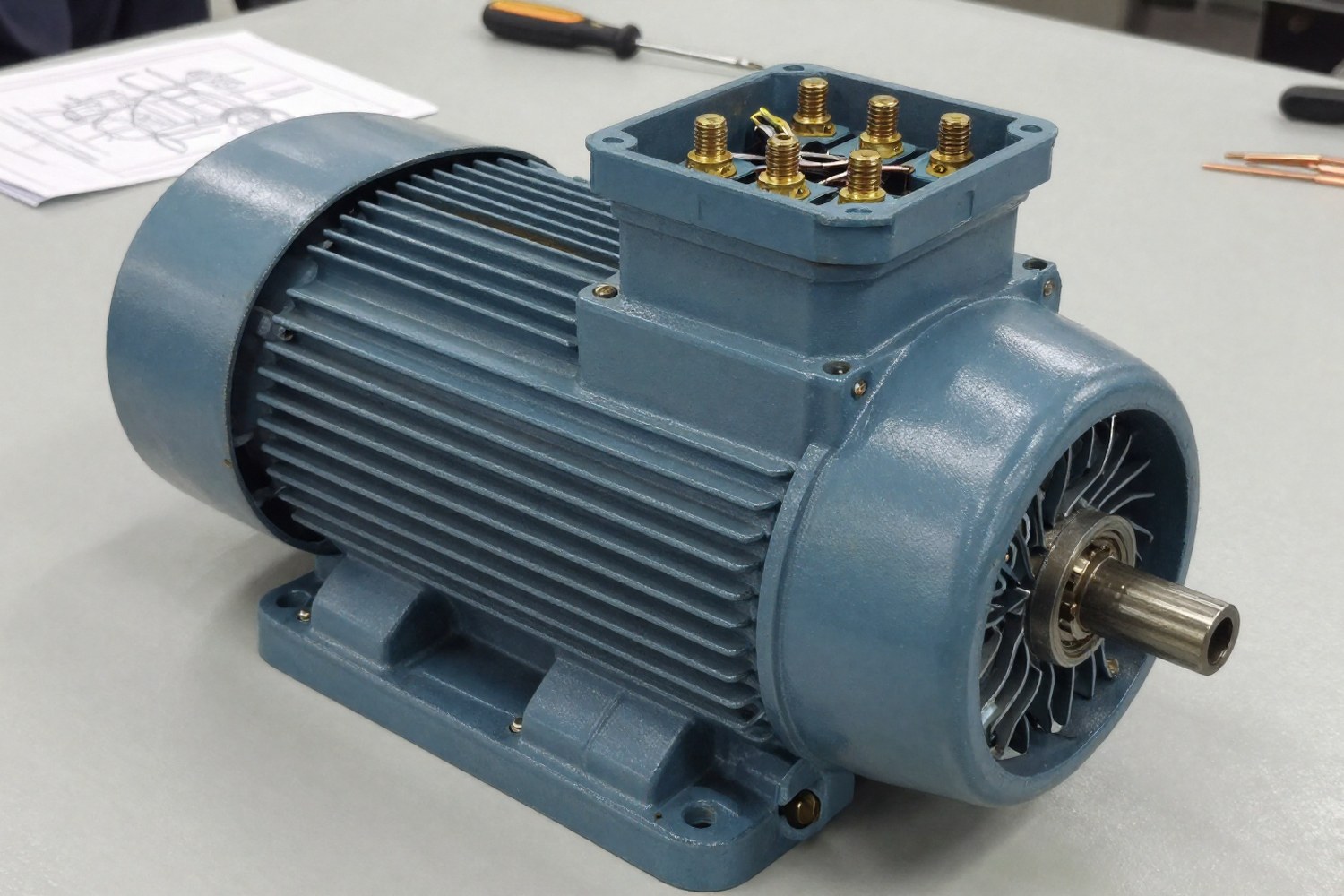

Электродвигатель работает в режиме непрерывного теплового баланса. Отклонение тока от номинального значения приводит к перегреву изоляции. Аварийные режимы делятся на две группы: медленные (перегрузка, асимметрия фаз) и мгновенные (короткое замыкание, заклинивание ротора). Для каждой группы применяются разные аппараты защиты с отличающимися время-токовыми характеристиками.
Классификация аварийных режимов и требования к защите
Задача системы защиты, отключить питание до того, как температура обмотки превысит допустимый класс изоляции (A, E, B, F, H). Согласно ГОСТ Р 50030.2-2011 (Автоматические выключатели) и ПУЭ гл. 2.3 (Электроустановки до 1 кВ), защита обеспечивает непрерывный контроль тока и температуры.
Перегрузка (Thermal Overload)
Ток превышает номинальный в 1.05–1.2 раза. Нагрев происходит постепенно. Изоляция стареет по правилу «10 градусов»: повышение температуры на 10 °C сокращает срок службы изоляции вдвое.
Требование: обратнозависимая выдержка времени, чем больше ток, тем быстрее срабатывание.
Короткое замыкание (Short Circuit)
Ток возрастает в десятки раз (5–15×Iном). Возникает электрическая дуга и механическое разрушение обмоток. Процесс занимает миллисекунды.
Температура: мгновенное срабатывание (электромагнитный расцепитель или плавкий элемент).
Инженерный вывод: Один тип защиты не подходит. Тепловое реле не спасёт от КЗ, оно срабатывает слишком медленно. Предохранитель не защитит от длительной перегрузки, он либо инерционен, либо требует занижения номинала, что вызывает ложные срабатывания.
Защита от перегрузки: тепловые и электронные реле
Защита от перегрузки имитирует тепловой процесс самого двигателя. Два основных подхода: биметаллический (механический) и электронный (полупроводниковый).
Биметаллические тепловые реле
Принцип действия основан на разности коэффициентов теплового расширения двух спрессованных металлов. Ток нагревает пластину, она изгибается и через механизм свободного расцепления размыкает цепь управления контактором.
Особенности:
- Зависимость от температуры окружающей среды, требуется компенсация или установка вне шкафа.
- Инерционность: реле не может мгновенно отключить двигатель при резком скачке тока, иначе это нарушит нормальный пусковой процесс.
- Невозможность защиты от однофазного режима (обрыва фазы) без дополнительных токовых реле.
Электронные реле защиты (MSPU)
Используют трансформаторы тока (ТТ) для измерения фазных токов. Микропроцессор анализирует профиль нагрузки, симметрию фаз и наличие обрыва. Электронная защита лишена механической инерции и позволяет точно настраивать время срабатывания.
Классы расцепления тепловых реле: физика и применение
Класс расцепления определяет время срабатывания реле при токе 7.2×Iуст (для реле типа T/R). Этот параметр критичен для двигателей с тяжёлыми условиями пуска, длительным разгоном и высокой моментной инерцией.
| Класс расцепления | Время срабатывания (при 7.2×Iуст) | Назначение |
|---|---|---|
| 10A | 2–10 с | Двигатели с малой инерцией, частыми пусками и торможениями (краны, конвейеры). Быстро реагирует на перегрузку. |
| 10 | 4–10 с | Стандартные двигатели общего назначения (насосы, вентиляторы, компрессоры). |
| 20 | 6–20 с | Двигатели с тяжёлым пуском (дробилки, мешалки, центрифуги). Позволяет дольше разгонять вал. |
| 30 | 9–30 с | Двигатели с очень тяжёлым пуском или длительным временем разгона. |
Важно: При частых пусках (более 10–15 в час) тепловое реле не успевает остыть. В таких случаях снижают уставку теплового реле (коэффициент 0.8–0.9) либо используют встроенную температурную защиту.
Встроенная температурная защита: PTC, NTC, RTD
Для ответственных двигателей и двигателей с частыми пусками биметаллической защиты недостаточно. В обмотки статора встраиваются температурные датчики, подключённые к внешнему реле защиты.
PTC-термисторы (Positive Temperature Coefficient)
Принцип: Ниже пороговой температуры (обычно 120–150 °C) сопротивление мало, единицы кОм. При превышении порога оно резко возрастает до сотен МОм.
Схема: Датчики соединяются последовательно. Реле подаёт напряжение. Если цепь разомкнута (сопротивление выросло), срабатывает защита.
Плюсы: Простота, надёжность, не требует прецизионного измерения сопротивления.
NTC-термисторы (Negative Temperature Coefficient)
Принцип: Сопротивление падает при нагреве.
Схема: Требует сложной измерительной схемы для фиксации падения сопротивления.
Минусы: Менее распространены в промышленной защите двигателей из-за риска ложных срабатываний при обрыве цепи. Внимание: Обрыв провода при NTC интерпретируется как нормальная температура, двигатель может перегреться без отключения.
Применяются также RTD (термометры сопротивления, Pt100) и термопары. Они выдают линейный сигнал, пропорциональный температуре, это позволяет не просто отключать двигатель, а мониторить его тепловое состояние в реальном времени (предиктивная диагностика).
Защита от короткого замыкания: предохранители и автоматы
Задача этого контура, разорвать цепь за миллисекунды. Используются плавкие предохранители или автоматические выключатели (АВ).
Предохранители: gG и aM
- gG (универсальные): защищают кабели и оборудование. Имеют узкий диапазон плавких элементов. Для двигателей не рекомендуются, высок риск сгорания при пуске.
- aM (для защиты двигателей): выдерживают кратковременные пусковые токи (не срабатывают при токах до 5–10×Iном), но быстро реагируют на КЗ. Имеют узкую временную зону «не срабатывания».
Автоматические выключатели: общие vs моторные
Обычные бытовые или промышленные АВ (характеристики B, C, D) часто не подходят для прямого пуска мощных двигателей, электромагнитный расцепитель может сработать от пускового тока.
Специализированные автоматы защиты двигателей (Motor Protection Circuit Breakers) имеют характеристики k и m:
- Характеристика k: Электромагнитный расцепитель срабатывает при токах 8–14×Iном. Подходит для двигателей с умеренным пуском.
- Характеристика m: Расцепитель срабатывает при токах 11–17×Iном. Предназначен для двигателей с тяжёлыми условиями пуска.
- Характеристика D: Расцепитель срабатывает при токах 10–20×Iном. Используется для двигателей с экстремально тяжёлым пуском (высокая моментная инерция).
| Тип защиты | Принцип действия | Быстродействие | Защита от КЗ | Защита от перегрузки |
|---|---|---|---|---|
| Тепловое реле (биметалл) | Деформация пластины | Среднее (секунды–минуты) | Нет | Да |
| Электронное реле | Анализ сигнала ТТ | Настраиваемое | Опционально | Да (высокая точность) |
| Предохранитель aM | Плавление проводника | Высокое (миллисекунды) | Да | Нет (требует теплового реле) |
| Моторный автомат (k/m/D) | Электромагнетик + биметалл | Комбинированное | Да | Да (тепловой расцепитель) |
Дополнительные виды защиты: асимметрия, обрыв фазы, перенапряжение
Для трёхфазных двигателей критичны несимметричные режимы. Несимметрия напряжений (даже 2–3 %) приводит к перетоку токов в обмотках, превышающему номинальный на 15–20 %.
Современные электронные реле защиты (MSPU) контролируют:
- Обрыв фазы: мгновенное отключение при исчезновении тока в одной из фаз.
- Асимметрия: отключение при разнице токов фаз более 10–15 %.
- Перенапряжение / пониженное напряжение: защита при отклонениях сети более ±10 % от номинала.
- Неправильное чередование фаз: предотвращение вращения двигателя в обратную сторону при подключении.
Расчёт параметров защитных устройств
Для корректного выбора аппаратов защиты выполняют расчёт номинального тока и уставок.
1. Расчёт номинального тока двигателя (Iном)
Если данные на шильдике отсутствуют, ток рассчитывают по мощности:
Где:
P, мощность двигателя (Вт),
U, линейное напряжение (В),
cosφ, коэффициент мощности,
η, КПД двигателя.
2. Выбор уставки теплового реле (Iуст)
Уставку устанавливают равной номинальному току или чуть выше:
Где Kн, коэффициент настройки (обычно 1.0–1.1). Для двигателей с тяжёлым пуском Kн может быть увеличен, однако это снижает степень защиты от перегрева.
3. Пример расчёта для двигателя 15 кВт
Дано: P = 15 кВт, U = 380 В, cosφ = 0.87, η = 0.89.
Шаг 1. Расчёт Iном:
Шаг 2. Выбор теплового реле: Уставка 29.1 А. Выбирают реле с диапазоном настройки, например, 25–35 А. Ручку устанавливают на 29 А.
Шаг 3. Выбор моторного автомата (защита от КЗ):
Пусковой ток Iпуск ≈ 7 × Iном = 203.7 А.
Выбирают автомат с характеристикой k или m и номиналом 32 А.
Проверка электромагнитного расцепителя (характеристика k, срабатывание 8–14×Iномавтомата):
Iпуск (203.7 А) меньше 256 А, поэтому автомат не сработает при пуске. При КЗ ток возрадёт многократно, и расцепитель сработает мгновенно.
Особенности защиты при питании от ЧП
При использовании частотных преобразователей (ЧП) стандартные тепловые реле часто ошибаются в измерении тока из-за высших гармоник напряжения. Это приводит к ложным срабатываниям или, наоборот, к перегреву двигателя.
Решения:
- Синус-фильтры на выходе ЧП для сглаживания кривой напряжения.
- Встроенная температурная защита (PTC/RTD), реагирующая на реальный нагрев обмотки, а не на ток.
- Электронные реле с функцией фильтрации высших гармоник.
Сводная таблица выбора типа защиты
| Параметр двигателя | Рекомендуемая схема защиты |
|---|---|
| Мощность до 5 кВт, лёгкий пуск | Автомат защиты двигателя (характеристика k) или комбинация: АВ (от КЗ) + тепловое реле (от перегрузки) |
| Мощность 5–50 кВт, стандартный пуск | Контактор + электронное реле защиты (MSPU) + предохранители aM или моторный автомат |
| Мощность > 50 кВт, ответственный привод | Микропроцессорная релейная защита (МРЗ) с контролем асимметрии, обрыва фаз и встроенных датчиков PTC/RTD |
| Частые пуски / тяжёлый пуск | Электронное реле (класс 10A или 10) либо встроенная защита PTC (игнорирует внешние токи) |
Нормативная база: При проектировании систем защиты руководствуются ГОСТ Р МЭК 60947-4-1 (Контакторы и пускатели), ГОСТ Р 50030.2-2011 (Автоматические выключатели), ПУЭ (гл. 2.3) и IEC 60204-1 (Безопасность машин. Электрооборудование машин).
