Защита прецизионного вала это сквозной процесс от финишной обработки до монтажа. На каждом этапе фиксируют условия среды, исполнителя и результат проверки, поэтому причины дефектов можно проследить, а не угадывать.
Коротко главное
- Числовые диапазоны в материале носят справочный характер, обязательные пределы берут из КД, ТУ и внутреннего стандарта.
- Тару и оснастку выбирают по расчету, иначе риск прогиба и контактных повреждений резко растет.
- Вскрытие после перевозки выполняют только после акклиматизации, чтобы исключить конденсацию.
- Допуск в монтаж подтверждают измерениями, осмотром и комплектом записей по трассируемости.
Область применения и ответственность
Граница процесса: от завершения мехобработки до передачи в монтаж. Участники: производство и ОТК, участок упаковки, склад, перевозчик, входной контроль площадки сборки.
Риски и механизмы повреждений
| Риск | Причина | Профилактика | Контроль |
|---|---|---|---|
| Механические дефекты | Удары, смещение, контакт с абразивом | Ложементы, фиксаторы, зоны запрета контакта | Визуальный контроль 100%, фотофиксация |

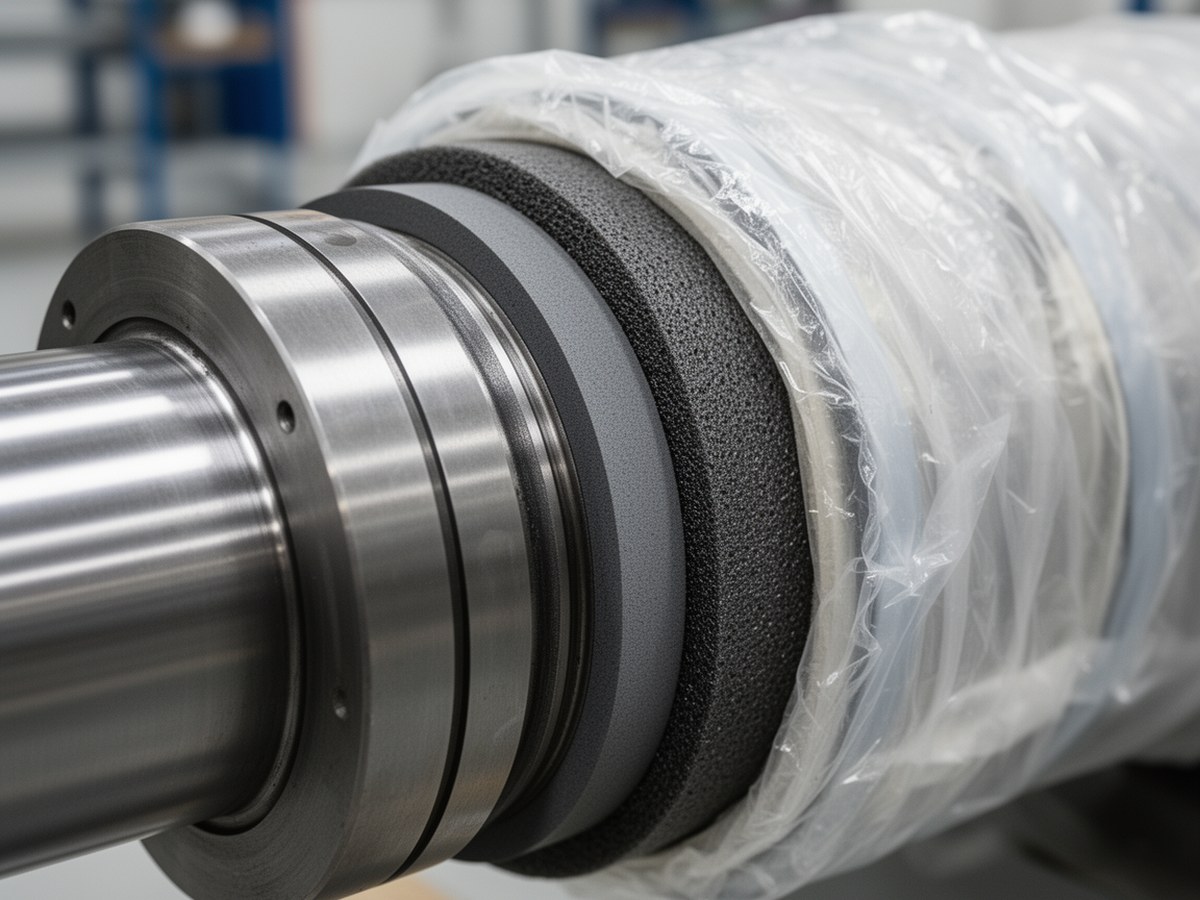

| Коррозия | Влага, конденсат, загрязнение поверхности | Консервационное покрытие прецизионного вала, барьерная упаковка, влагопоглотитель | Осмотр, индикатор влажности, журнал %RH |
| Потеря геометрии | Неверный шаг опор, консольное свисание | Схема опирания длинномерного вала при хранении с расчетом шага опор | Проверка биения и прямолинейности |
| Скрытая коррозия | Вскрытие холодной тары в теплом помещении | Акклиматизация перед распаковкой прецизионных валов | Контроль точки росы и времени выдержки |
Когда риски формализованы, проще выбрать консервацию и упаковку без избыточных мер и без опасных упрощений.
Требования к консервации поверхности
Поверхность очищают, сушат и обезжиривают. Работы выполняют в чистых перчатках, а интервал между подготовкой поверхности и упаковкой задают в технологическом регламенте. Если интервал превышен, подготовку повторяют, иначе возрастает вероятность подпленочной коррозии.
| Средство | Типовой срок защиты | Статус значения | Удаление |
|---|---|---|---|
| Консервационное масло | 6-12 мес | Ориентир, уточняется по паспорту материала и КД/ТУ | Растворитель или моющий состав по ТК |
| Восковой состав | 12-24 мес | Ориентир, зависит от толщины слоя и среды | Нагрев или спецочиститель |
| VCI-материалы | до 24-36 мес при герметичности | Ориентир, подтверждается испытанием упаковки | Обычно без смывки |
Алгоритм выбора упаковки и схемы опирания
- Соберите исходные данные: L (м), D (м), m (кг), материал, функциональные зоны и зоны запрета контакта.
- Опишите маршрут: вид транспорта, число перегрузок, длительность, климатические условия и хранение в пути.
- Назначьте ограничения: допустимый прогиб f_dop и допустимую перегрузку n_dop для конкретного изделия.
- Выберите класс тары по воздействию: низкое (склад/короткое авто), среднее (смешанная логистика), высокое (море/длительный маршрут).
- Назначьте оснастку: ложементы или призмы, фиксацию по 3 осям, ограничение микроперемещений.
- Проверьте расчетом шаг опор и прогиб. Если критерий не выполняется, увеличьте число опор или измените конструкцию ложемента.
- При высоком климатическом риске добавьте барьерный пакет, влагопоглотитель и индикаторы влажности/удара.
- Оформите спецификацию упаковки и карту сборки тары, затем выполните приемку упаковочного комплекта.
| Условие | Решение |
|---|---|
| L/D высокое или малая жесткость | Уменьшить шаг опор, добавить промежуточные опоры |
| m > 100 кг | Жесткая тара, усиленные ложементы, контроль точек подъема |
| Морской/длительный маршрут | Герметичный барьер, сорбент, индикатор влажности и удара |
| Короткий маршрут в стабильном климате | Базовая жесткая тара + расчетная фиксация + контроль герметичности |
Конструкция упаковки и климатическая защита

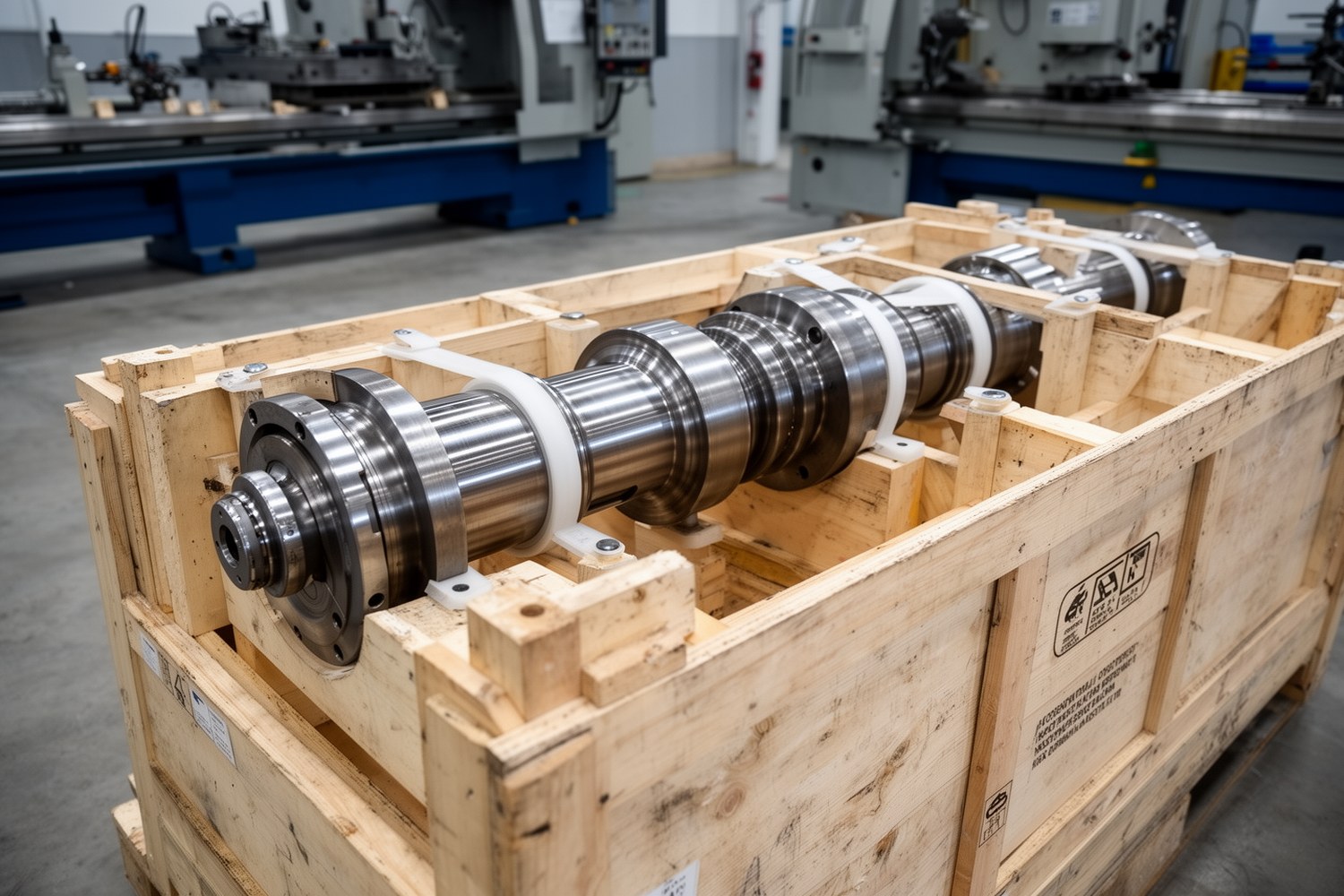

Покажите, как расчетная схема опирания сочетается с барьерной упаковкой и влагопоглотителем.
Расчетный минимум (предварительная инженерная оценка)
1) Прогиб на двух опорах при равномерной нагрузке:f = 5qL^4/(384EI)
Единицы: f (м), q (Н/м), L (м), E (Па), I (м⁴). Применимость: прямой однородный вал постоянного сечения, линейно-упругая работа, малые прогибы (ориентировочно f/L ≤ 1/200).
2) Максимальный шаг опор и число опор:l_max=(384EIf_dop/5q)^(1/4), N=ceil(L/l_max)+1
Единицы: l_max, L, f_dop (м), q (Н/м). Применимость: те же допущения, что в формуле 1; f_dop задают для конкретного изделия.
3) Первичная оценка ударной перегрузки:a≈v^2/(2s), n_g=a/g
Единицы: v (м/с), s (м), a (м/с²), n_g (g). Применимость: одномерный удар, без пластической деформации, только для предварительной оценки.
4) Оценка массы влагопоглотителя:m_d=k·V·(RH_0-RH_t)
Единицы: m_d (г), V (м³), RH в долях единицы, k в г/м³ на единицу относительной влажности. Применимость: герметичный объем, стационарное приближение; итог подтверждают по паспорту сорбента и испытанию упаковки.
Климатический режим хранения и акклиматизация
Примечание: значения ниже являются типовыми ориентирами. Для применения в производстве их сверяют с требованиями на конкретный вал.
| Параметр | Типовой ориентир | Допустимое отклонение | Действие при выходе |
|---|---|---|---|
| Температура хранения | 15-25 °C | По регламенту изделия | Не вскрывать, восстановить режим, зафиксировать инцидент |
| Относительная влажность | 40-60 %RH | По регламенту изделия | Осушение, проверка герметичности, внеплановый осмотр |
| Скорость изменения температуры | ≤5 °C/сут | По внутреннему стандарту | Увеличить выдержку перед вскрытием |
| Срок защитного действия | По паспорту средства | Без просрочки | Переконсервация и новая маркировка |
Порядок акклиматизации: переместить тару в зону монтажа → выдержать до выравнивания температур → проверить риск конденсации по точке росы и температуре поверхности → вскрыть барьерную упаковку → выполнить входной контроль.
Запрещено: вскрывать тару сразу после доставки, локально прогревать вал, извлекать влагопоглотитель до завершения выдержки.
Погрузка, разгрузка и перемещение (операционный чек-лист)
| Шаг | Что проверить | Что зафиксировать |
|---|---|---|
| 1. Оснастка | Исправность траверсы, строп, захватов, достаточная грузоподъемность | Отметка «оснастка проверена», ФИО, время |
| 2. Точки захвата | Захват только за расчетные зоны, без контакта с функциональными поверхностями | Фото до подъема |
| 3. Укладка в тару | Опоры и фиксаторы на местах, люфт в заданном диапазоне | Подпись ответственного |
| 4. Перемещение | Без рывков и ударов, перекатывание по полу исключено | Отметка о завершении операции |
Входной контроль и решение о допуске
Критерии приемки и браковки прецизионного вала после транспортировки задают в формате «по КД + внутренний лимит». Если внутренний лимит не утвержден, применяют только требования КД и ТУ.
| Проверка | Приемка | Браковка/карантин | Действие |
|---|---|---|---|
| Тара и пломбы | Целостность, нет следов вскрытия | Нарушение герметичности, сработка индикаторов | Изоляция, акт несоответствия |
| Поверхность | Дефекты в пределах установленных лимитов | Питтинг, задиры, царапины в функциональных зонах сверх лимита | Ремонт по ТП или браковка |
| Геометрия | Размеры, биение, прямолинейность в допусках | Любой выход за заданные допуски | Запрет монтажа, анализ причин |
| Чистота после расконсервации | Остатки состава в пределах технологических требований | Несовместимые остатки, вторичное загрязнение | Повторная очистка/переконсервация |
Документация и трассируемость
Трассируемость хранения и перевозки прецизионных валов должна позволять восстановить всю цепочку операций по изделию.
| Документ | Кто ведет | Когда заполняют | Срок хранения |
|---|---|---|---|
| Карта консервации | Производство/ОТК | После нанесения покрытия | По СМК предприятия |
| Спецификация упаковки и схема опирания | Упаковка/логистика | Перед отгрузкой | По СМК предприятия |
| Журнал климатических условий | Склад | По графику мониторинга | По СМК предприятия |
| Журнал вскрытий и переконсервации | Склад/монтаж | При каждом вскрытии | По СМК предприятия |
| Лист входного контроля | ОТК площадки монтажа | До допуска в монтаж | По СМК предприятия |
Типовые ошибки и последствия
- Вскрытие без акклиматизации вызывает конденсат и ускоряет локальную коррозию.
- Случайные точки опирания приводят к остаточному прогибу и росту биения.
- Неполные записи в журналах усложняют расследование несоответствий.
- Непроверенная совместимость состава с процессом очистки увеличивает риск срыва монтажа.
