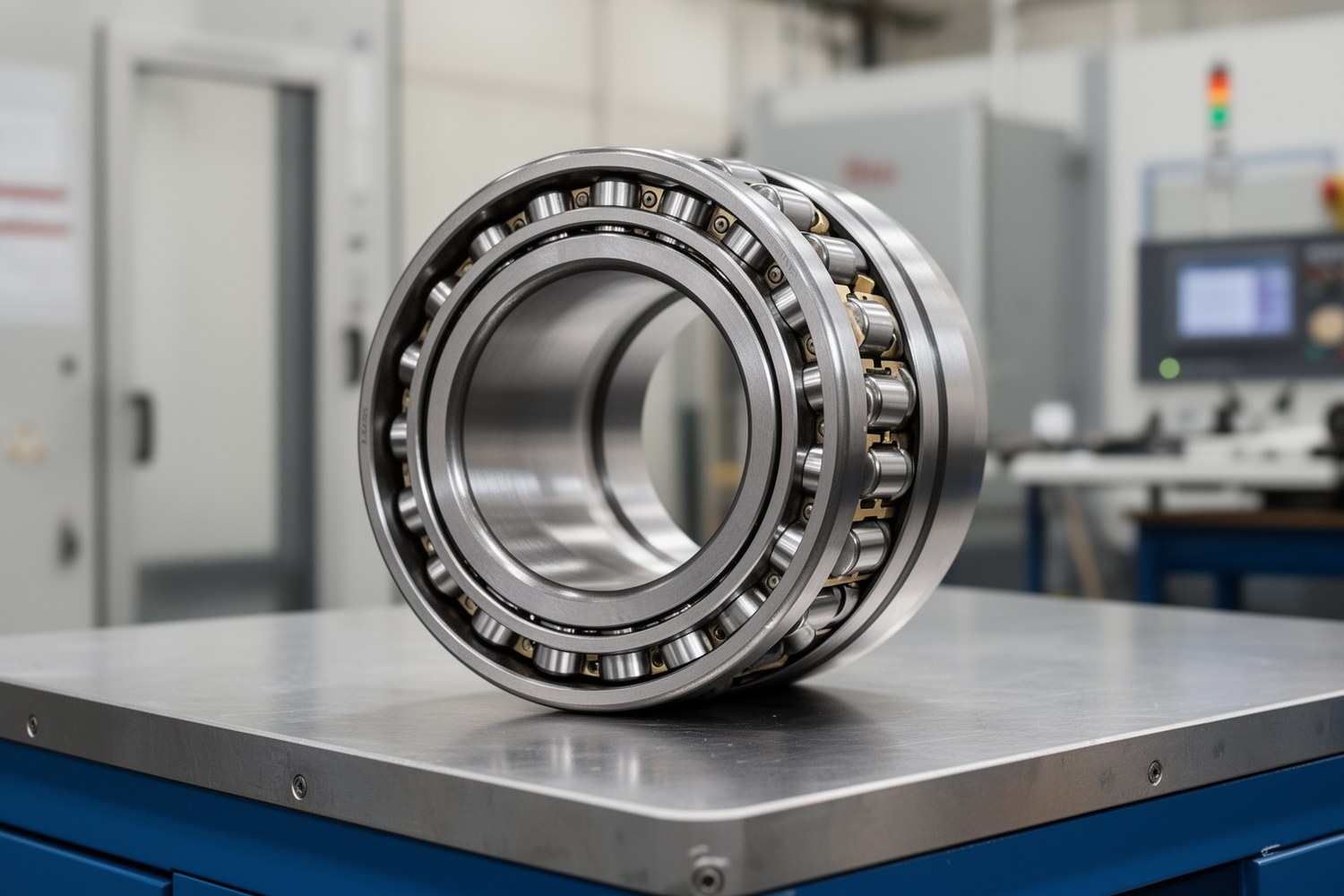

Перекрестное роликовое ОПУ, то есть опорно-поворотное устройство с перекрестным расположением роликов, применяют в узлах, где вращающаяся часть воспринимает комбинированные нагрузки и должна сохранять точность положения. Жесткость показывает, насколько мала упругая деформация под нагрузкой. Чем выше жесткость при корректном монтаже, тем меньше смещение, биение и угловое отклонение.
Оценивать нужно не только сам подшипник. В реальном механизме деформируются кольца, болтовое соединение, фланцы, корпус, основание и посадочные поверхности. Поэтому точность узла после сборки может отличаться от паспортной точности отдельного ОПУ.
- Жесткость связывает нагрузку и упругую деформацию: при той же силе более жесткий узел меньше смещается.
- Для перекрестных роликовых ОПУ отдельно оценивают осевую, радиальную и моментную жесткость.
- Биение после монтажа может увеличиться из-за перекоса колец, неплоскостности баз, загрязнения посадки и неравномерной затяжки.
- Расчетные формулы полезны для предварительной оценки, но окончательный выбор выполняют по каталогу производителя, испытаниям или расчетной модели узла.
Что называют жесткостью перекрестного роликового ОПУ
Под жесткостью ОПУ понимают сопротивление упругой деформации при приложении нагрузки. Для перекрестных роликовых подшипников этот параметр особенно важен: соседние ролики ориентированы под разными углами и воспринимают осевые, радиальные и опрокидывающие нагрузки в одном компактном узле.
В инженерной практике жесткость не сводят к одному числу. Поведение под вертикальной осевой силой, боковой радиальной силой и опрокидывающим моментом различается, поэтому в расчетах и проверках разделяют несколько видов жесткости.
Осевая жесткость
Характеризует смещение вдоль оси вращения. Критична для вертикальных поворотных столов, измерительных платформ и узлов, где рабочая сила направлена вдоль оси ОПУ.
Радиальная жесткость
Характеризует боковое смещение кольца относительно оси. Влияет на радиальное биение, устойчивость траектории и работу узлов с поперечными нагрузками.
Моментная жесткость
Показывает сопротивление угловому наклону при опрокидывающем моменте. Часто определяет точность поворотного стола, шарнира робота или узла с вынесенной массой.
Почему жесткость влияет на точность
Точность вращения, точность позиционирования и повторяемость позиционирования описывают разные свойства. Точность вращения связана с геометрией движения при непрерывном повороте: осевым и радиальным биением, плавностью хода, стабильностью траектории. Точность позиционирования показывает, насколько фактическое угловое или линейное положение совпадает с заданным. Повторяемость показывает, насколько стабильно узел возвращается в одну и ту же точку.
Недостаточная жесткость увеличивает деформационную составляющую погрешности. Если нагрузка меняется по направлению или величине, кольца ОПУ и опорная конструкция немного смещаются. На поворотном столе это проявляется как уход рабочей поверхности, на роботе - как ошибка положения инструмента, в измерительном узле - как нестабильность показаний.
| Параметр точности | Как проявляется | Типичные причины отклонений |
|---|---|---|
| Осевое биение | Рабочая поверхность уходит вверх-вниз при вращении | Неплоскостность баз, перекос колец, деформация фланца, загрязнение посадки |
| Радиальное биение | Ось вращения смещается в поперечном направлении | Нарушение соосности, слабая радиальная база, неравномерная затяжка крепежа |
| Угловая ошибка | Платформа или рычаг наклоняется под моментной нагрузкой | Недостаточная моментная жесткость ОПУ, тонкий фланец, большая выносная нагрузка |
| Повторяемость позиционирования | Узел не возвращается в одну и ту же точку | Зазор, нестабильный предварительный натяг, переменный момент трения, микроподвижки крепежа |
| Плавность вращения | Ощущаются рывки, пульсации момента или вибрации | Перетягивание, локальная деформация колец, загрязнение, неравномерная смазка |
Жесткость и класс точности: не одно и то же
Жесткость описывает упругое смещение под нагрузкой. Класс точности и геометрическая точность изготовления относятся к допускам дорожек, колец, посадочных поверхностей и параметров вращения. Жесткий подшипник может иметь неподходящий класс точности для прецизионного узла, а высокоточный подшипник может потерять рабочую точность при установке на слабую или неточную базу.
При выборе перекрестного роликового ОПУ нужно проверять оба блока требований: жесткость под рабочей нагрузкой и точность изготовления по каталогу. Для биения перекрестного роликового подшипника особенно важны геометрия колец, качество посадок и состояние узла после затяжки крепежа.
Жесткость ОПУ и жесткость узла: в чем разница
Паспортная жесткость ОПУ относится к самому подшипниковому изделию при условиях, заданных производителем. В собранной машине результат определяется всей силовой цепью. Если жесткий подшипник установлен на тонкий фланец, неплоскую плиту или слабое основание, итоговая податливость системы может оказаться выше ожидаемой.
Для конструктора важно разделять два уровня: жесткость самого перекрестного роликового ОПУ и жесткость узла в сборе. Первый уровень зависит от геометрии дорожек, роликов, колец, материала и предварительного натяга. Второй дополнительно включает крепеж, посадочные бурты, плоскостность, параллельность, толщину фланцев, жесткость корпуса и температурные деформации.
Важно: высокоточное ОПУ не исправляет ошибки монтажной базы. Если опорные поверхности имеют неплоскостность, перекос или загрязнение, кольца могут принудительно деформироваться при затяжке. В этом случае биение и момент трения после монтажа будут отличаться от паспортных значений.
Факторы, которые снижают жесткость
Снижение жесткости возникает не только из-за выбора слишком малого типоразмера. Иногда причина находится в конструкции вокруг ОПУ: недостаточная толщина опорной плиты, редкая схема болтов, слабый корпус, неправильная последовательность затяжки или температурный градиент между деталями.
| Фактор | Что происходит | Как влияет на точность |
|---|---|---|
| Геометрия дорожек и роликов | Меняется распределение контактной нагрузки | Растут локальные деформации, пульсации момента и биение |
| Недостаточный предварительный натяг | Сохраняется внутренний зазор или микроподвижка | Ухудшается повторяемость и стабильность положения под переменной нагрузкой |
| Чрезмерный предварительный натяг | Увеличивается контактное давление и момент трения | Возникают нагрев, ускоренный износ, неравномерный ход |
| Тонкие фланцы и слабый корпус | Опорные детали прогибаются вместе с ОПУ | Увеличивается угловая ошибка и деформация под нагрузкой |
| Неплоскостность монтажных поверхностей | Кольца принудительно изгибаются при затяжке | Повышаются осевое биение, момент трения и риск локального перегруза |
| Неравномерная затяжка крепежа | Прижим распределяется по окружности неравномерно | Появляются зоны переменной жесткости и нестабильное вращение |
| Смазка и загрязнение | Меняется трение в контактах и на уплотнениях | Ухудшается плавность хода, растет разброс момента вращения |
| Температурные деформации | Меняются размеры колец и сопряженных деталей | Изменяется предварительный натяг, биение и момент трения |
Предварительный натяг
Предварительный натяг используют для устранения внутреннего зазора и повышения контактной жесткости. Для прецизионных узлов это важный параметр: без него под переменной нагрузкой может возникать микросмещение, а точность позиционирования становится менее стабильной.
Однако предварительный натяг не следует рассматривать как способ бесконечно повышать жесткость. Слишком большой натяг увеличивает момент трения, чувствительность к монтажным ошибкам, нагрев и контактные напряжения. При плохой плоскостности баз даже умеренный натяг может перейти в локальное перетягивание после установки.
Недостаточный натяг
Возможны зазор, ударные микроперемещения, ухудшение повторяемости и рост погрешности при смене направления нагрузки.
Корректный натяг
Зазор устранен, жесткость повышена, момент трения остается в допустимых пределах для выбранного режима работы.
Избыточный натяг
Растут трение, нагрев, износ дорожек и роликов. Узел становится чувствительным к перекосу и загрязнению посадочных поверхностей.
Расчет жесткости ОПУ и деформаций
На предварительном этапе расчет жесткости ОПУ обычно сводят к проверке деформаций в критичных направлениях. Приведенные ниже зависимости помогают понять влияние жесткости на точность, но не заменяют каталог производителя, расчет контактной механики, испытания или МКЭ-модель узла в сборе.
где δ - упругое смещение, F - приложенная сила, K - жесткость в соответствующем направлении. Формула применима как линейная оценка на участке, где характеристика нагрузки и деформации близка к линейной.
где θ - угловое отклонение, M - опрокидывающий момент, Km - моментная жесткость. Для узлов с выносной нагрузкой эта оценка часто важнее простой осевой деформации.
где C - податливость элемента. Так как податливость обратна жесткости, слабое звено заметно снижает итоговую жесткость системы даже при жестком подшипнике.
Эта модель помогает оценить погрешность в выбранной контрольной точке и в выбранном направлении измерения. δ0 обозначает начальную погрешность без рабочей нагрузки, F / KΣ - линейное смещение в том же направлении, L · θ - вклад углового отклонения на плече L. Для окончательной оценки нужно привести все составляющие к одной точке контроля, учесть реальные нагрузки, геометрию, закрепление и температурные условия.
Монтаж перекрестного роликового ОПУ и типовые ошибки
Монтаж перекрестного роликового ОПУ должен сохранять геометрию колец. Если кольцо притянуто к волнистой поверхности, оно повторяет эту ошибку. Если болты затянуты неравномерно, по окружности появляются участки с разной жесткостью и разным моментом трения.
| Дефект монтажа | Механизм влияния | Что обычно наблюдают |
|---|---|---|
| Неплоскостность опорной поверхности | Кольцо изгибается при притяжке к базе | Осевое биение, локальное увеличение момента трения |
| Нарушение параллельности баз | Внутреннее и наружное кольца работают с перекосом | Неравномерный ход, нагрев, нестабильная повторяемость |
| Загрязнение или заусенцы на посадке | Появляется локальная высокая точка | Периодическое биение на одном угловом участке |
| Слабый или тонкий фланец | Фланец прогибается под рабочей нагрузкой | Угловая ошибка под моментом, уход рабочей плоскости |
| Неверная последовательность затяжки | Прижим распределяется неравномерно | Рост радиального и осевого биения после окончательной затяжки |
| Несоответствие момента затяжки | Крепеж не обеспечивает расчетный прижим или перегружает кольцо | Микроподвижки, просадка соединения, изменение момента вращения |
Крепеж и прижим колец
Болтовое соединение влияет не только на прочность, но и на точность вращения. Для прецизионного узла проверяют диаметр и количество болтов, класс прочности, схему расположения, момент затяжки, последовательность затяжки крест-накрест или по технологической карте, а также фиксацию от самоотвинчивания.
Неравномерный прижим может деформировать кольца и изменить предварительный натяг по окружности. После первичной затяжки полезно выполнить пробный проворот, повторный контроль момента затяжки и измерение биения. Если соединение просело, результаты первичного контроля могут оказаться нестабильными.
Ограничение: контроль только свободного вращения рукой не подтверждает точность узла. ОПУ может вращаться без заметного заедания, но иметь недопустимое биение или угловое смещение под рабочей нагрузкой.
Контроль после монтажа
Контроль точности выполняют после установки ОПУ на фактические монтажные базы, потому что именно сборка определяет рабочий результат. Параметры лучше фиксировать поэтапно: до затяжки, после предварительной затяжки, после окончательной затяжки и после контрольного нагружения.
Допустимые значения биения, момента трения, повторяемости и деформации берут из технического задания, каталога производителя или методики приемки конкретного узла. Универсальных допусков для всех типоразмеров и условий монтажа нет.
| Что измеряют | Инструмент | Когда проверять | Зачем это нужно |
|---|---|---|---|
| Осевое биение | Индикатор, стойка, поверочная база | После посадки и после окончательной затяжки | Проверить плоскостность вращения и влияние перекоса |
| Радиальное биение | Индикатор или бесконтактный датчик перемещения | После центрирования и фиксации | Оценить соосность и боковое смещение |
| Момент трения | Динамометрический ключ, моментомер | После затяжки и после пробного вращения | Выявить перетягивание, загрязнение или деформацию колец |
| Деформация под нагрузкой | Индикаторы, датчики перемещения, испытательная нагрузка | На этапе приемки узла | Проверить реальную жесткость системы, а не только паспортную жесткость ОПУ |
| Повторяемость позиционирования | Угловой датчик, энкодер, измерительная система станка | После сборки привода и настройки управления | Оценить стабильность возврата в заданное положение |

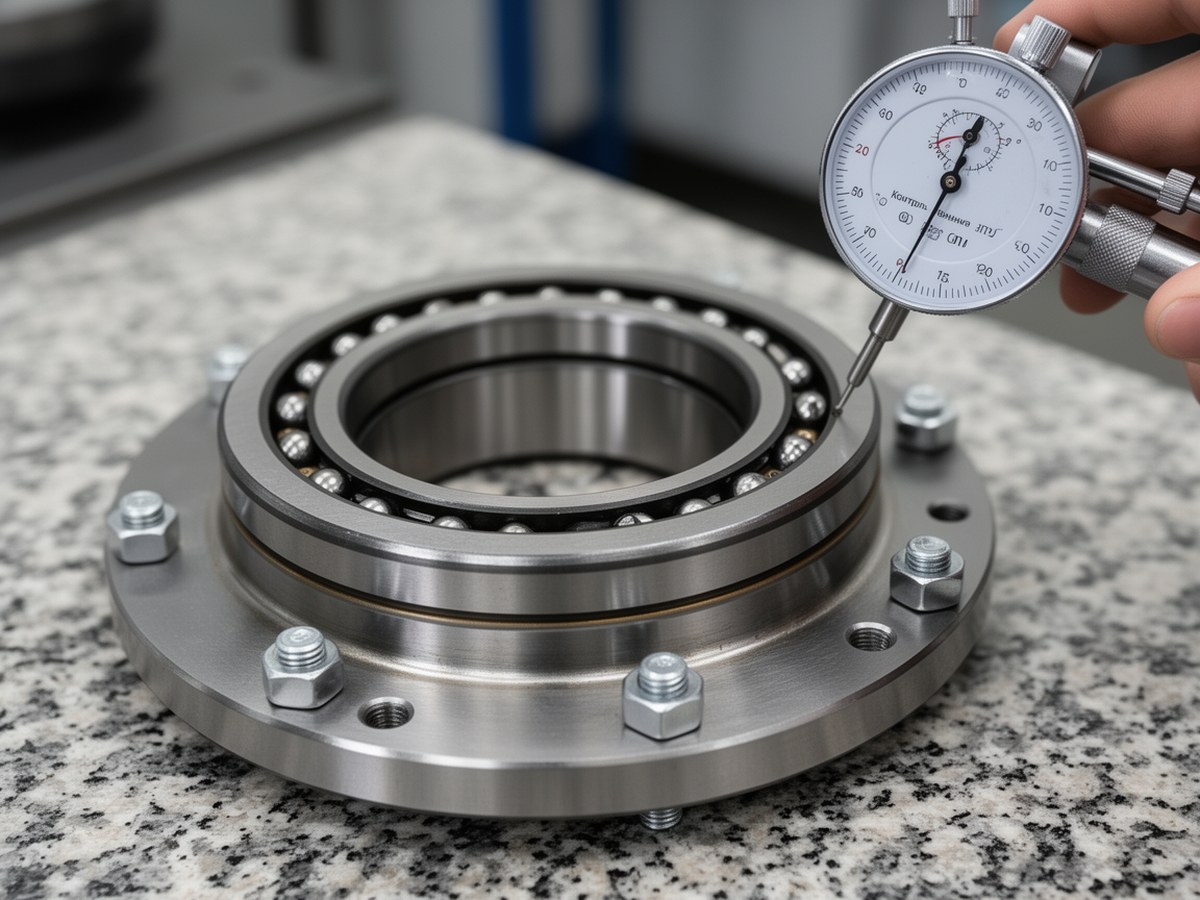

Измерение биения после установки
Фото уместно рядом с разделом о проверке собранного узла, где рассматриваются индикаторы, момент трения и контроль под нагрузкой.
Как задавать требования в ТЗ
Чтобы выбор ОПУ и монтажной конструкции можно было проверить, требования лучше задавать не общими словами о высокой точности, а измеряемыми параметрами. В ТЗ указывают рабочие нагрузки, плечо выносной массы, допустимое осевое и радиальное биение, предельную угловую ошибку, повторяемость позиционирования, диапазон температур, скорость вращения, ресурс и условия контроля после монтажа.
Отдельно фиксируют требования к монтажным поверхностям и крепежу: плоскостность, параллельность, шероховатость, схема болтов, момент затяжки, порядок затяжки и необходимость повторного контроля после пробного цикла.
Практический порядок выбора и проверки
Для поворотного стола, робототехнического шарнира или измерительного узла выбор ОПУ лучше начинать не с максимальной грузоподъемности, а с требований к точности и рабочей деформации. Грузоподъемность показывает допустимую нагрузку, но не всегда отвечает на вопрос, насколько сильно узел сместится под этой нагрузкой.
- Задать требования: допустимое осевое и радиальное биение, угловая ошибка, повторяемость позиционирования, скорость и ресурс.
- Определить нагрузки: осевую силу, радиальную силу, опрокидывающий момент, массу вынесенных деталей, инерционные и температурные воздействия.
- Выбрать типоразмер и класс точности ОПУ по каталогу с учетом осевой, радиальной и моментной жесткости.
- Проверить суммарную податливость системы: подшипник, крепеж, фланцы, корпус, основание и посадочные элементы.
- Заложить требования к монтажным поверхностям: плоскостность, параллельность, чистота, отсутствие заусенцев, достаточная толщина и жесткость баз.
- Определить схему крепежа: количество болтов, класс прочности, момент затяжки, порядок затяжки, контроль просадки соединения и фиксацию от самоотвинчивания.
- Выполнить монтаж с промежуточной проверкой биения и момента вращения.
- Проверить узел под рабочей или имитированной нагрузкой и сравнить деформации с допустимой погрешностью.
Когда нужна более жесткая конструкция
Более жесткое ОПУ или более жесткая монтажная конструкция нужны не всегда. Если нагрузка мала, плечо короткое, а требования к точности умеренные, избыточная жесткость может привести только к росту массы, стоимости и требований к обработке. Но есть режимы, где запас жесткости становится критичным.
Поворотный стол
При обработке или измерении на выносной оснастке опрокидывающий момент вызывает наклон рабочей плоскости. Важны моментная жесткость, жесткость основания и стабильность затяжки.
Робототехнический шарнир
Смена направления движения и переменная инерционная нагрузка требуют стабильной повторяемости. Существенны зазор, предварительный натяг и микроподвижки крепежа.
Измерительный узел
Даже малые деформации могут влиять на результат измерения. Важны биение, тепловая стабильность, плавность хода и контроль после полной сборки.
Чек-лист приемки узла после монтажа
- Монтажные поверхности очищены, заусенцы и локальные выступы удалены.
- Плоскостность и параллельность баз соответствуют требованиям чертежа или методики приемки.
- Крепеж затянут по заданной схеме и заданным моментом, выполнен повторный контроль после пробного проворота.
- Осевое и радиальное биение измерены на собранном узле и сопоставлены с ТЗ.
- Момент трения находится в допустимом диапазоне, нет локальных заеданий и резких пульсаций.
- Деформация под контрольной нагрузкой не превышает допустимую погрешность в выбранной точке контроля.
- Повторяемость позиционирования проверена после сборки привода и настройки системы управления.
На практике жесткость перекрестного роликового ОПУ нужно оценивать вместе с монтажной базой, крепежом и рабочей нагрузкой. Если расчет и контроль ограничены только паспортом подшипника, остается риск получить повышенное биение, переменный момент трения и нестабильную точность позиционирования.
