Турбина: принцип работы, устройство, виды и применение

Автор: инженер-механик по энергетическому оборудованию

Обновлено: 24.04.2026

Турбина применяется в большой энергетике, на ГЭС, в авиации, на судах, в промышленных приводах и в составе автомобильного турбокомпрессора. Чтобы понять, почему одна и та же идея работает в столь разных машинах, важно разобрать не только определение, но и принцип работы, устройство, классификацию, отличия паровых, газовых и гидравлических машин, а также факторы, влияющие на КПД, ресурс и безопасность. Практический смысл темы в том, что поведение любой турбомашины определяется связкой «рабочее тело — ступень — лопатка — ротор — вал — частота вращения — потери энергии».

Ниже собраны инженерные пояснения без лишнего упрощения: как поток проходит через статор и сопловой аппарат, как формируется ступень, чем активная турбина отличается от реактивной турбины, почему многоступенчатая турбина обычно эффективнее при больших перепадах давления, как регулируют нагрузку, из-за чего возникают вибрация, эрозия и износ, и где турбины дают наибольший эффект по мощности и удельной массе.

Содержание

1. Что такое турбина
2. Принцип работы турбины
3. Устройство турбины
4. Классификация турбин
5. Активные и реактивные турбины
6. Паровые турбины
7. Газовые турбины
8. Гидротурбины
9. КПД и потери энергии
10. Эксплуатация, регулирование и безопасность
11. Где применяются турбины
12. Преимущества и недостатки турбин
13. Турбина и поршневая машина: в чем разница
14. История развития турбин
15. Часто задаваемые вопросы

Что такое турбина

Турбина — это машина непрерывного действия, в которой энергия рабочего тела превращается в механическую энергию вращения. В отличие от поршневых механизмов, где рабочий процесс идёт циклически и с чередованием тактов, здесь поток воздействует на лопаточный аппарат почти непрерывно. За счёт этого удаётся получить высокую удельную мощность, плавность хода и удобную передачу мощности на вал генератора или компрессора.

Если сформулировать предельно просто, турбина работает так: рабочее тело получает или уже содержит запас энергии, затем ускоряется и направляется на лопатки, ротор вращается, а вал снимает полезную мощность. Для паровой турбины источником энергии служит тепловое состояние пара после котла или парогенератора. Для газовой турбины — поток продуктов сгорания в составе газотурбинной установки. Для гидротурбины — напор и расход воды на ГЭС. Для авиационных схем — высокоскоростной газовый поток, связанный с компрессором и камерой сгорания, а иногда и с тягой реактивного двигателя.

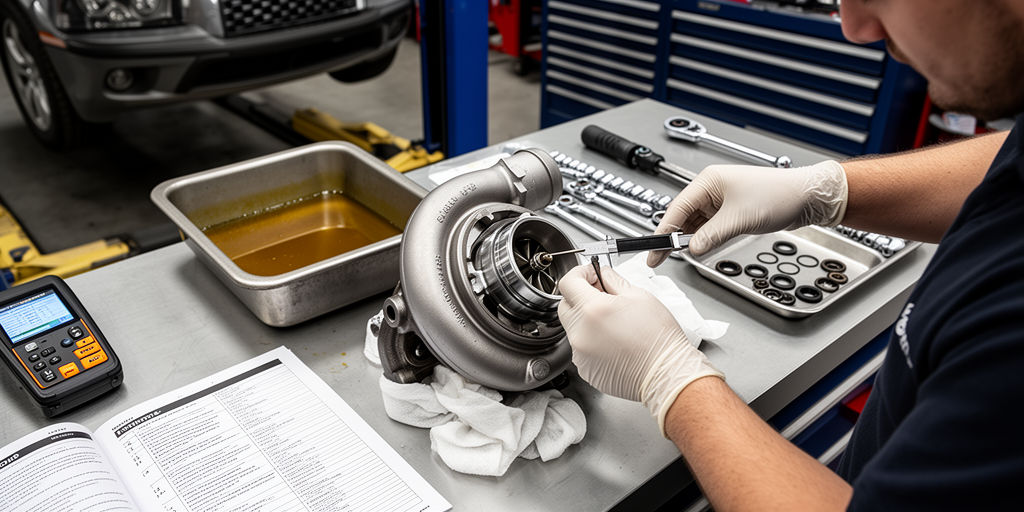

В бытовой речи словом «турбина» нередко называют весь турбокомпрессор автомобиля. Технически это не совсем точно: в таком агрегате турбина расположена на горячей стороне и приводится выхлопными газами, а компрессор на холодной стороне сжимает воздух для двигателя внутреннего сгорания. Но принцип преобразования энергии остаётся тем же: поток создаёт вращение ротора.

С инженерной точки зрения турбина ценна ещё и тем, что позволяет согласовать очень большие энергетические потоки с относительно компактной машиной. Именно поэтому она стала базовым элементом для электростанций, авиационных двигателей и крупных приводов, где поршневые схемы уже не дают сопоставимого соотношения мощности, массы и плавности работы.

Принцип работы турбины

Рабочее тело и перепад давления

Основа работы любой турбины — наличие перепада давления, температуры, уровня или скорости, то есть энергетического потенциала потока. Рабочее тело стремится перейти из состояния с большей энергией в состояние с меньшей, а турбина отбирает часть этой энергии и превращает её в механическую работу. В паровых машинах важна энтальпия пара, в газовых — высокая температура и скорость газов, в гидромашинах — напор воды и её расход.

С инженерной точки зрения турбина не «создаёт» энергию, а лишь преобразует кинетическую, потенциальную и тепловую энергию потока в крутящий момент на валу. Чем лучше организован поток и чем меньше внутренние потери, тем выше КПД. Поэтому на практике большое значение имеют чистота рабочего тела, профиль лопатки, зазоры в проточной части, состояние уплотнений, балансировка ротора и точность регулирования режима.

Сопловой аппарат и направление потока

В большинстве схем поток сначала попадает в статор или сопловой аппарат. Здесь канал сужается и направляет рабочее тело под нужным углом на рабочие лопатки. Сопловой аппарат ускоряет поток, частично или полностью реализует перепад давления и формирует структуру струи. Если геометрия нарушена из-за эрозии, загрязнения или деформации, возрастут вихревые потери и снизится полезная работа ступени.

Именно на этом участке становится понятной разница между активной и реактивной схемой. В активной турбине основной перепад давления приходится на сопловой аппарат, а на рабочие лопатки ротора поступает уже высокоскоростная струя. В реактивной турбине заметная часть перепада давления реализуется и в неподвижных, и в подвижных каналах ступени, поэтому поток дополнительно ускоряется уже на роторе.

Ротор, вал и передача мощности

После воздействия потока на лопатки ротор получает вращающий момент. Ротор жёстко связан с валом, который передаёт мощность на ведомую машину. Это может быть электрический генератор, судовой винт через редуктор, промышленный компрессор, насос или авиационный вентилятор. Вся механическая цепочка должна выдерживать не только крутящий момент, но и осевые, радиальные, температурные и вибрационные нагрузки.

Частота вращения зависит от типа машины, числа ступеней, диаметра колеса, параметров рабочего тела и назначения установки. Для сетевых турбогенераторов важна синхронная частота вращения. Для автомобильного турбокомпрессора характерны очень высокие обороты, где даже небольшое нарушение смазки или дисбаланс быстро приводит к повреждению подшипников и лопаток.

Посмотрим, как это выглядит на практике…

Устройство турбины

Конструкция турбины раскрывается логикой «статор — ротор — ступень — вал — подшипники — уплотнения». Несмотря на различия между паровой, газовой и гидравлической машинами, эта схема остаётся универсальной. Практический ресурс оборудования зависит не только от прочности лопаток, но и от того, как согласованы между собой все узлы.

Статор, ротор, вал, лопатки, ступени, сопловой аппарат

Статор — неподвижная часть проточной системы. В нём размещаются направляющие элементы, корпуса ступеней, сопловой аппарат и каналы подвода рабочего тела. Ротор — вращающаяся часть с дисками или рабочими колёсами, на которых закреплена лопатка. Вал передаёт момент к нагрузке. Ступень — сочетание неподвижного и подвижного лопаточного аппарата, на котором происходит часть преобразования энергии. Сопловой аппарат формирует скорость и направление потока. Лопатка — ключевой элемент, от профиля которого зависят потери, устойчивость и КПД.

Для газовых турбин критично охлаждение горячих лопаток и применение жаропрочных сплавов. Для паровых машин важны влажностный режим последних ступеней, стойкость к коррозии и точность тепловых зазоров. Для гидротурбин важны кавитационная стойкость, форма рабочего колеса и сопротивление абразивному износу при наличии взвеси в воде.

Подшипники, уплотнения, смазка и охлаждение

Подшипники удерживают ротор в расчётном положении, ограничивают вибрацию и обеспечивают стабильное вращение. В крупных агрегатах применяются подшипники скольжения с развитой системой смазки. Уплотнения уменьшают утечки рабочего тела и не допускают подсоса воздуха в нежелательных зонах. Утечка через зазоры напрямую ухудшает КПД и может менять распределение нагрузок по ступеням.

Смазка выполняет сразу несколько функций: уменьшает трение, отводит тепло, удаляет продукты износа и стабилизирует работу подшипников. Охлаждение особенно важно для газовой турбины, где температурный уровень горячей части настолько высок, что без внутреннего или плёночного охлаждения срок службы лопаток был бы недопустимо мал.

Отдельного внимания заслуживает и корпус турбины. Он воспринимает давление, удерживает геометрию проточной части и должен сохранять точность взаимного положения статора и ротора в условиях нагрева. Для крупных машин это уже не просто оболочка, а ответственный силовой элемент, от которого зависит стабильность зазоров и общая вибрационная картина агрегата.

Классификация турбин

Инженерная классификация нужна не для формальности, а для понимания, почему разные машины имеют разные размеры, частоту вращения, области применения и ограничения по режимам. Одна турбина проектируется под большой напор воды и умеренные обороты, другая — под экстремальные температуры и очень высокую удельную мощность.

По рабочему телу

• Паровая турбина — использует водяной пар.
• Газовая турбина — использует горячие газы после сгорания топлива.
• Гидротурбина — работает на потоке воды.
• Воздушные и специальные турбины — применяются в отдельных технологических системах.

По принципу действия

• Активная турбина — перепад давления в основном реализуется в сопловом аппарате.
• Реактивная турбина — перепад давления распределён между статором и ротором.

По числу ступеней

• Одноступенчатая турбина — проста по конструкции, но ограничена по используемому перепаду энергии.
• Многоступенчатая турбина — более сложна, зато лучше использует большой перепад давления и обычно обеспечивает более высокий КПД.

По направлению потока

• Осевые
• Радиальные
• Радиально-осевые
• Тангенциальные и специальные схемы

По назначению

• Энергетические
• Транспортные
• Приводные
• Судовые
• Авиационные
• Технологические

На практике классификация почти всегда комбинируется. Например, конкретная машина может быть газовой, многоступенчатой, осевой и приводной одновременно. Именно сочетание признаков, а не один термин, даёт представление о её конструкции, диапазоне оборотов, требованиях к материалам и способу регулирования.

Активные и реактивные турбины

Разделение на активные и реактивные схемы является одним из базовых. Оно показывает, где именно в ступени происходит основное преобразование энергии. В активной турбине рабочее тело разгоняется в соплах, а на роторе в основном меняется направление и импульс струи. В реактивной турбине каналы рабочих лопаток также имеют сопловой эффект, поэтому поток ускоряется и внутри ротора, создавая дополнительную реактивную составляющую силы.

Активная схема обычно проще в понимании и удобна там, где нужно ясно разделить неподвижную и подвижную части процесса. Реактивная турбина чувствительнее к зазорам и точности профилирования, но часто обеспечивает лучшие показатели при больших расходах и равномерном распределении перепада давления по ступеням.

Если говорить проще, активная ступень сильнее опирается на уже сформированную струю, а реактивная — на совместную работу статора и ротора как единой проточной системы. Именно поэтому требования к точности каналов, плотности сопряжений и реальному распределению давления в реактивных машинах обычно выше.

Паровые турбины

Паровая турбина остаётся основой крупных тепловых и атомных электростанций. Её рабочее тело — перегретый или насыщенный пар, который проходит через ступени высокого, среднего и низкого давления. По мере расширения падают давление и температура, а энергия пара преобразуется во вращение ротора. Многоступенчатая турбина здесь особенно важна, потому что полный перепад энтальпии слишком велик для одной ступени.

Паровые машины ценят за возможность получения большой мощности при стабильной работе в составе паросиловой установки. При этом они чувствительны к качеству пара, влажности последних ступеней, чистоте проточной части и точности тепловых режимов корпуса и ротора. Для крупных блоков критичны прогрев перед пуском, равномерный набор нагрузки и контроль относительных расширений.

В энергетике паровая турбина часто работает в связке с конденсатором, системой регенерации и подогрева питательной воды. Если установка включена в комбинированный цикл, то пар вырабатывается за счёт тепла выхлопа газовой части через котёл-утилизатор. Именно поэтому парогазовые схемы дают высокий суммарный КПД.

Отдельный инженерный интерес представляют последние ступени паровой турбины. Здесь при понижении температуры и давления возрастает влажность, а капли влаги способны вызывать эрозионное воздействие на кромки лопаток. Поэтому конструкция последних ступеней, дренаж, влагоудаление и режим эксплуатации напрямую связаны с долговечностью машины.

Газовые турбины

Газовая турбина использует горячие газы, возникающие после сгорания топлива. В типовой схеме воздух сначала сжимается компрессором, затем поступает в камеру сгорания, а после нагрева проходит через турбинные ступени. Часть мощности газовой турбины расходуется на привод собственного компрессора, а оставшаяся снимается на полезную нагрузку. Такая компоновка лежит в основе энергетических ГТУ, авиационных двигателей и ряда приводных машин.

Главная особенность газовой турбины — высокотемпературный режим. Лопатка горячей части работает в условиях интенсивного теплового потока, циклических напряжений и окисления. Поэтому здесь важны никелевые суперсплавы, защитные покрытия, внутренние каналы охлаждения и точное распределение температур по венцу. Даже небольшая неравномерность горения в камере сгорания может ускорить повреждение отдельных лопаток.

Преимущество газовой турбины — быстрый выход на режим, высокая удельная мощность и компактность. Ограничения связаны с требовательностью к температурным материалам, чистоте воздуха на входе, качеству топлива и сложностью горячей части. В энергетике особенно эффективны схемы комбинированного цикла, где газовая турбина работает вместе с паровой, а выхлоп используется для производства пара.

Для стационарных энергетических установок важно и качество входного воздуха. Пыль, солевые аэрозоли, масляные примеси и мелкие твёрдые частицы влияют не только на компрессор, но и на всю тепловую и аэродинамическую картину агрегата. Поэтому системы фильтрации, промывки и контроля загрязнения для газовых машин имеют не вспомогательное, а принципиальное значение.

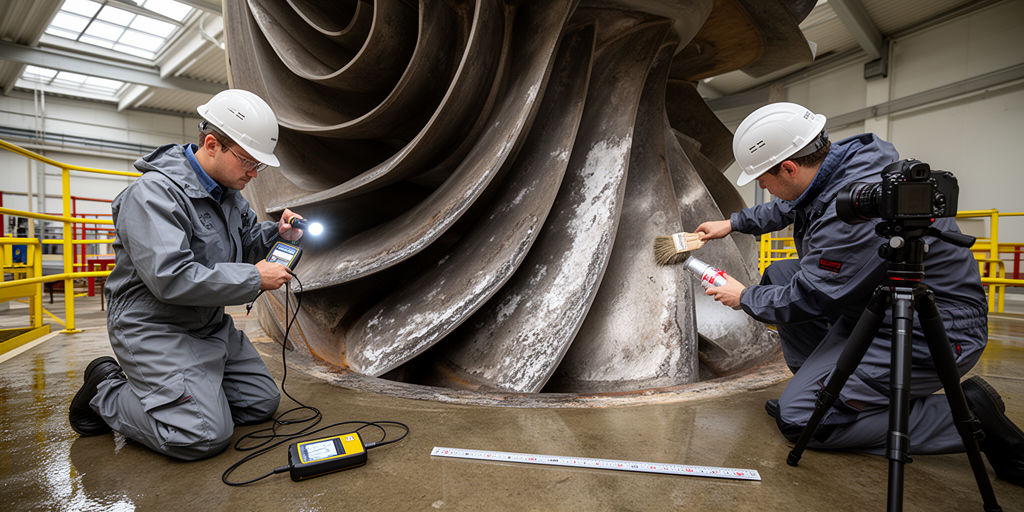

Гидротурбины

Гидротурбина преобразует энергию потока воды в механическую работу. В отличие от тепловых машин, здесь нет камеры сгорания и высокотемпературной горячей части, зато решающими становятся напор, расход, кавитация, гидравлические потери и режимы водоподвода. На ГЭС тип машины выбирают по сочетанию напора и расхода: для разных условий применяют радиально-осевые, поворотно-лопастные и ковшовые решения.

Гидравлические машины обычно имеют очень высокий КПД, потому что вода обладает большой плотностью, а потери на преобразование энергии можно удерживать на низком уровне при грамотной геометрии проточной части. Однако это не делает эксплуатацию простой: кавитация способна разрушать поверхность лопаток, абразив в воде ускоряет износ, а резкие переходные режимы вызывают гидроудары и дополнительные нагрузки на вал и подшипники.

Гидротурбина тесно связана с характеристиками водохранилища, водовода, направляющего аппарата и генератора. Регулирование производится изменением открытия направляющих лопаток, а для некоторых типов — и угла рабочих лопаток. Такая согласованность позволяет удерживать высокий КПД в широком диапазоне расхода.

Для гидромашин особенно важно учитывать сезонную и многолетнюю изменчивость гидрологического режима. Даже хорошо спроектированная турбина будет работать по-разному при изменении уровня воды, температуры, содержания взвешенных частиц и характера переходных процессов в водоводе.

КПД и потери энергии

КПД турбины показывает, какая часть энергии рабочего тела превращается в полезную механическую работу. В реальной машине часть энергии теряется в сопловом аппарате, на лопатках, в зазорах, в подшипниках, в виде утечек, турбулентности, трения, ударных и вихревых потерь. Влияние оказывает даже качество обработки поверхности каналов и точность посадки лопаток.

На эффективность влияют температура и давление рабочего тела, число ступеней, профиль лопатки, частота вращения, режим нагрузки и состояние уплотнений. Если поток входит на ротор под неправильным углом, возникают дополнительные потери. Если увеличиваются радиальные зазоры, растут утечки мимо рабочих каналов. Если на поверхностях появляются отложения, меняется аэродинамика и распределение давления по ступени.

Важно понимать, что высокий КПД на стенде и высокий КПД в длительной эксплуатации — не всегда одно и то же. Реальная машина стареет: изнашиваются кромки, меняются зазоры, появляются загрязнения, ухудшается качество поверхности, неидеально работает регулирование. Поэтому задача эксплуатации — не только запускать турбину, но и удерживать её близко к расчётному состоянию как можно дольше.

Эксплуатация, регулирование и безопасность

Пуск и выход на режим

Пуск турбины требует контроля температур, давления, вибрации и состояния смазочной системы. Слишком быстрый прогрев вызывает опасные тепловые деформации, а недостаточный прогрев может привести к касанию ротора и статора из-за несогласованных расширений. Для паровых машин важен режим прогрева корпусов и паропроводов, для газовых — проверка компрессора, камеры сгорания и системы охлаждения, для гидромашин — контроль водоподвода и переходных процессов.

Контроль частоты вращения

Частота вращения — один из главных параметров турбомашины. Она влияет на мощность, устойчивость работы, напряжения в роторе и ресурс подшипников. Для поддержания безопасного режима применяются регуляторы подачи рабочего тела, системы автоматического регулирования, ограничители нагрузки и защита от раскрутки выше допустимого уровня. В англоязычной литературе это называют overspeed protection; по сути речь идёт о защите от опасного превышения оборотов.

При резком сбросе нагрузки турбина может начать ускоряться, поэтому исполнительные механизмы должны быстро ограничить подвод энергии. На крупных блоках отказ этой функции недопустим, поскольку избыточная частота вращения может привести к разрушению ротора.

Вибрация, износ и защита

Вибрация часто становится первым признаком развивающейся неисправности. Причинами бывают дисбаланс, повреждение лопаток, износ подшипников, нарушение центровки, закоксовывание, неравномерный нагрев, кавитация или нестабильный поток. Современные системы цифрового мониторинга позволяют отслеживать спектр вибрации, температуру подшипников, давление масла и динамику разгона. Это особенно полезно для прогнозирования отказов и перехода к обслуживанию по состоянию.

К базовым правилам безопасности относятся: соблюдение регламента пуска и останова, контроль смазки, своевременная замена фильтров, диагностика лопаточного аппарата, поддержание чистоты рабочего тела, защита персонала от горячих поверхностей и вращающихся частей, а также регулярная проверка автоматики и аварийного останова.

Для ответственных объектов важна не только реакция на уже возникшую неисправность, но и культура предиктивного обслуживания. Когда персонал отслеживает медленное изменение трендов по вибрации, температуре, расходу масла и эффективности ступеней, риск внезапного тяжёлого отказа заметно снижается.

Где применяются турбины

ТЭС, АЭС, ГЭС

В энергетике турбина — центральный элемент преобразования энергии в электричество. На ТЭС и АЭС это чаще паровая турбина, связанная с генератором. На ГЭС используется гидротурбина. В комбинированных схемах газовая турбина и паровая турбина работают совместно, что позволяет заметно повысить общий КПД установки.

Авиация и транспорт

В авиации газотурбинные двигатели обеспечивают высокую тягу и удельную мощность. Турбинные схемы применяются в турбореактивных, турбовентиляторных и турбовинтовых двигателях. На флоте турбины ценятся за компактность, возможность получения большой мощности и устойчивую работу на длительных режимах. На железнодорожном и специальном транспорте они встречаются реже, но используются там, где важны высокая мощность и определённые массогабаритные преимущества.

Промышленность и распределённая генерация

Турбины работают как приводные машины для компрессоров, насосов и технологических агрегатов. В распределённой генерации газовые турбины применяют для локальных энергоцентров, особенно когда требуется совместное производство электричества и тепла. В автомобилях турбина входит в состав турбокомпрессора, повышая наполнение цилиндров двигателя и улучшая мощностные характеристики без значительного увеличения рабочего объёма.

Чем выше мощность установки и чем продолжительнее режим непрерывной работы, тем чаще именно турбинная схема оказывается конструктивно и энергетически оправданной. Но в каждом секторе причины свои: в энергетике важна эффективность крупного блока, в авиации — удельная мощность, на ГЭС — эффективное использование напора и расхода воды.

Преимущества и недостатки турбин

Преимущества турбин связаны с непрерывным характером процесса и высокой удельной мощностью. Они хорошо подходят для больших потоков энергии, обеспечивают плавное вращение, допускают прямое соединение с генератором и эффективны в крупных энергетических установках. Газовые схемы особенно компактны, гидравлические — очень эффективны, а паровые удобны для мощной базовой генерации.

Недостатки зависят от типа машины. Паровые установки требуют развитой тепловой схемы и качественной водно-химической подготовки. Газовые чувствительны к температуре, качеству воздуха и материалам горячей части. Гидротурбины привязаны к водным ресурсам и подвержены кавитации. Все турбомашины предъявляют высокие требования к балансировке, смазке, точности изготовления и защите от вибрации.

• Плюсы: высокая мощность, плавность работы, хорошая масштабируемость, удобство для генерации.
• Минусы: сложность производства, чувствительность к режиму, дорогие материалы и высокие требования к обслуживанию.

Именно поэтому оценивать турбину по одному критерию неправильно. Машина может быть выдающейся по мощности, но требовательной к температурным материалам; очень эффективной по гидравлике, но чувствительной к кавитации; компактной и быстрой, но дорогой в обслуживании. В инженерной практике всегда сравнивают не абстрактные достоинства, а пригодность к конкретному режиму работы.

Турбина и поршневая машина: в чем разница

Турбина и поршневая машина решают похожую задачу — преобразуют энергию рабочего тела в механическую работу, — но делают это по-разному. В поршневой машине процесс циклический: всасывание, сжатие, сгорание или расширение, выпуск. В турбине поток почти непрерывный. Это делает турбину особенно выгодной на больших мощностях и при высоких расходах рабочего тела.

Поршневые машины часто лучше работают на малых мощностях и при переменных режимах, проще в ремонте на низком уровне сложности и привычнее в ряде мобильных применений. Турбины выигрывают по удельной мощности, плавности хода и возможности использования очень больших потоков энергии. Поэтому в крупной генерации доминируют именно они.

При этом обе схемы не стоит противопоставлять слишком резко. Каждая из них заняла свою область там, где её конструктивная логика даёт максимум пользы. Для большой стационарной энергетики и авиации турбина оказалась особенно сильной, а для части мобильной техники и установок малой мощности поршневые решения по-прежнему остаются практичными.

История развития турбин

Идея использовать поток для вращения колеса известна давно: водяные колёса и простейшие реактивные устройства появились задолго до современной инженерии. Настоящий рывок произошёл в эпоху промышленной энергетики, когда стало возможно рассчитывать проточную часть, применять точную механообработку и создавать материалы, способные работать при высоких температурах и скоростях. Развитие паровой турбины позволило перейти к мощной централизованной генерации, а газовые турбины открыли путь к современной авиации и высокоманёвренной энергетике.

Дальнейший прогресс связан с ростом температурного уровня, совершенствованием лопаточного профиля, внедрением новых сплавов, покрытий, систем охлаждения и цифрового контроля состояния. Современная турбина — это не просто вращающееся колесо, а сложная высоконагруженная система, в которой аэродинамика, прочность, теплообмен и автоматическое регулирование тесно связаны между собой.

Если посмотреть на историю турбин шире, становится заметно, что их развитие всегда шло на стыке нескольких дисциплин: термодинамики, гидромеханики, материаловедения, вибродиагностики и технологии производства. Каждый заметный шаг вперёд происходил не из-за одного открытия, а благодаря тому, что сразу несколько инженерных ограничений удавалось сдвинуть одновременно.

Заключение

Турбина — одна из ключевых машин современной энергетики и транспорта. Её сила в том, что она умеет эффективно работать с непрерывным потоком рабочего тела и преобразовывать крупные энергетические потоки в полезное вращение вала. При внешней простоте идеи реальная турбина остаётся сложной системой, где всё связано со всем: от параметров потока и профиля лопаток до смазки, зазоров, вибрации и режимов регулирования.

Понимание устройства и принципа работы турбины особенно важно там, где требуется не просто назвать тип машины, а оценить её поведение на реальном режиме. Именно тогда становится очевидно, почему для одних задач выбирают паровые схемы, для других — газовые, а для третьих — гидравлические, и почему ресурс, КПД и безопасность всегда определяются не одним узлом, а согласованной работой всей установки.
