Струбцина аварийная 500 мм для шпангоута с бульбовым профилем, шт.

Технические характеристики

Основные параметры

• Материал (база): Конструкционная сталь. Основные несущие элементы (балка, захваты, винты) изготавливаются из металлических сплавов, устойчивых к агрессивным средам.
• Вязкость: Не применимо (изделие представляет собой механический узел, не содержащий жидких или смазочных компонентов).
• Кинематическая вязкость: Не применимо.
• Индекс вязкости: Не применимо.
• Исполнение по шпации: До 500 мм (стандартный размер для данного типа). Предназначено для работы с угловыми и бульбовыми профилями шпангоутов.

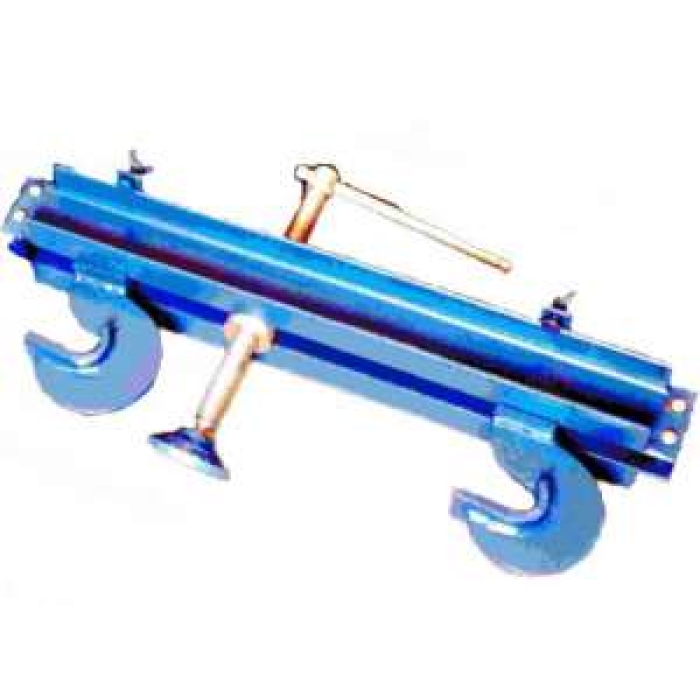

• Конструктивные особенности: Балка изделия выполнена из парных швеллеров, соединенных металлическими планками для повышения жесткости. Используются два сменных типа захватов: крючкообразные сварные захваты для угловых шпангоутов и захваты специальной формы для бульбовых профилей. Фиксация осуществляется прижимным винтом с гайкой-ползуном и дополнительными стопорными винтами на захватах.
• Габаритные и весовые параметры (для исполнения 500 мм):
  • Общая длина изделия: 720±10 мм.
  • Рабочий ход винта: 360±10 мм.
  • Ширина зажима: 100±10 мм.
  • Масса: 15,9 кг.

Температурные показатели

• Рабочий диапазон: Соответствует климатическому исполнению 4(Ж2) по ГОСТ 15150. Устройство может эксплуатироваться, храниться и транспортироваться в условиях тропического климата с повышенной влажностью и воздействием морской воды. Температура окружающей среды не ограничена, в пределах стандартов для металлорежущего и судового инструмента.
• Температура вспышки: Не применимо (стальной каркас не обладает свойствами горючих жидкостей или газов).
• Температура застывания: Не применимо.

Сертификация и сроки

• Соответствие стандартам: ГОСТ 5228-89. Продукция прошла контроль качества и соответствует эксплуатационной документации.
• Технические условия: ТУ 6418-076-50056342-12 (для производителей данного оборудования).
• Пищевой допуск: Не применимо. Продукция не контактирует с пищевыми продуктами и предназначена исключительно для технических нужд судостроения.
• Гарантийный срок: 12 месяцев (1 год) с даты передачи товара потребителю при условии соблюдения правил эксплуатации.
• Срок службы: Ожидается до 15 лет при регулярном техническом обслуживании, защите от коррозии и хранении в соответствии с регламентом.
• Страна производства: Россия.

Инструкция по применению

Струбцина предназначена для использования в качестве аварийного упора при заделке пробоин, течей и повреждении обшивки корпуса судна. Применяется, когда невозможна установка стационарных упоров или когда требуется быстрая локализация аварии без сварочных работ. Перед началом эксплуатации необходимо визуального проверить целостность захватов, резьбы винтов и отсутствие коррозийных поражений на металлических элементах. Установка производится в паре с деревянными пластырями или специальными щитами, которые прокладываются деревянными прокладками для предотвращения разрушения обшивки и обеспечения равномерности прижима.

Рекомендуемые области применения

• Аварийное судоремонное обеспечение на морских и речных судах всех типов.
• Прокладка временных пластырей при утечках воды через корпус судна в портовых условиях или в плавании.
• Временное укрепление деформированных элементов набора корпуса.
• Фиксация строительных щитов и опалубки при проведении ремонтных работ на корпусе судна на стапеле или в доке.

Особенности работы с профилями шпангоутов

Данная модификация спроектирована специально для работы с шпангоутами, имеющими бульбовый или угловой профиль (сечение). Это требует использования соответствующих сварных крючкообразных захватов, которые обеспечивают точечное или линейное зацепление за выступ профиля, исключая проскальзывание. При установке необходимо развести захваты, зацепить их за соседние шпангоуты или за профиль, и зафиксировать положение стопорными винтами. Затем, посредством закручивания прижимного винта, создается необходимое давление на деревянный пластырь. Важно обеспечить параллельность прижимных поверхностей для равномерного распределения нагрузки. При обнаружении трещин в зонах сварных швов или деформации балки инструмент подлежит немедленному списанию.

Преимущества использования

• Специализированная геометрия захватов: Учет специфики бульбовых шпангоутов позволяет эффективно работать на судостроительных предприятиях и флоте, где классическое крепление за плоскую поверхность невозможно.
• Высокая несущая способность: Двухшвеллерная конструкция балки обеспечивает жесткость и устойчивость конструкции к высоким осевым нагрузкам при закручивании винта.
• Оперативность внедрения: Простота конструкции позволяет экипажу судна или ремонтной бригаде установить аварийный упор за считанные минуты.
• Совместимость с нормами: Полное соответствие ГОСТ 5228-89 и климатическому исполнению 4(Ж2) позволяет использовать струбцину во всех регионах мира, включая арктические и тропические зоны.
• Долговечность конструкции: Изготовлена из высокопрочной стали, срок службы изделия до 15 лет при соблюдении требований к хранению и смазке резьбовых соединений.
• Модульность: Возможность замены захватов и регулировки винтового механизма в случае износа отдельных деталей, что экономит бюджет компании.

Безопасность: Струбцина не представляет пожарной опасности, так как выполнена из металла. Однако при работе с деревянными пластырями следует соблюдать общие требования пожарной безопасности на борту судна. Изделие инерционно к внешним средам, но рекомендуется периодически очищать от грязи и морских солей для сохранения работоспособности резьбовых механизмов. Применение возможно исключительно в рамках инструкций по технике безопасности судна и требований надзорных органов. Использование инструмента не требует специальной подготовки оператора, однако требует физической силы или применения длинного рычага (через трубу на ключ) для обеспечения достаточного крутящего момента при затяжке.
