Активная компенсация люфта в ШВП: инженерный справочник

Активная компенсация люфта ШВП это коррекция реверсной зоны: при смене направления контроллер вводит ограниченное смещение по карте δ(x). Метод уменьшает локальную ошибку реверса, но не устраняет износ, перекос, загрязнение и тепловую нестабильность.

Коротко главное

Сначала проверяют механику оси, затем включают электронную компенсацию.
Карту люфта δ(x) строят по координате оси, а динамические лимиты задают на уровне системы.
Датчик выбирают по разрешению, уровню шума, частоте, рискам монтажа и совокупной стоимости владения.
Эффект подтверждают по единому протоколу: backlash error, repeatability, RMS error и max error.
Перекалибровку назначают по наработке, температурным диапазонам, событиям обслуживания и тренду деградации метрик.

Область применения и границы задачи

Подход применяют на осях с частыми реверсами: станки с ЧПУ, координатно-измерительные машины, роботы, портальные оси. Он работает для ошибки смены направления, но не заменяет коррекцию геометрии, теплового дрейфа и упругих деформаций.

Купить по теме

Molykote 111, 1 кг
11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г
8 950 ₽ Без НДС
Molykote 33 Medium, 1 кг
5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка
21 000 ₽ Без НДС
KLUBER Isoflex NBU 15, 1 кг
12 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг
17 950 ₽ Без НДС

Термины и обозначения

Люфт ШВП (backlash), свободное осевое смещение при смене направления.
Компенсация люфта, коррекция реверсной зоны.
Коррекция позиционной ошибки, более широкий уровень (геометрия, температура, упругость, трение).
δ, мм, эквивалентный люфт; δ(x), мм, карта люфта по координате x.
v, мм/с, скорость; a, мм/с², ускорение; Rmax, мм/с, предел скорости ввода компенсации.

Источники люфта и связанных ошибок

Фактор	Тип проявления	Что проверить до настройки
Люфт	Ступень ошибки при реверсе	Измерить ошибку люфта по нескольким точкам хода
Упругость цепи	Непрерывный прогиб под нагрузкой	Жесткость креплений, опор, муфт
Трение	Задержка выхода из покоя, гистерезис	Смазка, состояние направляющих и гайки
Тепловой дрейф	Медленный увод координаты	Режим прогрева и температурное окно

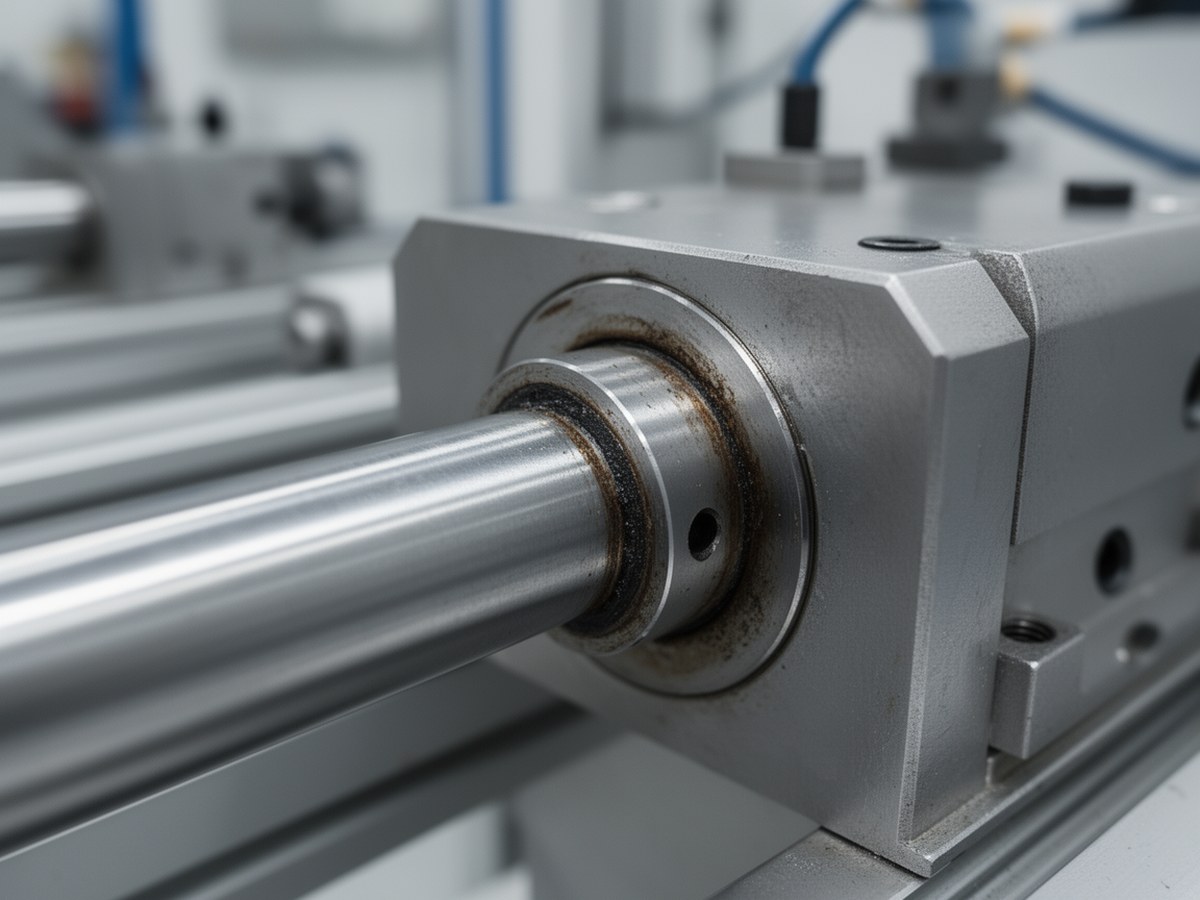

Схема источников ошибок на оси с ШВП — Люфт, упругость и тепловой дрейф

Методы компенсации: пассивные, активные, гибридные

Подход	Плюсы	Ограничения	Применимость
Пассивный	Простой и надежный	Слабая адаптация к износу	Стабильные режимы
Активный	Гибкая настройка без глубокой переделки	Требует строгой метрологии	Модернизация и серийная эксплуатация
Гибридный	Лучший баланс точности и устойчивости	Выше сложность внедрения	Прецизионные и динамичные оси

На практике компенсация backlash ШВП обычно эффективнее в гибридной схеме: механика задает базовую жесткость, а электроника корректирует остаточную реверсную ошибку.

Контуры управления и выбор датчиков

Архитектура	Разрешение и SNR	Частота и задержка	Монтажная чувствительность	Стоимость владения
Энкодер двигателя	Достаточно для общепромышленных задач	Высокая частота, малая задержка	Низкая	Низкая
Линейная шкала	Точнее отражает фактическую координату	Зависит от интерфейса и фильтрации	Высокая	Средняя–высокая
Двухконтурная схема	Высокая точность при правильной настройке	Нужно согласование контуров	Средняя–высокая	Высокая

Порядок выбора такой: сначала целевые метрики точности, затем требования к частоте и помехоустойчивости, после этого монтажные ограничения и бюджет жизненного цикла.

Активная компенсация люфта ШВП: модель и ограничения

Минимальная модель реверса с гистерезисом:

y=x-\delta/2,\; v>v_{th};\quad y=x+\delta/2,\; v<-v_{th};\quad y=y(t^-),\; |v|\le v_{th}

Компенсационное смещение:

\Delta x_{comp}=\operatorname{sign}(v_{new})\cdot\delta(x),\quad |\dot{\Delta x}_{comp}|\le R_{max}

Границы применимости: при микроподачах около нулевой скорости, частых реверсах, высоком рывке и насыщении регулятора возможны недокомпенсация или перекомпенсация. В этих режимах нужны подавление дребезга, ограничение рывка и антивиндап (anti-windup) в контуре.

Пусконаладка и настройка компенсации люфта ШВП

Механическая приемка: опоры, соосность, преднатяг, смазка, муфты, крепеж.
Базовые измерения: ошибка люфта и повторяемость по точкам оси.
Построение карты: снять δ(x) по рабочему диапазону при фиксированном температурном окне и заданной нагрузке.
Настройка алгоритма: порог реверса vth, предел ввода Rmax, фильтрация сигнала.
Динамическая проверка: рабочие скорости и ускорения, ток, вибрация, устойчивость.
Фиксация параметров: в карту записывают δ(x); глобально задают vth, Rmax, лимит рывка, токовые и температурные блокировки.

Стандартизированный протокол испытаний до и после

Параметр	Требование протокола
Длина тестового хода	60–80% рабочего диапазона
Точки реверса	Не менее 5 (края, центр, промежуточные)
Циклы	Не менее 30 реверсов на точку
Прогрев	Фиксированный, до стабилизации температуры
Нагрузка	Одинаковая в сериях «до» и «после»
Скорость и ускорение	Одинаковые профили, минимум 2 режима
Отбраковка данных	Исключать циклы с аварийными пиками тока, срывом слежения, внешними ударами

В отчете фиксируют условия теста, версию параметров, таблицу метрик и вывод о приемке. Пороговые значения привязывают к классу конкретной машины, а не используют как универсальную норму.

Риск-матрица: когда электронную компенсацию нужно остановить

Признак	Ориентир тревоги	Решение
Рост вибрации	RMS выше базового более чем на 30%	Остановить автокоррекцию, проверить механику
Рост тока привода	Более 20% при том же цикле	Проверить трение, соосность, натяг
Рост температуры	Выход за рабочее окно или быстрый тренд вверх	Проверить смазку, натяг, снизить динамику
Новый шум в реверсе	Стабильное появление после настройки	Диагностика ШВП и направляющих
Ошибка люфта не уменьшается	После повторной калибровки без улучшения	Механический ремонт, затем новая настройка

Регламент перекалибровки и контроль деградации

По наработке: обычно каждые 300–1000 ч, по паспорту оси.
По температуре: отдельные карты для «холодного» и «прогретого» окон.
По событиям: после обслуживания, смены смазки, регулировки натяга, перегруза.
По тренду: внеплановая проверка при ухудшении repeatability, RMS error или max error более чем на 20% от базовой линии.

Короткий словарь отказов

Симптом	Вероятная причина	Проверка
Перекомпенсация в точке реверса	Завышена карта δ(x) или занижен порог vth	Переснять карту на спокойном режиме
Колебания после реверса	Слишком быстрый ввод компенсации	Снизить Rmax, проверить демпфирование
Плавающая повторяемость	Температурная и смазочная нестабильность	Нормализовать прогрев и обслуживание

Перспективные направления

Модели на основе ИИ и цифровые двойники полезны как надстройка: прогноз деградации, подсказка момента перекалибровки, адаптация карты по условиям. Их применяют только после стабильной базовой метрологии и при жестких ограничениях автоматических изменений.
