Активное охлаждение высокоскоростных ШВП: методы, расчёт и внедрение

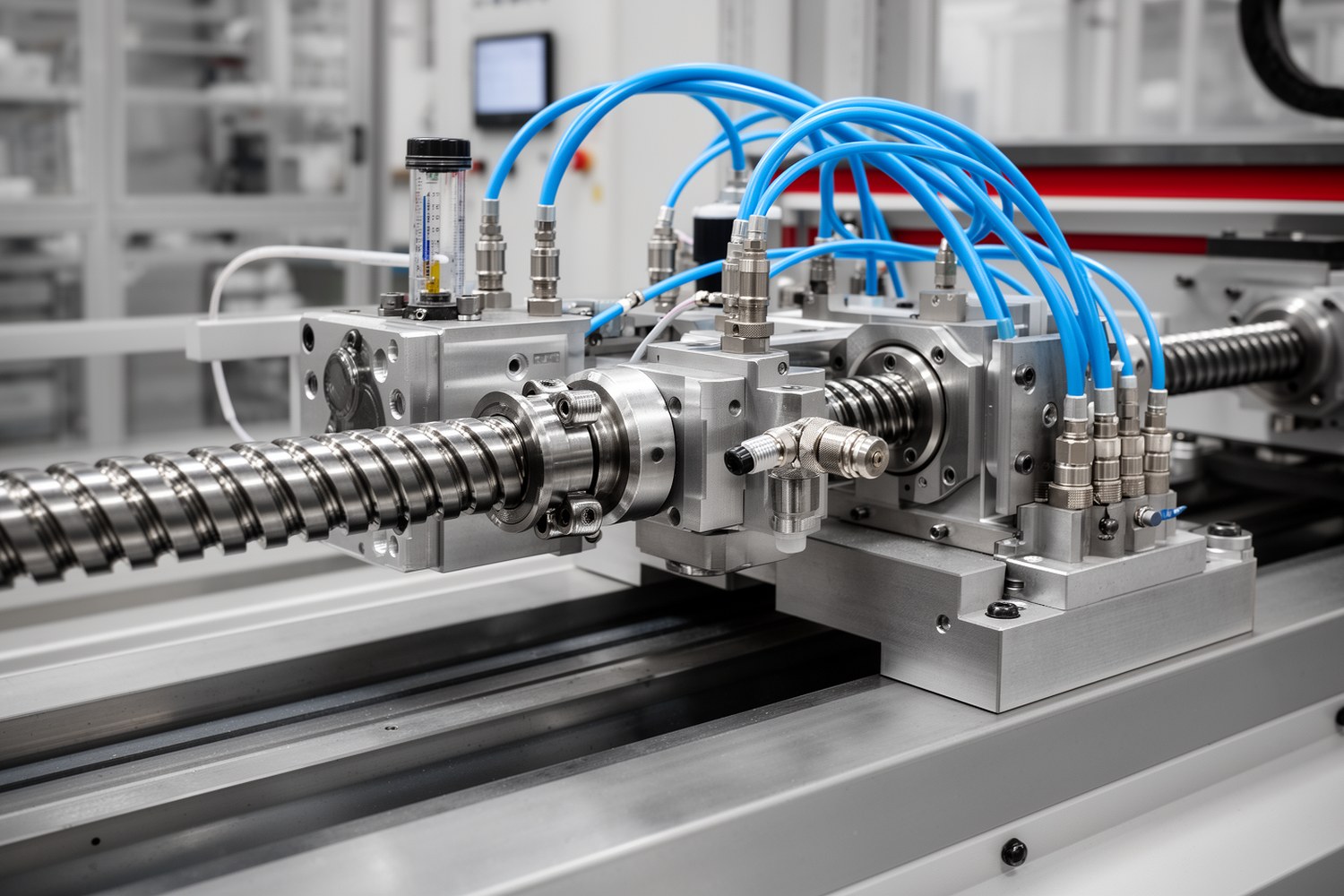

Активное охлаждение ШВП (шарико-винтовой пары) внедряют не по привычке, а по расчётному риску термодрейфа оси ЧПУ. Цель системы, удерживать температурную стабилизацию ШВП в пределах, при которых тепловая ошибка не съедает рабочий допуск.

Когда активное охлаждение действительно необходимо

Практический порог перехода от пассивных мер к активному контуру:

• рассчитать тепловое удлинение винта: ΔL = α · L0 · ΔT;
• сравнить |ΔL| с допустимой ошибкой по оси;
• если ожидаемый термодрейф > 30–50% допуска, активное охлаждение ШВП считается обязательным.

Для длинных осей, высокой скорости и duty cycle > 40–60% это условие достигается часто.

Мини-блок допущений расчёта

• Режим квазистационарный (оценка на установившемся участке цикла).
• КПД ШВП: η = 0,85…0,95 (уточняется по данным узла).
• Свойства теплоносителя (ρ, c) принимаются постоянными в рабочем диапазоне.
• Теплообмен с окружением учитывают коэффициентом запаса или отдельным членом баланса.

Тепловые механизмы и единая нотация

Далее по статье используется единое обозначение Q̇, тепловая мощность в Вт, которую необходимо отвести.

Источники Q̇: контактное и вязкое трение, нагрев опор, теплоприток от соседних узлов.

Варианты систем и выбор

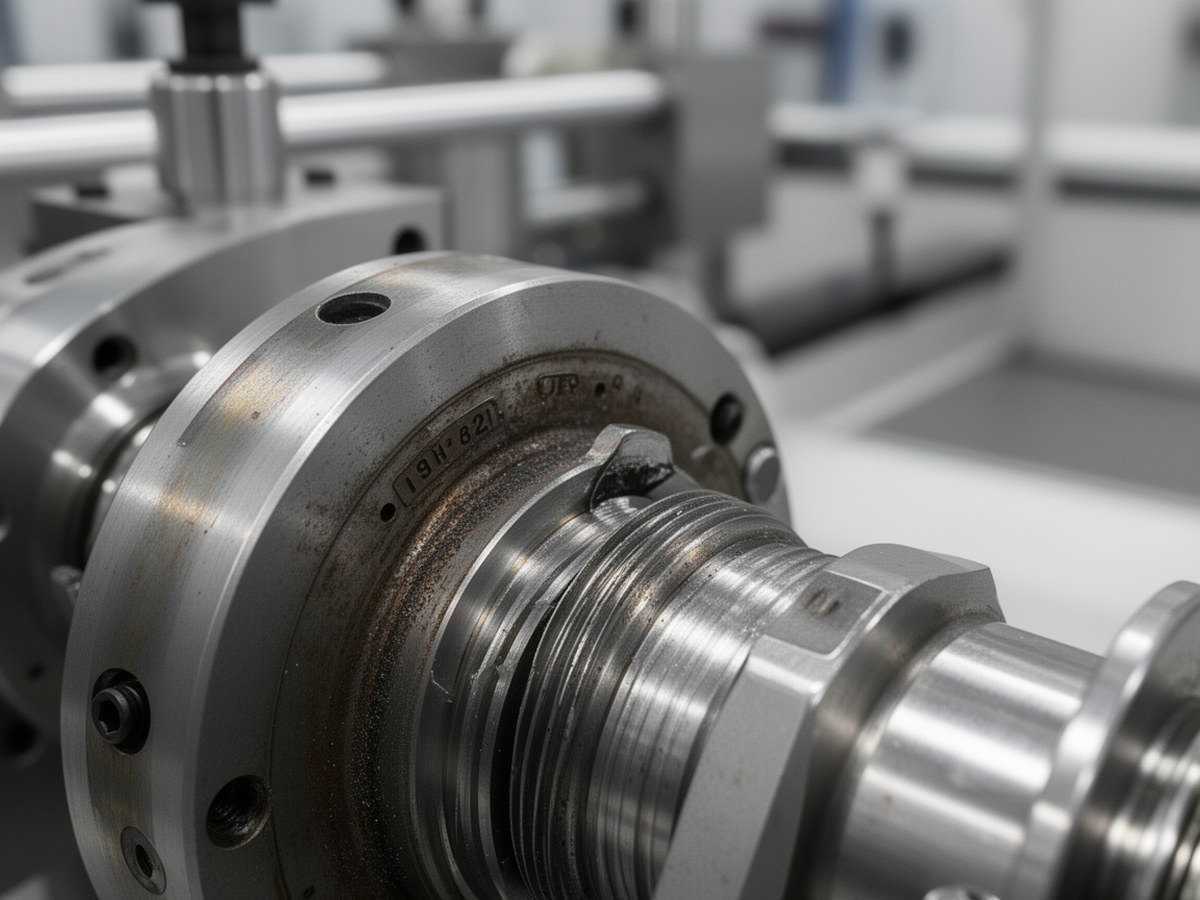

Архитектуры охлаждения ШВП

Схема перед таблицей выбора ускоряет сравнение жидкостных и воздушных решений.

Расчётный workflow: от ТЗ до подбора

1. Определить Q̇ по режиму оси.
2. Рассчитать расход теплоносителя: ṁ = Q̇ / (c · ΔTж).
3. Проверить гидравлические потери контура охлаждения: ΔP = λ · (L/d) · (ρ · v²/2).
4. Заложить запас по холодопроизводительности 20–35%.

Ориентиры для жидкостного контура: 1,5–8 л/мин, ΔTж 2–6 K, рабочий ΔP 0,3–2,0 бар.

Короткий пример для воздушной схемы: при Q̇ ≈ 300 Вт и допустимом нагреве продувочного воздуха на 10 K нужен массовый расход воздуха порядка 0,03 кг/с (около 90 м³/ч при 20 °C), далее требуется уточнение по аэродинамике кожуха и шуму.

Точка росы и риск конденсата

Правило эксплуатации: температура подачи теплоносителя должна быть выше точки росы воздуха минимум на 2–3 °C. Иначе возможны конденсат, коррозия и ложные сигналы датчиков.

Интеграция с ЧПУ: датчики и логика порогов

Минимум: датчики температуры ШВП (гайка, опора/винт), температура подачи и обратки, расход, по возможности давление.

Пороги задают не абсолютно, а относительно базового режима (после прогрева):

• Warning: ΔTгайки к базе +6…8 °C или dT/dt выше порога в течение 60–120 с.
• Alarm: ΔTгайки к базе +10…12 °C, либо расход ниже минимума > 5–10 с, либо резкий рост ΔTподача-обратка.

Антидребезг обязателен: временная фильтрация и подтверждение условия по окну времени.

Приёмка после внедрения

1. Зафиксировать базу: температуры, расход, ΔP, позиционную ошибку после прогрева.
2. Прогнать типовой цикл 30–60 мин в 2–3 режимах нагрузки.
3. Записать тренды: Tгайки, Tопоры, Tподача/обратка, расход, dT/dt.
4. Критерии приёмки: достижение температурного плато, отсутствие alarm, термодрейф в допуске, повторяемость между циклами.

Эксплуатация и диагностика деградации

• Контроль чистоты теплоносителя и фильтрации.
• Промывка по регламенту и по факту роста ΔP/падения расхода.
• Проверка калибровки датчиков 1–2 раза в год.
• Тренд-критерии деградации: тот же режим, но выше T узла, больше времени выхода на плато, рост ΔT подача-обратка.

Чек-лист проектировщика

1. Определён допуск оси и допустимая доля термодрейфа.
2. Посчитан ΔL и подтверждён decision-rule 30–50%.
3. Выбран объект охлаждения: винт, гайка или комбинация.
4. Рассчитан Q̇ в худшем режиме.
5. Подобраны расход и насос по ΔP.
6. Проверен риск конденсата по точке росы.
7. Определены места установки датчиков.
8. Настроены warning/alarm с антидребезгом.
9. Сформирован протокол приёмки на цикле.
10. Утверждён регламент обслуживания.
