Безлюфтовый редуктор означает не абсолютный ноль, а минимальный и контролируемый люфт в заданных условиях испытаний. Для точного позиционирования оценивают люфт, мертвую зону, крутильную жесткость, тепловой режим и суммарную упругость всей кинематической цепи.
Коротко главное
- Передачи корректно сравнивать только при одинаковых условиях измерения: момент, температура, реверс и схема фиксации.
- Приведение люфта через передаточное отношение зависит от того, к какой стороне выполняется пересчет: входной или выходной.
- Для запроса «безлюфтовый редуктор для ЧПУ» решение принимают по системе параметров: люфт, жесткость, КПД, нагрев, ресурс и регламент обслуживания.
В инженерной практике безлюфтовый редуктор означает передачу с малым и воспроизводимым люфтом при реверсе. Итоговая точность определяется не только этим параметром, но и упругими деформациями, трением, температурой и настройкой привода.
Термины и границы применимости
Люфт (backlash) - свободный ход при смене направления, в arcmin, arcsec или мм.
Мертвая зона - зона реверса, где выход смещается меньше ожидаемого, включает люфт, упругость и трение.
Крутильная жесткость - отношение момента к углу скручивания (Н·м/arcmin или Н·м/рад).
Повторяемость - разброс при многократном приходе в точку. Точность позиционирования - отклонение от истинной координаты.
Термин «нулевой люфт» допустим только как паспортный при явно заданной методике испытаний.
Условия измерения параметров
Перед межсерийным или межбрендовым сравнением зафиксируйте единые условия:
| Параметр | Что фиксировать |
|---|---|
| Нагрузка/момент | Уровень и знак момента при реверсе (например ±Mtest) |
| Скорость | Скорость входа/выхода в точке измерения |
| Температура | Температура узла и среды, состояние прогрева |
| Направление реверса | Обе стороны реверса, одинаковая амплитуда |
| Метод фиксации | Как зафиксирован противоположный вал и где снимается угол |
| Смазка и наработка | Тип смазки, пробег/часы до измерения |

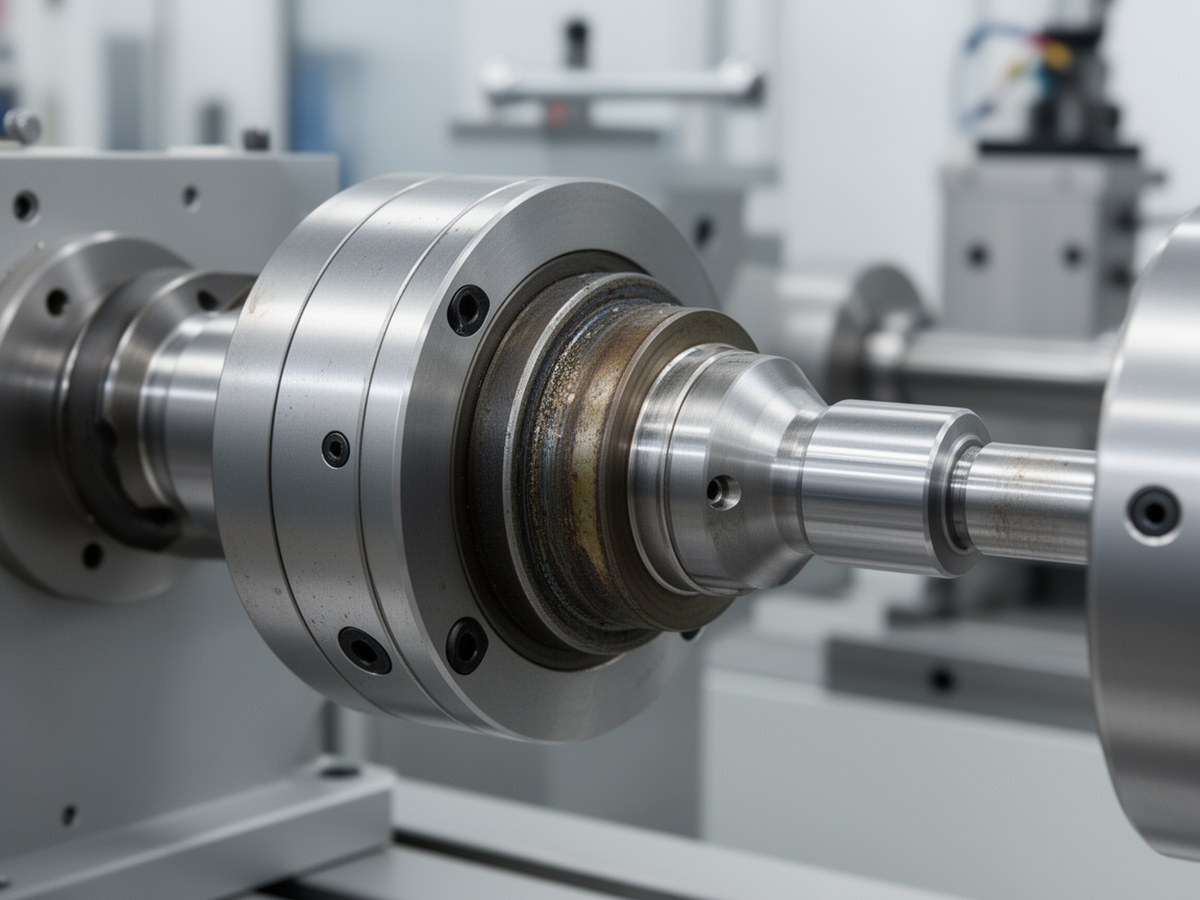

Как измеряют люфт и жесткость
Разместить перед таблицей условий измерения.
Классы передач для точного позиционирования
ШВП с преднатягом: компенсация осевого зазора преднатягом пары винт-гайка.
Волновые: многоточечный контакт через деформацию гибкого элемента, очень малый люфт.
Циклоидальные: высокая ударная стойкость и жесткость при больших моментах.
Планетарные прецизионные: малый люфт за счет точности изготовления и преднатяга.
Безлюфтовые муфты: устраняют свободный ход межвальной связи, но не заменяют редуктор.
Диапазоны ниже ориентировочные и зависят от серии, класса точности и методики испытаний.
| Тип | Люфт | Жесткость | КПД | Типичный шум |
|---|---|---|---|---|
| Волновая | 0,3-3 arcmin | Средняя-высокая | 70-90% | Шум зацепления и генератора волн |
| Циклоидальная | 0,5-3 arcmin | Высокая | 80-93% | Тональные компоненты от роликовых контактов |
| Планетарная прецизионная | 1-10 arcmin | Средняя-высокая | 90-97% | Шум зубчатых ступеней и подшипников |
ШВП с преднатягом: схемы и компромиссы
| Метод | Плюсы | Ограничения |
|---|---|---|
| Двойная гайка | Точная настройка, высокая жесткость | Сложнее сборка, выше цена |
| Увеличенные шарики | Компактность | Рост трения, сложнее тонкая подстройка |
| Разрезная гайка | Регулируемость в сервисе | Чувствительность к стабильности настройки |
Оценка преднатяга: Fpre ≈ (0,05...0,10) · Fwork,max. Точное значение проверяют по каталогу и тепловому расчету.
Расчет точности и жесткости кинематической цепи
Примем передаточное отношение редуктора как i = θin/θout (редукция, i > 1).
- Если люфт задан на входе:
Δθout = Δθin / i. - Если люфт задан на выходе:
Δθin = i · Δθout. - Линейная ошибка на радиусе r:
Δx = r · Δθout(θ в рад). - Для винтовой пары:
Δx = p · Δθ / (2π), где p - шаг винта.
Эквивалентная жесткость последовательной цепи: 1/Keq = Σ(1/Kj).
Суммарная погрешность: Δtot ≈ sqrt(Δbacklash² + Δelastic² + Δthermal² + Δcontrol²).
КПД и тепловой баланс
При длительных циклах рост температуры ухудшает точность через изменение зазоров и упругости.
Ploss = (1 - η) · Pin, ΔT ≈ Rth · Ploss, где η - КПД, Rth - тепловое сопротивление узла.
Для оценки TCO учитывают энергопотери, периодичность смазки, ресурсные замены подшипников/упругих элементов, простои на сервис.
Выбор и приемка: инженерный чек-лист (10 шагов)
- Задать требуемые точность, повторяемость и цикл.
- Привести нагрузки, скорости и инерции к выбранному валу.
- Выбрать класс передачи по моменту и передаточному отношению.
- Проверить люфт и мертвую зону в единых условиях измерения.
- Проверить крутильную жесткость и вклад остальных звеньев цепи.
- Оценить КПД, потери и тепловой режим в рабочем цикле.
- Проверить шум и вибрации для целевой среды (лаборатория, медтехника, цех).
- Согласовать ресурс, смазку и интервалы обслуживания.
- Провести FAT: люфт/жесткость/нагрев/вибрации по протоколу.
- Провести SAT на машине и зафиксировать базовые тренды состояния.
Диагностика и деградация: пороги реакции
Пороги удобно задавать относительно базового уровня после SAT.
| Параметр | Норма | Предупреждение | Действие |
|---|---|---|---|
| Люфт или мертвая зона | до +10% к базе | +10...25% | Проверка преднатяга и подшипников, внеплановый контроль |
| RMS вибрации | до +15% | +15...35% или новые гармоники | Диагностика зацепления, крепежа, центровки |
| Температура узла | до +5 °C к базе | +5...15 °C без роста нагрузки | Проверка смазки, трения, перекосов, тепловых отводов |
| Ток/момент привода | до +10% | +10...20% | Поиск закусываний и роста сопротивления хода |
Если превышены уровни предупреждения по двум и более параметрам одновременно, обслуживание обычно не откладывают.
Типовые ошибки проектирования
- Оценка точности только по паспортному люфту редуктора.
- Игнорирование жесткости муфты, валов, опор и основания.
- Чрезмерный преднатяг без теплового запаса.
- Смешение повторяемости и абсолютной точности в ТЗ и приемке.
- Сравнение редукторов по данным, снятым в разных условиях.
