Безопасная эксплуатация опорно-поворотного устройства строится на трех принципах: приоритет требований изготовителя, корректные измерения и однозначный алгоритм действий при отклонениях.
Коротко главное
- Документ не заменяет паспорт, РЭ и обязательные нормы промышленной безопасности.
- Критические признаки требуют немедленной остановки и вывода узла в дефектацию.
- Осевой и радиальный зазор измеряют по одной методике, в сопоставимых условиях, поверенными СИ.
- Статус фиксируют формально: эксплуатация разрешена, ограничена или запрещена.
- Оценивают не разовый замер, а тренд изменения зазора, вибрации и температуры.
Нормативная рамка и пределы применения: материал является рабочим регламентом и не заменяет обязательные требования. Приоритет критериев: (1) паспорт и РЭ конкретного узла, (2) обязательные нормы ПБ и метрологии, (3) локальный регламент предприятия. Все численные диапазоны в статье применяют только как типовые ориентиры, если для конкретной машины не установлены более строгие значения.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
Назначение и область применения
Регламент применяют для узлов грузоподъемной, строительной и специальной техники. Цель, единый порядок осмотров, измерений и решений по безопасности.
Термины и критерии оценки состояния
Осевой зазор (измерение), перемещение колец вдоль оси вращения при заданной схеме нагрузки.
Радиальный зазор (измерение), перемещение колец в радиальном направлении.
Предельное состояние, состояние, при котором дальнейшая работа создает недопустимый риск отказа.
Признаки опасного состояния
Критические (немедленный останов)
- Подклинивание, закусывание, резкие рывки поворота.
- Трещины, выкрашивание дорожек, разрушение крепежа.
- Подтвержденный выход параметра в критическую зону.
- Резкий скачок зазора за короткую наработку.
Предупреждающие (ограниченный режим)
- Рост шума и вибрации без подклинивания.
- Постепенный рост зазоров к предельной зоне.
- Неравномерный нагрев без критического перегрева.
- Ускоренное загрязнение смазки продуктами износа.
Критический признак сам по себе достаточен для запрета эксплуатации. Предупреждающие признаки требуют усиленного контроля и сокращения интервала повторных замеров.

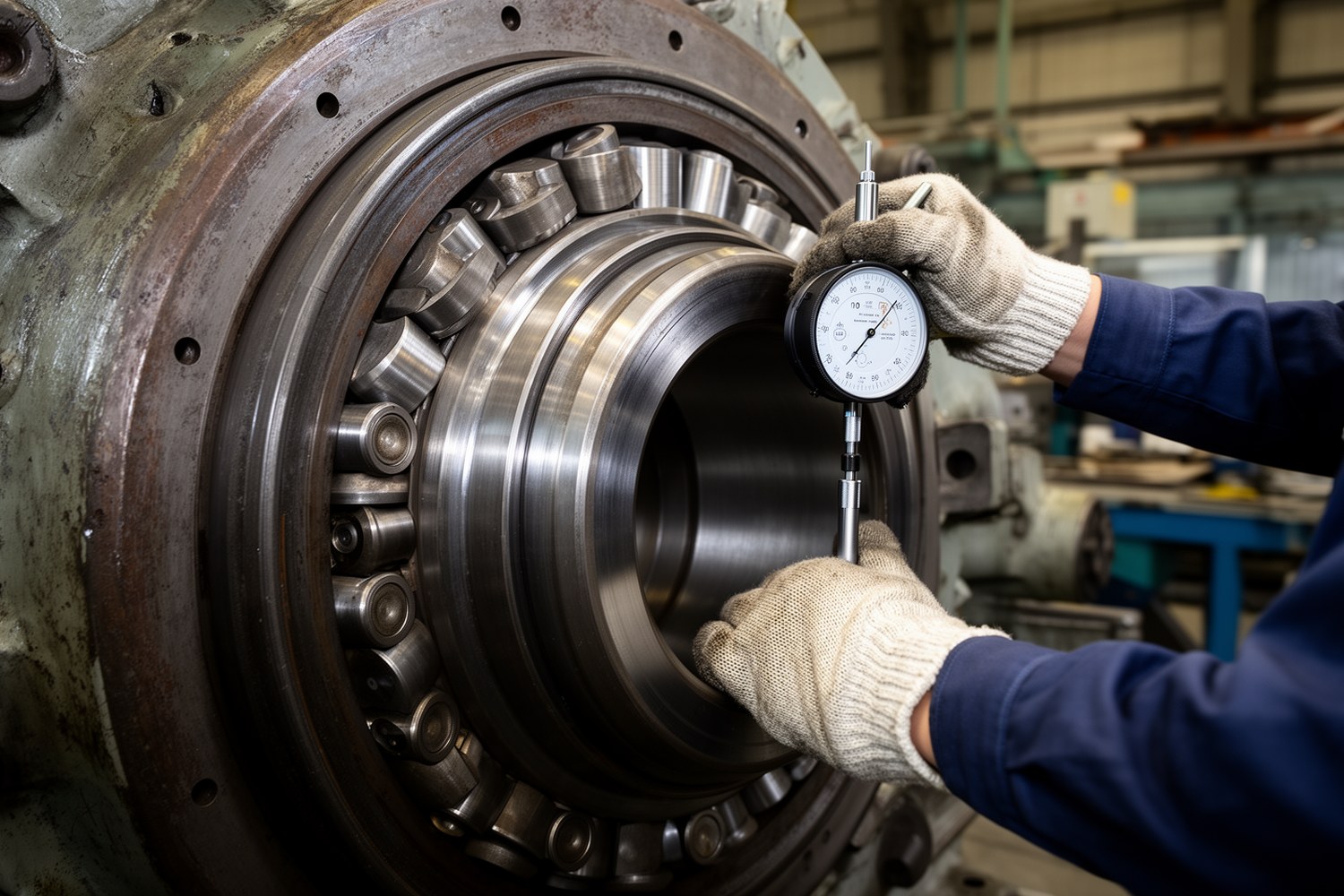

Порядок контроля и измерений
- Подготовка: очистка зоны, проверка крепежа, фиксация режима и нагрузки.
- СИ: индикаторы перемещений, виброметр, контактный термометр/тепловизор, динамометрический ключ.
- Точки замера: минимум 4 точки (шаг 90°), для крупных узлов 8 точек (шаг 45°).
- Повторяемость: минимум 3 повтора в точке, фиксация среднего и разброса.
- Сопоставимость: одинаковые нагрузка, температура, время прогрева и режим.
Метрология и прослеживаемость
- СИ, применяемые в сфере обязательного производственного контроля, используют с действующей поверкой (первичной/периодической, после ремонта, при необходимости внеочередной).
- В протоколе указывают тип СИ, заводской номер, дату поверки, срок действия и методику замера.
- Если разброс повторов выше критерия приемки серии по локальной методике, серию бракуют и повторяют измерение.
Частые ошибки при замере люфта
- Непостоянная нагрузка между повторами.
- База индикатора на загрязненной или деформируемой поверхности.
- Смешение осевого и радиального направлений.
- Сравнение серий, выполненных при разном температурном режиме.
| Диаметр, мм | Осевой зазор, мм (типовой ориентир) | Радиальный зазор, мм (типовой ориентир) | Действие при превышении |
|---|---|---|---|
| До 1000 | 0,5–0,8 | 0,3–0,5 | Ограничение режима или запрет, по паспорту и тренду |
| 1000–2000 | 0,8–1,2 | 0,5–0,7 | Ограничение режима или запрет, по паспорту и тренду |
| Свыше 2000 | 1,2–1,5 | 0,7–1,0 | Ограничение режима или запрет, по паспорту и тренду |
Вибродиагностика: пороги и интерпретация
Базовый вариант, пороги из паспорта/РЭ. Если чисел нет, применяют ISO 20816 (или действующий ГОСТ/эквивалент) для класса машины и оценивают СКЗ скорости вибрации (mm/s RMS).
| Условие | Числовой критерий | Статус | Действие |
|---|---|---|---|
| Нормальная зона | Не выше порога A/B выбранного класса | Разрешена | Плановый контроль |
| Предельная зона | Между порогами B/C и C/D | Ограничена | Снижение нагрузки, повторный замер, внеплановая диагностика |
| Критическая зона | Выше порога C/D | Запрещена | Немедленный останов и дефектация |
| Пример для локальной методики (класс II, если принят) | Границы 2,8 / 4,5 / 7,1 mm/s RMS | По зонам A-B-C-D | Только при официальном утверждении в регламенте |
| Режим | Нормальная, °C | Предельная, °C | Критическая, °C | Действие |
|---|---|---|---|---|
| Номинальный | До 60 | 61–80 | >80 | При критической, останов и дефектация |
| Интенсивный | До 70 | 71–90 | >90 | Снижение нагрузки, при росте останов |
| Кратковременно тяжелый | До 80 | 81–100 | >100 | Немедленное снижение режима, при превышении останов |
Алгоритм принятия решения (формальные условия)
- Если обнаружен любой критический механический дефект, то статус «запрещена», немедленный останов.
- Если вибрация в критической зоне (выше C/D) или температура выше критической или зазор выше предельного по паспорту, то статус «запрещена».
- Если критических условий нет, но есть хотя бы один параметр в предельной зоне или два предупреждающих признака одновременно, то статус «ограничена».
- Если все параметры в норме и тренд стабилен, то статус «разрешена».
- Если после корректирующих мер отклонение сохраняется в двух последовательных сериях измерений, то перевод в «запрещена» и вывод в ремонт.
Эскалация
- Оператор/механик смены, первичная фиксация симптомов и инициирование остановки.
- Руководитель эксплуатации, решение по ограниченному режиму и срокам повторного контроля.
- Технический руководитель (или назначенный приказом ответственный), финальное решение о запрете эксплуатации.
Диагностические методы и область применения
| Метод | Что выявляет | Периодичность | Ограничения |
|---|---|---|---|
| Визуальный контроль | Трещины, подтекания, деформации, разрушение крепежа | Сменный/еженедельный | Не выявляет скрытые дефекты |
| Анализ смазки | Продукты износа, вода, загрязнение | Квартальный | Нужна корректная пробоотборная дисциплина |
| Неразрушающий контроль (НК) | Поверхностные и внутренние дефекты | Квартал/полугодие | Требует квалифицированного персонала |
| Вибродиагностика | Дефекты тел качения, геометрические нарушения | Квартальный и внепланово | Зависит от режима и класса машины |
| Термография | Локальные зоны перегрева | Еженедельный и при жалобах | Требует сопоставимых условий съемки |

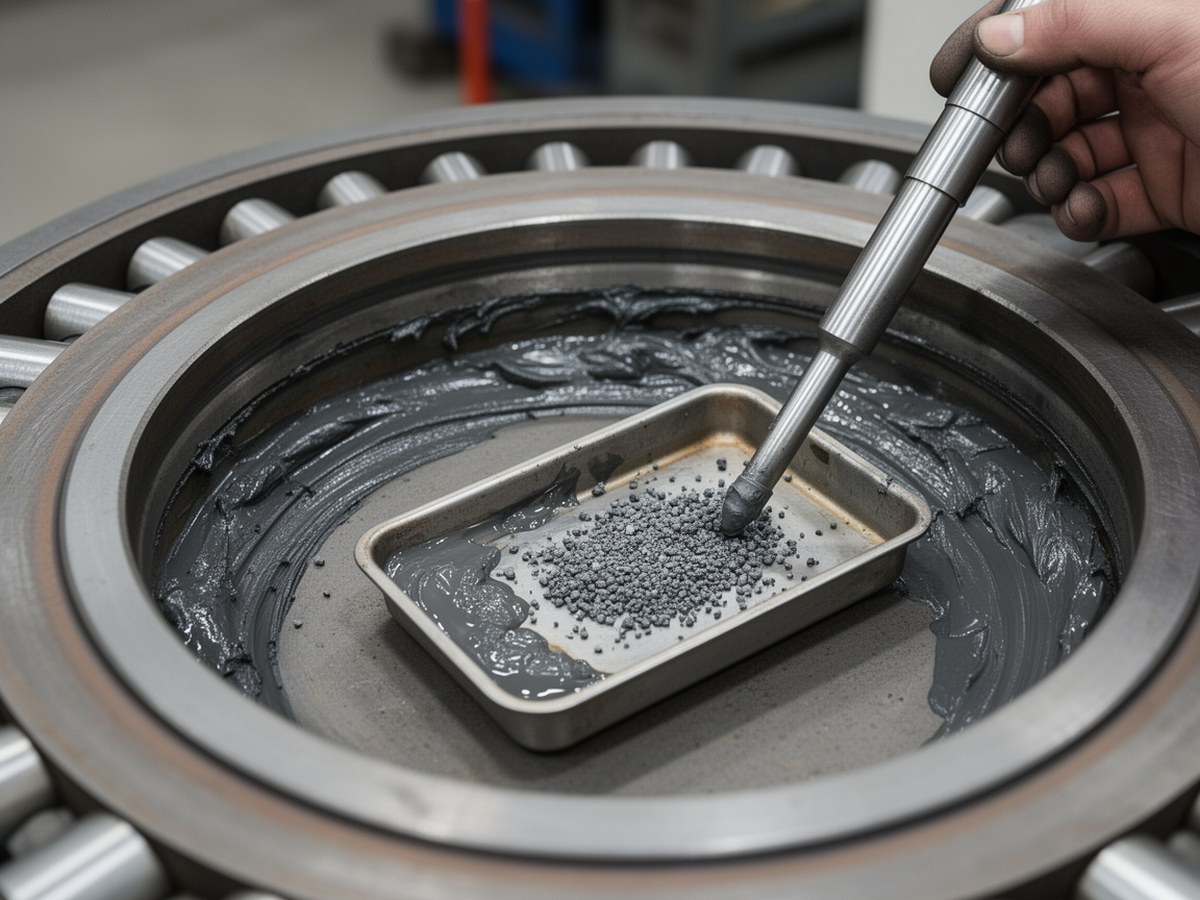

Контроль смазки как ранний индикатор износа
Фото уместно перед таблицей методов, чтобы связать лабораторный анализ с практикой диагностики.
Шаблон протокола измерений
| Поле | Что фиксировать |
|---|---|
| Идентификация узла | Машина, серийный номер, наработка |
| Условия | Нагрузка, температура среды, режим, прогрев |
| СИ | Тип, номер, дата поверки, срок действия |
| Результаты | Точки, повторы, среднее, разброс, тренд |
| Решение | Разрешена/ограничена/запрещена, меры, срок контроля |
| Подписи | Исполнитель, проверяющий, ответственный |
Трендовый анализ и формулы
v_z = (Z2 - Z1) / ((H2 - H1) / 1000) — темп роста зазора, мм/1000 моточасов.
R = (Z_lim - Z_cur) / v_z * 1000 — оценка остаточного ресурса, моточасы.
Периодичность профилактики
| Интервал | Операции | Ответственный |
|---|---|---|
| Сменный | Визуальный контроль, шум, рывки, локальная температура | Оператор/механик смены |
| Еженедельный | Крепеж, смазка, термопроверка | Служба эксплуатации |
| Квартальный | Осевой и радиальный зазор, вибрация, анализ смазки | Диагност/механик |
| Полугодовой | Расширенный НК, оценка ресурса | НК + инженер по надежности |
Типовые ошибки эксплуатации
- Перегруз и работа с превышением допустимого момента.
- Перекос и несоосность опорных поверхностей.
- Недостаточная смазка или загрязнение смазочного материала.
- Нарушение момента затяжки крепежа и пропуск повторной протяжки.
Короткие кейсы «симптом → статус → действие»
- Рывки + локальный перегрев > критической зоны → запрещена → немедленный останов, дефектация, НК.
- Рост зазора до предельной зоны без трещин → ограничена → снижение нагрузки, повторная серия замеров, план ремонта.
- Стабильные зазоры и вибрация в нормальной зоне → разрешена → плановый контроль по графику.
Итог
Надежная эксплуатация обеспечивается повторяемыми измерениями, прозрачными критериями браковки и формальным решением по статусу работы при каждом отклонении.
