Биение ШВП (шарико-винтовой передачи) контролируют как геометрический и эксплуатационный параметр. В практике диагностики важно не смешивать виды биения, условия измерения и ошибку хода: это разные показатели, которые по-разному влияют на точность и ресурс привода.
- Радиальное биение показывает отклонение поверхности винта относительно оси вращения.
- Осевое (торцевое) биение показывает отклонение торца или базовой поверхности вдоль оси.
- Статический контроль нужен для базовой геометрии, динамический, для поведения узла под вращением и нагрузкой.
- Допуски биения ШВП берут из актуальных данных конкретной серии и класса точности производителя.
Что считается биением ШВП и зачем его контролировать
Биение ШВП, это размах показаний индикатора при вращении винта или связанного элемента относительно выбранной базы. Контроль нужен для трех задач: подтверждение качества сборки, диагностика причин вибрации и снижение риска ускоренного износа.
Биение не равно ошибке шага. Ошибка шага определяет отклонение перемещения по длине хода, а биение характеризует геометрическое и кинематическое поведение при вращении. На станке обе погрешности могут проявляться одновременно, но устраняются разными методами.
Виды биения: радиальное, осевое, статическое и динамическое
Радиальное биение
Измеряется индикатором по цилиндрической поверхности винта. Влияет на поперечные колебания, вибрацию, шум и нагрузку на опорные подшипники.
Осевое (торцевое) биение
Измеряется по торцу или базовой упорной поверхности. Влияет на осевую стабильность, повторяемость реверса и контактные напряжения в опорах.
Статическое биение
Проверка при медленном вращении без рабочей нагрузки. Применяется для входного контроля, после ремонта и при монтаже.
Динамическое биение
Проверка на рабочих или близких к рабочим оборотах. Позволяет увидеть резонансные эффекты, влияние дисбаланса и нагрева.
Нормирование и допуски: как читать требования
Единых универсальных чисел для всех ШВП нет. На практике используют требования конкретного производителя, класса точности, диаметра винта, длины измерения и схемы опор. Если в документации одновременно встречаются разные системы классов, их нельзя напрямую смешивать без пояснения источника.
Предельные значения допусков на биение ШВП следует принимать только по актуальной документации на конкретную серию винта и по действующим стандартам, применимым к вашей конструкции и методу контроля.
| Как читать таблицу производителя | Что проверить перед сравнением |
|---|---|
| Измерительная длина | Сопоставима ли длина контроля (часто 300 мм) с вашей точкой и участком измерения |
| Класс точности | Совпадает ли класс для конкретной серии и стандарта (без смешения разных систем) |
| Диаметр винта | Использован ли диапазон диаметра, к которому относится ваш винт |
| Схема опор/базирование | Совпадает ли тип закрепления: в центрах, на призмах, в сборке с опорами |
| Состояние объекта | Отдельный винт или узел в сборке, есть ли преднатяг, муфта, внешняя нагрузка |
| Параметр | Что измеряется | Единица | Типовое влияние |
|---|---|---|---|
| Радиальное биение винта | Размах индикатора по цилиндрической поверхности при вращении | мкм | Вибрация, шум, износ опор |
| Осевое биение торца | Размах индикатора по торцу/упорной базе | мкм | Нестабильность позиционирования, перегрузка упорных подшипников |
| Ошибка хода (для сравнения) | Отклонение перемещения по длине хода | мкм на длину | Систематическая ошибка координаты |
Методика измерения: базирование, инструмент, порядок операций
Минимальный комплект: индикатор (для контроля в диапазоне единиц-десятков мкм обычно применяют дискретность 1 мкм; предельная погрешность прибора должна быть существенно ниже контролируемого допуска), стойка/кронштейн с достаточной жесткостью, призмы или центры, эталон для проверки индикатора, термометр, чистящие материалы.
Условия: стабильная температура, чистые базы, отсутствие заусенцев, корректная смазка, отсутствие внешних вибраций. Для сопоставимости результатов фиксируют температуру узла и окружающей среды.
- Очистить винт, торцевые базы и опорные поверхности.
- Установить винт на выбранную схему базирования (призмы или центры) и зафиксировать схему в протоколе.
- Проверить индикатор на нуль и повторяемость.
- Выбрать точки контроля по длине винта (например, у опор и в средней зоне).
- Провести медленное равномерное вращение, снять минимум 3 полных цикла на точку.
- Для динамического контроля повторить измерение на заданных об/мин с контролем нагрева.
- Зафиксировать максимум, минимум, размах и условия измерения.
Если измеряется биение в сборке, дополнительно фиксируют состояние муфты, преднатяг гайки, схему опор и наличие внешней осевой нагрузки. Без этого сравнение с предыдущими протоколами некорректно.

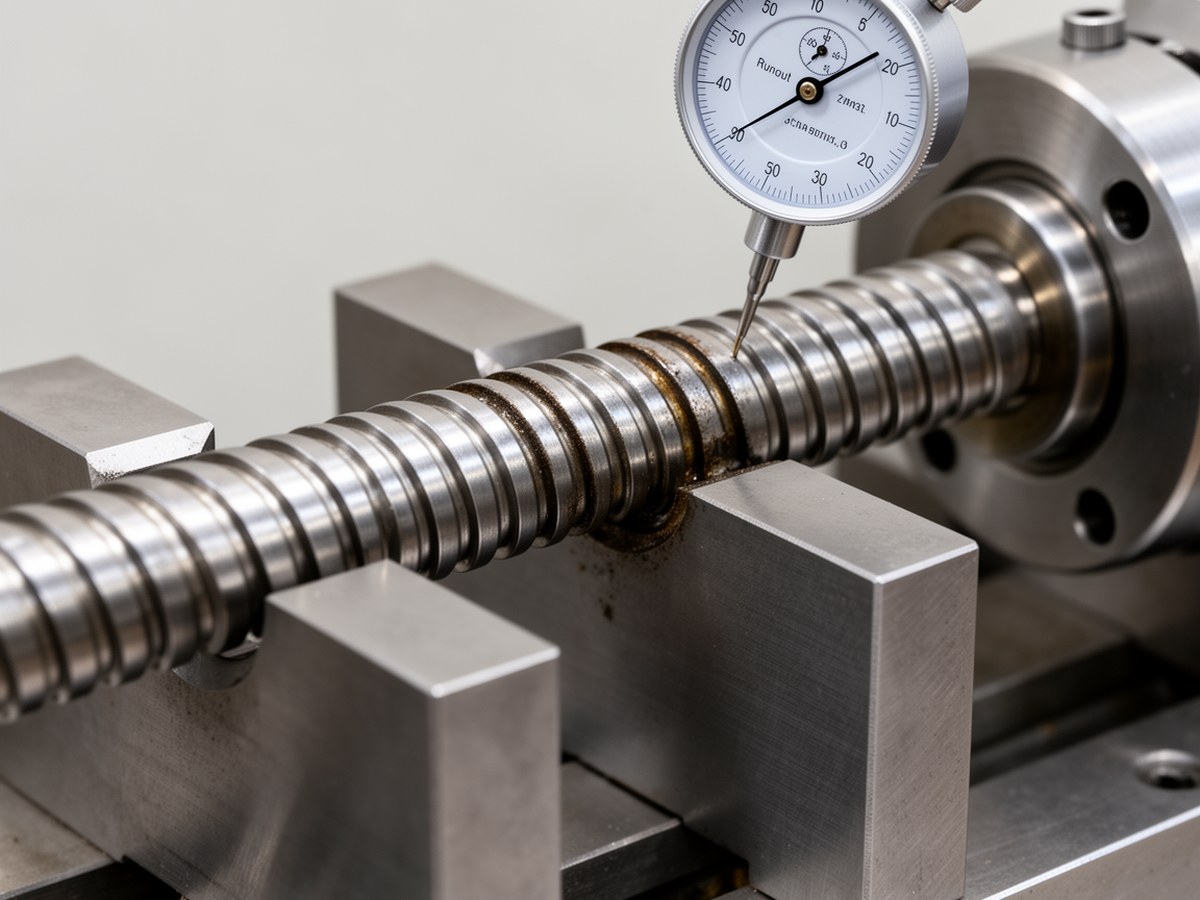

Базирование и установка индикатора
Фото рядом с пошаговой процедурой помогает быстро сверить правильность установки перед снятием показаний.
Метрологическая достоверность результата
Для приемки результата нужны три условия: исправный и поверенный прибор, повторяемость измерений и оценка неопределенности.
- Повторяемость: расхождение между повторами на одной точке не должно выходить за установленный в регламенте предел (часто 10-20% от допуска).
- Неопределенность: суммарную оценку получают с учетом погрешности индикатора, дрейфа нуля, температурного влияния и установки базы.
- Критерий приемлемости: результат интерпретируют только если измеренная величина устойчиво отличается от порога допуска с учетом неопределенности.
Обработка результатов и протокол контроля
R, полное радиальное биение (мкм); Rmax и Rmin, максимальное и минимальное показания индикатора в точке.
A, полное осевое (торцевое) биение (мкм); Amax и Amin, экстремальные показания по осевой базе.
\bar{R}, среднее по повторным прогонам; n, число повторов. Используется для оценки повторяемости контроля.
В протоколе указывают: тип биения, базу измерения, место съема, температуру, обороты, прибор и его дискретность, число повторов, итоговое значение и решение по узлу.
| Поле протокола | Что записывать |
|---|---|
| Объект контроля | Серия ШВП, диаметр, шаг, длина, номер узла |
| Тип проверки | Радиальное/осевое, статическое/динамическое |
| Базирование | В центрах, на призмах, в сборке с указанием опор |
| Режим | Температура, скорость вращения (об/мин), наличие нагрузки |
| Результаты | Rmax, Rmin, Amax, Amin, расчет размаха, повторяемость |
| Решение | Допуск/юстировка/ремонт/замена |
Как биение влияет на точность, вибрацию и ресурс узла
Рост радиального биения увеличивает переменную поперечную нагрузку на опорный узел, повышает вибрацию и шум. Это ускоряет износ дорожек качения, шариков и подшипников. Осевое биение чаще отражается на стабильности позиционирования и повторяемости при реверсе, особенно в узлах с высокой жесткостью контура управления.
При длительной работе в режиме превышения допусков возрастает риск локального перегрева, деградации смазки и потери ресурса гайки. Поэтому контроль биения рассматривают как регулярную часть диагностики, а не только как входной контроль геометрии.
Типовые ошибки измерений и источники ложного биения
| Симптом при измерении | Вероятная причина | Как проверить | Что сделать |
|---|---|---|---|
| Разброс между повторами | Нежесткая стойка индикатора | Контроль на эталоне, смена точки крепления | Увеличить жесткость установки |
| Периодический пик на одном угле | Загрязнение поверхности или локальный дефект | Очистка и повтор измерения | Удалить загрязнение, подтвердить дефект повтором |
| Плавный дрейф показаний | Температурный дрейф | Сравнить в холодном и прогретом состоянии | Стабилизировать температуру, фиксировать ΔT |
| Завышенное осевое биение в сборке | Перекос опор, ошибка базирования | Проверить соосность и торцы опор | Юстировка опорного узла |
| Несоответствие только в динамике | Дисбаланс, резонанс, муфта | Измерить на нескольких об/мин | Балансировка, смена режима, проверка муфты |
Расчетные оценки, полезные при интерпретации
Оценка теплового удлинения винта: \Delta L (мм), \alpha (1/°C), L0 (мм), \Delta T (°C). Применимо для равномерного нагрева без выраженного температурного градиента по длине.
Эквивалентная осевая жесткость системы: Ceq, Cv, Cg, Cop (обычно Н/мкм или Н/мм, в единой размерности). Применимо для линейно-упругой работы элементов в малых деформациях.
Упрощенная инженерная оценка критической частоты: ncr (об/мин), d и L в мм; коэффициент K берут из справочных таблиц для конкретной схемы закрепления (fixed-fixed, fixed-supported, supported-supported, fixed-free) и материала. Формула пригодна только для предварительного скрининга тонкого прямого винта до детального расчета; итоговое допустимое значение принимают по документации производителя и расчету конкретной конструкции.
Критерии действий по результатам контроля
- Проверить метод: база, прибор, повторяемость, температурные условия (см. раздел «Метрологическая достоверность результата»).
- Сравнить с допуском: использовать допуск именно для вашей серии, длины контроля, диаметра и схемы опор.
- Оценить симптомы: шум, вибрация, нагрев, ухудшение точности.
- Принять действие: эксплуатация, юстировка, ремонт или замена.
| Отношение к допуску | Состояние | Решение |
|---|---|---|
| ≤ 100% | В допуске, стабильная повторяемость | Эксплуатация по регламенту |
| 100-120% | Пограничная зона, часто монтажные причины | Повторный контроль, юстировка/перемонтаж, проверка опор и муфты |
| > 120% | Существенное превышение | Останов на диагностику, ремонт или замена по результатам дефектации |
| > 100% + рост вибрации/шума/температуры | Признаки деградации узла | Приоритетная сервисная остановка, не откладывать до планового ТО |
| Условия эксплуатации | Рекомендуемая периодичность контроля | Комментарий |
|---|---|---|
| Высокоточная обработка, многосменный режим | После монтажа, далее ежеквартально | С обязательной проверкой в динамике |
| Стандартная промышленная эксплуатация | После монтажа, далее 1 раз в 6-12 месяцев | Интервал ориентировочный, уточняется по фактической наработке и критичности оборудования |
| Пыльная/ударная среда | Чаще регламента, по состоянию вибрации и шума | Контроль смазки и уплотнений обязателен |
| После аварийной остановки или ремонта | Внепланово до ввода в работу | Сравнить с предыдущим протоколом |
Итоговый инженерный подход: сначала подтвердить корректность измерения, затем сравнить результат с допуском конкретной серии ШВП, после этого принимать решение по эксплуатации. Такой порядок снижает риск ложного брака и пропуска реального дефекта.
