Ниже приведен компактный расчетный контур для быстроходной шарико-винтовой передачи (ШВП): исходные данные, критическая скорость, допустимая рабочая скорость ШВП, эквивалентная жесткость, частотный запас, резонанс ШВП, тепловые деформации и верификация расчета ШВП.
Коротко главное
- Критическую скорость сначала считают в канонической SI-форме, после чего сверяют результат с каталожной формой для выбранной серии.
- Квазистатическую и динамическую жесткость нужно разделять: первая подходит для базовой оценки, вторая определяется частотой и настройкой привода.
- Инженерное решение принимают, только если одновременно выполняются ограничения по скорости, частотному запасу, жесткости и температуре.
Область применения и допущения
Материал рассчитан на проектный этап и предварительный выбор диаметра, длины и схемы опор. Для пограничных режимов, сложного монтажа и высокой точности обязательны МКЭ и стендовая проверка.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Приняты допущения: малые деформации, линейная упругость, раздельный анализ осевых и изгибных мод.
Исходные данные, обозначения, единицы
| Параметр | Обозначение | Единица | Комментарий |
|---|---|---|---|
| Наружный диаметр винта | d | мм | Быстрый прескрининг |
| Диаметр сердечника | d_k | мм | Жесткость и скорость |
| Пролет между опорами | L | мм | Главный фактор nкр |
| Шаг | P | мм | Связь оборотов и подачи |
| Модуль упругости | E | Па | Сталь: 2.0…2.1×10¹¹ |
| Плотность | ρ | кг/м³ | Сталь: 7800…7850 |
| Эквивалентная масса осевого контура | m_eff | кг | Нагрузка и приведенные инерции |
| Перегрев винта | ΔT | °C | Относительно базовой температуры |
| Коэффициент расширения | α_T | 1/°C | Сталь: 11…12×10⁻⁶ |
Граничные условия опор винта
| Схема | Обозначение | Каталожный коэффициент C_s | Эффект |
|---|---|---|---|
| Опора–опора | supported-supported | 4.7…5.0 | Низкая nкр |
| Фиксированная–опора | fixed-supported | 6.2…7.0 | Компромисс |
| Фиксированная–фиксированная | fixed-fixed | 10.0…10.5 | Максимальная nкр |
| Фиксированная–свободный конец | fixed-free | 1.8…2.0 | Самое жесткое ограничение |
C_s, k_b и k_pre берут из каталога конкретной серии и опорного узла. Базовая нормативная база: ISO 3408 и каталог производителя. Универсальных коэффициентов для всех серий нет.
Типовые схемы закрепления

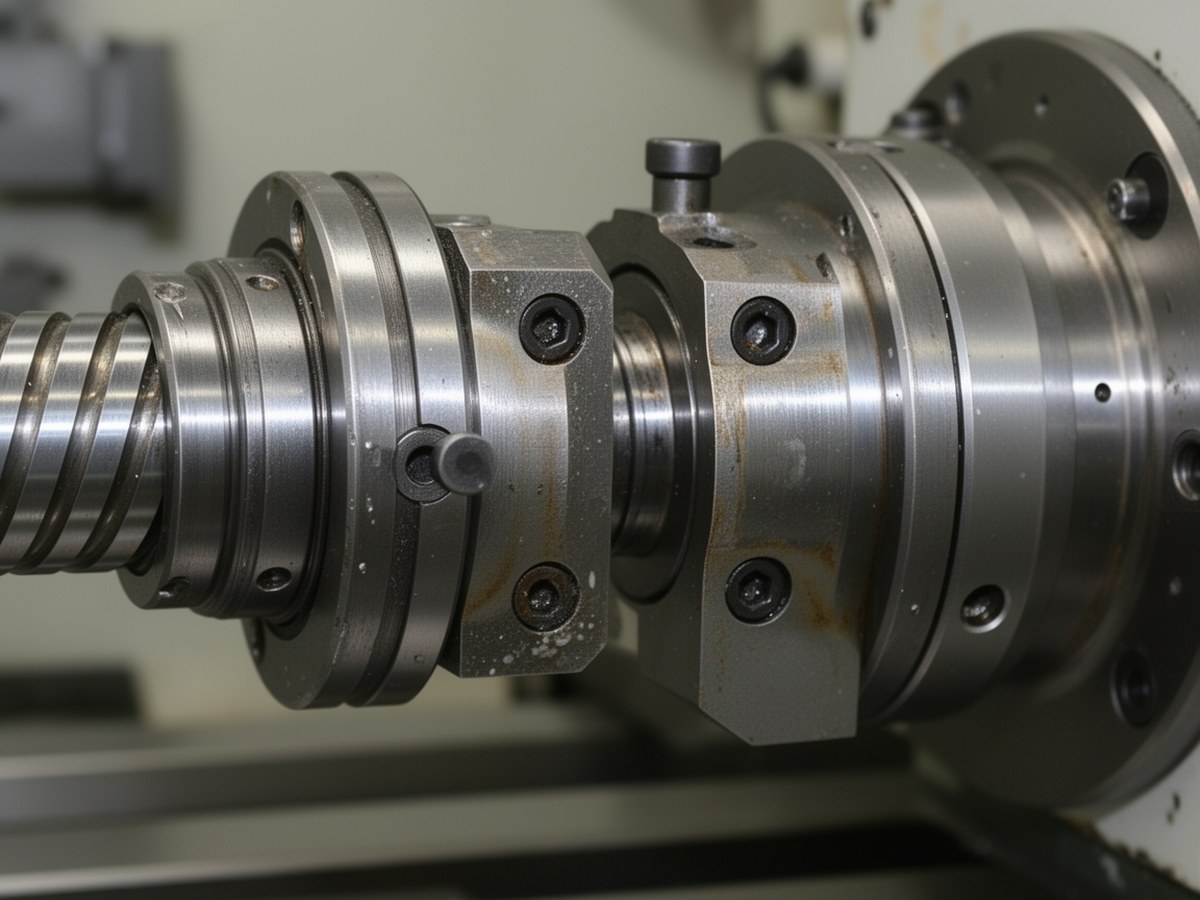

Иллюстрация помогает корректно выбрать коэффициент C_s для расчета nкр.
Пошаговый проектный расчет
1) Ввести геометрию, схему опор, профиль движения и температуру. 2) Рассчитать nкр и nдоп. 3) Рассчитать K_a,stat через податливости узлов. 4) Оценить f_n и частотный запас. 5) Оценить тепловое удлинение. 6) Сверить критерии и скорректировать конструкцию.
Критическая скорость и допустимая рабочая скорость ШВП
Базовая форма (SI):
β_1 задается граничными условиями, I и A относятся к сечению винта. Формула размерно корректна и используется как основа расчета.
Каталожная форма (мм, об/мин):
d_k и L в мм, C_s берется из методики конкретного каталога.
k_b учитывает податливость опорного узла (обычно 0.75…0.98), k_pre учитывает преднатяг (1.00…1.10), s_n обычно 0.70…0.85.
Осевая жесткость: квазистатическая и динамическая
K_a,stat используют для расчета деформации под нагрузкой и первичной оценки собственных частот.
В SI: K_s в Н/м, d_k и L в м.
Динамическая жесткость K_a,dyn не равна постоянному множителю от K_a,stat. Она зависит от частоты возбуждения, демпфирования и настроек сервоконтуров, поэтому ее берут из частотной модели (АЧХ/МКЭ/измерение).
Собственные частоты, источники возбуждения, частотный запас
Оценочные возбуждения: f_rev = n/60, f_pass = z·n/60, гармоники профиля ускорений и реверсов, частоты, связанные с настройками привода.
Обычно ориентируются на r_f ≥ 3, для высокоточных осей чаще 4…5.
Тепловые деформации
Если L в мм, результат в мм, если L в м, результат в м.
Минимальный протокол измерений: 4 датчика (две опоры, середина винта, зона гайки), запись в разгоне и на установившемся режиме, сравнение с прогнозом.
Сквозной числовой пример
Дано: d=32 мм, d_k=27 мм, L=1200 мм, P=10 мм, fixed-fixed, nраб=1800 об/мин, C_s=10.5, k_b=0.90, k_pre=1.05, s_n=0.80, E=2.1×10¹¹ Па, m_eff=85 кг, α_T=11.5×10⁻⁶ 1/°C, ΔT=8°C.
1) Скорость. nкр=10.5·(27/1200²)·10⁶≈1969 об/мин, nкр,уточ≈1861, nдоп≈1489 об/мин. При nраб=1800 условие по скорости не выполнено.
2) Квазистатическая жесткость. При K_s=250, K_c=380, K_n=1200, K_m=700 Н/мкм получаем K_a,stat≈112 Н/мкм (1.12×10⁸ Н/м).
3) Осевой резонанс. f_n≈(1/2π)·√(1.12×10⁸/85)≈183 Гц. Если f_exc,max≈60 Гц, то r_f≈3.05, запас минимально достаточный.
4) Тепло. ΔL=11.5×10⁻⁶·1200·8≈0.110 мм (110 мкм). При жестком бюджете точности нужна компенсация.
Быстрый прескрининг по d/L
| d (мм) | L (мм) | Схема | Ориентир nдоп (об/мин) |
|---|---|---|---|
| 25 | 800 | fixed-fixed | 1800…2500 |
| 32 | 1200 | fixed-fixed | 1400…1900 |
| 32 | 1200 | fixed-supported | 900…1300 |
| 40 | 1500 | fixed-fixed | 1200…1700 |
Критерии отбраковки и действия
| Проверка | Признак отказа | Что менять |
|---|---|---|
| Скорость | nраб > nдоп | Увеличить d_k, сократить L, ужесточить схему опор, снизить пик оборотов |
| Частотный запас | r_f < 3 (или ниже требования проекта) | Повысить K_a,stat, уменьшить m_eff, скорректировать профиль ускорений и настройки привода |
| Жесткость | Деформация под нагрузкой выше допуска | Повысить преднатяг в допустимых пределах, усилить опоры и монтаж, убрать слабое звено |
| Температура | ΔL превышает бюджет точности | Снизить потери, добавить охлаждение, включить термокомпенсацию |
Верификация расчета ШВП
| Сопоставление | Что сравнивать | Инструмент | Ориентир расхождения |
|---|---|---|---|
| Аналитика ↔ МКЭ | nкр, f_n, формы мод | МКЭ-модель | ±10…20% на ранней стадии |
| МКЭ ↔ стенд | Пики АЧХ и модальные частоты | Ударный молоток, вибродатчик | ±5…15% после калибровки |
| Тепловая модель ↔ измерение | T(x), дрейф оси | Термодатчики, линейка или интерферометр | Совпадение тренда и порядка величины |
