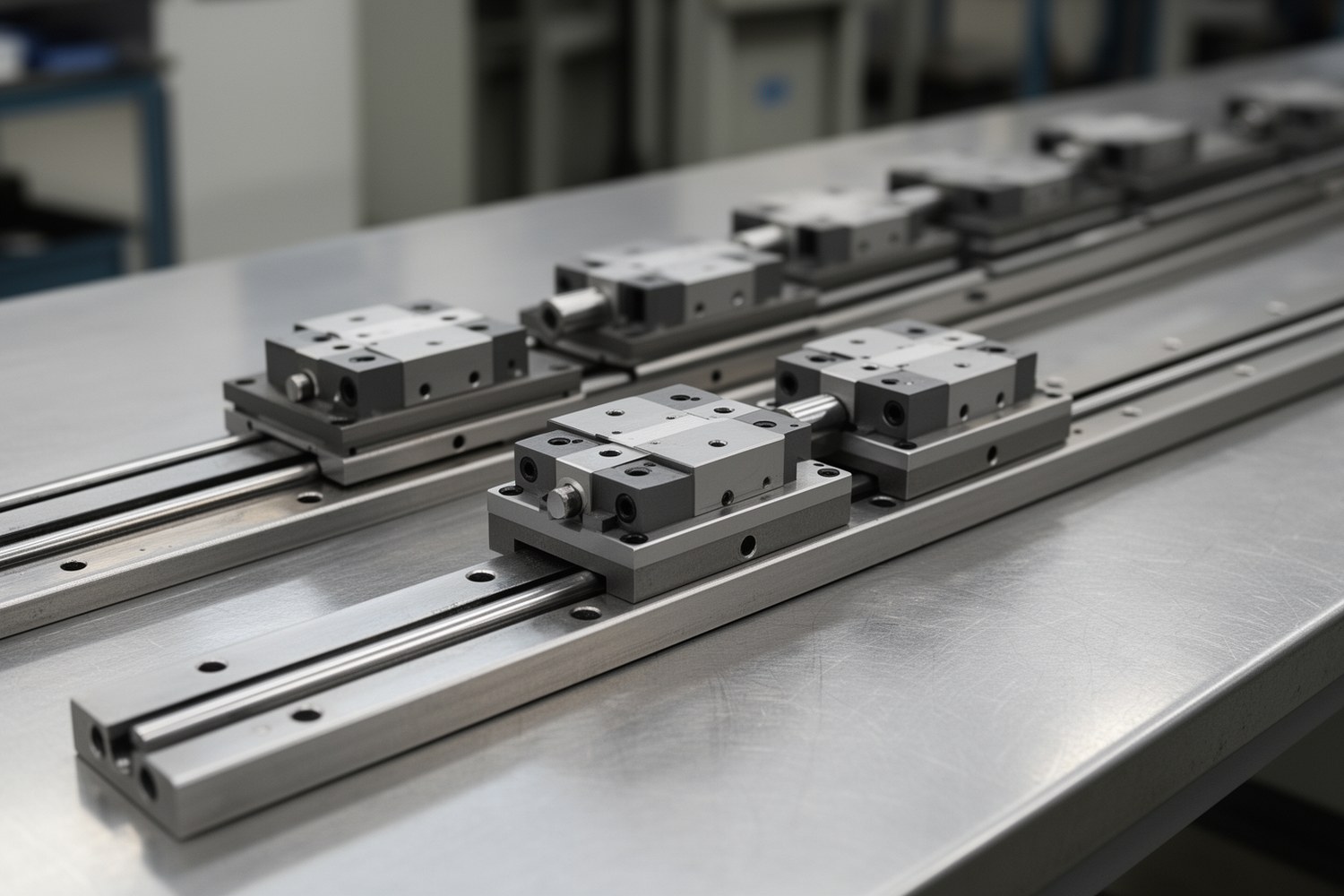

Бюджетные аналоги линейных направляющих выбирают не по одному признаку вроде «похожий рельс и подходящая каретка», а по набору проверяемых параметров. Для промышленного узла важны класс точности, грузоподъемность, ресурс, жесткость, преднатяг, качество обработки, документация и повторяемость партии. Цена имеет смысл только после подтверждения технической пригодности.
- Линейные направляющие нельзя заменять только по названию серии или внешнему сходству.
- Для замены нужно сверить монтажные размеры, посадочные базы, высоту каретки, отверстия рельса и допустимые отклонения.
- Ресурс L10 используют как ориентир, но фактическая долговечность зависит от монтажа, смазки, загрязнения, моментов и ударных нагрузок.
- Бюджетные аналоги требуют входного контроля: осмотра, проверки хода, люфта, геометрии, маркировки и документов.
Что считать бюджетным аналогом линейной направляющей
Бюджетный аналог представляет собой направляющую, которая по назначению и основным размерам может заменить более дорогую серию в конкретном узле. При этом она не обязана повторять ее точность, ресурс, жесткость и стабильность качества. В инженерном смысле аналогом считается не «похожая деталь», а комплект рельса и каретки с подтвержденными характеристиками.
Формулировки вроде «аналог Hiwin» или «совместимая серия» нужно воспринимать как повод для проверки, а не как гарантию. Даже при совпадении ширины рельса и межосевых расстояний могут отличаться профиль дорожек качения, высота каретки под нагрузкой, класс преднатяга, уплотнения и допустимые моменты.
Промышленные линейные направляющие не следует смешивать с мебельными направляющими для ящиков. У них разные нагрузки, точность, принцип работы, требования к ресурсу и монтажу.
Основные типы направляющих
Перед сравнением цены и брендов нужно выбрать тип направляющей. Ошибка на этом этапе приводит к проблемам, которые нельзя компенсировать только более точным монтажом. Профильные линейные направляющие применяют там, где важны жесткость и повторяемость, а круглые валы с опорой чаще используют в более простых перемещениях.
| Тип | Где применяют | Преимущества | Ограничения |
|---|---|---|---|
| Профильные шариковые | ЧПУ, автоматизация, упаковочные машины, портальные оси | Хорошее сочетание точности, грузоподъемности и доступности | Чувствительны к загрязнению, перекосам и качеству посадочных поверхностей |
| Профильные роликовые | Тяжелые оси, станки, узлы с повышенной жесткостью | Выше жесткость и допустимые моменты | Дороже, требовательнее к монтажу и геометрии основания |
| Миниатюрные | Приборы, компактные механизмы, малые координатные оси | Малые габариты и масса | Ограниченная грузоподъемность, высокая чувствительность к загрязнению |
| Круглые валы с опорой | Вспомогательные механизмы, простые перемещения, ремонтные решения | Проще монтаж, ниже требования к основанию | Меньшая жесткость и точность по сравнению с профильными рельсами |
Роликовые линейные направляющие выбирают не как «усиленную версию» шариковых для любого узла, а под конкретные требования по жесткости, моментам и монтажной базе. При слабом основании их преимущества могут не раскрыться.
Ключевые параметры выбора
Техническую оценку начинают с требований узла. Нужно понимать массу перемещаемого узла, направление нагрузки, ускорения, наличие моментов, требуемую точность позиционирования, скорость, длину хода, режим смазки и загрязненность среды.
Точность
Класс точности влияет на прямолинейность, параллельность, высотные отклонения кареток и повторяемость движения. Для вспомогательных осей часто достаточно нормального класса, для станочных узлов требуется более строгая проверка.
Грузоподъемность
Сравнивают динамическую и статическую грузоподъемность, а также допустимые моменты по трем осям. Одинаковый типоразмер у разных производителей не означает одинаковый запас.
Преднатяг
Преднатяг уменьшает люфт и повышает жесткость, но увеличивает сопротивление движению и требования к монтажу. У бюджетных аналогов важно проверить, соответствует ли фактический ход заявленному классу.
Жесткость
Жесткость зависит от профиля, элементов качения, контакта дорожек, основания и затяжки крепежа. Недостаточная жесткость проявляется вибрациями, волной на обработке и уходом размера под нагрузкой.
| Параметр | Что проверять | Почему важно |
|---|---|---|
| Класс точности | Допуски на высоту, ширину, параллельность, прямолинейность | Определяет пригодность для точного позиционирования и обработки |
| Динамическая грузоподъемность | Значение C в Н или кН для выбранной каретки | Используется при оценке ресурса L10 |
| Статическая грузоподъемность | Значение C0 и допустимые статические моменты | Важна при ударах, зажимах, остановках и перегрузках |
| Преднатяг | Класс, плавность хода, сопротивление перемещению | Влияет на люфт, нагрев, ресурс и требования к монтажу |
| Материал и твердость | Марка стали, термообработка, стабильность дорожек качения | Связаны с износом, контактной усталостью и сохранением геометрии |
| Уплотнения и смазка | Наличие торцевых и боковых уплотнений, тип смазочного канала | Определяют защиту от пыли, стружки и потери смазки |
У многих закаленных дорожек качения встречается твердость порядка 58–62 HRC, но этот диапазон нельзя считать универсальной нормой для всех серий. Корректный ориентир нужно брать из паспорта или каталога выбранной направляющей.
Совместимость с существующим узлом
Совместимость проверяют до закупки партии. Замена линейных направляющих требует сравнения не только ширины рельса, но и полной геометрии установки: высоты каретки, ширины и формы рельса, расстояния между отверстиями, диаметра крепежа, длины рельса, расположения торцевых отверстий, посадочных баз и доступности смазочных точек.
Для ремонта действующего оборудования особенно важна высота от монтажной плоскости рельса до рабочей плоскости каретки. Разница даже в доли миллиметра может изменить соосность винтовой пары, положение датчиков, зазоры кожухов и распределение нагрузки между параллельными направляющими.
Нельзя без проверки ставить каретку одного производителя на рельс другого производителя. Даже если каретка надевается на рельс, различия профиля дорожек качения могут вызвать шум, заедание, повышенный износ и потерю точности.
| Элемент совместимости | Что сверить | Типичная ошибка |
|---|---|---|
| Рельс | Ширина, высота, шаг отверстий, диаметр крепежа, фаски, длина | Совпадает ширина, но не совпадает шаг или торцевой остаток |
| Каретка | Высота, ширина, длина, отверстия, резьба, рабочая плоскость | Каретка подходит по рельсу, но меняет высоту узла |
| Посадочные базы | Боковой упор, плоскостность, параллельность, шероховатость | Новый комплект ставят на неподготовленное основание |
| Параллельные оси | Расстояние между рельсами, перекос, распределение нагрузки | Одна направляющая работает как базовая, вторая зажата перекосом |
| Обслуживание | Доступ к пресс-масленке, уплотнениям, крепежу и кожухам | После установки невозможно нормально смазывать каретку |

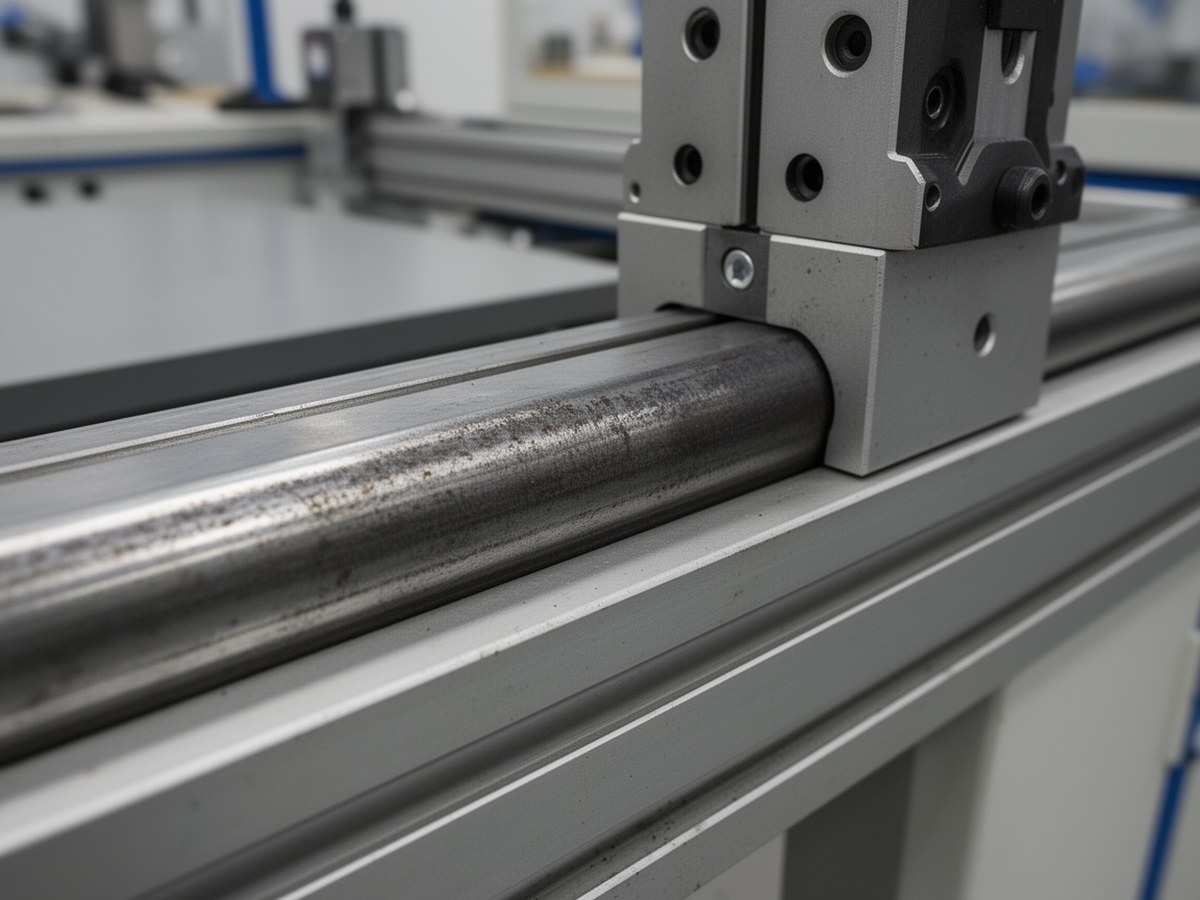

Проверка монтажных размеров
Схема уместна рядом с разделом о совместимости, где описаны высота каретки, ширина рельса и посадочные базы.
Когда аналог нельзя считать взаимозаменяемым
Аналог нельзя считать взаимозаменяемым, если совпадает только типоразмер, но не совпадают высота каретки, профиль дорожек, класс точности, преднатяг, допустимые моменты, схема смазки или требования к посадочным поверхностям. Особенно осторожно нужно относиться к замене только каретки без рельса: физическая установка не подтверждает правильный контакт элементов качения.
Если производитель не дает данных по C, C0, преднатягу, точности и условиям монтажа, такую направляющую можно оценивать только как деталь с неизвестным ресурсом. Для ответственного оборудования этого обычно недостаточно.
Качество изготовления и документация
У бюджетных аналогов основной риск часто связан не с тем, что они заведомо непригодны, а с разбросом качества между партиями. Поэтому важны повторяемая маркировка, понятный паспорт, указанные классы точности и преднатяга, сведения о грузоподъемности, сертификаты, протоколы контроля и возможность получить одинаковые каретки при повторной поставке.
Косвенные признаки контролируемого производства: ровная шлифованная поверхность дорожек, отсутствие забоин, стабильный ход всех кареток из партии, аккуратные заглушки отверстий, читаемая маркировка, защитная упаковка и консервационная смазка без следов коррозии.
| Признак | Качественный аналог | Проблемный аналог |
|---|---|---|
| Маркировка | Серия, размер, партия, класс или код исполнения читаются однозначно | Маркировка отсутствует, отличается на одинаковых деталях или легко стирается |
| Ход каретки | Равномерный, без рывков, заеданий и резких участков | Есть провалы, закусывание, заметный шум или разный ход у кареток партии |
| Поверхность | Дорожки чистые, без раковин, задиров и следов коррозии | Видны риски, пятна, сколы, повреждения кромок |
| Документы | Есть паспорт, основные нагрузки, допуски, рекомендации по смазке | Нет данных по C, C0, классу точности, преднатягу и материалу |
| Комплектность | Каретки, рельсы, заглушки, крепежные элементы и упаковка соответствуют заказу | Разная комплектация, поврежденные заглушки, нет защиты от загрязнения |
Входной контроль партии
Входной контроль нужен до установки в оборудование, особенно если направляющие идут в ремонт, серийную сборку или узел с дорогим простоем. Для единичного прототипа проверка может быть упрощенной, но полностью отказываться от нее рискованно.
| Шаг | Действие | Что фиксировать |
|---|---|---|
| 1 | Осмотреть упаковку, консервацию и поверхности | Коррозию, забоины, загрязнение, повреждение кромок |
| 2 | Проверить маркировку и комплектность | Серию, размер, партию, число кареток, заглушки, документы |
| 3 | Прокатить каретку по всей длине рельса | Равномерность хода, шум, заедание, изменение усилия |
| 4 | Проверить люфт и преднатяг доступным методом | Радиальный или боковой люфт, субъективно разный ход кареток |
| 5 | Измерить ключевые размеры | Высоту каретки, ширину рельса, шаг отверстий, длину, плоскостность установки |
| 6 | Оценить геометрию на контрольной базе | Параллельность, прямолинейность, перекос относительно посадочной плоскости |
| 7 | При необходимости проверить твердость | Ориентировочную твердость дорожек и стабильность по партии |
| 8 | Сверить документы | Значения C, C0, класс точности, преднатяг, рекомендации по смазке |
Признаки отказа от покупки
От партии лучше отказаться или отправить ее на дополнительную проверку, если нет маркировки, отсутствуют данные по C и C0, не указан класс точности или преднатяг, каретки одной партии идут с заметно разным усилием, на дорожках есть коррозия и забоины, а поставщик не может предоставить базовые документы.
Расчет ресурса и нагрузки
Ресурс L10 служит расчетным ориентиром, а не гарантией фактической службы. Он показывает путь, который при заданных условиях должны пройти 90% одинаковых направляющих без усталостного отказа. Для шариковых профильных направляющих часто применяют кубическую зависимость от отношения динамической грузоподъемности к эквивалентной нагрузке.
где L10: номинальный ресурс, км; C: динамическая грузоподъемность, Н; P: эквивалентная динамическая нагрузка, Н. Запись приведена как распространенный инженерный ориентир: базовая длина 50 км, коэффициенты и показатель степени зависят от стандарта и каталога выбранной серии. Для окончательного расчета нужно использовать документацию производителя.
Эквивалентная нагрузка не сводится к массе перемещаемого узла. На нее влияют ускорения, моменты, смещение центра тяжести, ударные режимы, число кареток, расстояние между ними, монтажные погрешности, смазка и загрязнение. Если исходных данных нет, расчет ресурса остается предварительной оценкой пригодности, а не расчетной методикой.
Экономическая оценка
Экономику рассматривают после того, как направляющая прошла технический отбор. Низкая цена закупки может быть оправдана в прототипе или вспомогательной оси, но в критичном оборудовании важна совокупная стоимость владения: монтаж, настройка, обслуживание, замена, запасные части и простой.
где TCO: совокупная стоимость владения; Cзак: закупка; Cмон: монтаж и настройка; Cобсл: обслуживание; Cзам: вероятная замена; Cпростоя: потери от остановки оборудования.
Если простой линии дорогой, экономия на рельсах и каретках может быть незначимой по сравнению с риском остановки. Если узел легко доступен, нагрузка умеренная, а запасные комплекты есть на складе, бюджетный аналог может быть технически и экономически разумным.
Условия эксплуатации
Пыль, стружка, абразив, влажность, мойка, перепады температуры и редкое обслуживание могут снизить ресурс сильнее, чем разница между ценовыми сегментами. Для бюджетных направляющих особенно важно заранее проверить уплотнения, доступ к смазке, совместимость смазочного материала, наличие кожухов и защиту рельса по всей длине хода.
Если узел работает в загрязненной зоне, нужно предусмотреть регулярную смазку, очистку рельсов, защитные ленты или кожухи. Без этого даже направляющая с достаточной грузоподъемностью может быстро потерять плавность хода.
Где бюджетные аналоги допустимы
| Область применения | Уровень риска | Комментарий |
|---|---|---|
| Прототипы, учебные стенды, макеты | Низкий | Обычно допустимо при базовой проверке хода и размеров |
| Малонагруженные вспомогательные оси | Низкий или средний | Нужно проверить ресурс, загрязнение и доступ к смазке |
| Упаковочные и транспортные механизмы | Средний | Важны защита от пыли, повторяемость партии и запасные комплекты |
| Ремонт некритичных узлов | Средний | Нужна точная проверка совместимости с существующим основанием |
| Линейные направляющие для ЧПУ во вспомогательных осях | Средний или высокий | Допустимость зависит от точности, жесткости, защиты от загрязнения и цены простоя |
| Высокоточные станочные оси | Высокий | Обычно требуется направляющая с подтвержденным классом точности и стабильной документацией |
| Непрерывное производство с дорогим простоем | Высокий | Экономию нужно сравнивать со стоимостью остановки и ремонта |
Когда лучше не экономить
От бюджетного аналога лучше отказаться, если нет данных по динамической и статической грузоподъемности, классу точности, преднатягу, материалу, твердости или смазке. Также риск высок, если направляющие работают в непрерывном цикле, испытывают ударные нагрузки, стоят в труднодоступном месте или отвечают за точность обработки.
К критичным случаям относятся высокоточные станки, тяжелые портальные оси, оборудование с дорогим простоем, узлы без быстрого доступа для ремонта, серийные машины с высокой ответственностью и системы, где потеря жесткости сразу влияет на качество продукции. В таких условиях направляющая более высокого класса часто снижает не только технический, но и экономический риск.
Отдельный случай: замена в парных направляющих на станке. Если одна сторона имеет другую жесткость или высоту, нагрузка перераспределяется, появляется внутреннее напряжение, растет износ и ухудшается плавность перемещения. В таких узлах экономия должна подтверждаться расчетом, измерениями и пробной установкой.
Краткий чек-лист выбора
- Определить тип направляющей: профильная шариковая, роликовая, миниатюрная или круглый вал с опорой.
- Собрать исходные нагрузки: массу, ускорения, моменты, режим работы, загрязнение и требования к точности.
- Сравнить C, C0, допустимые моменты, класс точности, преднатяг и рекомендации по смазке.
- Проверить совместимость рельса и каретки по монтажным размерам, высоте, отверстиям, длине и посадочным базам.
- Запросить паспорт, маркировку партии, основные допуски и данные по ресурсу.
- Провести входной контроль партии до установки в оборудование.
- Оценить TCO с учетом замены, обслуживания, запасных комплектов и возможного простоя.
Бюджетные аналоги линейных направляющих могут быть рабочим решением, если условия применения понятны, а партия проверена. Чем выше точность, нагрузка и цена простоя, тем меньше должно быть допущений и тем важнее подтвержденные данные производителя.
