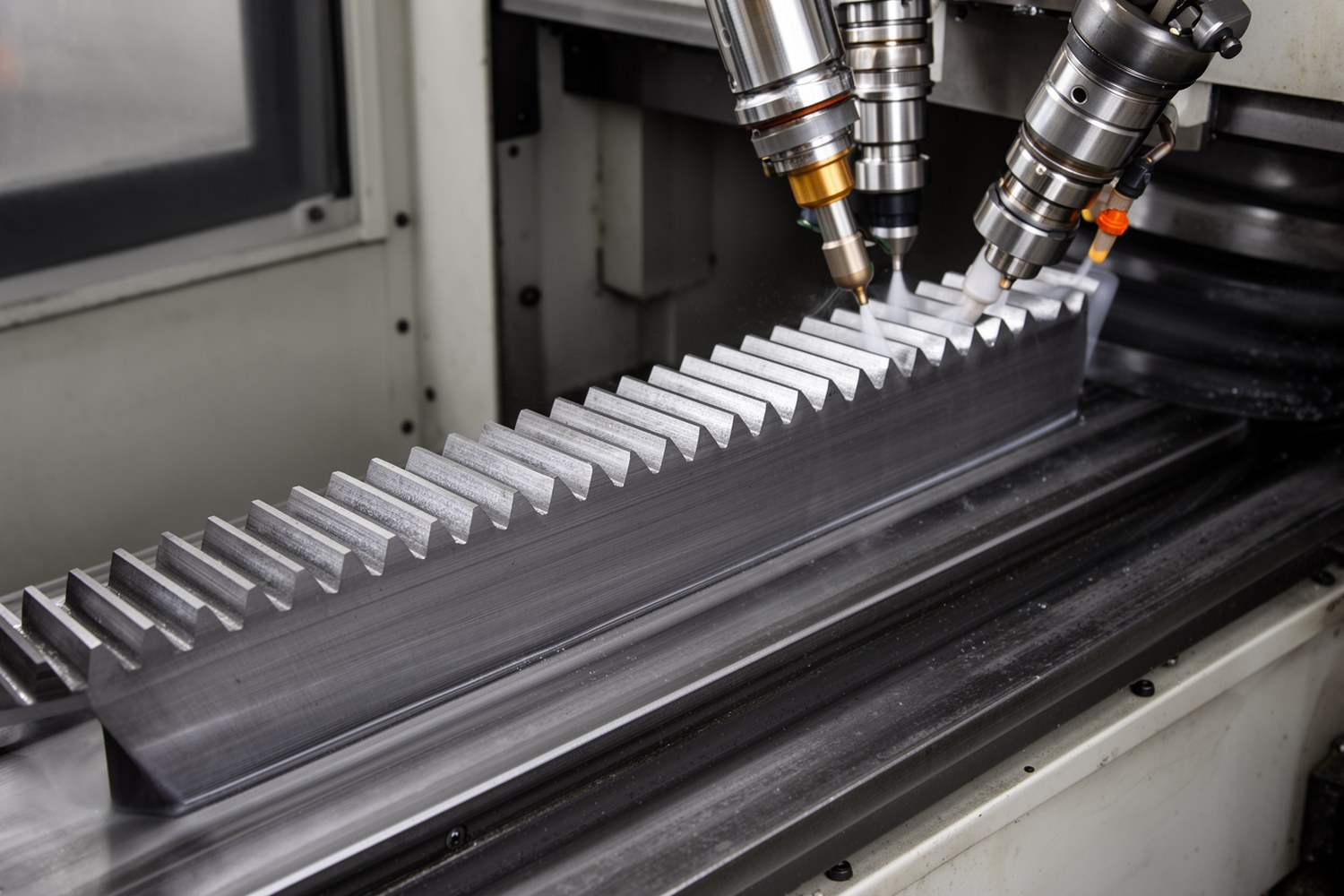

Чистовая обработка зубьев реек после закалки нужна, чтобы восстановить профиль и шаг после деформаций ТО и обеспечить стабильный контакт в зацеплении. Рабочая логика: сначала восстановить геометрию шлифованием, затем при необходимости добавить финиш по микрорельефу.
Коротко главное
- Шлифование доводит геометрию, а хонингование и суперфиниширование улучшают микрорельеф, акустику и ресурс.
- Классы «стандартный», «повышенный» и «прецизионный» задают только через конкретный чертеж и выбранный стандарт (ГОСТ/ISO).
- ЭХО и притирка для реек применяют точечно, они не заменяют шлифование как универсальный процесс.
- Межоперационный контроль обязателен после термообработки и после шлифования, чтобы дефект не переходил на финальную операцию.
Мини-глоссарий: m - модуль, p - шаг, Ra - шероховатость, HRC - твердость, Z - припуск на сторону, a_e - глубина резания, V_f - подача.
Компрессорное масло Atlas Copco Paroil S ISO VG: 46, 20 л, синтетика109 200 ₽ Без НДС
Нормативная рамка допусков и точности
Формулировки «стандартный/повышенный/прецизионный» используют только как внутренние уровни маршрута. Приемку задают параметрами чертежа и ссылкой на применяемый стандарт (обычно ГОСТ 13755 для реек; при контрактной поставке возможна привязка к ISO-рамке предприятия).
Важно: допуски зубчатой рейки после шлифования фиксируют раздельно по профилю, шагу и прямолинейности, а не одним «классом качества».
Что меняет термообработка в геометрии рейки
| Отклонение | Типовой диапазон* | Влияние |
|---|---|---|
| Коробление по длине | 0,1-0,5 мм/м | Плавающий боковой зазор, шум |
| Искажение профиля | 10-80 мкм | Локальный контакт, износ |
| Накопленная погрешность шага рейки | десятки мкм на контролируемой базе | Кинематическая ошибка передачи |
| Разброс твердости по длине | ±2...5 HRC | Неравномерный отклик на шлифование |
*Типовые значения для стальных реек после объемной закалки/отпуска в распространенных диапазонах m. Для другой марки, схемы ТО и длины рейки диапазоны уточняют по статистике партии.
Деформации после ТО
Поставить перед таблицей отклонений.
Выбор метода: где реально применимы шлифование, хонингование, суперфиниширование, притирка, ЭХО
| Метод | Типичный съем, мм/сторону | Ra, мкм | Границы применимости для реек |
|---|---|---|---|
| Шлифование | 0,05-0,30 | 0,4-1,2 | Базовый и основной метод восстановления геометрии |
| Хонингование | 0,01-0,05 | 0,2-0,6 | После шлифования, когда нужна более низкая шероховатость и меньший шум |
| Суперфиниширование | 0,002-0,015 | 0,05-0,20 | Для трибологии и ресурса; крупные ошибки шага/профиля не исправляет |
| Притирка | 0,005-0,02 | 0,1-0,4 | Обычно для парной доводки в специзделиях, ограниченно в серийном потоке |
| ЭХО | 0,03-0,15 | 0,2-0,8 | Локальные задачи по труднообрабатываемым материалам/зонам; редко как основной маршрут реек из-за сложности процесса и требований к стабильности профиля |
Decision-flow выбора маршрута
- Задать требования чертежа: профиль, шаг, накопленная погрешность шага рейки, прямолинейность, Ra, шум.
- Проверить, закрывает ли их стабильное шлифование на текущем оборудовании.
- Если геометрия в допуске, но Ra/шум не закрыты, добавить хонингование.
- Если требуется минимальный коэффициент трения и повышенный ресурс, рассмотреть суперфиниширование.
- Притирку и ЭХО включать только при специальных технических ограничениях.
Назначение припуска после ТО: пример по 95-му перцентилю
Пример (условная рейка m=4, сталь 40Х, партия 30 шт): по результатам после ТО получено P95 по геометрии 0,11 мм, дефектный слой 0,05 мм, установка 0,02 мм, резерв 0,02 мм.
Назначенный припуск 0,20 мм/сторону проверяют на пилотной подгруппе и корректируют по фактической стабильности профиля и тепловому следу.
Режимы шлифования и риск термоповреждений
Ключевая связка: a_e, V_f, состояние круга, правка, подача СОЖ. Прижог при шлифовании зубчатых реек чаще связан не с одним параметром, а с суммарным тепловложением.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Цветовые пятна/прижог | Большой a_e, плохое попадание СОЖ, затупление круга | Снизить a_e и V_f на чистовом проходе, сократить интервал правки, стабилизировать СОЖ |
| Микротрещины | Термоперегрузка + остаточные напряжения | Смягчить режим, выполнять контроль NDT для риск-партий |
| Завал профиля | Износ круга, неверная компенсация | Перенастроить правку и профильную коррекцию |
Контроль и приемка: 100% или выборочный
| Этап | Формат контроля | Что контролировать |
|---|---|---|
| После ТО | 100% для новой детали/нового режима ТО; далее выборочный по стабильной статистике | Твердость, прямолинейность, грубые деформации |
| После шлифования | 100% по критичным параметрам на запуске партии, далее план выборки | Профиль, шаг, накопленная погрешность шага рейки, Ra |
| Выходной контроль | По плану приемки (например, AQL 0,65-1,0 для серийных партий; ужесточение при рекламациях) | Полный набор допусков + NDT при признаках термоповреждений |
Практика: межоперационный контроль зубчатых реек обязателен в точках «после ТО» и «после чистового шлифования», иначе дефекты переходят в дорогой выходной брак.
Мини-расчет времени маршрута
Условно: L=1200 мм, V_f=1500 мм/мин, n=6, K_всп=1,35.
Если добавлено хонингование с Δ=0,02 мм и Q_уд=0,004 мм/мин:
Итого +5,0 мин к циклу. Добавку принимают, если снижение брака, шума и износа перекрывает рост штучного времени.
Экономический критерий добавочного финиша
Хонингование/суперфиниширование обычно оправданы, когда стоимость несоответствий (брак, шум, ранний износ, рекламации) выше стоимости добавочного цикла и контроля. Если требования стабильно выполняются после шлифования, добавочный финиш не обязателен.
