ЧПУ (CNC) в металлообработке это метод числового управления станком по управляющей программе (УП). CAM-проект через постпроцессор преобразуется в УП, система ЧПУ интерпретирует команды и управляет движением осей и шпинделя.
Как работает станок с ЧПУ, кратко (5 шагов): 1) чтение УП, 2) интерполяция траектории, 3) команды на сервоприводы и шпиндель, 4) обратная связь от датчиков, 5) коррекция и выполнение обработки.
- Ответ на запрос «что такое ЧПУ и как работает станок с ЧПУ»: это связка программной логики и мехатронной системы.
- Качество детали определяется кодом, кинематикой станка, наладкой, термостабильностью и состоянием инструмента.
- ЧПУ повышает повторяемость, но погрешности нужно измерять и компенсировать.
Что такое ЧПУ: определение и границы термина
В инженерной документации важно разделять четыре сущности.
ЧПУ
Метод числового программного управления движениями и технологическими командами оборудования.
Система ЧПУ
Контроллер, встроенное ПО, интерфейс оператора и алгоритмы управления осями, шпинделем и вспомогательными функциями.
Станок с ЧПУ
Мехатронный комплекс: механика, приводы, датчики, инструментальная система, система ЧПУ, СОЖ и смазка.
Управляющая программа (УП)
Файл команд G-кода и M-кода для конкретного станка и конкретного постпроцессора.
CAM-проект и УП не равны: CAM содержит технологическую модель и стратегию, УП содержит финальный машинный код.
Мини-словарь терминов ЧПУ
| Термин | Краткое определение |
|---|---|
| Ось | Направление управляемого перемещения (линейные X/Y/Z, поворотные A/B/C). |
| Интерполяция | Расчет промежуточных точек траектории между кадрами УП. |
| Подача | Скорость относительного перемещения инструмента и заготовки, обычно мм/мин. |
| Шпиндель | Узел вращения инструмента или заготовки с заданными об/мин и моментом. |
| Привод | Исполнительный электромеханический узел перемещения оси или вращения шпинделя. |
| Обратная связь | Сигнал от энкодера/датчика о фактическом положении и скорости. |
| Базирование | Задание системы координат детали и установочных баз на станке. |
| Коррекция инструмента | Компенсация длины, радиуса и износа инструмента в системе ЧПУ. |
Как работает станок с ЧПУ
Принцип работы это обработка кадров УП с непрерывным сравнением заданного и фактического движения.
- Интерпретация УП: система ЧПУ читает G/M-код по кадрам.
- Интерполяция: строится траектория (линейная, круговая и др.).
- Команды исполнительным узлам: задаются перемещения осей, обороты шпинделя, вспомогательные функции.
- Исполнение: сервопривод ЧПУ перемещает узлы по координатам.
- Обратная связь и коррекция: регулятор снижает рассогласование между заданием и фактом.
Программирование ЧПУ: G-код и M-код
УП описывает траекторию и технологические события. Базовые команды:
- G0 быстрый подвод;
- G1 линейная интерполяция с подачей;
- G2/G3 круговая интерполяция;
- M3/M5 пуск и останов шпинделя;
- M8 включение СОЖ.
Контуры управления
Разомкнутый контур
Команда подается без полноценного контроля фактического положения, система проще, но точность и устойчивость к нагрузке ниже.
Замкнутый контур
Есть обратная связь от датчиков, выше точность позиционирования и повторяемость при переменных силах резания.
Типовые системы ЧПУ и различия диалектов УП
На производстве часто встречаются системы Fanuc, Siemens, Heidenhain и другие. Базовые принципы одинаковы, но синтаксис циклов, формат параметров, имена функций и сервисные команды могут отличаться, поэтому УП и постпроцессор проверяют под конкретную систему ЧПУ.

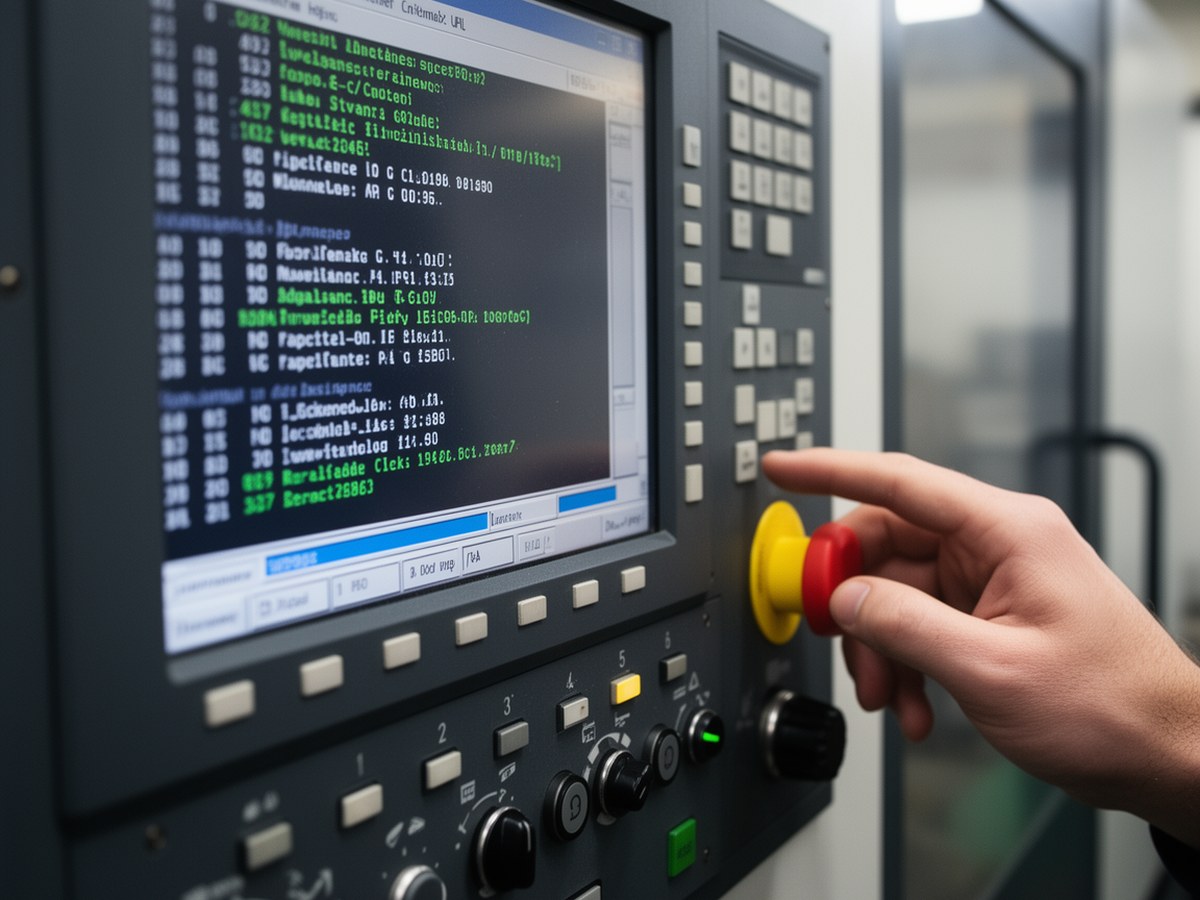

Интерпретация УП системой ЧПУ
Фото пульта помогает связать программную часть и реальное управление приводами.
Цикл изготовления детали: от CAD/CAM до контроля
Типовой производственный цикл включает:
- CAD: геометрия детали и требования.
- CAM: выбор инструмента, стратегий и режимов.
- Постпроцессор: перевод CAM-проекта в УП.
- Наладка станка с ЧПУ и базирование: установка заготовки, нули, привязка инструмента, ввод коррекций.
- Пробный прогон: проверка траектории и коллизий.
- Обработка: выполнение УП с мониторингом нагрузки и износа.
- Контроль: измерение размеров, геометрии и шероховатости, корректировки при необходимости.
Критический этап это наладка. Даже корректная УП не даст требуемый результат при ошибке базирования или недостаточной жесткости закрепления.
Состав станка и системы ЧПУ
| Компонент | Функция | Что контролировать |
|---|---|---|
| Станина и направляющие | Жесткость и геометрическая база | Износ, прямолинейность, чистота |
| Сервоприводы осей | Перемещение по координатам с заданной подачей | Люфт, нагрев, стабильность скорости |
| ШВП/линейные приводы | Передача усилия и позиционирование | Преднатяг, шум, плавность хода |
| Шпиндель | Вращение инструмента, передача мощности в резание | Биение, вибрации, температура, подшипники |
| Энкодеры и датчики | Обратная связь по положению и скорости | Стабильность сигнала и калибровка |
| Система ЧПУ | Интерпретация УП, интерполяция, управление циклами | Параметры осей, корректоры, версии ПО |
| Инструментальная система | Хранение, смена и привязка инструмента | Износ, вылет, длина, радиус |
| СОЖ и смазка | Теплоотвод и эвакуация стружки | Концентрация, давление, чистота каналов |
| Оснастка и зажим | Базирование и фиксация заготовки | Повторяемость установки, деформации |
Классификация станков с ЧПУ
Оборудование классифицируют по процессу обработки и по кинематике.
Значения «типичной точности» в таблице ниже ориентировочные. Фактическая точность зависит от класса станка, материала, режима резания, термостабилизации, состояния инструмента и принятой измерительной методики.
| Тип станка | Типовые операции | Материалы | Типичная точность | Ограничения |
|---|---|---|---|---|
| Токарный | Наружное и внутреннее точение, резьба, канавки | Сталь, нержавеющие и цветные сплавы | Ориентировочно ±0,01...±0,03 мм | Предпочтительны детали осевой симметрии |
| Фрезерный | Плоскости, пазы, карманы, 3D-профили | Сталь, алюминий, титан, пластики | Ориентировочно ±0,005...±0,02 мм | Чувствителен к жесткости системы и вылету инструмента |
| Шлифовальный | Финишная обработка и доводка геометрии | Закаленные стали, твердые сплавы | Ориентировочно ±0,002...±0,01 мм | Высокие требования к термостабильности |
| EDM | Сложные контуры в твердых материалах | Токопроводящие материалы | Ориентировочно ±0,003...±0,02 мм | Ниже производительность, ограничение по электропроводности |
| Лазерный/плазменный резак | Контурная резка листа | Листовые металлы | Ориентировочно ±0,05...±0,20 мм | Термическая зона влияния, требования к кромке |
2.5D
Это режим или стратегия обработки: одновременно управляются две оси, третья изменяется по шагам между проходами. Может выполняться на 3-осевом станке.
3-осевые
Одновременное управление X/Y/Z, базовый вариант для корпусных деталей.
4-осевые
Добавляется поворотная ось, удобно для индексной или частично непрерывной обработки.
5-осевые
Одновременное управление пятью осями для сложных поверхностей и уменьшения числа переустановок.
Базовые формулы режимов обработки
F, мм/мин; fz, мм/зуб; z, число зубьев; n, об/мин.
n, об/мин; Vc, м/мин; D, мм.
t, мин; L, мм; F, мм/мин.
Пример: fz = 0,06 мм/зуб, z = 4, n = 6000 об/мин, тогда F = 1440 мм/мин. При D = 10 мм и Vc = 180 м/мин получаем n ≈ 5730 об/мин. Для L = 120 мм и F = 1440 мм/мин время t ≈ 0,083 мин (около 5 с).
Точность, повторяемость и источники погрешностей
Точность это близость к номиналу. Повторяемость это разброс между одинаковыми циклами.
Контроль качества: в производстве контролируют не только размер, но и допуски формы и расположения, а также шероховатость при ЧПУ (например, Ra/Rz). Для серии применяют SPC, чтобы отслеживать дрейф процесса и вовремя корректировать износ и режимы.
- люфты и износ механических передач;
- тепловые деформации шпинделя, станины и инструмента;
- вибрации системы станок-инструмент-заготовка;
- износ режущей кромки и изменение фактического диаметра;
- ошибки базирования и деформация при зажиме;
- неверные коррекции длины и радиуса инструмента;
- нестабильные режимы СОЖ и удаления стружки.
Размер может быть в допуске при неудовлетворительной форме или шероховатости, поэтому контроль включает размеры, геометрию и параметры поверхности.
Типовые причины брака при обработке на ЧПУ и методы устранения
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Размер ушел в плюс или минус | Коррекции, износ инструмента, тепловой дрейф | Проверить корректоры, заменить инструмент, стабилизировать прогрев |
| Конусность | Нарушение геометрии, люфт, слабый зажим | Проверить геометрию, устранить люфты, усилить крепление |
| Рябь и виброследы | Резонанс, большой вылет, агрессивные режимы | Сократить вылет, скорректировать обороты и подачу, повысить жесткость |
| Прижоги и перегрев | Недостаток СОЖ, тупой инструмент, завышенный Vc | Наладить СОЖ, заменить инструмент, снизить скорость резания |
| Заусенцы | Неподходящая стратегия выхода, износ кромки | Скорректировать траекторию финиша, сменить инструмент |
| Грубая поверхность | Высокая fz, биение, вибрации | Снизить fz, проверить биение шпинделя и патрона, пересмотреть финиш |
| Срыв размера в серии | Нестабильные установы и базирование | Стандартизировать наладку, ввести контрольные базы и SPC |
Внедрение на производстве: персонал, ТО и безопасность
Персонал
Минимум: оператор, наладчик, технолог или CAM-специалист. Для сложной многокоординатной обработки важны компетенции в кинематике и постпроцессорах.
Техническое обслуживание
Регламент: смазка, контроль СОЖ, очистка, контроль биений, тесты повторяемости и геометрии.
Безопасность
Проверка блокировок, крепления заготовки и инструмента, удаление стружки, обязательный пробный прогон перед серией.
Чеклист запуска новой детали (до первого годного изделия)
- Подтвердить версию УП и постпроцессора для конкретного станка.
- Проверить базирование, нули детали и направление осей.
- Проверить привязку инструмента и актуальность коррекций износа.
- Выполнить сухой или замедленный прогон без риска коллизии.
- Сделать контроль первой детали по ключевым размерам, геометрии и шероховатости.
- Зафиксировать стартовые корректоры и карту контроля серии.
Нормативные ориентиры и проверяемость
- ISO 230, испытания точности станков.
- ISO 286, система допусков и посадок.
- ISO 4287/4288 и ISO 1302, параметры и обозначение шероховатости.
- ISO 12100, общие принципы безопасного проектирования и оценки рисков.
- ISO 16090, требования безопасности к станкам.
- Руководства производителя станка и системы ЧПУ, карты наладки и внутренние регламенты измерений.
Ограничения применения ЧПУ
ЧПУ не компенсирует автоматически ошибки модели, неверный выбор инструмента и слабую технологию. При малой партии и простой геометрии время подготовки УП и наладки может быть сопоставимо с машинным временем.
Итог: ЧПУ это инструмент управляемой повторяемости. Эффект достигается, когда программирование ЧПУ, наладка, режимы резания и контроль качества работают как единая система.
