Чугунное литье — технологический маршрут получения деталей из расплава железоуглеродистого сплава. Границу «сталь/чугун» обычно связывают с 2,14% C по диаграмме Fe–C; в реальном литейном производстве для чугунов чаще применяют диапазон углерода порядка 2,5–4,0% с учетом кремния, марганца и требуемой формы графита.
- Литье чугуна рационально для корпусных деталей, станин, арматуры и узлов с требованиями к демпфированию, износостойкости и технологичности.
- Тип чугуна подбирают по рабочим нагрузкам, среде и требуемой обрабатываемости.
- Метод литья выбирают по совокупности критериев: точность, шероховатость, серия, сложность геометрии, стоимость оснастки и сроки.
Что такое чугунное литье и когда его выбирают
Чугунное литье применяют, когда заготовка имеет сложную геометрию, внутренние полости, переменную толщину стенок или крупные габариты, а изготовление из проката с последующей глубокой мехобработкой экономически невыгодно.
Свойства отливки зависят от состава, формы графита, режима охлаждения и качества технологического маршрута. Поэтому в выборе учитывают не только тип чугуна, но и метод формообразования, схему питания и требования к последующей обработке.
Свойства отливки нельзя оценивать только по названию материала. Для инженерного выбора учитывают марку, толщину стенки, режим охлаждения, требования к термообработке и последующую мехобработку.
Типы чугунов и их рабочие свойства
В промышленной практике чаще используют четыре группы: серый, высокопрочный, ковкий и легированный чугун. Их различают по форме графита, структуре матрицы и поведению под нагрузкой.
| Тип чугуна | Ключевые свойства | Ограничения | Типичные области применения |
|---|---|---|---|
| Серый (пластинчатый графит) | Хорошая литейная текучесть, демпфирование вибраций, высокая обрабатываемость | Ниже ударная вязкость и пластичность | Станины, корпуса редукторов, блоки, крышки, корпусные детали |
| Высокопрочный (шаровидный графит) | Повышенная прочность и выносливость, лучшая ударная стойкость | Более жесткие требования к модифицированию и процессу | Ответственные корпуса, детали насосов, фланцы, элементы силовых узлов |
| Ковкий | Баланс прочности и пластичности для тонкостенных и малых деталей | Ограниченная номенклатура по габаритам | Фитинги, соединительные элементы, детали арматуры |
| Легированный | Повышенная износо-, жаро- или коррозионная стойкость | Выше стоимость, более сложный подбор режима | Износные и термонагруженные детали, спецарматура |
Марки и стандарты (кратко)
Для предварительного выбора обычно используют семейства марок: СЧ, ВЧ, КЧ и легированные чугуны. Конкретную марку назначают по требованиям чертежа, среде и режиму нагрузки.
- СЧ (серые чугуны): СЧ20, СЧ25, СЧ30 и др.
- ВЧ (высокопрочные): ВЧ40, ВЧ50, ВЧ60 и др.
- КЧ (ковкие): КЧ30-6, КЧ35-10 и др.
- Легированные: жаро-, износо- и коррозионностойкие группы.
На практике применяют национальные и международные системы обозначений (ГОСТ, EN). Сопоставление выполняют по механическим свойствам и требованиям к структуре, а не только по буквенной аббревиатуре.
Основные методы литья чугуна: сравнение
Ориентировочные диапазоны ниже применяют для предварительного выбора. Фактические значения зависят от массы, длины размерной цепи, оснастки и стабильности процесса.
| Метод | Ориентировочная точность | Ориентировочная шероховатость | Оснастка и экономика | Типичная серия и ограничения |
|---|---|---|---|---|
| Песчаные формы | CT10–CT13 (приближенно IT13–IT16 для литых поверхностей) | Ra ~12,5–50 мкм | Низкий порог по оснастке, гибкость по номенклатуре | Единичное, мелко- и среднесерийное; крупные и сложные отливки |
| Кокиль (металлическая форма) | CT8–CT10 (приближенно IT11–IT13) | Ra ~6,3–12,5 мкм | Дорогая оснастка, окупаемость на серии | Средне- и крупносерийное; ограничения по очень сложным внутренним полостям |
| Оболочковые формы | CT8–CT10 (приближенно IT11–IT13) | Ra ~3,2–12,5 мкм | Оснастка и процесс сложнее песка | Серийные партии деталей малой и средней массы |
| ЛВМ (литье по выплавляемым моделям) | CT6–CT8 (приближенно IT9–IT11) | Ra ~1,6–6,3 мкм | Высокая трудоемкость и стоимость процесса | Мелкие/средние детали сложного профиля, когда критичны точность и малые припуски |
Как выбрать технологию под деталь
Мини-алгоритм (5 шагов)
- Зафиксировать функцию детали: нагрузка, среда, ресурс.
- Выбрать тип и марку чугуна (СЧ/ВЧ/КЧ/легированный).
- Оценить геометрию: габариты, полости, минимальные стенки, переходы сечений.
- Сопоставить требования к точности (IT/CT), Ra и припускам с методом литья.
- Проверить экономику: серия, оснастка, срок, ожидаемый выход годного.
Ограничения по конструкции
Ориентиры на этапе проектирования: минимальная стенка обычно около 6–8 мм (песок), 4–6 мм (кокиль), 3–5 мм (оболочка), 2–4 мм (ЛВМ); переходы сечений делают плавными; внутренние углы скругляют; предусматривают литейные уклоны и питание массивных зон.
Прикладные расчетные показатели
Для предварительной оценки технологичности и экономики применяют простые коэффициенты.
Коэффициент использования металла:K_исп = m_отливки / m_залитого
где m_отливки — масса годной отливки, m_залитого — масса металла с литниково-питающей системой.
Оценка линейной усадки:L_мод = L_дет × (1 + u)
где L_дет — номинальный размер детали, u — коэффициент линейной усадки (доля единицы), L_мод — размер модели.
Выход годного:Y = (m_годных / m_выплава) × 100%
где m_годных — суммарная масса годных отливок, m_выплава — масса выплавленного металла за партию.
Типовые дефекты чугунных отливок и профилактика
Дефекты удобно анализировать по стадии возникновения: формовка, заливка, кристаллизация, охлаждение и выбивка.
| Дефект | Вероятные причины | Профилактика |
|---|---|---|
| Усадочные раковины и рыхлоты | Недостаточное питание массивных зон, локальные перегревы | Оптимизация прибылей и питателей, выравнивание толщин, управление направленной кристаллизацией |
| Газовая пористость | Влага в форме, газовыделение связующего, турбулентная заливка | Контроль влажности и газопроницаемости формы, стабильный режим заливки, дегазация по регламенту |
| Недолив и холодные спаи | Недостаточная жидкотекучесть, низкая температура заливки, тонкие протяженные участки | Корректировка температуры и литниково-питающей системы, оптимизация толщин критичных зон |
| Пригар и повышенная шероховатость | Неподходящий состав смеси, локальный перегрев поверхности формы | Подбор облицовки формы, стабилизация теплового режима, корректный антипригарный слой |
| Трещины (горячие/холодные) | Высокие термические напряжения, резкие перепады сечений, жесткое торможение усадки | Плавные переходы сечений, контроль охлаждения, корректировка конструкции и оснастки |
Механическая обработка и контроль качества
После выбивки и очистки отливка проходит маршрут, зависящий от требований чертежа и категории ответственности детали.
- Очистка: удаление литников, облоя и пригара, дробеметная или иная обработка поверхности.
- Термообработка: по необходимости для стабилизации структуры и свойств.
- Мехобработка: формирование баз, обработка посадок, плоскостей и отверстий с учетом припусков.
- Контроль качества: ВИК, размерный контроль, контроль твердости; по задаче — МПК, РК, УЗК и испытания на герметичность.
| Этап | Контрольные точки |
|---|---|
| Формовка | Влажность/прочность смеси, геометрия формы, состояние стержней, вентиляция |
| Заливка | Температура металла, скорость и стабильность заливки, состояние литниково-питающей системы |
| После выбивки | ВИК, удаление ЛПС, первичный размерный контроль, отбор на твердость |
| После мехобработки | Финальные размеры и базы, шероховатость критичных поверхностей, НК/герметичность по ТД |
Где применяются чугунные отливки
Области применения чугунного литья связаны с сочетанием литейной технологичности и рабочих свойств материала.
Корпуса и станины
Часто используют серый чугун за счет демпфирования вибраций, стабильности формы и хорошей обрабатываемости.
Арматура и фитинги
Используют ковкий и высокопрочный чугун, когда важны прочность, герметичность и надежность в трубопроводных узлах.
Детали насосов и редукторов
Применяют серый или высокопрочный чугун в зависимости от уровня нагрузок, требований к износостойкости и ресурсу.
Спецдетали для сложных сред
Легированные чугуны выбирают при абразивном износе, повышенных температурах или химически активных средах.
Выбор технологии сводится к согласованию марки чугуна, метода литья, требований к точности/поверхности и экономики серии.
Примеры отраслевых отливок

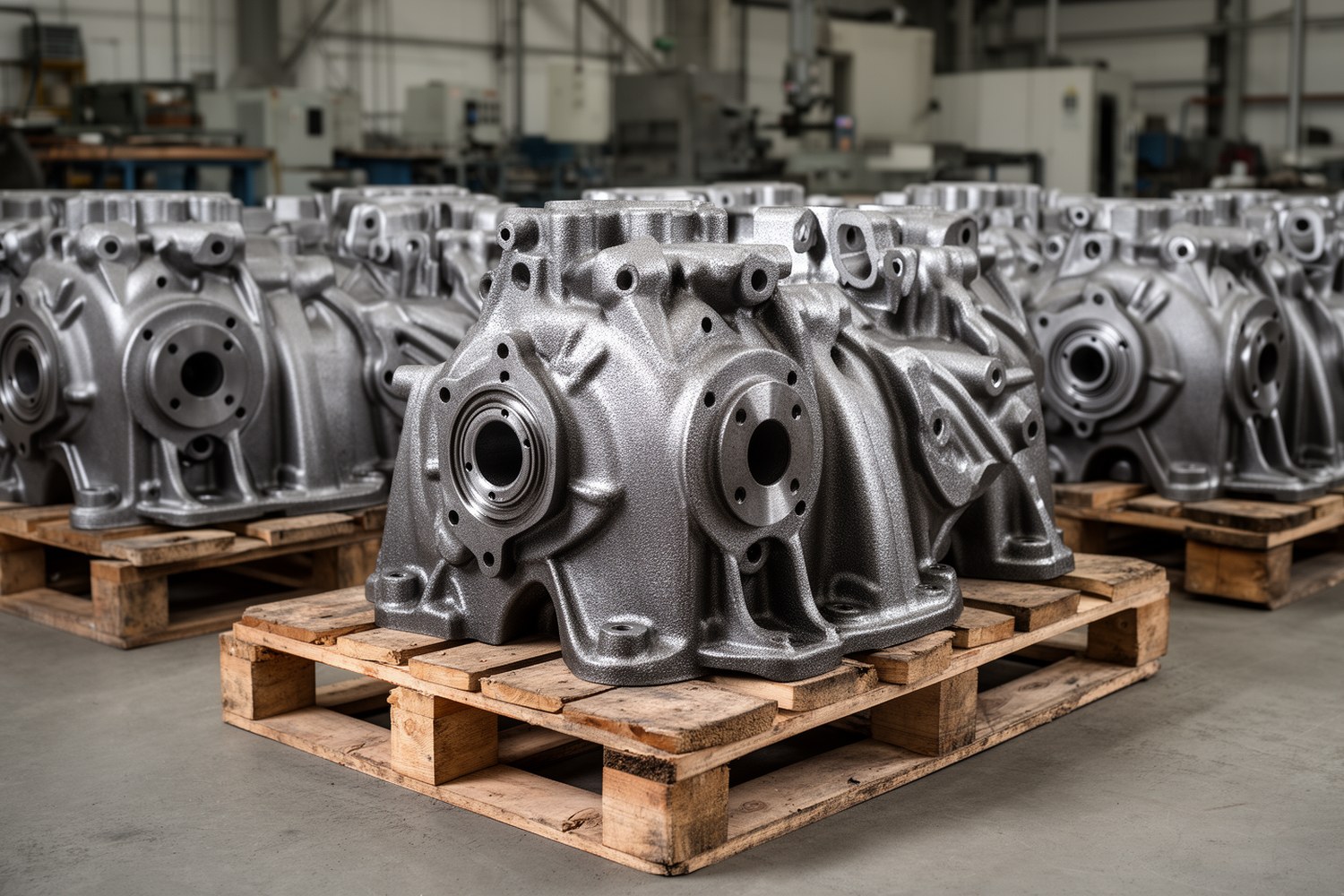

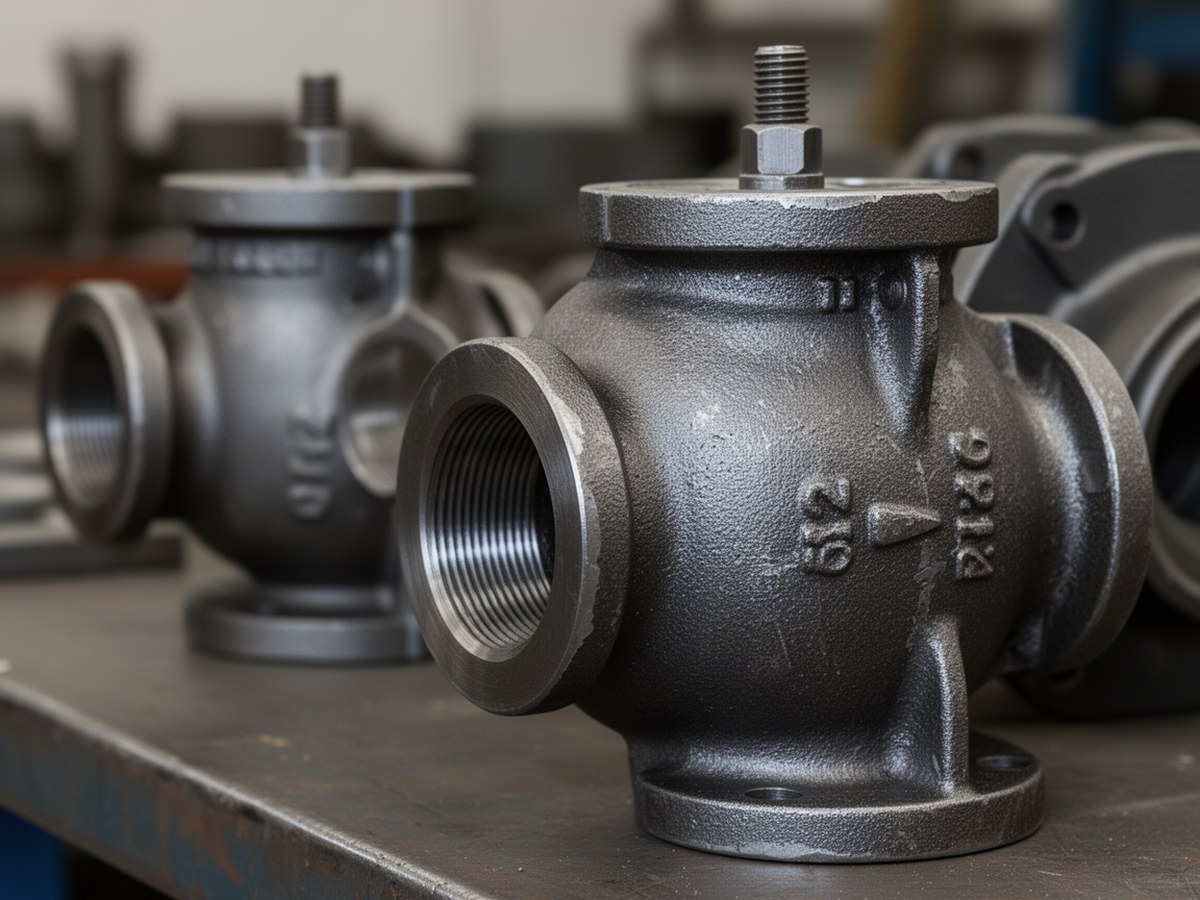

Фотография помогает связать тип материала с реальными корпусными и арматурными деталями.
