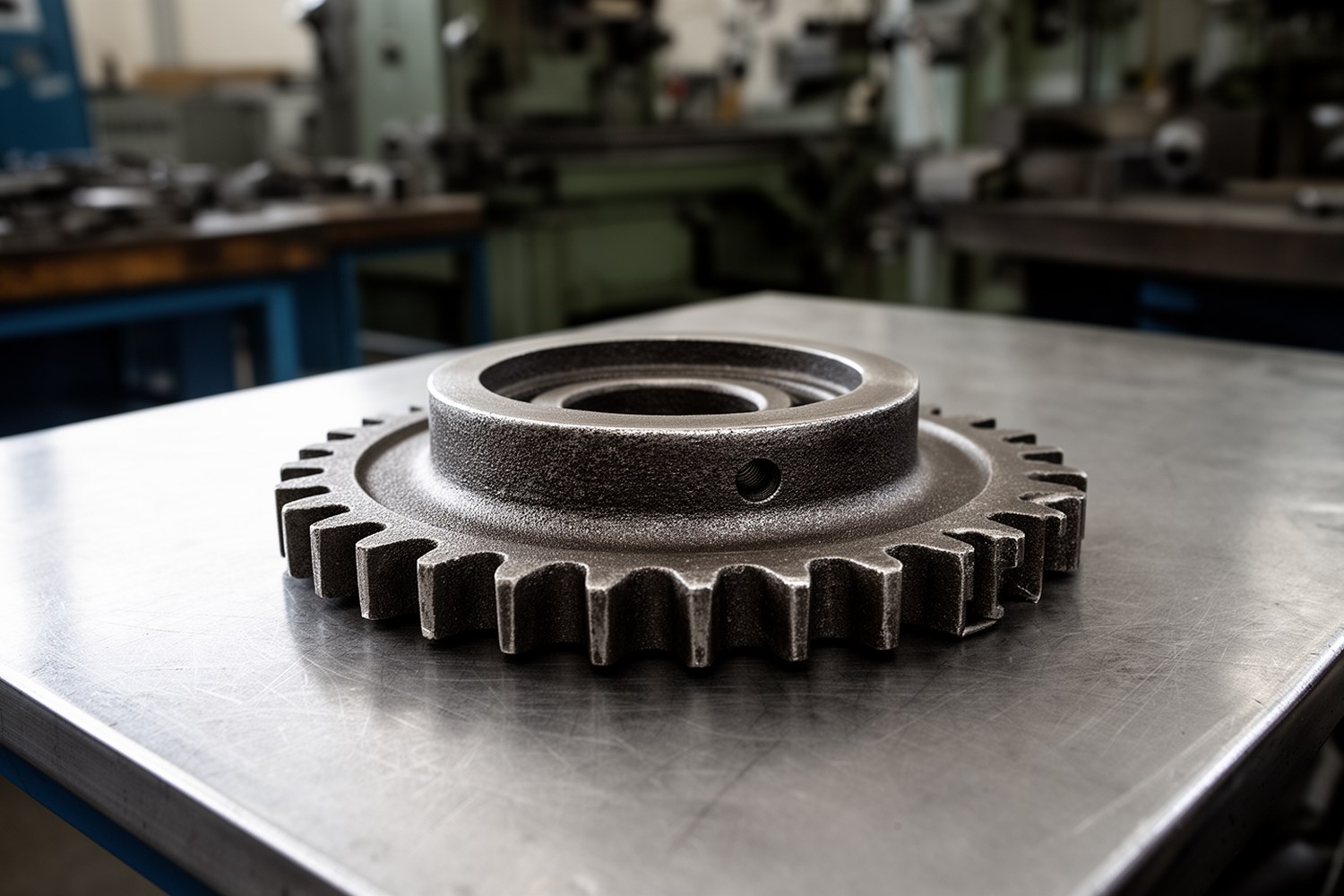

Чугунные звездочки цепных передач применяют там, где нужны износостойкость, технологичность литья и демпфирование вибраций. Выбор материала определяют режим нагрузки, скорость, качество отливки, точность посадки и соответствие зубчатого профиля параметрам цепи.
- Чугун рационален в приводах с умеренной динамикой и контролируемой нагрузкой.
- ВЧ обычно безопаснее СЧ при переменных режимах, но не заменяет сталь в ударных условиях.
- Основные отказы: износ профиля, сколы зубьев, трещины ступицы, биение и несоосность.
Назначение и область применимости чугунных звездочек
Чугунная звездочка это зубчатый элемент цепной передачи, передающий крутящий момент через зацепление с роликами или втулками цепи. Деталь используют как ведущую или ведомую в транспортерах, вспомогательных приводах и технологическом оборудовании.
Типовые границы применимости: окружная скорость до 3 м/с, как правило рабочая область для СЧ; 3-6 м/с, допустимо при качественном изготовлении и контроле, чаще с ВЧ; выше 6 м/с, обычно выбирают сталь либо выполняют отдельное расчетное обоснование. Для частых реверсов, тяжелого пуск-стопа и ударных пиков чугун применяют ограниченно.
Диапазоны в разделе ориентировочные. Окончательное решение принимают расчетом и требованиями НТД на конкретный привод.
| Режим | Применимость чугуна | Практический ориентир |
|---|---|---|
| Стабильная нагрузка, v ≤ 3 м/с | Предпочтительно | Обычно достаточно СЧ25/СЧ30 при корректном монтаже |
| Переменная нагрузка, v 3-6 м/с | Допустимо | Чаще ВЧ40/ВЧ50, усиленный контроль дефектов и биения |
| Выраженные удары, частые реверсы | Ограниченно | Обычно сталь из-за более высокой ударной вязкости |
| Пыль и абразив | Допустимо | Критичны защита, смазка и контроль износа зуба |
| Коррозионно-активная среда | Условно допустимо | Нужны защитные меры и сокращенный интервал осмотров |
Материал: СЧ и ВЧ, свойства и ограничения
Выбор материала звездочки зависит от структуры графита и требуемых прочности, твердости и вязкости. СЧ20/25/30 обеспечивает хорошую обрабатываемость и демпфирование, но чувствителен к ударам. ВЧ40/50/60 имеет более высокий запас прочности и лучшую трещиностойкость.
| Марка | Ориентировочная прочность, МПа | Типичная твердость, HB | Риск хрупкого разрушения | Типовая применимость |
|---|---|---|---|---|
| СЧ20 | ~200 | 170-220 | Повышенный при ударах | Легкие спокойные режимы |
| СЧ25 | ~250 | 180-240 | Умеренно высокий | Тихоходные приводы общего назначения |
| СЧ30 | ~300 | 190-260 | Ниже, чем у СЧ20/25 | Повышенная нагрузка без ударов |
| ВЧ40 | ~400 | 140-210 | Ниже за счет лучшей вязкости | Переменные режимы средней тяжести |
| ВЧ50 | ~500 | 170-240 | Контролируемый | Нагруженные передачи при строгом контроле |
| ВЧ60 | ~600 | 190-270 | Минимальный среди чугунов | Ответственные узлы без экстремальных ударов |
Фактический ресурс определяет не только марка, но и качество отливки: усадочная пористость, микротрещины и остаточные напряжения могут резко снизить надежность.
Чугун или сталь: критерии выбора материала
Когда уместен чугун
Умеренная скорость, стабильная или слабо переменная нагрузка, важны демпфирование и литейная технологичность.
Когда предпочтительна сталь
Высокая динамика, удары, частые реверсы, тяжелые пуски и повышенные требования к ударной вязкости.
| Критерий | Чугун | Сталь |
|---|---|---|
| Демпфирование вибраций | Обычно выше | Ниже |
| Ударная вязкость | Ниже | Выше |
| Чувствительность к дефектам | Выраженная | Ниже при сопоставимом контроле |
| Технологичность изготовления сложной формы | Высокая | Часто выше доля мехобработки |
| Работа в тяжелой динамике | Ограниченно | Предпочтительно |
Конструкция и сопряжение с цепью
Надежность узла определяется согласованием шага цепи, профиля зуба, числа зубьев и делительного диаметра. Ошибка в любом из параметров ускоряет износ и повышает динамические нагрузки.
Критично проверить посадку на вал, соосность, радиальное биение, отсутствие перекоса ступицы, натяжение цепи и пятно контакта.
Для быстрой оценки окружной силы:
F_t = 2T / d_pгде F_t окружная сила, Н; T крутящий момент, Н·м; d_p делительный диаметр, м.
Упрощенная оценка контактной нагрузки:
p ≈ F_t / (b · d_r)где b эффективная ширина контакта, м; d_r характерный размер ролика/контакта, м.
Оценка остаточного ресурса по износу зуба:
t_res = (h_lim - h_cur) / v_wгде h_lim предельный износ, мм; h_cur текущий износ, мм; v_w темп износа, мм/ч.
Связь дисбаланса и эксцентриситета:
U = m · eгде U дисбаланс, кг·м; m масса, кг; e эксцентриситет, м.
Приведенные формулы являются оценочными и не заменяют расчет по профильным методикам и конструкторской документации.
Производство и контроль качества литых звездочек
Типовая цепочка: литье, при необходимости термообработка, механическая обработка баз и зубчатого венца, затем контроль геометрии и дефектов. Критические риски: усадочная пористость, несплошности, трещины, увод геометрии.
| Дефект | Вероятная причина | Признак в работе | Корректирующее действие |
|---|---|---|---|
| Износ профиля зуба | Несоответствие шага, абразив, недостаток смазки | Шум, вибрация, рывки | Проверка цепи и смазки, замена пары |
| Скол зуба | Ударная перегрузка, включения, перекос | Локальные удары, нестабильный ход | Замена детали, анализ динамики и монтажа |
| Трещина ступицы | Концентрация напряжений, натяг вне допуска, дефект литья | Рост биения, риск внезапного отказа | Немедленный вывод из эксплуатации |
| Радиальное биение | Неточная обработка, перекос на валу, деформация | Пульсации нагрузки, ускоренный износ цепи | Перемер геометрии, юстировка или замена |
Для литых деталей обычно применяют ВИК и измерительный контроль, измерение твердости по Бринеллю, капиллярный контроль поверхностных трещин, УЗК с оговорками по структуре чугуна. Магнитопорошковый метод применим только к ферромагнитным материалам и ограниченно информативен для ряда задач на отливках.
Монтаж, обслуживание и диагностика
Даже правильно выбранная деталь быстро теряет ресурс при ошибках монтажа. Минимальный регламент включает проверку посадки, соосности валов, радиального биения, состояния цепи и смазки, затем периодический контроль износа и трещин.
| Этап | Что проверять | Интервал | Критерий действия |
|---|---|---|---|
| Перед пуском | Шаг цепи, профиль, посадка, соосность, биение | Однократно | Несоответствие, пуск запрещен до устранения |
| Ранний контроль | Шум, нагрев, след контакта, крепеж | Первые 8-24 ч | Перегрев, стук, повторная юстировка |
| Плановый осмотр | Износ зуба, вытяжка цепи, трещины ступицы | По графику ТО | Предельный износ или трещины, замена |
| После перегрузки | Сколы, трещины, изменение биения | Внепланово | Любой структурный дефект, вывод из работы |

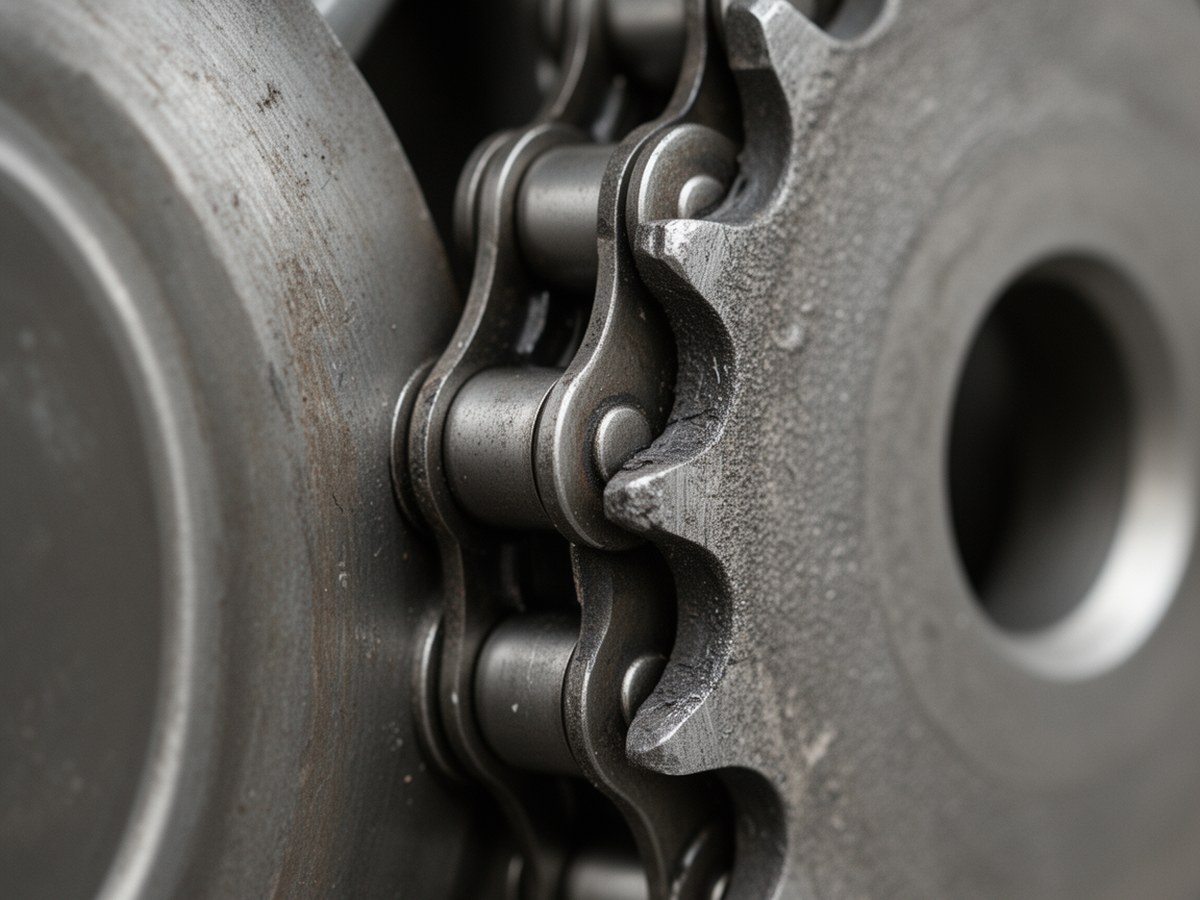

Износ зубьев и состояние зацепления
Фото уместно рядом с разделом о диагностике для визуального распознавания рабочего износа.
Нормативная база
Для узлов передачи обычно используют действующие редакции стандартов и внутреннюю НТД:
- ГОСТ 13576-81, звездочки для приводных роликовых и втулочных цепей.
- ГОСТ 1412-85, чугун с пластинчатым графитом для отливок (СЧ).
- ГОСТ 7293-85, чугун с шаровидным графитом для отливок (ВЧ).
- ГОСТ 25346 и ГОСТ 25347, система допусков и посадок.
- ГОСТ 9012, метод измерения твердости по Бринеллю.
Перед публикацией требований проверяют актуальность обозначений, наименований и статус редакций стандартов в применимой базе НД.
