Изъятие электродвигателя из эксплуатации и его транспортировка требуют соблюдения инженерных регламентов. Неправильный такелаж или отсутствие консервации выведут из строя даже новое оборудование. Ниже представлен алгоритм, основанный на ГОСТ 12.3.009, ГОСТ Р ИСО 12100 и практике ТОиР.
Ключевые принципы:
- Полное обесточивание и фиксация привода включения (LOTO).
- Использование штатных такелажных проушин для подъема.
- Защита токопроводящих и механических частей от влаги и механических повреждений.
- Фиксация ротора при транспортировке для предотвращения смещения подшипниковых узлов.
1. Подготовка и техника безопасности
Перед началом работ оформите наряд-допуск и обеспечьте соблюдение правил промышленной безопасности. Работа с тяжелым оборудованием и электроустановками требует строгого соблюдения регламентов.
1.1. Обесточивание и LOTO
Отключение должно исключать случайное включение питания:
- Отключите коммутационный аппарат (рубильник, автомат, магнитный пускатель), питающий двигатель.
- Установите блокировку на привод рубильника (замок, пломбу) и вывесите плакат «Не включать! Работают люди».
- Проверьте отсутствие напряжения на выводах двигателя указателем напряжения или мультиметром, соответствующим классу напряжения.
- При необходимости заземлите выводы двигателя для снятия остаточного заряда (актуально для двигателей с частотными преобразователями, конденсаторы могут сохранять заряд).
Важно: Проверяйте отсутствие напряжения до прикосновения к токоведущим частям. Использование неисправных указателей напряжения запрещено.
1.2. Инструментарий
Для работ нужен специализированный инструмент. Неоизолированный или неисправный инструмент увеличивает риск травм и повреждения оборудования.
| Категория | Необходимое оборудование | Назначение |
|---|---|---|
| Слесарный | Набор ключей (торцевые, рожковые), динамометрический ключ, отвертки, молоток с мягким бойком (медь/алюминий) | Откручивание крепежа, демонтаж муфт и шкивов без повреждения поверхностей |
| Такелажный | Стропы (стропы-ремень, цепные), траверса (для крупных двигателей), таль/лебедка | Безопасный подъем и перемещение груза |
| Измерительный | Мультиметр, указатель напряжения, штангенциркуль, линейка | Контроль напряжения, замеры зазоров, проверка геометрии |
| Специализированный | Съемники подшипников, гидравлический пресс, оправки | Демонтаж посадочных элементов с вала |
2. Пошаговый алгоритм демонтажа
Демонтаж выполняется в порядке, обратном монтажу. Главный этап — отсоединение от приводимого механизма и основания.
2.1. Отсоединение электрических соединений
- Снимите крышку клеммной коробки (КЩ).
- Отсоедините силовые кабели. Перед отключением рекомендуется сфотографировать схему подключения — это упростит обратный монтаж.
- Отсоедините провода заземления одновременно с силовыми или в первую очередь, чтобы исключить риск появления напряжения на корпусе при обрыве фазы.
- При наличии дополнительных датчиков (терморезисторы PTC/NTC, энкодеры) отсоедините их цепи и маркируйте провода изолентой или бирками.
- Закройте клеммную коробку временной заглушкой или пленкой, чтобы пыль не попала внутрь.
2.2. Разборка механических связей
Порядок действий зависит от типа соединения двигателя с приводом.
| Тип соединения | Порядок действий | Примечание |
|---|---|---|
| Муфтовое | 1. Снять защитный кожух. 2. Ослабить болты крепления полумуфт. 3. Разъединить полумуфты (аккуратно отодвинуть вал двигателя от вала механизма). | Избегать ударов по валу. Использовать монтажную лопатку для разъема. При последующем монтаже проверить соосность валов. |
| Ременное | 1. Ослабить натяжное устройство двигателя. 2. Снять ремни. 3. Снять шкив с вала двигателя (при необходимости демонтажа шкива). | При снятии шкива использовать съемник. Запрещено выбивать шкив молотком непосредственно по валу. |
| Зубчатое | 1. Разъединить зубчатую муфту. 2. Демонтировать шестерню с вала (при необходимости). | Контролировать зазор между зубчатыми колесами. |
2.3. Отсоединение от основания
- Подготовьте грузоподъемное оборудование (таль, кран-балку), установив стропы в такелажные проушины двигателя.
- Создайте небольшое натяжение строп, чтобы снять нагрузку с анкерных болтов.
- Открутите гайки анкерных болтов или болты крепления лап/фланца.
- Извлеките шайбы и прокладки (при наличии), сохранив их для возможного повторного использования.
3. Такелаж и подъем двигателя
Выбор способа подъема и грузоподъемного оборудования зависит от массы двигателя. Неправильный расчет нагрузки или выбор стропов могут привести к деформации корпуса или падению груза.
3.1. Оценка массы
Точную массу уточняйте по паспорту изделия. Для предварительной оценки:
где M — масса двигателя (кг), P — мощность (кВт), k — коэффициент (для общепромышленных двигателей k ≈ 8–12).
Пример: двигатель 22 кВт весит примерно 220–260 кг.
3.2. Выбор оборудования
| Масса двигателя | Рекомендуемое оборудование | Метод строповки | Количество стропов |
|---|---|---|---|
| До 50 кг | Ручной подъем (2 человека), тали с ручным приводом | За проушины или через мягкие стропы-ремень | 1–2 |
| 50 – 300 кг | Электрическая таль, портальный кран | За проушины. При отсутствии проушин, через траверсу | 2–4 |
| 300 – 1000 кг | Мостовой кран, автокран | Обязательно использование траверсы для равномерного распределения нагрузки | 4 |
| Свыше 1000 кг | Специализированные краны, проект такелажных работ | Индивидуальная схема строповки с учетом центра тяжести | 4+ |
Предупреждение: Поднимать двигатель за вал, клеммную коробку, кожух вентилятора или другие навесные элементы запрещено. Это приводит к изгибу вала, разрушению подшипниковых щитов и повреждению обмоток.
4. Консервация и подготовка к транспортировке
Консервация защищает металлические поверхности от коррозии и сохраняет подшипниковые узлы в период хранения и транспортировки.
4.1. Очистка
Удалите внешние загрязнения, масляные пятна и пыль. Используйте сухую ветошь или специальные очистители. Не допускайте попадания жидкости внутрь обмотки или подшипников. Для двигателей с масляной системой смазки (крупные турбины, крановые двигатели) предусмотрите слив масла перед демонтажем.
4.2. Антикоррозийная защита
Обработайте открытые металлические поверхности (концы валов, фланцы, лапы) консервационными составами. Подойдут:
- Консервационные масла (И-20А, ВНИИНП-246, современные аналоги).
- Спреи на основе воска или силикона (WD-40 Specialist Corrosant и аналоги).
4.3. Фиксация ротора
Для двигателей с подшипниками скольжения или длинными валами зафиксируйте ротор в центральном положении, это предотвратит смещение вкладышей подшипников под собственным весом и деформацию вала. Для двигателей с подшипниками качения фиксация тоже рекомендуется: она уменьшает осевое смещение ротора и износ дорожек качения при вибрации.
Способы фиксации:
- Штатные транспортировочные фиксаторы (если предусмотрены конструкцией).
- Распорные планки между подшипниковыми щитами (для крупных двигателей).
- Механическая блокировка вала (при возможности).
4.4. Защита отверстий
Закройте все открытые отверстия (кабельные вводы, вентиляционные окна, отверстия вала) герметичными заглушками или плотной пленкой. Так влага, пыль и насекомые не попадут внутрь.
5. Упаковка и маркировка
Правильная упаковка защищает от вибраций, ударов и атмосферных воздействий при транспортировке.
5.1. Выбор тары
| Мощность/Масса | Тип упаковки | Дополнительные меры |
|---|---|---|
| До 5,5 кВт | Картонная коробка с амортизирующими вставками | Воздушно-пузырьковая пленка, фиксация вала |
| 7,5 – 45 кВт | Деревянный ящик или обрешетка | Антивибрационные прокладки, влагопоглотитель (силикагель) |
| 55 – 200 кВт | Усиленная деревянная обрешетка на паллете | Жесткая фиксация болтами, защита от опрокидывания |
| Свыше 200 кВт | Металлический каркас или специализированный контейнер | Индикаторы ударов и наклонов, система фиксации положения |
5.2. Маркировка груза
На упаковке должны быть видны следующие маркировочные знаки и данные:
- Наименование изделия, модель, серийный номер.
- Масса брутто и нетто.
- Габаритные размеры.
- Манипуляционные знаки: «Верх», «Беречь от влаги», «Центр тяжести», «Не кантовать» (если применимо).
- Паспорт изделия и протоколы испытаний (внутри упаковки).
6. Типичные ошибки и риски
Разбор типичных инцидентов при демонтаже и транспортировке показывает, каких ошибок стоит избегать.
Подъем за навесные элементы
Последствие: Деформация вала, разрушение подшипниковых щитов, трещины в корпусе. Двигатель становится непригодным для эксплуатации без дорогостоящего ремонта.
Отсутствие фиксации ротора
Последствие: Смещение подшипниковых колец, заедание подшипников скольжения, питтинг на дорожках качения из-за микровибраций.
Игнорирование консервации
Последствие: Коррозия токопроводящих поверхностей, окисление контактов, ржавление подшипников. Снижение изоляционного сопротивления обмоток.
Неправильная строповка
Последствие: Перекашивание двигателя при подъеме, удары корпуса о крановое оборудование, повреждение изоляции кабелей.
7. Хранение после демонтажа
Если демонтированный двигатель не транспортируется сразу, а помещается на склад, соблюдайте следующие правила:
- Условия хранения: Сухое, отапливаемое помещение с температурой выше точки росы. Избегайте прямых солнечных лучей и агрессивных сред.

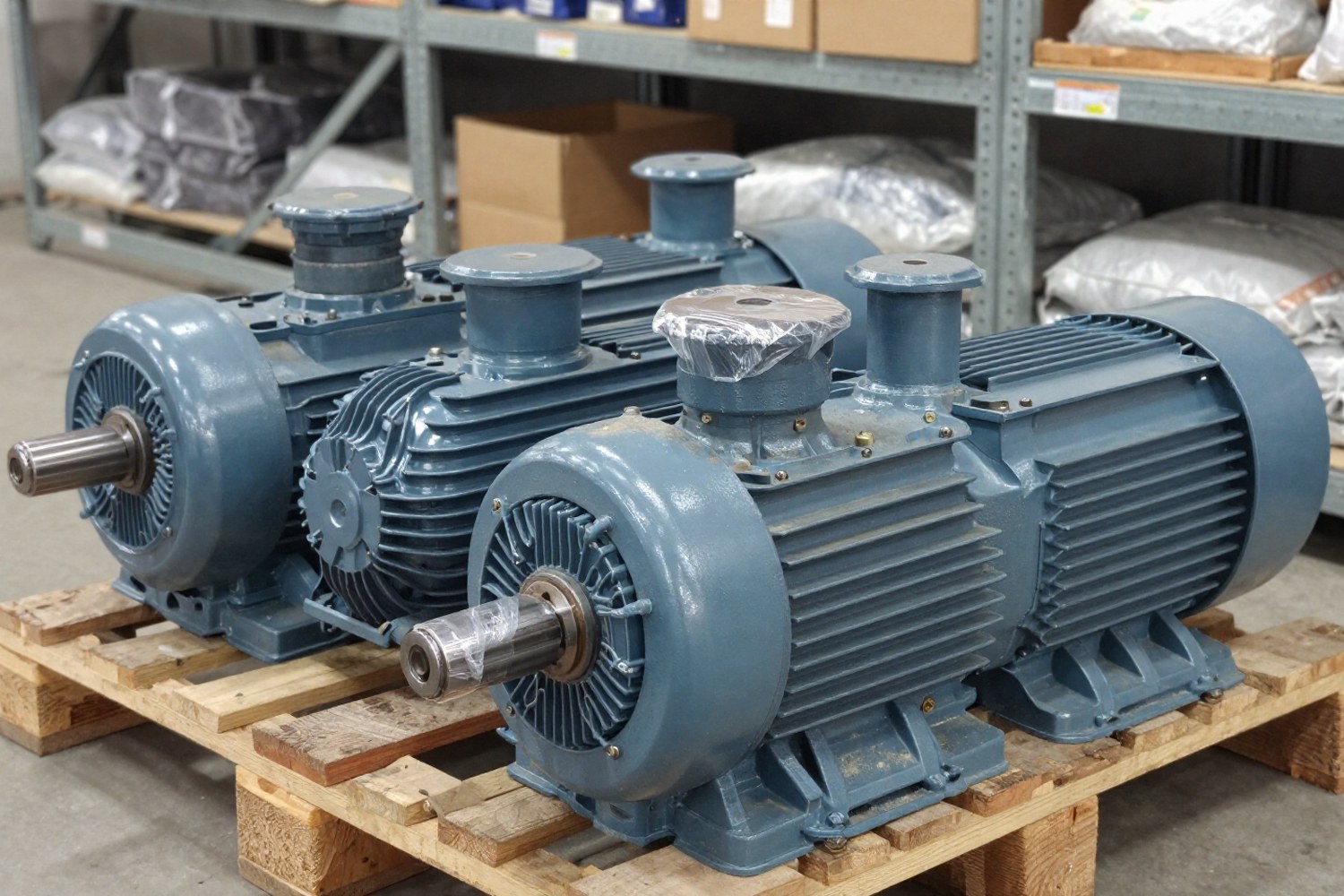

- Положение: Двигатели с горизонтальным валом храните на деревянных подкладках. Двигатели с вертикальным валом требуют особой фиксации ротора.
- Периодическое вращение: Чтобы подшипники не заедали и вал не деформировался под собственным весом, проворачивайте вал на 180–360 градусов каждые 1–3 месяца (зависит от типа подшипников и условий хранения).
- Проверка состояния: При длительном хранении (более 6 месяцев) периодически измеряйте сопротивление изоляции обмоток и проверяйте состояние консервационного покрытия.
Примечание: При длительном хранении (более 6 месяцев) измеряйте сопротивление изоляции обмоток для контроля состояния изоляционных материалов.
Заключение
Демонтаж и транспортировка электродвигателей — комплекс инженерных операций, а не простое перемещение груза. Они требуют точности и соблюдения нормативов. Консервация, штатные такелажные точки и фиксация ротора сохраняют эксплуатационные характеристики оборудования. Пренебрежение этими правилами ведет к преждевременным отказам и финансовым потерям.
