Коротко главное
- Диагностика строится на визуальном осмотре, оценке шума и инструментальном замере люфтов.
- Частые причины выхода из строя: усталостный питтинг, бринеллирование и фреттинг-коррозия.
- Ремонт оправдан при поломке сепаратора или износе уплотнений. Если повреждены дорожки качения, подшипник меняют целиком.
- Разбирать и собирать узел нужно на чистом столе. Любая грязь внутри быстро разрушит механику.
Линейные подшипники (шариковые втулки и профильные каретки) воспринимают радиальные и моментные нагрузки при поступательном движении. Своевременная диагностика и ремонт линейного подшипника снижают риск аварийных остановок оборудования и сохраняют точность позиционирования.
Типичные неисправности и виды износа
Разрушение элементов качения и направляющих происходит по разным причинам. По характеру повреждений можно точно определить причину выхода узла из строя.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Усталостный износ (питтинг)
Отслоение частиц металла на дорожках качения. Возникает из-за циклических контактных напряжений по истечении расчетного ресурса или при систематических перегрузках.
Пластическая деформация (бринеллирование)
Образование вмятин от шариков на направляющих. Является следствием статических перегрузок, сильных ударных воздействий или неправильного монтажа с приложением усилия через тела качения.
Фреттинг-коррозия
Специфический износ, сопровождающийся образованием красно-бурого порошка (оксида железа). Возникает при микровибрациях в условиях недостаточной смазки, когда масляная пленка выдавливается из зоны контакта.
Комплексная диагностика состояния
Оценка состояния узла включает визуальный, акустический и инструментальный контроль. Такой подход дает полную картину износа.
| Контролируемый параметр | Метод измерения | Допустимые значения | Критерий отбраковки |
|---|---|---|---|
| Радиальный зазор (люфт) | Индикатор часового типа | 0.01 – 0.03 мм | Превышение 0.05 мм (для прецизионных узлов) |
| Осевой люфт | Микрометр / щуп | Не более 0.05 мм | Свободное смещение каретки под нагрузкой |
| Уровень шума (холостой ход) | Шумомер (20-1000 Гц) | До 65 дБ | Металлический скрежет, неравномерный гул |
| Усилие перемещения | Динамометр | Равномерное, до 2 Н | Заклинивание, рывки при движении |

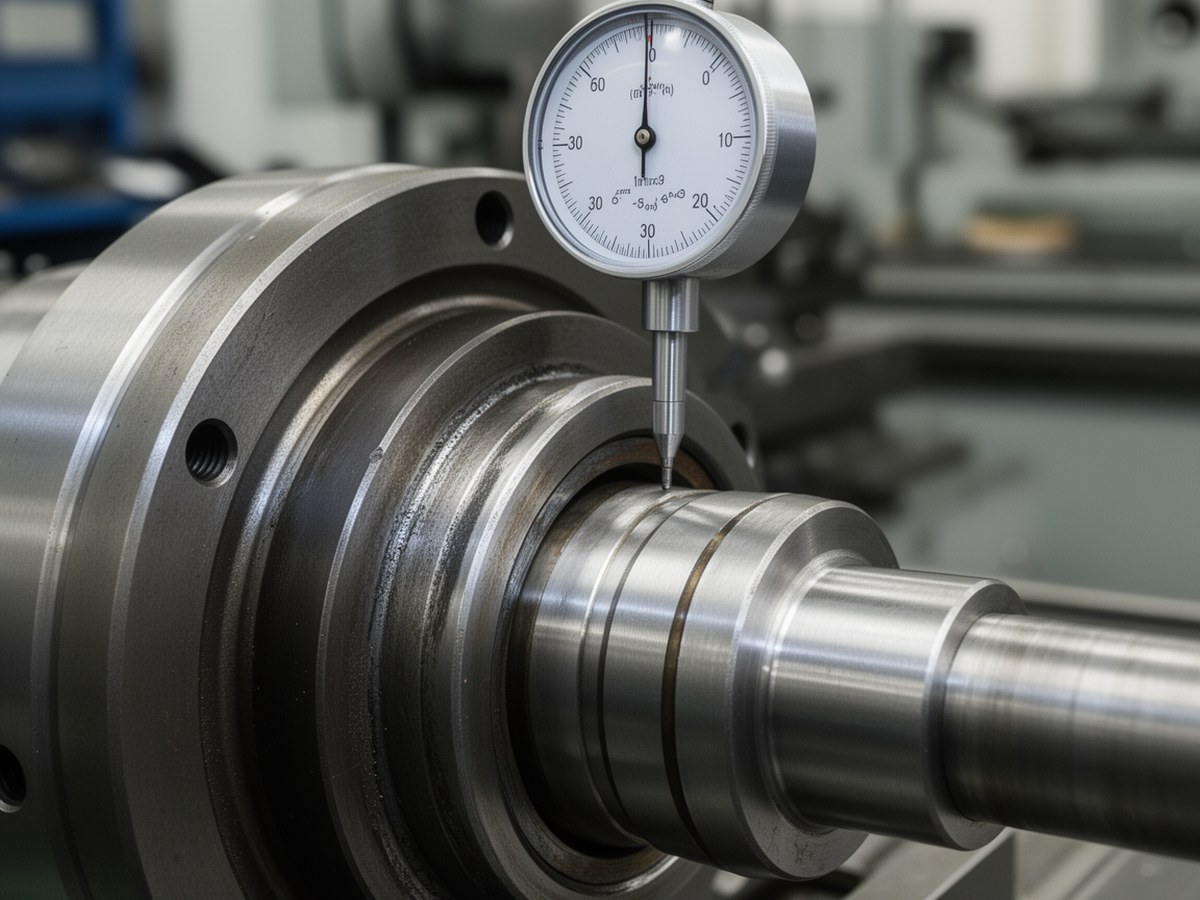

Инструментальный контроль
Измерение зазоров является ключевым этапом дефектовки.
Инструментальный контроль
Измерение зазоров является ключевым этапом дефектовки.
Технология ремонта и замены элементов
Ремонт линейного подшипника возможен, если повреждены только вспомогательные элементы (уплотнения, торцевые крышки) или требуется замена тел качения для восстановления натяга. При глубоком износе дорожек качения узел подлежит полной замене.
Порядок восстановления:
- Демонтаж. Каретку снимают с направляющей через монтажную втулку, чтобы не рассыпать шарики.
- Очистка. Детали промывают в растворителе. Наибольшую эффективность показывает ультразвуковая ванна, которая удаляет закоксовавшуюся смазку и металлическую пыль.
- Дефектовка. Шарики измеряют микрометром (допуск на износ не более 0.01 мм). Сепаратор проверяют на отсутствие трещин и деформаций.
- Сборка. Устанавливают новые шарики строго одной размерной группы и монтируют торцевые уплотнения. Смазку нагнетают через пресс-масленку до появления чистого состава из-под уплотнений.
Профилактическое обслуживание
Срок службы направляющих напрямую зависит от качества смазки и защиты от внешней среды.
- Смазка. В стандартных условиях применяют литиевые пластичные смазки класса NLGI 2. Периодичность обслуживания зависит от пробега (в среднем каждые 100 км хода) или времени работы.
- Защита от загрязнений. При сильной запыленности (деревообработка, шлифовка) заводских уплотнений недостаточно. Потребуется установка дополнительных скребков и гофрозащиты, полностью закрывающей направляющую.
