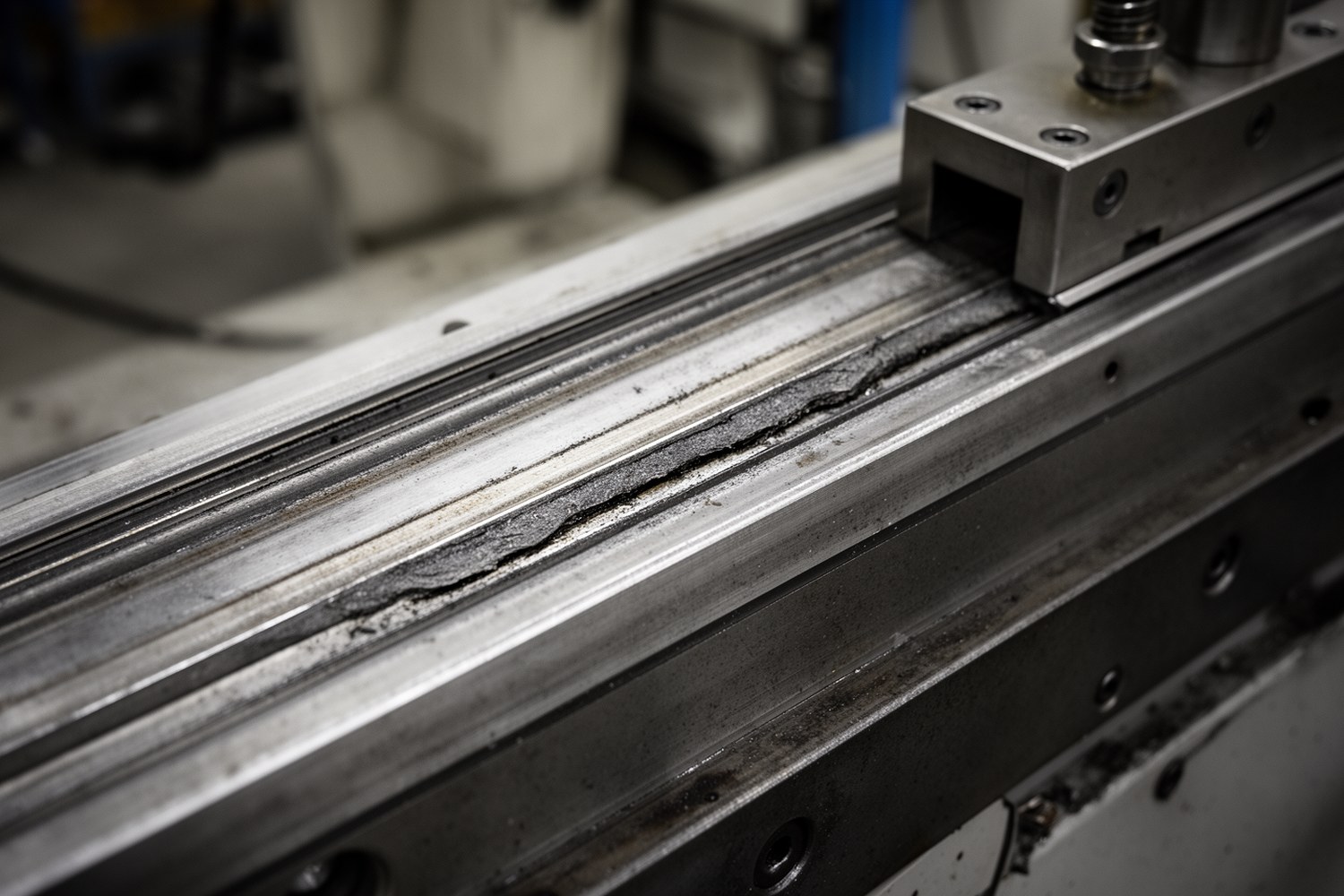

Диагностика износа беговых дорожек направляющих выполняется по одной схеме: признак → измерение → критерий → действие. Ниже приведена практическая процедура для узлов линейного перемещения «рельс-каретка».
- Все численные пороги в статье ориентировочные.
- Решение обязательно сверяют с документацией конкретной серии узла.
- Без одинаковых условий измерений тренд деградации считают недостоверным.
Область применения и термины
Материал применим к линейным направляющим качения промышленного оборудования. Он не относится к спортивным тренажерам и не заменяет паспортные допуски производителя узла.
Беговая дорожка направляющей - контактная поверхность рельса/каретки. Преднатяг - начальное упругое поджатие. Питтинг - усталостное выкрашивание. Остаточный ресурс - оценка наработки до предельного состояния.
Короткий чек-лист перед измерениями
- Очистить зону и проверить отсутствие свежих загрязнений.
- Стабилизировать температуру узла, желательно в узком повторяемом диапазоне.
- Зафиксировать режим нагрузки и скорость перемещения.
- Проверить тип и состояние смазки, а также дату последнего смазывания.
- Указать базу сравнения: исходное значение именно этого узла.
Механизмы износа и признаки
| Механизм | Признак | Типовые причины | Чем подтверждать |
|---|---|---|---|
| Усталостный | Питтинг, сколы, шелушение | Циклическая перегрузка, удары, потеря преднатяга | Визуальный + вихретоковый/АЭ + вибродиагностика |
| Абразивный | Риски, борозды, рост Ra (мкм) | Пыль, стружка, загрязненная смазка | Визуальный + профилометрия + усилие хода (Н) |
| Коррозионный | Язвы, пятна окисления, матовые зоны | Влага, агрессивная среда, простои | Визуальный + профилометрия + локальный НК |
Методы контроля: выбор и ограничения
| Метод НК | Что выявляет | Глубина выявления | Минимально обнаруживаемый дефект (ориентир) | Остановка |
|---|---|---|---|---|
| Визуальный (лупа/эндоскоп) | Поверхностные сколы, коррозия | Только поверхность | Обычно от ~50-100 мкм по раскрытию/рельефу | Короткая |
| Вихретоковый | Поверхностные и подповерхностные нарушения | Обычно до 1-3 мм (зависит от материала/частоты) | Трещины порядка ~0,1-0,5 мм при корректной калибровке | Обычно да |
| Ультразвуковой | Внутренние несплошности | Глубже вихретокового | Обычно от ~0,3-1,0 мм эквивалентного отражателя | Да |
| Вибродиагностика | Косвенные признаки деградации контакта | Косвенно по динамике | Не задается в мм, оценка по отклонению спектра/RMS | Возможна без полной остановки |
| Акустическая эмиссия | События микротрещинообразования | Косвенно по источнику сигнала | Не задается в мм, важны порог регистрации и фильтрация шумов | Часто при работе |
Ориентиры чувствительности зависят от подготовки поверхности, калибровки, материала и помех. Для заключения используют минимум два взаимодополняющих метода.
Измеряемые параметры и повторяемость
| Параметр | Единица | Правило повторяемости (минимум) |
|---|---|---|
| Шероховатость Ra/Rz | мкм | 3 повтора на точку; расхождение не более 10% |
| Отклонение геометрии | мкм, мм/м | 3 прохода; расхождение не более 15% |
| Усилие перемещения | Н | 5 циклов в одном режиме; расхождение не более 10% |
| Люфт/жесткость | мкм, мкм/Н | 3 нагружения; расхождение не более 15% |
| Вибропараметры (RMS, пики) | мм/с, Гц | минимум 3 записи по 20-60 с; одинаковая точка датчика |
Если расхождение выше допусков повторяемости, выполняют пересъем: повторно очищают узел, проверяют крепление датчика и оснастки, затем проводят измерение в тех же условиях. Иначе данные не используют для решения о замене.

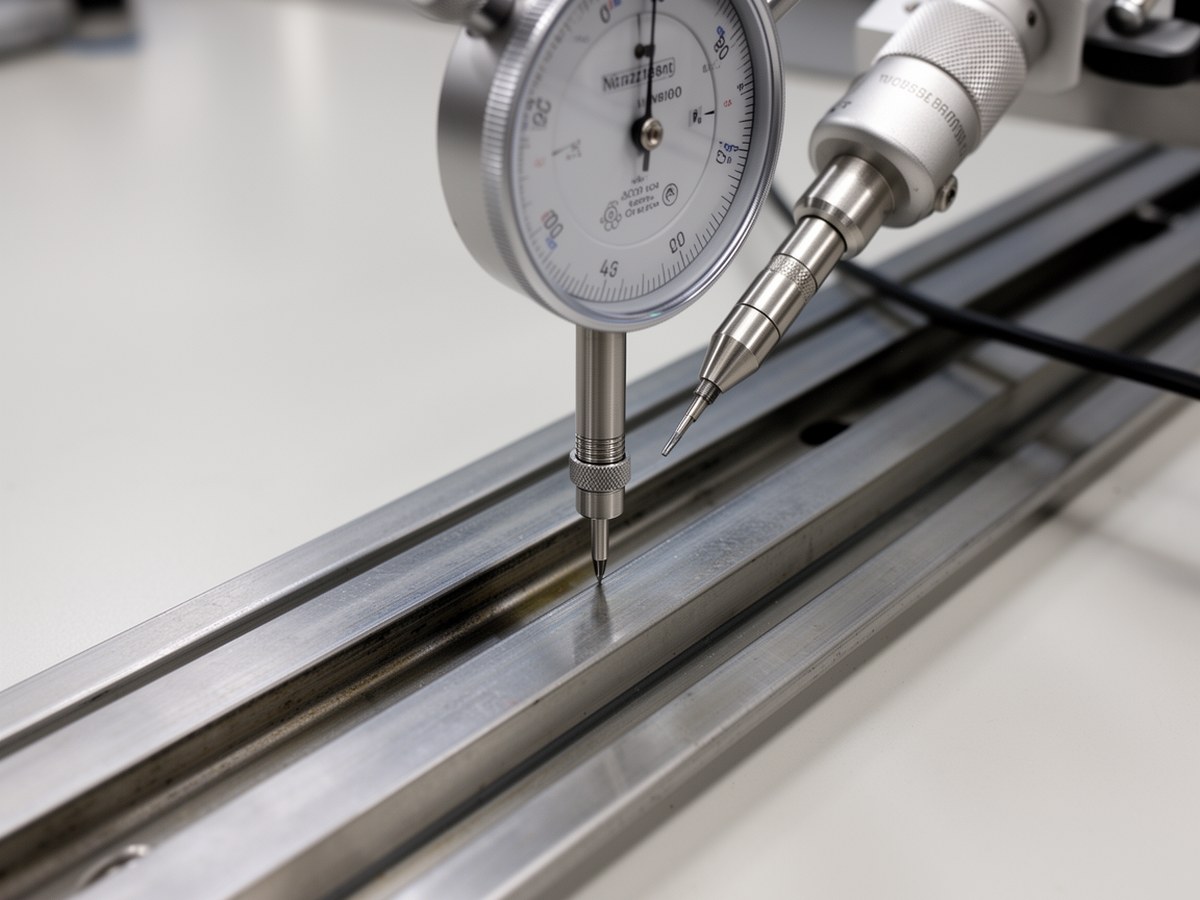

Повторяемые измерения
Разместить перед таблицей с правилами повторов и допусками расхождения.
Критерии оценки: предупредительный и предельный порог
| Показатель | Предупредительный порог (ориентир) | Предельный порог (ориентир) | Нормализация порога |
|---|---|---|---|
| Ra (мкм) | рост > 2-3× от базового | рост > 4-5× от базового | Корректировать по классу точности и требуемой чистоте хода |
| Геометрия (мкм, мм/м) | 1,5-2× от исходного отклонения | 2-3× от исходного отклонения | Корректировать по длине рельса и допуску позиционирования |
| Усилие хода (Н) | рост на 20-30% | рост на 40-50% и более | Корректировать по типу контакта (шариковый/роликовый) и нагрузке |
| Люфт/жесткость | ухудшение на 15-20% | ухудшение на 30% и более | Корректировать по требуемой жесткости процесса |
| Дефекты поверхности | единичные локальные очаги | множественный питтинг/прогрессирующие сколы | Оценивать по плотности очагов и скорости прогрессии |
Это не универсальные абсолютные значения. Они задают стартовую логику, которую уточняют под серию направляющей, класс точности и фактический режим нагрузки.
Алгоритм принятия решения (decision flow)
- Собрать данные по базовому набору параметров и проверить повторяемость.
- Если отклонения ниже предупредительного порога, продолжать эксплуатацию по штатной периодичности.
- Если достигнут предупредительный порог, ограничить режим (нагрузка/скорость), подтвердить результат вторым методом НК и сократить интервал контроля минимум в 2 раза.
- Если подтвержден устойчивый рост параметра, планировать замену в ближайшее окно ТОиР.
- Если достигнут предельный порог хотя бы по одному критическому параметру или наблюдается прогрессирующий питтинг, вывести узел из работы и выполнить инженерное заключение.
Действия по ролям при предупредительном пороге
- Оператор: зафиксировать симптом, снизить режим, передать событие в ТОиР.
- Механик: проверить смазку, загрязнение, крепеж и выполнить повторные замеры.
- Инженер надежности: подтвердить вторым методом, оценить тренд и назначить окно плановой замены.
Тренд и остаточный ресурс: формулы и ограничения
Допущения: стабильные нагрузка, смазка, температура, кинематика и отсутствие скачкообразных повреждений. Ограничения: расчет не является точным прогнозом отказа и применим только как ориентир для планирования ТОиР на коротком горизонте.
Практика интерпретации: если после коррекции смазки скорость деградации v заметно снизилась, план замены переносят только после подтверждения минимум двумя последующими циклами контроля.
Типовые ошибки диагностики износа направляющих
- Перекос монтажа маскируется под «износ» по усилию хода и вибрации.
- Кратковременное загрязнение дает ложный всплеск шума.
- Изменение вязкости смазки без учета температуры искажает тренд.
- Сравнение с данными другого узла вместо собственной базы.
- Смешение режимов измерения (другая нагрузка, другая скорость).
Периодичность контроля линейных направляющих
| Режим | Визуальный контроль | Функциональные измерения | Виброакустика | Расширенный НК |
|---|---|---|---|---|
| Легкий | 1 раз в 1-2 месяца | 1 раз в квартал | 1 раз в квартал | 1 раз в 12 месяцев |
| Средний | Ежемесячно | 1 раз в 1-2 месяца | Ежемесячно | 1 раз в 6 месяцев |
| Тяжелый | Еженедельно | 2 раза в месяц | Еженедельно или онлайн | 1 раз в 3 месяца |
Документирование результатов (минимум)
- Идентификатор узла, наработка, дата и исполнитель.
- Условия измерений: температура, нагрузка, скорость, смазка.
- Приборы и калибровка.
- Сырые значения, среднее, разброс, отметка о повторяемости.
- Статус порога (норма/предупредительный/предельный) и принятое действие.
