Трапецеидальные винтовые передачи служат базовым механизмом для преобразования вращательного движения в поступательное в станкостроении, прессовом и подъемном оборудовании. Постоянное трение скольжения неизбежно стирает профиль витков. Диагностика и ремонт трапецеидальной резьбы предотвращают заклинивание узла, потерю точности позиционирования и простои оборудования.
Ключевые этапы работы с узлом:
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
- Визуальная и инструментальная дефектовка (замер осевого люфта, радиального биения).
- Оценка износа профиля и расчет остаточного ресурса.
- Выбор метода восстановления (регулировка натяга, наплавка, перенарезание).
- Подбор смазочных материалов под конкретные условия эксплуатации.
Виды износа и дефектов трапецеидальных передач
Передача работает под сложными механическими нагрузками. Износ редко распределяется равномерно. Наибольшие повреждения возникают в зонах реверса и на участках максимального приложения рабочего усилия.
Износ боковых поверхностей
Витки истончаются, осевой зазор увеличивается. Процесс запускает естественное трение скольжения, которое усугубляется недостатком смазки или попаданием абразивных частиц. Дефект приводит к потере точности и вибрациям.
Задиры и микросварка
Возникают при разрыве масляной пленки под воздействием высоких удельных давлений. На боковых гранях профиля образуются глубокие борозды, гайка начинает двигаться с рывками (эффект stick-slip) или полностью заклинивает.
Деформация винта
Ось винта изгибается при превышении допустимых радиальных или продольных нагрузок. Потеря продольной устойчивости вызывает сильное радиальное биение, неравномерный износ гайки и перегрев подшипниковых опор.
Инструментальный контроль и дефектовка
Оценку состояния передачи начинают с измерения осевого люфта. Винт фиксируют, к гайке прикладывают осевое усилие в обоих направлениях. Измерения проводят индикатором часового типа (ИЧ) на магнитной стойке.
| Шаг резьбы (P), мм | Номинальный зазор, мм | Допустимый износ (люфт), мм | Критический износ (выбраковка), мм |
|---|---|---|---|
| 2 - 4 | 0.05 - 0.10 | 0.25 | > 0.40 |
| 5 - 8 | 0.10 - 0.15 | 0.40 | > 0.60 |
| 10 - 14 | 0.15 - 0.20 | 0.60 | > 0.90 |
Внимание: Измерять люфт нужно в нескольких точках по длине винта (в начале, в середине и в конце рабочего хода). Разница в значениях свыше 0.15 мм указывает на неравномерный износ. В таких случаях простая замена гайки неэффективна.
Измерение среднего диаметра методом трех проволочек
Точную оценку износа профиля винта дает метод трех проволочек. Во впадины резьбы закладывают три калиброванные проволочки одинакового диаметра, затем микрометром измеряют размер поверх них.
Расчет среднего диаметра трапецеидальной резьбы с углом профиля 30°:
d_2 = M - 4.864 \cdot d_w + 1.866 \cdot PОбозначения:
d_2: действительный средний диаметр резьбы, мм;
M: размер, измеренный микрометром по проволочкам, мм;
d_w: диаметр калиброванной проволочки, мм;
P: шаг резьбы, мм.

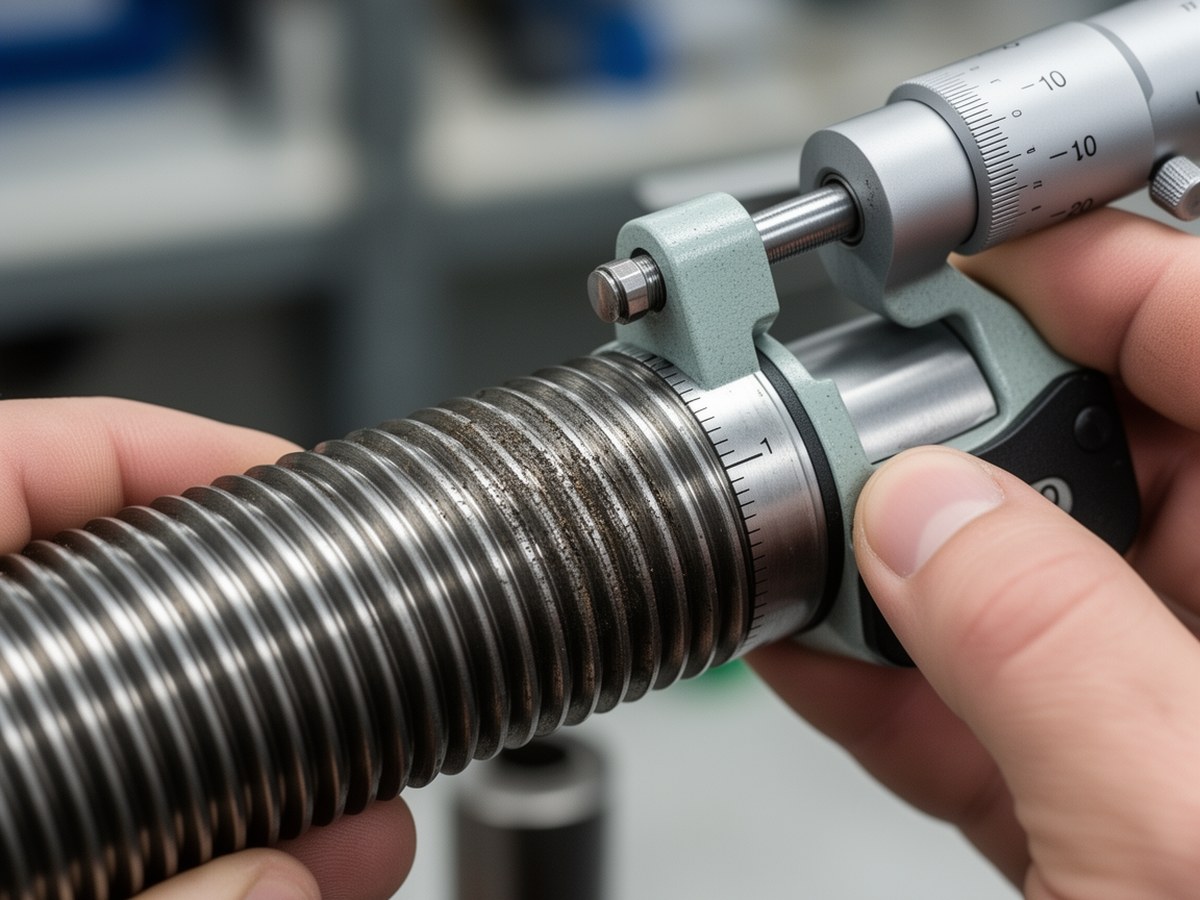

Контроль геометрии винта
Точные измерения — основа успешного ремонта.
Технологии ремонта и восстановления
При износе выше допустимых значений требуется ремонт. Выбор технологии зависит от степени повреждений, габаритов деталей и бюджета.
- Перенарезание винта в ремонтный размер. Наиболее распространенный метод. Изношенный винт протачивают на токарном станке до устранения дефектов профиля (уменьшается наружный и средний диаметр). Затем под этот нестандартный размер изготавливают новую бронзовую гайку. Метод сохраняет дорогостоящий винт.
- Восстановление наплавкой. Подходит для крупных уникальных винтов. Изношенные витки наплавляют износостойкими сплавами (бронзой или специальными сталями) в среде защитных газов. После этого винт проходит термическую обработку для снятия напряжений и заново нарезается в номинальный размер.
- Использование разрезных (регулируемых) гаек. При подходящей конструкции устанавливают гайку из двух половин. По мере износа профиля зазор выбирают стягиванием половин регулировочными винтами, что временно восстанавливает кинематическую точность.
Регламент технического обслуживания
Долговечность передачи зависит от качества смазки. Бытовые или универсальные составы без учета нагрузок быстро выводят узел из строя.
| Узел / Операция | Периодичность | Инструмент / Материал |
|---|---|---|
| Очистка винта от старой смазки и стружки | Каждые 200 моточасов | Промышленные обезжириватели, ветошь |
| Нанесение новой смазки | Каждые 50-100 моточасов | Смазки с EP-присадками (NLGI 1 или 2) |
| Контроль осевого люфта | Каждые 500 моточасов | Индикатор часового типа (ИЧ-10) |
| Проверка радиального биения винта | Раз в год | Магнитная стойка, индикатор |
Выбор смазочных материалов
Высоконагруженным тихоходным передачам подходят консистентные смазки с добавлением дисульфида молибдена (MoS2) или графита. Составы предотвращают задиры даже при граничном трении. В быстроходных передачах применяют жидкие индустриальные масла классов вязкости ISO VG 68 или ISO VG 220 через системы автоматической лубрикации.
