Диагностика опорно-поворотного устройства (ОПУ) без разборки представляет собой набор методов контроля, которые позволяют оценить состояние узла на установленной технике без демонтажа колец, тел качения и зубчатого венца. ОПУ обеспечивает поворот рабочей части машины и одновременно воспринимает осевые, радиальные и опрокидывающие нагрузки.
Безразборную диагностику применяют на автокранах, башенных и портальных кранах, экскаваторах, буровых установках, манипуляторах и поворотных платформах. Вывод делают не по одному признаку, а по сочетанию данных: люфт, шум, нагрев, характер вращения, вибрация, состояние смазки, крепежа и зубчатого зацепления.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
- Основная схема обследования: сбор данных, внешний осмотр, контроль болтов, измерение люфта, проверка смазки, инструментальный контроль и заключение.
- Безразборная диагностика не всегда заменяет дефектацию ОПУ после демонтажа: закрытые дорожки качения и часть внутренних повреждений могут быть недоступны для прямого контроля.
- Результаты полезны в динамике, если точки измерений, нагрузка, температура, скорость поворота и положение оборудования фиксируются одинаково.
Что можно выявить без демонтажа
Без демонтажа уверенно выявляют внешние дефекты: повреждение уплотнений, утечки смазки, коррозию, ослабление крепежа, сколы зубьев, загрязнение зоны зацепления и трещины на доступных поверхностях. Внутренние дефекты чаще определяются косвенно: по росту опрокидывающего зазора, шуму, вибрации, локальному нагреву и металлическим частицам в смазке.
К типовым неисправностям относятся износ дорожек качения, повреждение шариков или роликов, трещины колец, ослабление крепежных болтов, дефекты зубчатого венца, деградация или загрязнение смазки, повреждение уплотнений, перекос установки и неравномерная нагрузка на сектор ОПУ.
Если обнаружены трещины несущих элементов, быстрый рост люфта, крупная металлическая стружка, заедание под нагрузкой, повреждение зубьев или повторное ослабление крепежа, безразборная диагностика обычно служит основанием для остановки оборудования и углубленной дефектации.
Порядок обследования ОПУ без разборки
Работу начинают с исходных данных. Диагносту нужны модель техники, тип ОПУ, наработка, паспортные предельные значения, регламент обслуживания, история ремонтов, сведения о смазке и результаты прошлых измерений.
- Собирают паспортные данные, предыдущие протоколы и жалобы оператора.
- Проводят внешний осмотр доступных поверхностей, уплотнений, зубчатого венца, болтов и зон выхода смазки.
- Проверяют крепеж: метки контроля, посадочные поверхности, коррозию, следы проворота и соответствие моменту затяжки по регламенту.
- Измеряют люфт и опрокидывающий зазор в заданных положениях при воспроизводимой нагрузке.
- Оценивают сопротивление вращению, плавность хода, рывки, шум и локальное заедание.
- По симптомам выбирают инструментальные методы: вибродиагностику, УЗК, тепловизионный контроль, анализ смазки.
- Оформляют протокол с условиями измерений, результатами, ограничениями и рекомендациями.
Что спросить у оператора
Перед измерениями полезно уточнить, когда появился шум, есть ли рывки при повороте, изменилась ли скорость вращения, были ли перегрузки, удары, попадание воды или пыли, перегрев, нештатная смазка или ремонт привода поворота. Эти сведения помогают выбрать точки контроля и не перепутать дефект ОПУ с неисправностью привода, тормоза или гидросистемы.
Методы контроля и выявляемые дефекты
| Метод | Что проверяет | Что может показать | Ограничения |
|---|---|---|---|
| Визуальный контроль | Уплотнения, болты, корпусные поверхности | Утечки, коррозию, загрязнение, повреждения доступных зон | Не показывает закрытые дорожки качения напрямую |
| Контроль зубчатого зацепления | Зубчатый венец, ведущую шестерню, боковой зазор, пятно контакта | Сколы, выкрашивание, неравномерный износ, нарушение смазки зацепления | Зависит от доступа, чистоты поверхности и состояния привода |
| Измерение люфта | Взаимное перемещение колец под нагрузкой | Износ дорожек качения, рост опрокидывающего зазора, потерю жесткости узла | Требует одинаковой схемы нагружения и сравнения с паспортом или базой |
| Контроль сопротивления вращению | Равномерность поворота и момент сопротивления | Заедание, загрязнение, проблемы смазки, дефекты зацепления | Зависит от температуры, нагрузки, привода и тормозов |
| Вибродиагностика | Вибросигнатуру при вращении | Повреждение тел качения, дорожек, зубчатого венца, неравномерность нагрузки | Нужны стабильная скорость, повторяемые точки датчиков и базовая сигнатура |
| Ультразвуковой контроль | Материал доступных колец и зон концентрации напряжений | Трещины, расслоения, внутренние отражатели | Недоступен для зон, закрытых кожухами, посадочными поверхностями или загрязнением |
| Тепловизионный контроль | Температуру по окружности ОПУ | Локальное трение, недостаток смазки, перегрузку сектора | Зависит от режима работы, ветра, солнца и свойств поверхности |
| Анализ смазки | Состояние смазочного материала и частиц износа | Металлический износ, воду, пыль, деградацию смазки, повреждение уплотнений | Проба должна быть отобрана из представительной точки и промаркирована |
Визуальный контроль, крепеж и зубчатый венец
Осмотр проводят по всей доступной окружности ОПУ. Проверяют следы вытекания смазки, разрывы и деформацию уплотнений, коррозию, трещины на доступных поверхностях, загрязнение зоны зацепления, следы ударов и неравномерного контакта.
Крепежные болты оценивают по состоянию головок, шайб, посадочных поверхностей и меток контроля. Признаки ослабления: смещение меток, коррозионные потеки, овальность отверстий, повреждение резьбовой зоны и следы микроперемещений вокруг болта.
Зубчатый венец и ведущую шестерню проверяют на сколы, выкрашивание, задиры, неравномерный износ, недостаток смазки, неправильное пятно контакта и изменение бокового зазора. При дефектах зацепления дополнительно оценивают сопротивление вращению и вибрацию на частоте зацепления.
Измерение люфта и опрокидывающего зазора
Проверка люфта ОПУ индикатором относится к основным методам безразборной диагностики. Измеряют взаимное осевое перемещение колец при смене положения нагрузки или опрокидывающего момента. Обычно используют индикатор часового типа или электронный датчик перемещения.
Типовая схема измерения: магнитную стойку или жесткий кронштейн устанавливают на неподвижной части машины, наконечник индикатора подводят к контролируемой поверхности поворотной части рядом с ОПУ, затем фиксируют показания при минимальном и максимальном опрокидывающем моменте. Для крана это могут быть разные положения стрелы, вылет и нагрузка по регламенту; для другой техники - воспроизводимые положения рабочего оборудования.
Точки выбирают по окружности, обычно не менее четырех равномерных положений, а при подозрении на локальный дефект добавляют промежуточные точки в проблемном секторе. В протоколе фиксируют номер точки, положение платформы, направление нагрузки, вылет, массу груза при наличии, температуру, исходное показание, конечное показание и разницу перемещений.
Результат сравнивают с паспортом, отраслевым регламентом или базовым измерением исправного ОПУ. Универсальное предельное значение люфта применять некорректно: допустимый зазор зависит от типоразмера, конструкции, машины и условий эксплуатации.
f = n / 60
где f обозначает частоту вращения ОПУ, Гц; n - скорость вращения, об/мин. Перевод в герцы нужен для сопоставления частоты вращения с данными вибродиагностики.

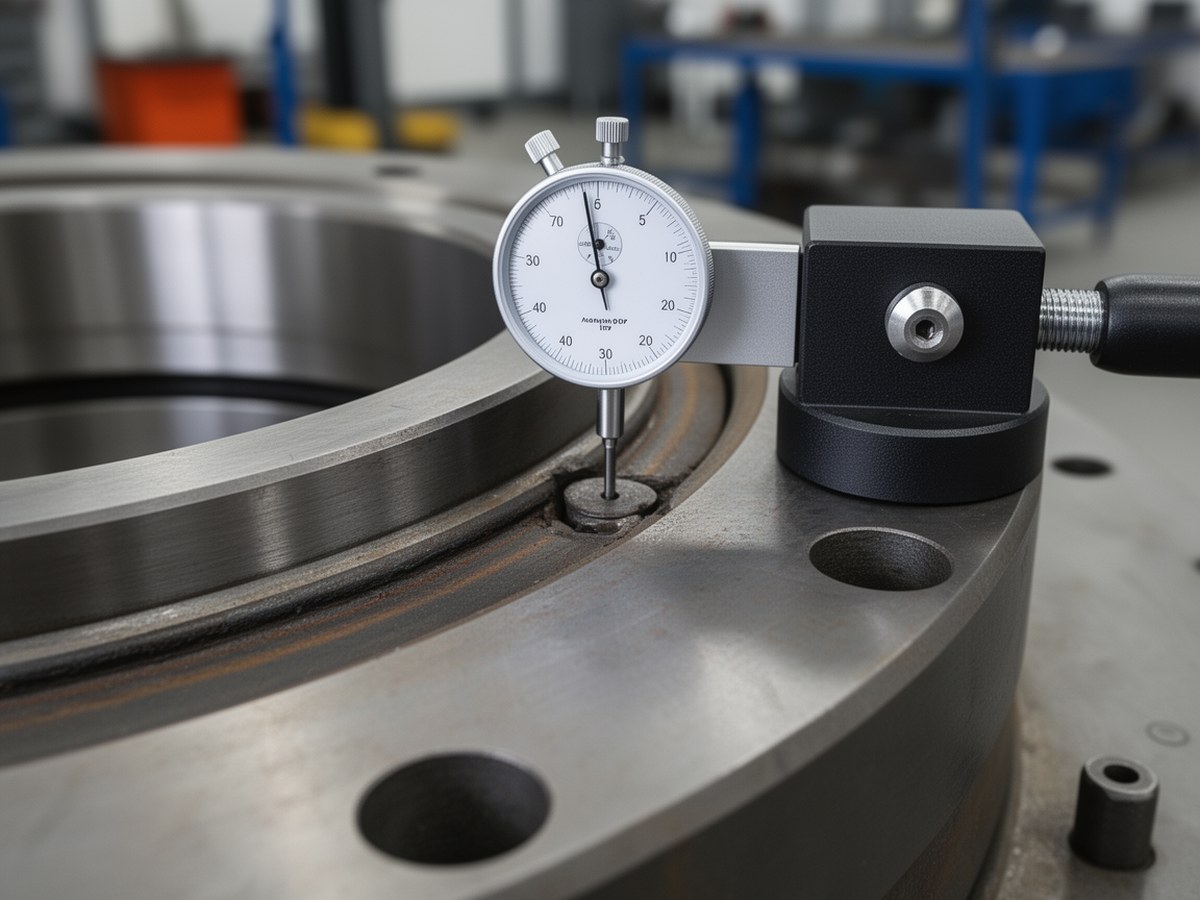

Контроль люфта
Снимок уместен рядом с описанием установки индикатора и фиксации точек измерения.
Контроль люфта
Снимок уместен рядом с описанием установки индикатора и фиксации точек измерения.
Сопротивление вращению и характер хода
Рывки при повороте, неравномерный ход, локальное заедание, рост тока привода или повышенное усилие на гидравлическом приводе указывают на проблемы в ОПУ или сопряженных узлах. Причиной может быть загрязненная смазка, деформация кольца, повреждение дорожки качения, дефект зубчатого венца, неправильное зацепление шестерни или неравномерная затяжка крепежа.
Контроль проводят на малой скорости, без резких ускорений, в нескольких положениях поворотной платформы. Если сопротивление меняется на одном секторе окружности, этот участок дополнительно проверяют осмотром, тепловизионным контролем, вибродатчиком и анализом смазки.
Вибродиагностика ОПУ
Вибродиагностика применяется для оценки состояния дорожек качения, тел качения, зубчатого венца и равномерности нагрузки. Датчики устанавливают в повторяемых точках на неподвижной и, если возможно, на поворотной части. Измерения выполняют при фиксированной скорости поворота и сопоставимой нагрузке.
Для низкоскоростных ОПУ стандартные подшипниковые частоты часто менее устойчивы, чем у быстроходных подшипников. Поэтому особенно важны тренд, огибающая, ударные импульсы, повторяемость сектора и сравнение с базовой вибросигнатурой.
| Признак в вибросигнале | Вероятная причина | Что проверить дополнительно |
|---|---|---|
| Рост ударных импульсов на одном секторе | Локальный дефект дорожки качения или повреждение тела качения | Люфт по точкам, смазку, тепловую карту сектора |
| Периодические пики, связанные с частотой вращения | Неравномерность вращения, перекос, дефект привода | Сопротивление вращению, крепеж, зацепление зубчатого венца |
| Высокочастотная составляющая с ростом шума | Недостаточная смазка или абразивное загрязнение | Пробу смазки, уплотнения, регламент смазывания |
| Пики на частоте зубчатого зацепления | Износ, скол или нарушение контакта зубьев | Венец, ведущую шестерню, пятно контакта и боковой зазор |
Ультразвуковой контроль
Ультразвуковой контроль (УЗК) применяют для поиска трещин и внутренних дефектов в доступных участках колец, обойм и зон концентрации напряжений. Метод полезен, когда визуально есть подозрение на трещину, наблюдается аномальный рост люфта или техника работала с ударными и перегрузочными режимами.
h = c × t / 2
где h обозначает расчетную глубину отражателя, c - скорость ультразвука в материале, t - время прохождения импульса до дефекта и обратно. Формула применима для эхо-метода при корректной настройке прибора и известной акустической скорости.
Без демонтажа доступны только поверхности, к которым можно подвести преобразователь и обеспечить акустический контакт. Зоны, закрытые кожухами, посадочными поверхностями, крепежом, толстым слоем загрязнений или геометрически сложными переходами, могут быть недоступны либо давать неоднозначные отражения. Такие ограничения обязательно указывают в протоколе.
Тепловизионный контроль
Тепловизионный контроль помогает увидеть локальный нагрев по окружности ОПУ. Температурная аномалия может указывать на повышенное трение, недостаток смазки, перегрузку сектора, перекос или дефект в зоне контакта. Измерение выполняют после выхода техники на устойчивый рабочий режим, фиксируя температуру окружающей среды, нагрузку, скорость поворота и время работы до съемки.
ΔT = Tсектор - Tбаза
где ΔT обозначает превышение температуры проблемного сектора над сопоставимым исправным сектором или базовым измерением. Для оценки обычно достаточно разности температур при одинаковых условиях контроля.
| Температурный признак | Возможная причина | Проверка |
|---|---|---|
| Равномерный умеренный нагрев | Нормальная работа под нагрузкой или высокая внешняя температура | Сравнить с базой и режимом работы |
| Локальное пятно на секторе | Повышенное трение, дефект дорожки, недостаток смазки | Люфт в секторе, смазка, вибродатчик |
| Нагрев около зубчатого венца | Нарушение зацепления, износ зубьев, недостаток смазки | Осмотр зубьев, контакт шестерни, сопротивление вращению |
| Нестабильная картина после короткой работы | Недостаточный прогрев или влияние внешних факторов | Повторить контроль при устойчивом режиме |
Анализ смазки
Смазка в ОПУ снижает трение и одновременно дает диагностические признаки. Проба может показать металлический износ, наличие воды, пыли, песка, разрушение присадок и деградацию материала. Для корректного анализа пробу отбирают из представительной точки во время работы или вскоре после остановки, используют чистую тару и фиксируют место отбора.
Металлический блеск, крупные частицы, резкое потемнение, запах перегрева, эмульсия и водянистые включения требуют проверки уплотнений, режима смазывания и состояния дорожек качения. Важна динамика: рост концентрации частиц по сравнению с предыдущими пробами обычно информативнее разового значения.
Как выбрать метод по симптомам
| Симптом | Вероятная причина | Первичная проверка | Уточняющий метод |
|---|---|---|---|
| Шум при повороте | Износ дорожек, загрязнение смазки, дефект зубьев | Осмотр, проверка смазки, характер хода | Вибродиагностика, анализ смазки |
| Рост люфта | Износ дорожек качения, ослабление крепежа, деформация посадки | Измерение опрокидывающего зазора, контроль болтов | УЗК доступных зон, повторное измерение по точкам |
| Локальный нагрев | Повышенное трение, недостаток смазки, перегрузка сектора | Тепловизионный контроль | Проба смазки, вибродиагностика |
| Рывки и заедание | Дефект зубчатого венца, загрязнение, повреждение тел качения | Проверка сопротивления вращению | Осмотр зубьев, виброанализ, анализ смазки |
| Металлические частицы в смазке | Износ колец, тел качения или зубчатого венца | Повторный отбор пробы, визуальный контроль | Лабораторный анализ, контроль люфта |
| Утечки смазки | Повреждение уплотнений, избыток смазки, загрязнение канала | Осмотр уплотнений и зон выхода | Контроль смазки, проверка загрязнений |
Периодичность и условия контроля
Периодичность диагностики ОПУ задается паспортом оборудования, регламентом эксплуатации, условиями работы и результатами предыдущих обследований. Для техники с высокой наработкой, ударными нагрузками, работой в пыли, влажности, абразивной среде или при частых перегрузках интервалы контроля сокращают.
| Условия эксплуатации | Что контролировать чаще | Комментарий |
|---|---|---|
| Обычная плановая работа | Осмотр, смазку, крепеж, люфт по регламенту | Инструментальные методы применяют при ТО или появлении симптомов |
| Пыль, влага, абразив | Уплотнения, загрязнение смазки, зубчатое зацепление | Повышен риск попадания частиц в дорожки качения и смазку |
| Ударные нагрузки и перегрузки | Люфт, крепеж, трещины доступных зон, вибрацию | После нештатного события контроль выполняют вне планового интервала |
| Рост шума, нагрева или рывков | Сектор с симптомом, смазку, сопротивление вращению | Интервал выбирают по динамике ухудшения и требованиям безопасности |
После установки нового или отремонтированного ОПУ полезно выполнить базовые измерения люфта, температуры и вибросигнатуры. Эти данные используют как исходную точку для последующих сравнений.
Оформление результатов диагностики
Протокол диагностики ОПУ должен позволять повторить измерение и сравнить данные через месяц, сезон или ремонтный цикл. В документ включают модель техники и ОПУ, дату, наработку, условия работы, точки измерений, схему установки датчиков, положение рабочего оборудования, нагрузку, скорость поворота и температуру окружающей среды.
К протоколу добавляют значения люфта по точкам, фотографии дефектов, состояние крепежа, описание зубчатого венца, данные по смазке, термограммы, спектры вибрации, параметры УЗК и вывод о динамике относительно прошлых проверок. Отдельно указывают ограничения: недоступные поверхности, невозможность работы под номинальной нагрузкой, нестабильную скорость поворота, загрязненную поверхность, отсутствие базовой вибросигнатуры или неполные паспортные данные.
Когда безразборной диагностики недостаточно
Остановку, повторный контроль или дефектацию после демонтажа рассматривают при быстром росте опрокидывающего зазора, трещинах несущих колец, локальном заедании под нагрузкой, сильном нагреве одного сектора, повреждении зубьев, повторном ослаблении крепежа, крупной металлической стружке или резком ухудшении вибросигнатуры.
В таких случаях безразборная диагностика не должна использоваться как подтверждение исправности. Ее задача - зафиксировать признаки, оценить риск и обосновать дальнейшие действия по регламенту эксплуатации.
Практический вывод
Диагностика ОПУ без разборки лучше работает как регулярная процедура, а не как разовый осмотр. Визуальный контроль показывает внешние дефекты, люфт отражает потерю жесткости, вибродиагностика помогает искать дефекты качения и зубчатого венца, УЗК уточняет трещины в доступных зонах, тепловизионный контроль выявляет локальное трение, а анализ смазки показывает загрязнение и износ. Надежный вывод получают при сопоставлении этих данных с паспортными пределами, базовыми измерениями и фактическими условиями эксплуатации.
