Допустимые отклонения размеров подшипниковых узлов определяют по сочетанию типа подшипника, класса точности, посадки, условий работы и действующей редакции стандарта. Для надежной приемки контролируют не только размеры, но и форму, расположение, радиальное биение, шероховатость и повторяемость измерений.
Коротко главное
- Предельные отклонения вала и отверстия корпуса задают через ES/EI и поле допуска T.
- Допуски формы и расположения посадок подшипника проверяют отдельно от линейных размеров.
- Класс точности подшипника между ISO, ГОСТ и DIN сопоставляют только по таблице соответствия и редакции документа.
- При пограничных значениях проводят повторный цикл измерений и фиксируют неопределенность.
Область применения и границы статьи
Материал относится к узлам качения общего машиностроения. Численные допуски берут из актуальных таблиц стандарта и КД/ТД на конкретный узел. Универсальных значений для всех серий не существует.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Термины и обозначения
Dном, номинальный размер, ES/EI, верхнее/нижнее предельное отклонение, T, поле допуска, Δ, фактическое отклонение. Отдельно задают допуски формы и расположения подшипниковых посадок (круглость, цилиндричность, соосность), радиальное биение и шероховатость.
Нормативная база: документы и редакции
| Документ | Что проверять | Примечание по применению |
|---|---|---|
| ISO 492:2014 | Точность подшипников качения, допуски размеров и геометрии | Проверять наличие более новой редакции/поправок |
| ISO 286-1:2010, ISO 286-2:2010 | Система допусков и посадок (вал/отверстие корпуса) | База для предельных отклонений ES/EI |
| ISO 1132-1:2000 | Термины и обозначения в области подшипников | Для единообразия КД, ТД и протоколов |
| DIN 620-2:1987 (или актуальная замена) | Термины и допуски по подшипникам в DIN-системе | Год редакции фиксировать в документации предприятия |
| ГОСТ 3325-85 | Посадки подшипников качения | Применять только в действующей области применения |
| ГОСТ 520-2011 | Общие технические условия подшипников качения | Использовать совместно с профильными стандартами |
| ГОСТ 25346-89, ГОСТ 25347-82 | Система допусков и посадок (аналог ISO 286) | Для расчета полей допусков сопрягаемых деталей |
| ГОСТ 24810-2013 | Внутренние зазоры подшипников качения | Связь посадки и рабочего зазора после монтажа |
Приоритет задают запись в КД/ТД и действующая редакция НД на предприятии.
Классы точности: кросс-нотация ISO/ГОСТ/DIN
| Условный уровень | ISO | ГОСТ | DIN | Комментарий |
|---|---|---|---|---|
| Нормальный | Normal (PN) | 0 | PN | Базовый промышленный уровень |
| Повышенный | P6 | 6 | P6 | Более высокие требования к посадкам и биению |
| Высокий | P5 | 5 | P5 | Точные и скоростные узлы |
| Прецизионный | P4, P2 | 4, 2 | P4, P2 | Применять только по прямой спецификации |
Это рабочая карта соответствий. Окончательную эквивалентность проверяют по таблицам конкретного стандарта и его редакции, без сверки по памяти.
Выбор посадки: короткий decision-flow
- Если кольцо имеет циркуляционную нагрузку, то выбирают посадку с натягом против проворота.
- Если в приоритете ремонтопригодность и частый демонтаж, то рассматривают переходную или зазорную посадку с проверкой риска проворота.
- Если ожидается заметный температурный градиент, то пересчитывают рабочий натяг и функциональный зазор после нагрева.
- Если класс точности выше, то ужесточают требования к предельным отклонениям вала и отверстия корпуса, форме и шероховатости.
Параметры контроля и метрология
Контролируют размер посадок, овальность и конусность, допуски формы и расположения подшипниковых посадок, радиальное биение, шероховатость. Для критичных размеров используют серию повторных измерений и оценивают неопределенность измерений при контроле посадок.

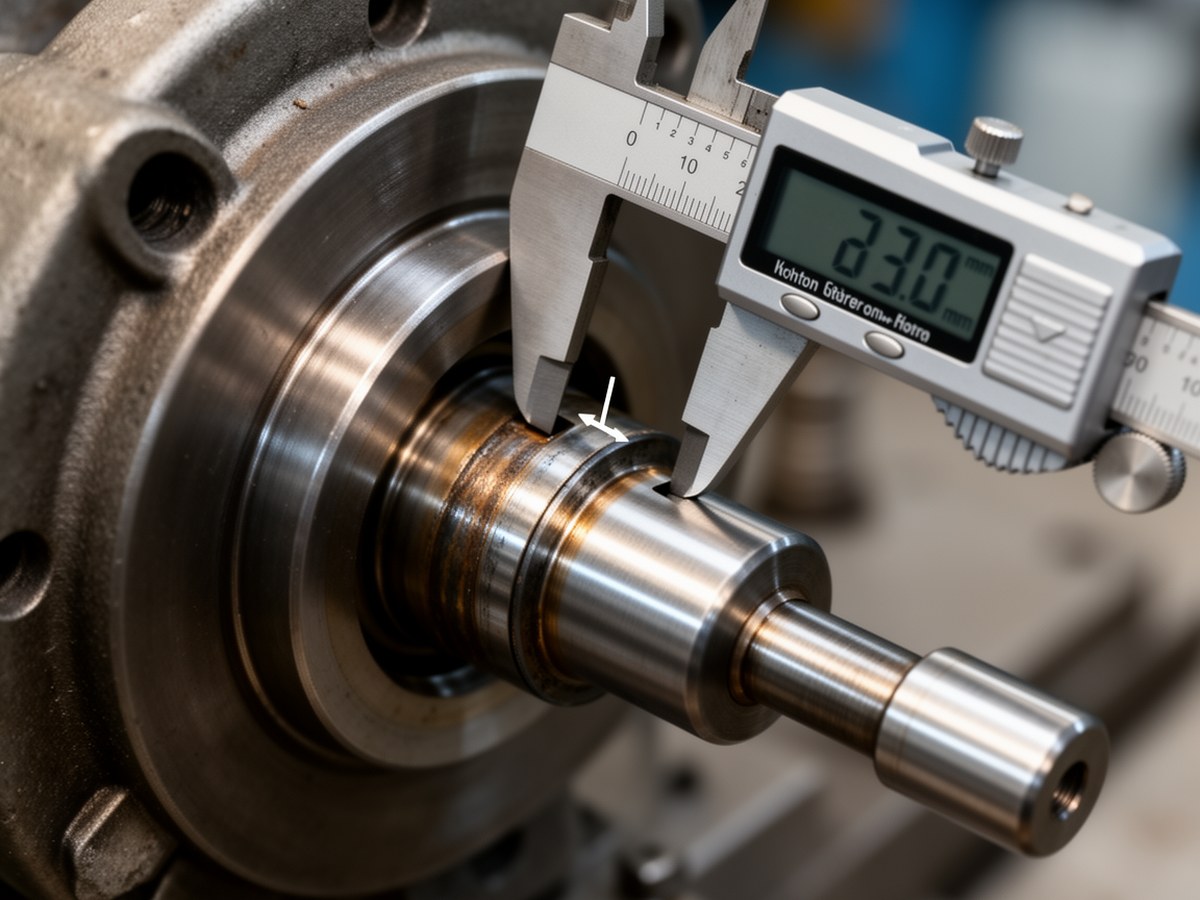

Точки и сечения измерения посадок
Разместить перед пояснением про повторяемость и неопределенность измерений.
Базовые формулы
Dmax = Dном + ES; Dmin = Dном + EI; T = ES - EI; Δ = Dизм - Dном; биение (размах) = max - min по серии.
Единицы, округление, неопределенность
Номиналы обычно фиксируют в мм, малые отклонения в мкм. В протоколе указывают правило округления, число повторов, диапазон разброса и принятую оценку неопределенности (по методике предприятия или стандарту).
Приемка и критерии перепроверки
Протокол приемочного контроля подшипникового узла должен содержать ID детали, НД и редакцию, ID средства измерения, дату поверки, оператора, версию методики, температуру, серию измерений, расчет ES/EI/Δ, решение.
| Ситуация | Минимальное действие | Критерий |
|---|---|---|
| Значение в «пограничной зоне» (например, ≤10% от поля допуска до границы) | Повторить не менее 3 измерений после термостабилизации и перенастройки прибора | Разброс серии в пределах методики; решение по среднему и худшему значению |
| Расхождение между операционным и приемочным контролем | Арбитражный контроль независимым средством/оператором | Итог по утвержденной арбитражной процедуре |
| Подозрение на систематическую ошибку | Проверка нуля, эталона, базирования и состояния наконечников | До устранения причины результат не подтверждать |
Численные пороги перепроверки задают в методике предприятия или профильном стандарте, таблица выше задает минимальный практический уровень.
