Допустимый перекос ОПУ берут не из усредненной нормы, а из паспорта, инструкции производителя и проектной документации. Значения вроде 0,1–0,2 мм/м могут быть только ориентиром для первичной оценки, но не приемочным критерием без привязки к конкретному узлу и схеме измерений.
Коротко главное
- Единой нормы для всех ОПУ нет. Приемку ведут по документации производителя и проекту.
- Неплоскостность основания, угловой перекос, несоосность, эксцентриситет и биение проверяют как разные виды отклонений.
- Биение после монтажа помогает выявить проблему, но само по себе не заменяет контроль плоскостности и соосности.
- Перекос не устраняют силовой затяжкой крепежа или случайным подбором прокладок без проектного решения.

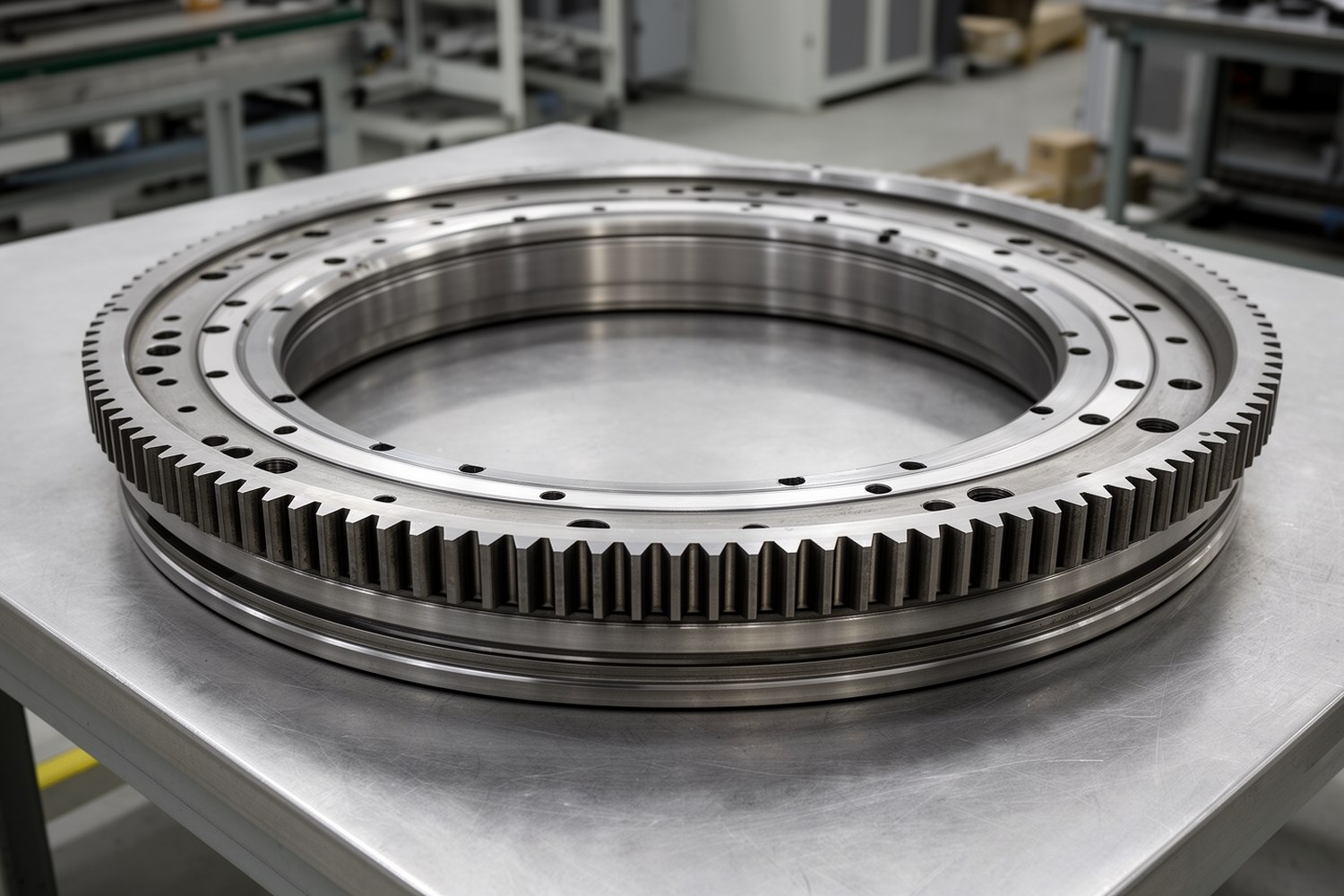

Допустимые перекосы при монтаже крупногабаритных опорно-поворотных устройств (ОПУ) определяются паспортом ОПУ, инструкцией производителя и проектной документацией на машину или поворотную платформу. Универсальной нормы для всех конструкций нет.
Диапазоны вроде 0,1–0,2 мм/м можно использовать только как предварительный ориентир для инженерной оценки. Они не являются приемочным критерием, если не указаны в документации конкретного ОПУ, проекте узла или утвержденной методике контроля.
- До установки проверяют чистоту, плоскостность и состояние посадочной поверхности.
- Во время затяжки контролируют, не меняется ли геометрия из-за деформации рамы или неравномерного крепежа.
- После финальной затяжки выполняют контрольный проворот, оценивают ход, биение и момент сопротивления вращению.
- Результаты измерений фиксируют в протоколе с указанием точек, инструмента, температуры и момента затяжки.
Что считается перекосом ОПУ при монтаже
В монтажной практике словом «перекос» часто называют разные отклонения. Для приемки их нужно разделять, потому что причины, методы измерения и способы коррекции отличаются.
| Отклонение | Что означает | Типичные причины | Как контролируют |
|---|---|---|---|
| Неплоскостность монтажной поверхности | Основание или ответная деталь не лежит в расчетной плоскости | Сварочные деформации, грязь, заусенцы, локальная просадка рамы | Индикатор, линейка и щупы, уровень, лазерное измерение |
| Угловой перекос | Монтажные или рабочие плоскости не параллельны | Неплоскостность основания, ошибка обработки, неравномерная затяжка | Измерение высотных отметок по окружности и расчет размаха |
| Несоосность | Оси посадочных элементов или колец не совпадают | Ошибка центрирования, смещение отверстий, износ посадок | Контроль базовых диаметров, центровка, измерение радиального смещения |
| Эксцентриситет | Центр вращения смещен относительно расчетной оси | Неверная посадка, дефект бурта, деформация сопрягаемой детали | Индикаторный контроль по окружности, проверка посадочных баз |
| Осевое или радиальное биение | Периодическое отклонение при провороте узла | Монтажная деформация, перекос колец, дефект посадки или самого узла | Индикатор при медленном провороте; результат сверяют с документацией |
Биение ОПУ после монтажа не всегда напрямую указывает на перекос монтажной поверхности. Его рассматривают как косвенный признак качества установки и сопоставляют с паспортом, инструкцией производителя и результатами контроля плоскостности.
Виды монтажных отклонений
Схема помогает визуально разделить неплоскостность, угловой перекос, несоосность и эксцентриситет.
Почему перекос опасен для крупногабаритных ОПУ
ОПУ передает осевые, радиальные и опрокидывающие нагрузки. При перекосе нагрузка распределяется по телам качения неравномерно: часть шариков или роликов перегружается, часть работает с недостаточной нагрузкой.
Последствия обычно проявляются в повышенном моменте сопротивления вращению, изменении преднатяга, шуме, вибрации, локальном износе дорожек качения и сокращении ресурса крепежного соединения.
Крупный диаметр повышает чувствительность к малым углам. Даже небольшой угловой перекос дает заметный линейный перепад на периферии кольца.
От чего зависят допустимые значения
Допустимый перекос ОПУ зависит от конструкции узла, диаметра, типа тел качения, жесткости колец и основания, расчетных нагрузок, класса точности, схемы крепления и требований к ресурсу.
- Однорядные шариковые ОПУ обычно чувствительнее к перекосу из-за точечного контакта.
- Роликовые и многорядные конструкции лучше распределяют нагрузку, но тоже требуют контроля геометрии.
- ОПУ с перекрестными роликами имеют высокую жесткость и малые рабочие зазоры, поэтому чувствительны к монтажным деформациям.
- Слабая или деформированная рама может испортить геометрию даже при исправном ОПУ.
Ориентировочная оценка углового и линейного отклонения
Для предварительной оценки используют связь между угловым перекосом и линейным отклонением. Формула применима для малых углов и не заменяет заводские допуски.
δ ≈ D × α
где δ, линейный перепад, мм; D, база измерения, мм; α, угол перекоса, рад.
D не всегда равен наружному диаметру ОПУ. В расчет подставляют базу, заданную в документации, на чертеже или принятую в утвержденной схеме контроля.
Для перевода удобно помнить: 1 мрад ≈ 0,0573° ≈ 1 мм/м. Например, если для предварительной оценки принят ориентир 0,15 мм/м, то угол составляет около 0,00015 рад. При базе измерения 2400 мм перепад будет δ ≈ 2400 × 0,00015 = 0,36 мм. Если паспорт требует меньшее значение, применяют паспортное значение.
Расчеты с коэффициентами нагрузки и ресурса допустимы только как инженерная оценка, если такая методика предусмотрена проектом или согласована с производителем. По ним нельзя самостоятельно назначать приемочный допуск.
Методы контроля перекосов
Метод измерения выбирают по диаметру ОПУ, требуемой точности, доступу к поверхности и стадии монтажа.
| Метод | Что измеряет | Когда применяют | Ограничения |
|---|---|---|---|
| Индикатор часового типа | Перепады по окружности, осевое или радиальное биение | Монтажный и сервисный контроль, проверка после затяжки | Нужна жесткая база; результат чувствителен к установке стойки |
| Поверочная линейка и щупы | Локальные зазоры и прилегание | Проверка посадочной поверхности перед установкой | Не дает полной карты отклонений по большому диаметру |
| Прецизионный уровень | Уклон и горизонтальность участков поверхности | Подготовка основания и предварительная проверка | Требует стабильной температуры и чистой базы |
| Лазерное измерение | Карту высотных отметок и неплоскостность | Крупные диаметры, приемочный контроль, сложные рамы | Нужны квалификация оператора и корректная обработка данных |
| Гидростатическое нивелирование | Высотные отметки удаленных точек | Большие конструкции и длинные базы | Менее удобно для поиска мелких локальных дефектов |
Температурные условия и подготовка к измерениям
Крупногабаритные кольца и рамы чувствительны к температурным градиентам. Измерения желательно выполнять при стабильной температуре, без локального нагрева солнцем, сваркой, резкой или ремонтом рядом с монтажной поверхностью.
В протоколе указывают температуру узла и окружающей среды, если она может повлиять на результат. Перед измерением поверхность очищают, удаляют стружку, окалину, заусенцы и проверяют состояние посадочных буртов.
Порядок монтажной проверки
До установки ОПУ
- Очистить монтажную поверхность от грязи, краски, старой смазки, окалины и стружки.
- Проверить заусенцы у отверстий, забоины, локальные выступы и состояние посадочных буртов.
- Разметить точки контроля по окружности: обычно 8, 12 или 16 точек; для больших диаметров количество задают проектом.
- Измерить плоскостность основания и зафиксировать исходные значения.
- Проверить крепеж: класс прочности, длину, состояние резьбы, шайбы, требования к смазке.
Во время затяжки
- Затягивать крепеж по схеме производителя, обычно в несколько проходов с равномерным увеличением момента.
- Использовать поверенный динамометрический инструмент.
- Повторно контролировать зоны, где были максимальные отклонения до установки.
- Не использовать болты для вытягивания деформированной рамы к кольцу ОПУ.
После финальной проверки
- Выполнить медленный контрольный проворот без ударных нагрузок.
- Проверить осевое и радиальное биение в заданных точках, если это предусмотрено документацией.
- Оценить равномерность хода, шум, рывки и момент сопротивления вращению.
- Сравнить результаты с паспортными допусками и оформить протокол измерений ОПУ.
Как отличить дефект основания от монтажной деформации
Если отклонение видно до установки ОПУ, чаще всего причина находится в основании: неплоскостность, грязь, заусенцы, сварочные деформации или ошибка обработки.
Если исходная плоскостность была приемлемой, но отклонение появилось после затяжки, вероятны неравномерная затяжка, слабая рама, неправильная последовательность крепления, дефект шайб или различное состояние резьбы.
Практический прием: сравнить три набора данных до установки, после предварительной затяжки и после окончательной затяжки. Изменение формы между этапами показывает, на каком шаге появляется деформация.
Когда монтаж ОПУ нужно остановить
Монтаж следует остановить и разобраться с причиной, если обнаружен хотя бы один из признаков:
- превышен паспортный или проектный допуск по плоскостности, перекосу, биению или моменту вращения;
- момент сопротивления вращению заметно вырос после затяжки;
- есть локальный перепад в одной зоне, который не объясняется схемой измерения;
- кольцо не прилегает без силовой затяжки крепежа;
- после контрольного проворота появились рывки, шум или нестабильные показания индикатора;
- невозможно повторить результаты измерений из-за неустойчивой базы или температурного влияния.
Типовые ошибки и способы коррекции
| Ошибка | Чем опасна | Корректное действие |
|---|---|---|
| Монтаж на загрязненную поверхность | Создает локальный перекос и точечную перегрузку | Очистить поверхность, удалить выступы, повторить измерение |
| Игнорирование заусенцев вокруг отверстий | Кольцо опирается не всей плоскостью | Снять заусенцы допустимым способом и проверить прилегание |
| Неравномерная затяжка | Меняет преднатяг и может деформировать кольцо | Использовать поэтапную схему затяжки и контроль момента |
| Компенсация перекоса болтами | Создает скрытые напряжения в кольце, раме и крепеже | Остановить монтаж и исправить геометрию основания |
| Самовольная установка прокладок | Может создать локальные напряжения и нарушить расчетную посадку | Применять прокладки, шабрение, механическую обработку или компенсационные элементы только по проекту либо по согласованию с производителем |
| Отсутствие повторного контроля после проворота | Не выявляет биение и изменение хода под фактической посадкой | Провести финальное измерение и записать результаты |
Что фиксировать в протоколе измерений
Протокол нужен для приемки и последующего сервиса. По нему можно понять, где были проблемные зоны и какие корректирующие действия выполнялись.
- Обозначение ОПУ, серийный номер, тип конструкции, диаметр или база измерения.
- Номер чертежа, паспорта, инструкции или другой документации, по которой выполняется приемка.
- Схема точек контроля с привязкой к нулевой точке, например к метке на раме, зубчатому венцу или направлению стрелы.
- Количество точек: 8, 12, 16 или больше по проекту.
- Инструмент, его точность, дата поверки или контроля пригодности.
- Температура узла и окружающей среды.
- Состояние поверхности до монтажа и выполненная коррекция.
- Момент затяжки, схема затяжки, количество проходов, состояние крепежа.
- Результаты до установки, после предварительной затяжки, после окончательной затяжки и после контрольного проворота.
- Заключение о соответствии требованиям паспорта, инструкции производителя и проектной документации.
Краткий вывод
Допустимые перекосы ОПУ при монтаже оценивают не по одной универсальной цифре, а по документации конкретного узла и результатам измерений. Нужно разделять неплоскостность, угловой перекос, несоосность, эксцентриситет и биение, контролировать геометрию по стадиям и не компенсировать дефекты основания силовой затяжкой. Для крупногабаритного ОПУ даже малый угол может дать заметный перепад по окружности, поэтому контроль плоскостности ОПУ и протоколирование измерений должны входить в штатную монтажную приемку.
