Двойные звездочки для однорядных цепей применяют там, где нужно синхронно приводить две параллельные однорядные роликовые цепи от одного вала. На практике ресурс такого узла определяется не только материалом звездочки, но и точностью подбора геометрии, посадки на вал, выверки осей и режимом смазки.
- Объект статьи: двойная звездочка для двух однорядных цепей (не для двухрядной цепи).
- Базовые параметры: шаг цепи p, число зубьев z, делительный диаметр d, тип посадки, исполнение ступицы.
- Критичные монтажные факторы: соосность, параллельность валов, фазировка двух венцов, равномерное натяжение цепей.

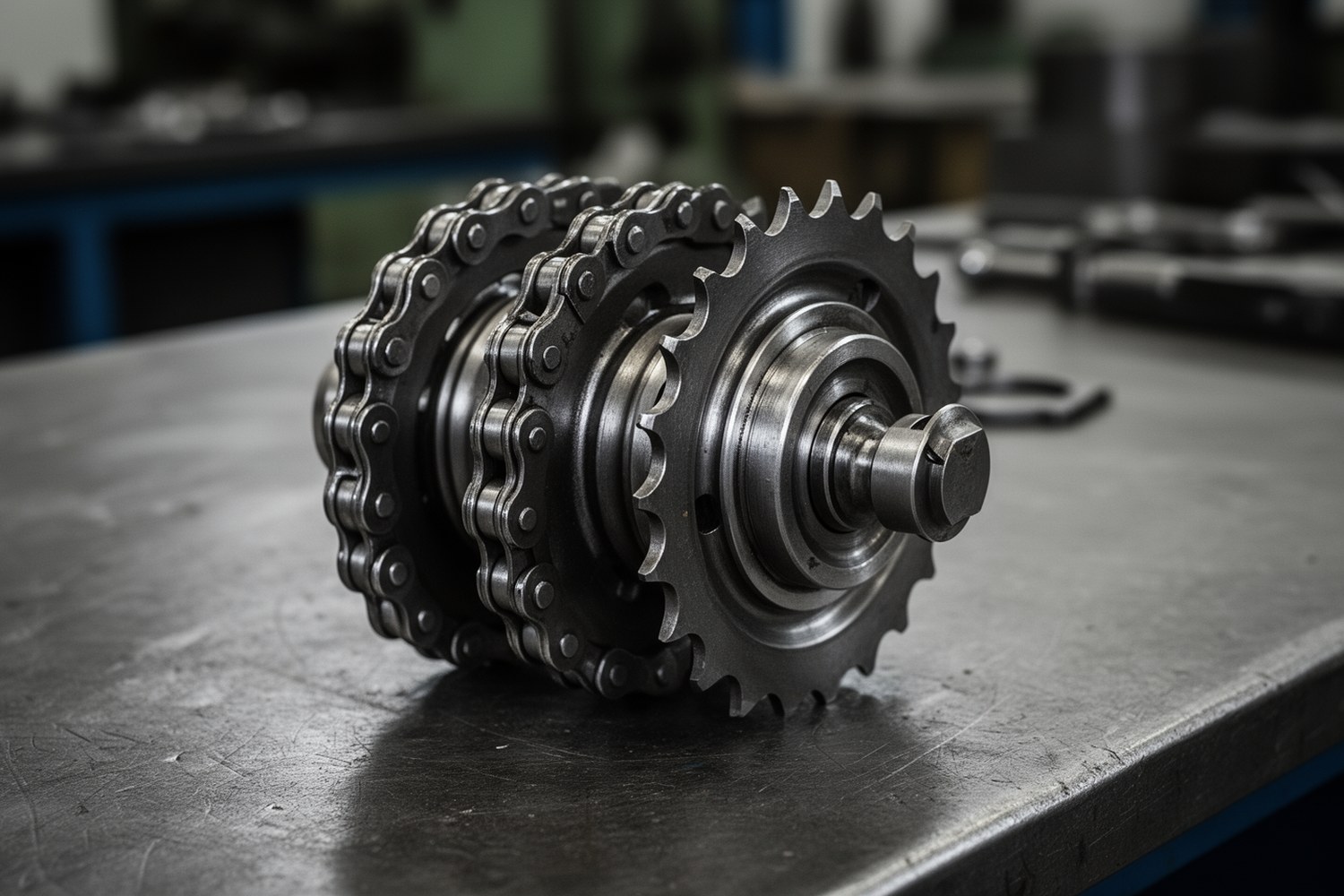

Что такое двойная звездочка для однорядных цепей
Двойная (сдвоенная) звездочка состоит из двух зубчатых венцов на общей оси. Каждый венец работает со своей однорядной цепью. Это решение используют, когда нужно распределить привод на две линии или обеспечить синхронное движение двух ветвей.
Важно не смешивать термины. Звездочка для двухрядной цепи рассчитана под одну цепь с двумя рядами роликов. Двойные звездочки для однорядных цепей рассчитаны под две отдельные однорядные цепи с независимым натяжением и контролем.
Если в проекте не зафиксировано, что цепи именно две однорядные, легко ошибиться в заказе и получить несовместимую деталь. Проверяйте обозначение цепи (например, 08B-1, 10B-1, 12B-1) и конструкцию узла в сборке.

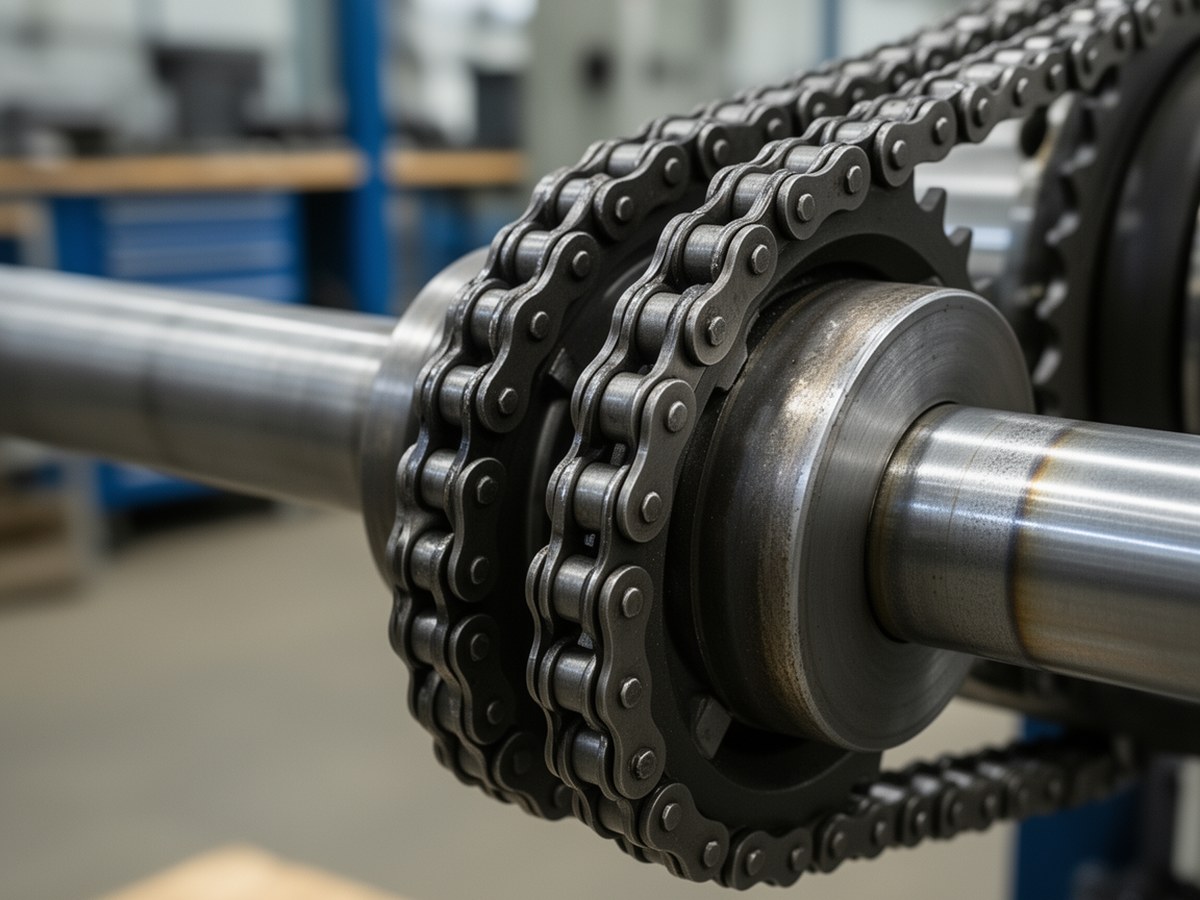

Контроль геометрии при установке
Изображение уместно рядом с требованиями к соосности, фазировке и натяжению двух цепей.
Конструкция и типы исполнения
Без ступицы
Компактное исполнение, обычно под расточку в размер. Удобно для серийной доработки под конкретный вал и шпонку.
Со ступицей
Жестче по посадке и удобнее в монтаже при повторяемых сборках. Часто предпочтительно при более высоких крутящих моментах.
Под taper bush
Звездочка под втулку taper bush упрощает установку/демонтаж и обеспечивает стабильную центровку при корректной втулке и моменте затяжки.
С готовым отверстием
Минимум мехобработки на месте, но требования к точности вала и шпоночного паза остаются.
С закалкой зубьев
Выше износостойкость при абразивной среде и переменных нагрузках, но возрастает чувствительность к ударным перегрузкам и ошибкам выверки.
При выборе исполнения учитывают не только монтаж, но и сервисопригодность: как часто планируется демонтаж, есть ли доступ к узлу, какие допуски реально выдерживаются на площадке.
Ключевые параметры и базовые формулы
Для первичного подбора достаточно связать геометрию цепи и требуемое передаточное отношение.
где i — передаточное отношение, z1 — число зубьев ведущей звездочки, z2 — ведомой.
где d — делительный диаметр звездочки, p — шаг цепи, z — число зубьев. Формула применима для предварительного расчета геометрии.
где Ft — окружная сила в цепи, T — крутящий момент на звездочке, d — делительный диаметр, r — делительный радиус.
где v — скорость цепи, n — частота вращения звездочки (об/мин).
С уменьшением z ведущей звездочки растет полигональный эффект цепной передачи, динамика нагрузки и шум. Поэтому для ресурса обычно избегают слишком малого z1.
| Параметр | Легкий режим | Средний режим | Тяжелый режим |
|---|---|---|---|
| z1 ведущей | 17–21 | 19–23 | 21–25 |
| Скорость цепи v | до 12–15 м/с | до 8–12 м/с | до 4–8 м/с |
| Передаточное отношение i | до 6–7 | до 5–6 | до 4–5 |
Диапазоны ориентировочные: для окончательного выбора используют конкретный стандарт и каталог цепи/звездочки.
Упрощенный прочностной расчет зубьев (предварительная проверка)
Для быстрой инженерной оценки применяют проверку по изгибу и контактному давлению в упрощенном виде.
σb — эквивалентное напряжение изгиба зуба, b — рабочая ширина венца, m — условный модуль (для оценки), Y — коэффициент формы зуба.
σH — эквивалентное контактное напряжение, ZH — коэффициент контактной геометрии.
Эти формулы применимы только для предварительного сравнения вариантов (z, b, материал, твердость). Для проектного подтверждения нужны методики стандарта и каталожные допускаемые нагрузки производителя цепи и звездочки.
Критерии выбора под режим работы
Подбор узла «двойная приводная звездочка + две однорядные цепи» выполняют по трем группам факторов: нагрузка, кинематика и среда.
| Условие | Что выбирать в первую очередь | Риск при игнорировании |
|---|---|---|
| Равномерная нагрузка | Стандартный материал, корректное z и посадка | Локальный износ при ошибках выверки |
| Ударная/пульсирующая | Увеличенный запас по Ft, усиленная ступица, контроль шпонки | Скол кромок зуба, разбивание посадки |
| Пыль/абразив | Закаленные зубья, усиленная защита и частая смазка | Ускоренный абразивный износ венцов и цепей |
| Влажность/коррозия | Антикоррозионные материалы и совместимая смазка | Коррозионная усталость, рывки цепи |
| Повышенная температура | Проверка материала, тепловых зазоров и смазки | Потеря твердости, деградация смазки |
Допуски, посадки и контроль биения
Посадка ступицы на вал, допуски и биение напрямую влияют на вибрацию и ресурс зубьев.
| Узел | Типовой ориентир | Примечание |
|---|---|---|
| Посадка ступица/вал | H7/h6 или H7/k6 | Выбор зависит от момента и режима демонтажа. |
| Шпонка (ширина) | поле по стандарту шпонки, без подгонки «в клин» | Люфт недопустим, забивка с перекосом недопустима. |
| Радиальное биение по делительной окружности | обычно до 0,10–0,20 мм | Для скоростных узлов ориентируются на нижнюю границу. |
| Торцевое биение венца | обычно до 0,10 мм | Контроль индикатором после окончательной затяжки. |
| Соосность цепных линий | обычно в пределах 0,2–0,5 мм на ширину линии | Чем выше скорость, тем строже требование. |
Значения ориентировочные и уточняются по допускам производителя звездочки, втулки и вала.
Монтаж, фазировка и выверка
Монтаж выполняют с контролем геометрии на каждом шаге. Удары по зубчатому венцу недопустимы.
- Проверить вал, отверстие, шпонку и чистоту посадочных поверхностей.
- Установить звездочку (или комплект со втулкой taper bush), затянуть крепеж по схеме и моменту.
- Проверить радиальное/торцевое биение индикатором.
- Выставить соосность и параллельность валов.
- Выполнить фазировку двух венцов: совместить метки, проверить одновременный вход звеньев двух цепей в зацепление, затем прокрутить на 1–2 оборота и подтвердить отсутствие рассогласования.
- Выставить межосевое расстояние и натяжение цепи для каждой ветви, добиться одинаковой динамики провиса/натяжения.
- Сделать пробный пуск на малой скорости, затем повторный контроль натяжения, нагрева и шума.
Типовая ошибка: цепи натянуты «на глаз», фазировка не проверена. Результат: рост шума, неравномерная вытяжка ветвей, локальный нагрев и ускоренный износ.
Эксплуатация и обслуживание
Для стабильного ресурса нужен регламент, а не разовые осмотры.
| Режим | Визуальный осмотр | Контроль натяжения | Смазка |
|---|---|---|---|
| Легкий | 1 раз в 2–4 недели | 1 раз в 2 недели | по карте смазки, обычно еженедельно |
| Средний | еженедельно | еженедельно | 2–3 раза в неделю |
| Тяжелый | каждую смену | каждую смену | ежесменно или централизованно |
Диагностика неисправностей
| Признак | Вероятная причина | Корректирующее действие |
|---|---|---|
| Шум и вибрация на постоянной скорости | Несоосность, перекос валов, биение | Выверка осей, контроль посадки и индикаторная проверка |
| Неравномерный износ двух венцов | Нарушена фазировка, разное натяжение цепей | Повторная фазировка, выравнивание натяжения ветвей |
| Быстрое удлинение одной цепи | Локальная перегрузка, ошибка межосевого расстояния и смазки | Проверка Ft, коррекция геометрии и режима смазки |
| Сколы кромок зубьев | Ударные режимы, малая твердость, ошибки посадки | Пересмотр материала/термообработки, контроль пусковых режимов |
| Перегрев узла | Перетяжка цепи, трение, загрязнение | Нормирование натяжения, очистка, замена смазки |
Сравнение одинарной и двойной звездочки
| Критерий | Одинарная | Двойная (для двух однорядных цепей) |
|---|---|---|
| Назначение | Одна цепная линия | Две синхронные цепные линии |
| Компоновка | Проще | Плотнее по приводу, но сложнее по выверке |
| Монтаж | Проще | Нужны фазировка и баланс натяжения двух ветвей |
| Обслуживание | Ниже трудоемкость | Выше трудоемкость контроля |
| Потенциальный ресурс узла | Зависит от одной линии | Высокий при корректной синхронизации и выверке |
Ограничения метода
- Приведенные формулы и диапазоны подходят для предварительного инженерного подбора, а не для финального проектного расчета.
- При высоких скоростях, ударных нагрузках, реверсе, частых пусках/остановах, агрессивной среде и требованиях по надежности нужен полный расчет по стандартам и каталогу производителя.
- Окончательно проверяют: допускаемую нагрузку цепи, материал/твердость звездочки, посадки, биение, межосевое расстояние и условия смазки.
Нормативная база и проверка по каталогам
- ISO 606 / DIN 8187, DIN 8188 — роликовые цепи и сопрягаемые размеры.
- ГОСТ на приводные роликовые и втулочные цепи и звездочки (в актуальной редакции для проекта).
- ГОСТ/ISO на посадки и допуски, шпоночные соединения, контроль биения.
- Каталоги конкретных производителей цепей и звездочек с допустимыми нагрузками и коэффициентами режима.
Все числовые значения в статье — типовые ориентиры. Финальная верификация выполняется по действующим стандартам, паспорту оборудования и каталожным данным производителя.
