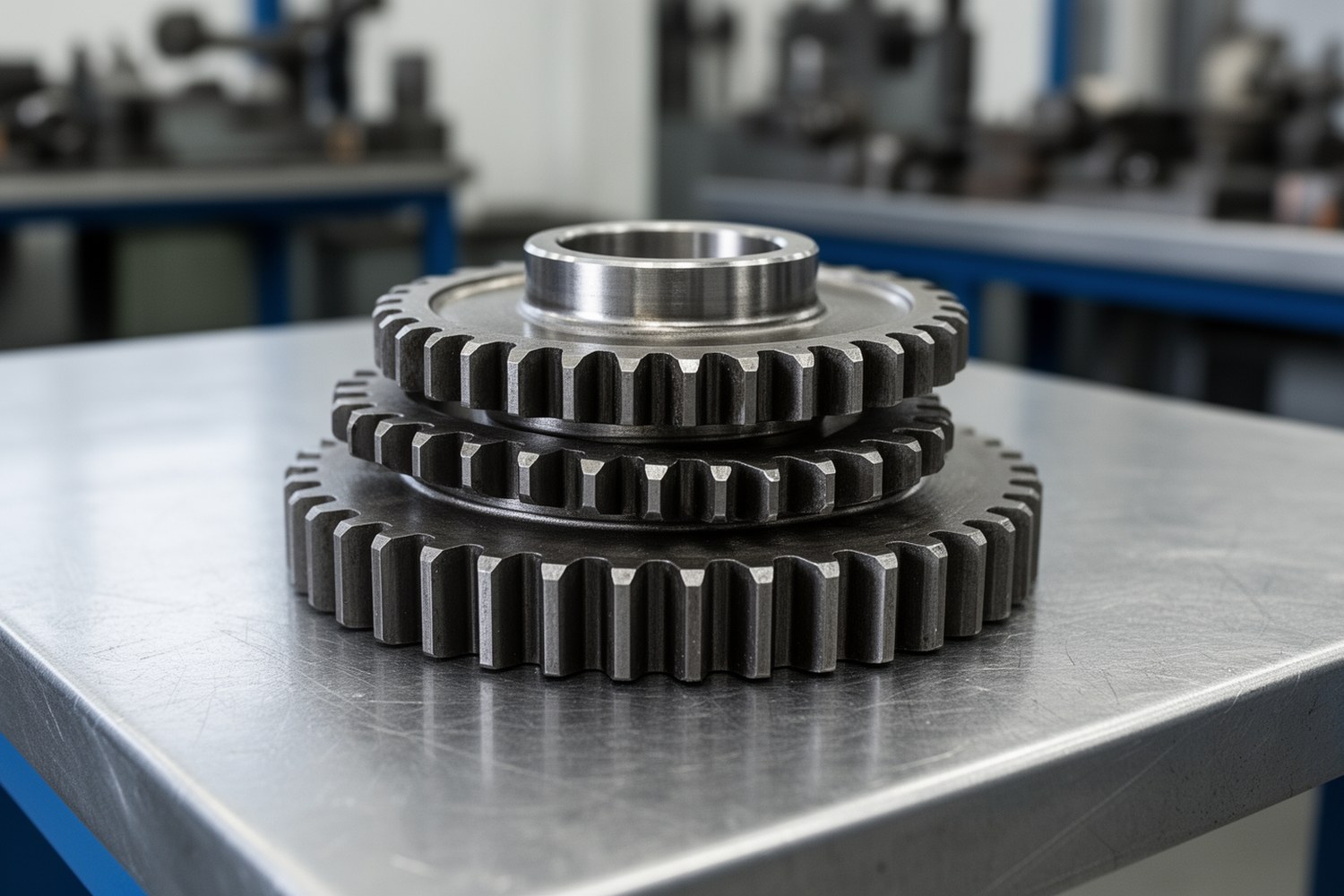

Двойные звездочки объединяют два параллельных зубчатых венца на общей ступице. Они передают крутящий момент, распределяют удельную нагрузку и синхронизируют движение двух независимых однорядных цепей.
- Стандартизация: ГОСТ 591-69, ГОСТ 592-81.
- Материалы: углеродистые и легированные стали с поверхностной термообработкой.
- Кинематика: жесткая связь между параллельными контурами передачи.
Назначение и принцип работы
В тяжелонагруженных механизмах одинарные цепные передачи часто не справляются с передачей крутящего момента в заданных габаритах. Двойные звездочки распределяют тяговое усилие параллельно. Деталь преобразует вращение вала в поступательное движение цепи и снижает динамические удары.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
Цепное масло 3TON Сountry, 1л, минеральное213 ₽ Без НДС
WD-40 Multi-Use Product, 400 мл1 050 ₽ Без НДС
Devcon 15565 R-FLEX, 0,6 кг33 850 ₽ Без НДС
Синхронизация зубчатых венцов при производстве гарантирует одновременное зацепление роликов обеих цепей. Такой подход исключает перекос валов и неравномерное вытягивание контуров при эксплуатации.
Конструкция и стандарты
Геометрия венцов и профиль зуба описаны в ГОСТ 591-69 (для роликовых и втулочных цепей) и ГОСТ 592-81. Профиль рассчитывается под плавное зацепление и компенсацию увеличения шага цепи при износе.
Профиль без смещения
Центры дуг впадин совпадают с геометрическим центром ролика цепи. Применяется в реверсивных передачах и при скоростях движения цепи до 5 м/с. Обеспечивает жесткую фиксацию ролика.
Профиль со смещением
Центры дуг впадин смещены на величину e = 0,03t. Рекомендуется для нереверсивных передач и высоких скоростей. Смещение компенсирует износ шарниров цепи и увеличивает ресурс зацепления.
Геометрия зубчатого венца
Точность профилирования зубьев определяет плавность хода цепной передачи.
Материалы и термическая обработка

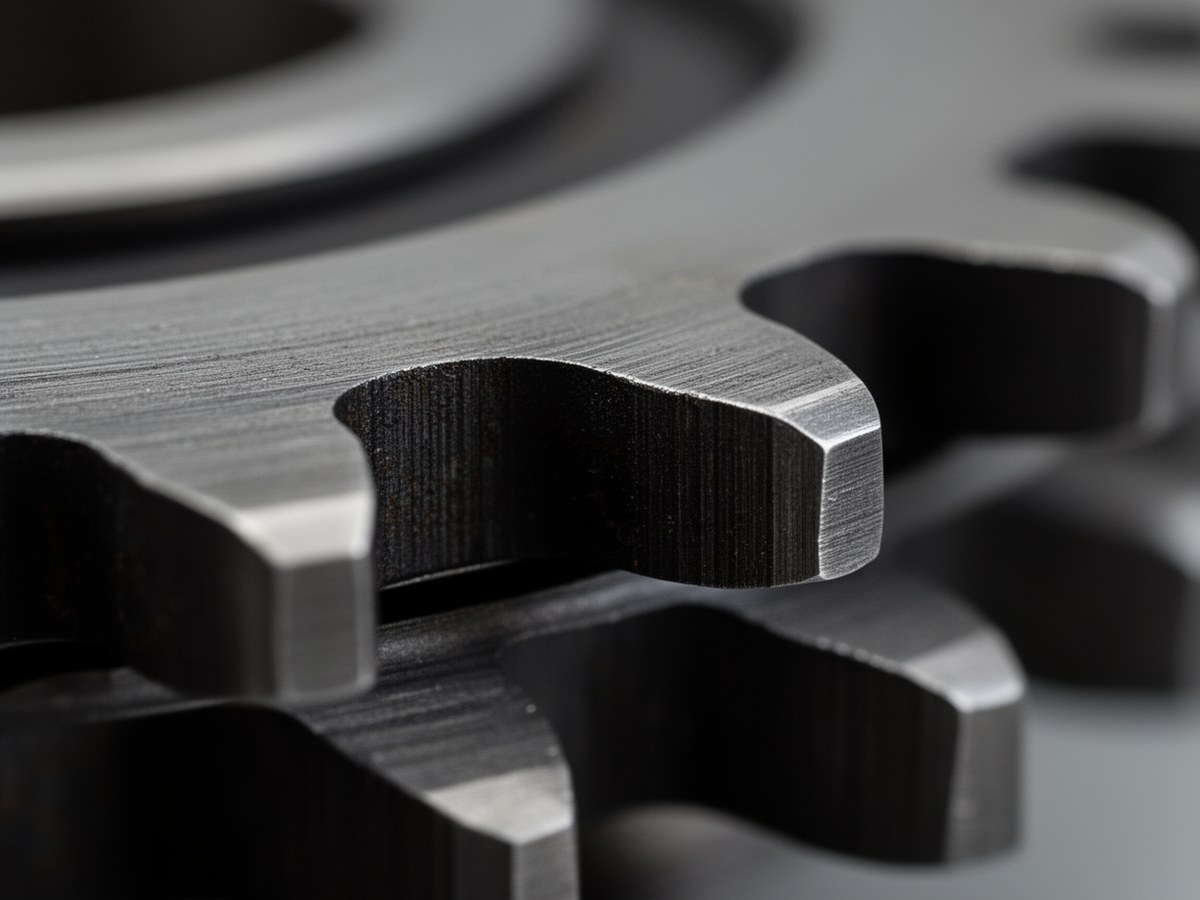

Долговечность детали зависит от контактной прочности зубьев. Поверхностное упрочнение помогает сохранить вязкость сердцевины для восприятия ударных нагрузок и повысить твердость наружного слоя для защиты от абразивного износа.
| Марка стали | Назначение и условия работы | Вид термической обработки | Твердость зуба (HRC) |
|---|---|---|---|
| Сталь 45 | Умеренные нагрузки, средние скорости | Нормализация + Закалка ТВЧ | 40–50 |
| Сталь 40Х | Высокие динамические нагрузки | Улучшение + Закалка ТВЧ | 45–55 |
| 20Х, 12ХН3А | Тяжелые условия, абразивная среда | Цементация + Закалка | 55–60 |
Расчет геометрических параметров
Проектирование начинается с расчета базовых диаметров по заданному шагу цепи (t) и числу зубьев (z).
1. Расчет делительного диаметра.
Делительная окружность проходит через центры шарниров цепи в зацеплении.
2. Диаметр окружности выступов.
Задает наружный габарит венца. Для профилей по ГОСТ 591-69 вычисляется с учетом диаметра ролика (d_1) и коэффициента высоты зуба.
3. Межосевое расстояние передачи.
Зависит от длины цепи в шагах (L_p) и числа зубьев ведущей (z_1) и ведомой (z_2) звездочек.
Требования к монтажу и эксплуатации
Надежность привода зависит от точности изготовления деталей и качества сборки. При установке двойных звездочек требуется строгая параллельность валов и совпадение плоскостей симметрии венцов.
Радиальное биение окружности впадин и торцевое биение венцов ограничены ГОСТом в пределах 0,2–0,4 мм в зависимости от диаметра. Превышение допусков вызывает неравномерное натяжение ветвей и ускоренный износ шарниров.
При монтаже соосность выверяют поверочными линейками или лазерными центровщиками. Смазка узла подается непрерывно картерным способом или периодически капельным методом с учетом окружной скорости и вязкости индустриального масла.
