Обслуживание звездочек цепной передачи эффективно только как обслуживание пары «цепь-звездочка». На практике преждевременный износ чаще связан не с материалом звездочки, а с несоосностью, неверным натяжением, дефицитом смазки и загрязнением. Ниже приведен прикладной регламент для эксплуатации, диагностики, смазки и восстановления с опорой на измеримые критерии.
- Приоритет имеют требования OEM и проектной документации, приведенные пороги, интервалы и формулы являются типовыми ориентирами для ТОиР.
- Критичны базовые проверки перед пуском: соосность валов, биение, натяжение, крепеж, первичная смазка.
- Износ оценивают трендом, а не одной точкой: повторяемая методика измерений снижает риск ошибочного решения.
Область применения и границы ответственности
Материал относится к промышленным приводам с роликовыми и втулочными цепями (однорядными и многорядными), как правило в диапазоне окружной скорости примерно 0,1-12 м/с. Для режимов выше 12 м/с, высоких ударных нагрузок и специальных цепей применяют отдельные требования OEM.
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
WD-40 Specialist Bike Degreaser, 300 мл1 050 ₽ Без НДС
Цепное масло 3TON Сountry, 1л, минеральное213 ₽ Без НДС
WD-40 Multi-Use Product, 400 мл1 050 ₽ Без НДС
Devcon 15565 R-FLEX, 0,6 кг33 850 ₽ Без НДС
Если фактические режимы отличаются от расчетных (ударные нагрузки, частые пуски/остановы, агрессивная среда, абразив), периодичность контроля и смазки сокращают. Для ответственных узлов допускают только решения, подтвержденные документацией производителя и локальными регламентами безопасности.
Термины и обозначения
Звездочка цепной передачи (цепное колесо), зубчатый элемент, входящий в зацепление с цепью.
Пара «цепь-звездочка», сопряжение, где износ одного элемента ускоряет деградацию второго.
Предельный износ звездочки цепи, уровень деградации, после которого дальнейшая работа повышает риск отказа.
Ремонтопригодность, техническая и экономическая целесообразность восстановления без недопустимой потери надежности.
Ввод в эксплуатацию и базовая настройка
Перед первым пуском и после каждого вмешательства в цепную передачу выполняют приемочный чек-лист.
| Проверка | Типовой ориентир | Что фиксировать |
|---|---|---|
| Соосность валов и плоскостей звездочек | Смещение линии цепи минимально, без одностороннего контакта | Результат измерения линейкой/лазерной системой, дата |
| Радиальное и торцевое биение | Обычно 0,10-0,30 мм для большинства промышленных узлов | Индикаторные показания по 4-8 точкам |
| Натяжение цепи | Провис рабочей ветви ориентировочно 1-3% межосевого расстояния | Величина провиса, положение натяжителя |
| Крепеж и посадка | Момент затяжки по карте узла | Моменты, метки контроля |
| Первичная смазка | Смазка в зону шарниров цепи до пуска | Тип смазки, объем, метод нанесения |
Регламент технического обслуживания
| Период | Операции | Типовой критерий |
|---|---|---|
| Ежесменно | Визуальный осмотр, шум, вибрация, локальный нагрев, утечки смазки | Рост температуры не более +15 °C к обычному режиму; отсутствие рывков и задеваний |
| Еженедельно | Проверка натяжения, очистка от загрязнений, контроль равномерности износа | Стабильный провис, нет одностороннего износа |
| Планово (по наработке) | Измерение биения, профиля/толщины зуба, состояния цепи и посадок | Тренд без выхода за пороги предельного состояния |
Диагностика состояния и измерение износа
Диагностика износа звездочек цепной передачи выполняется по повторяемой процедуре: фиксированные точки, одинаковый инструмент, близкая температура узла, запись в карту замеров.
| Параметр | Типовой ориентир внимания | Комментарий |
|---|---|---|
| Относительный износ толщины зуба | >10% усилить контроль, >20% рассматривать замену | Порог уточняют по OEM и классу нагрузки |
| Радиальное/торцевое биение | >0,30 мм, диагностика посадки и соосности | Для малых точных приводов порог ниже |
| Виброскорость RMS | Ориентир 2,8/4,5/7,1 мм/с по классам состояния | Использовать тренд в одинаковых точках |
| Температура узла | Стабильный рост более +25-30 °C к фону, признак проблемы | Проверять вместе с натяжением и смазкой |
Оценка относительного износа зуба:
I = ((s0 - s) / s0) × 100%где s0, исходная толщина зуба в контрольной точке, s, текущая толщина.
Проверка скоростного режима цепной передачи:
v = (π × D × n) / 60где v, окружная скорость цепи, м/с; D, делительный диаметр, м; n, частота вращения, об/мин.

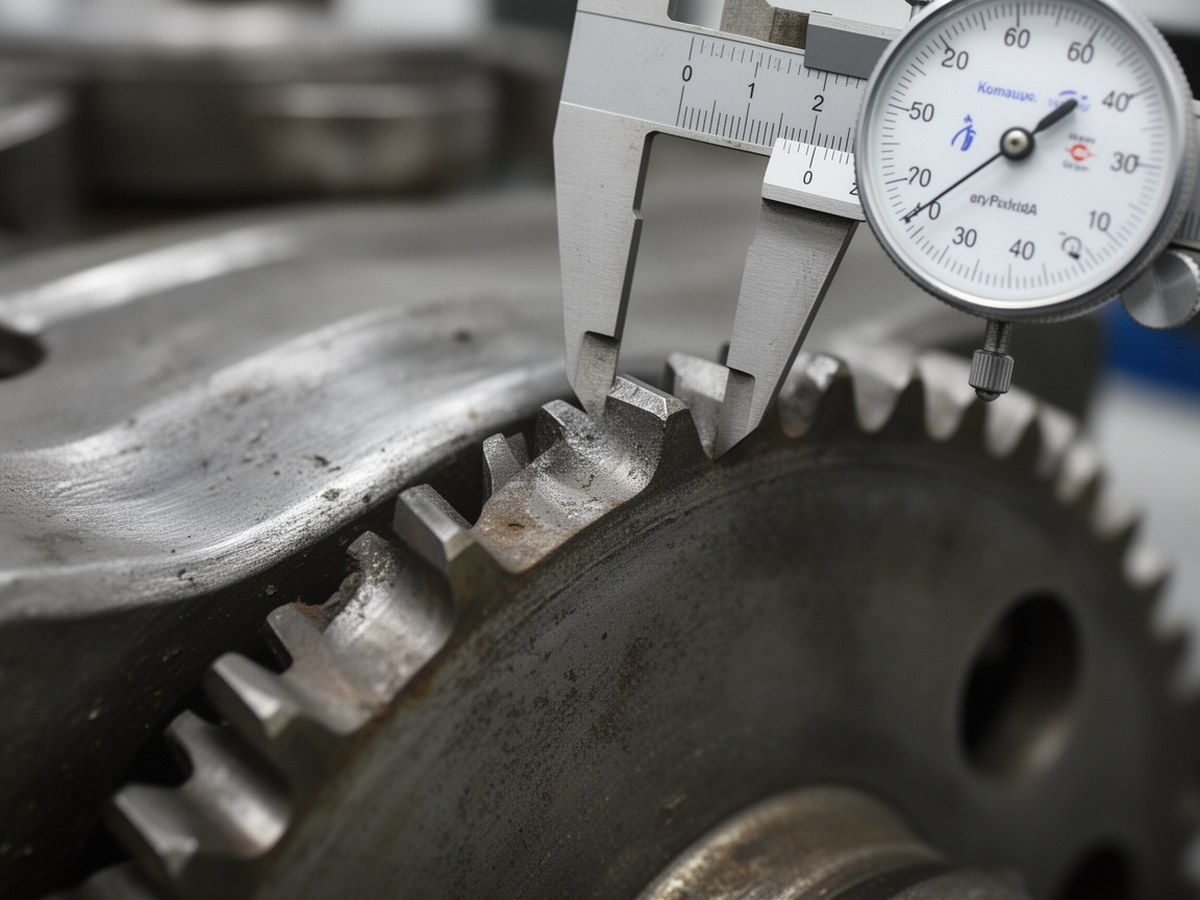

Контроль геометрии и износа
Иллюстрация уместна рядом с описанием методики измерений и интерпретации результатов.
Смазка: выбор, метод подачи, контроль
Смазка должна попадать в шарниры цепи и зону входа в зацепление. Избыточное нанесение только на наружную поверхность не устраняет сухое трение и ускоряет абразивный износ.
| Диапазон скорости и режим | Рекомендуемый класс смазки | Метод подачи | Ограничения |
|---|---|---|---|
| 0,1-1,5 м/с, умеренная нагрузка, чистая среда | Минеральное масло средней вязкости | Ручная/капельная | Зависимость от дисциплины персонала |
| 1,5-6 м/с, переменная нагрузка | Синтетическое масло с противоизносными присадками | Капельная или автоматическая | Нужен контроль расхода и чистоты |
| 6-12 м/с, высокая нагрузка | Масло с термоокислительной стабильностью, подбор вязкости по температуре | Автосистема/циркуляция | Риск перегрева при завышенной вязкости |
| Пыль, абразив, влажность (любой диапазон) | Адгезионная/антикоррозионная смазка | Дозированная автоподача | Нужна регулярная очистка зоны передачи |
Типичные ошибки: смазка «по календарю» без учета наработки, смешение несовместимых продуктов, слишком высокая вязкость на скоростном режиме, отсутствие очистки перед повторным нанесением.
Типовые неисправности и причинно-следственные связи
| Симптом | Проверка | Корректирующее действие | Подтверждение устранения |
|---|---|---|---|
| Шум и звон цепной передачи | Смазка, натяжение, удлинение цепи | Восстановить смазку, скорректировать натяжение, при необходимости заменить цепь | Шум вернулся к базовому уровню |
| Односторонний износ зубьев | Линия цепи, соосность, биение | Выверка валов и звездочек, коррекция посадки | Износ по окружности выравнивается |
| Сколы и выкрашивание | Ударные перегрузки, включения, материал | Устранить источник перегрузки, дефектация пары | Нет новых сколов в контрольный период |
| Перескок цепи | Профиль зуба, шаг, натяжение | Останов, дефектация, часто замена комплектом | Отсутствие перескоков после пуска |
| Перегрев узла | Натяжение, подача смазки, подшипники | Скорректировать натяжение, восстановить смазку, проверить опоры | Температура стабилизирована |
Критерии предельного состояния: эксплуатация, ремонт или замена
| Проверяемое условие | Эксплуатация | Восстановление | Замена |
|---|---|---|---|
| Трещины (визуально/НК) | Нет | Не допускается | Обязательно |
| Выкрашивание рабочей поверхности | Локальное, неглубокое | Возможно при ограниченной площади и глубине | При множественных или глубоких очагах |
| Относительный износ зуба I | До 10% | Обычно 10-20% | Обычно более 20% |
| Состояние посадки/ступицы | Без деформации и разбивки | При сохранной геометрии | При нарушении посадки |
| Повторный отказ после ремонта | Нет | Не более 1 повторения в 2-3 межремонтных циклах | При повторении отказа |
Оценка запаса по нагрузке:
Kз = Tдоп / Tрабгде Tдоп, допустимый момент по документации; Tраб, фактический рабочий момент. При приближении Kз к 1 планируют пересмотр режима, ремонт или замену.
Ремонтопригодность и методы восстановления
| Метод | Когда применим | Ограничения | Ожидаемый ресурс относительно новой детали |
|---|---|---|---|
| Наплавка с мехобработкой профиля | Локальный износ рабочих поверхностей зубьев | Риск деформаций и изменения твердости | Ориентировочно 60-85% |
| Металлизация/напыление | Умеренный износ, требование к износостойкому слою | Чувствительность к подготовке поверхности | Ориентировочно 50-80% |
| Локальная термообработка после восстановления | Необходимость повышения поверхностной стойкости | Сложность контроля структуры и твердости | Зависит от материала и контроля качества |
| Замена зубчатого венца (для составных конструкций) | Сохранна посадочная часть, изношен венец | Требуется высокая точность сборки | Близко к новой при корректном исполнении |
Решение о ремонте принимают после дефектации всей пары «цепь-звездочка» и сопряженных узлов. Если корневая причина износа не устранена, предпочтительна замена.
Безопасность работ и контроль после обслуживания
Обязателен LOTO: отключение, блокировка и проверка отсутствия самопуска. Работы на вращающемся узле запрещены. Используются СИЗ, защитные кожухи возвращаются на место до пробного пуска.
| Период после пуска | Что проверить | Критерий |
|---|---|---|
| Через 15-30 минут | Шум, вибрация, температура, утечки, стабильность натяжения | Без аномального роста и утечек |
| Через 24 часа | Повторный контроль биения, провиса, крепежа, состояния смазки | Параметры стабильны, крепеж не ослаблен |
Приложение: расчетные ориентиры для ТО и нормативные ориентиры
Интервал планового обслуживания по наработке:
Hто = Hбаз × Kр × Kс × Kзагргде Hбаз, базовый интервал; Kр, коэффициент режима нагрузки; Kс, коэффициент скорости; Kзагр, коэффициент среды. Для тяжелых условий коэффициенты принимают меньше 1.
| Стандарт (ориентир) | Что использовать в практике ТО |
|---|---|
| ГОСТ 591-69 | Параметры и исполнение звездочек к приводным цепям |
| ГОСТ 13568-97 | Требования к приводным роликовым и втулочным цепям |
| ISO 606:2015 | Размерные ряды и взаимозаменяемость цепей и звездочек |
| ISO 10823:2004 | Ориентиры по звездочкам для конвейерных цепей |
| ISO 20816 (серия) | Общий подход к оценке вибрации вращающегося оборудования |
