Эксплуатация опорно-поворотного устройства (ОПУ) требует контроля фактических режимов, а не только формального выполнения ТО. Ниже дан практический регламент для сервиса и эксплуатации.
Коротко главное
- Приоритет всегда у паспорта ОПУ, руководства по эксплуатации машины и требований производителя. Таблицы ниже даны как инженерные ориентиры.
- Ключевые параметры: осевая Fa, радиальная Fr, момент опрокидывания M, температура узла, состояние смазки, осевой люфт и вибрация.
- Эксплуатация ОПУ в предельных режимах требует отдельной периодичности контроля и снижения нагрузки до устранения причин отклонений.
- Диагностику ведут по тренду наработки: осмотр, измерения, сравнение с базой, анализ тренда и решение по дальнейшей эксплуатации.
- Контроль крепежа ОПУ и момента затяжки выполняют по карте производителя с записью в журнал.
Оговорка по применимости: материал обзорный. Для обязательных значений, допусков, моментов затяжки и предельных режимов используют только паспорт ОПУ и РЭ машины.
Область применения и приоритет документации
Материал применим к типовым ОПУ в спецтехнике и промышленном оборудовании. При конфликте данных используют порядок: паспорт ОПУ → РЭ машины → внутренний регламент.
Нагрузки на ОПУ: что контролировать
На практике сначала фиксируют структуру нагрузки (Fa, Fr, M), затем проверяют, как она меняется в цикле работы и при переходе к предельным режимам.
| Параметр | Контроль | Риск | Действие |
|---|---|---|---|
| Fa (осевая) | Масса и пиковые подъемы | Рост осевого люфта | Снизить массу/вылет, проверить дорожки |
| Fr (радиальная) | Боковые нагрузки, перекос | Локальный износ | Проверить соосность и посадки |
| M (момент опрокидывания) | Вылет + масса + ускорение | Перегрузка зон контакта | Ограничить режим, сверить диаграмму нагрузки |
| Динамичность | Удары, частые пуски/торможения | Ускоренная деградация | Сократить интервалы контроля |
Эквивалентная нагрузка (обзорная запись):
P_eq = X·Fa + Y·Fr + Z·(M / D_m)Пометка: это упрощенная инженерная эвристика для эксплуатационной оценки, не расчет по стандарту и не замена методики производителя.
Температурные режимы и корректировка ТО
После оценки нагрузки корректируют регламент ТО по температуре среды и реальной температуре узла.
| Диапазон | Легкие условия | Средние условия | Тяжелые условия |
|---|---|---|---|
| Ниже -20 °C | Смазка: 0.8–0.9 от базового интервала | 0.7–0.85 | 0.6–0.8 + щадящий пуск |
| -20…+40 °C | 1.0 | 0.9–1.0 | 0.8–0.9 |
| +40…+60 °C | 0.85–0.95 | 0.75–0.9 | 0.65–0.85 |
Коэффициенты в таблице служат ориентиром для эксплуатации. Точные интервалы смазки и проверок задают по паспорту ОПУ.
Регламент ТО по наработке и условиям
Ниже минимальный рабочий график, который удобно адаптировать под конкретный типоразмер и цикл нагрузки.
| Этап | Легкие условия | Средние условия | Тяжелые условия | Что фиксировать |
|---|---|---|---|---|
| Осмотр | 12 ч | 8–12 ч | каждая смена | Шум, утечки, температура |
| ТО-1 (смазка + крепеж) | 80–120 ч | 50–100 ч | 30–70 ч | Тип и объем смазки, совместимость смазок, контроль крепежа и момента затяжки |
| ТО-2 (измерения) | 400–600 ч | 250–500 ч | 150–350 ч | Осевой люфт, вибрация, температура |
| Расширенная диагностика | 1200 ч | 800–1000 ч | 500–800 ч | Решение: наблюдать/ограничить/остановить |
Интервал смазки с поправками:
T_lub = T_base · K_t · K_c · K_dПометка: упрощенная инженерная эвристика для регламента ТО, не нормативный расчет.
Базовая линия после монтажа или ремонта
- Температура узла в штатном цикле.
- Вибрация в контрольных точках.
- Осевой люфт при фиксированной нагрузке.
- Момент проворота по углу.
- Состояние смазки после приработки.
Диагностический цикл
Когда базовая линия зафиксирована, диагностику выполняют одним и тем же циклом, чтобы данные были сопоставимы.
- Осмотр.
- Измерения.
- Сравнение с базовой линией.
- Тренд по наработке.
- Решение: наблюдать / обслужить / ограничить режим / остановить.
Коэффициент динамичности (обзорно):
K_dyn = 1 + (P_max - P_avg) / P_avgПометка: упрощенная инженерная эвристика для сравнения режимов, не универсальный расчет по стандарту.
Матрица симптомов и действий
| Симптом | Вероятная причина | Подтверждающее измерение | Действие | Повторная проверка |
|---|---|---|---|---|
| Локальный перегрев | Деградация смазки, перегрузка | Термопрофиль + анализ смазки | Смазка/коррекция режима | 8–24 ч |
| Рост вибрации | Дефект дорожек/тел качения | Спектр вибрации + люфт | Ограничить режим, углубить диагностику | 24–72 ч |
| Рывки при повороте | Износ дорожек, сепаратор | Момент проворота по углу | Остановить оборудование и провести дефектацию | Немедленно |
| Утечка смазки, вода/пыль | Деградация уплотнений | Осмотр кромок, проба смазки | Замена уплотнений, перезаправка | 8–24 ч |
| Рост осевого люфта | Износ, ослабление крепежа | Люфт + проверка момента затяжки | Подтяжка по карте, проверка геометрии | 24–72 ч |
Ранние признаки дефектов

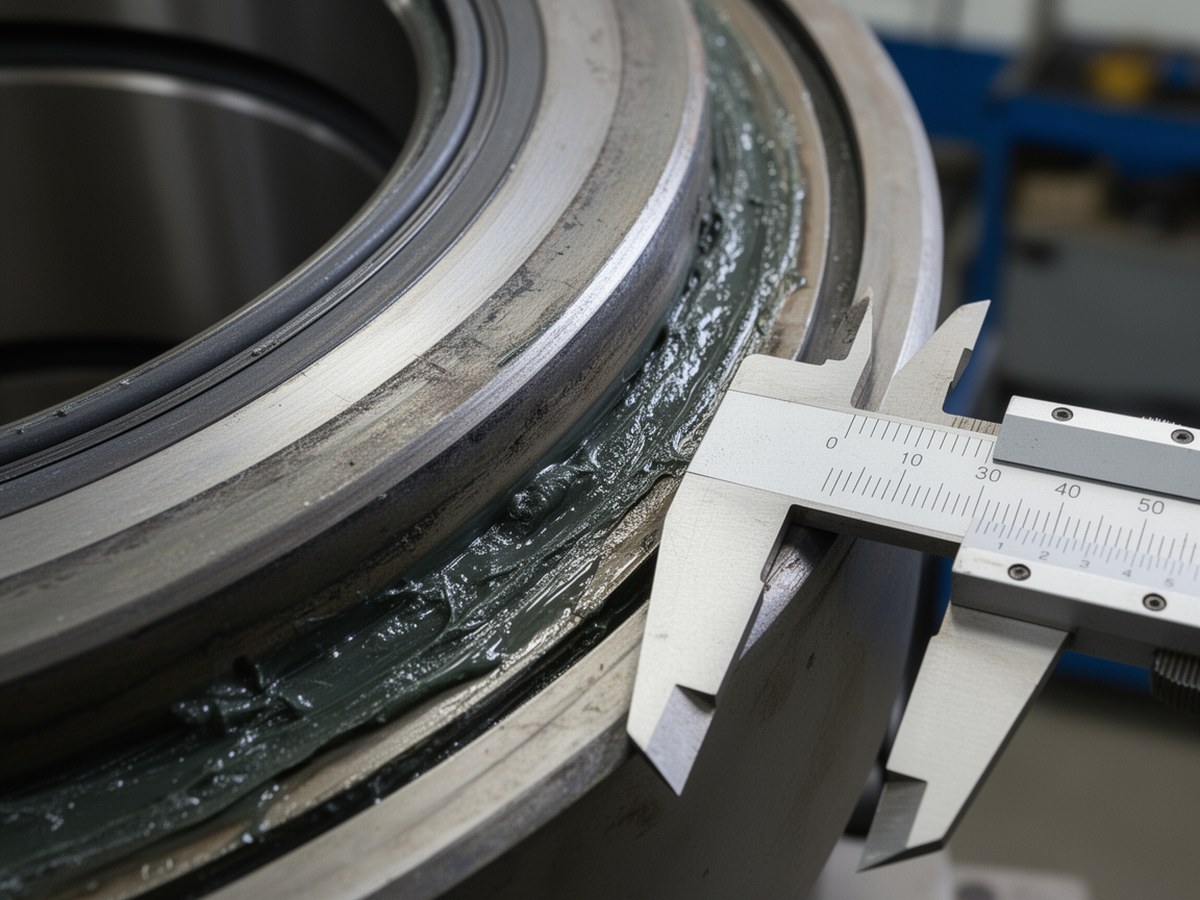

Фото уместно поставить перед таблицей «симптом → причина → действие».
Смазка: совместимость и сложные условия
- При доливке проверяют совместимость смазок ОПУ по загустителю и базовому маслу.
- Если совместимость не подтверждена, смазки не смешивают: выполняют очистку и переход на одну спецификацию.
- После попадания воды или пыли проводят внеочередную перезаправку и сокращенный цикл контроля.
- После длительного простоя выполняют щадящий пуск и ранний повторный контроль температуры и вибрации.
Мини-шаблон журнала эксплуатации и диагностики ОПУ
| Поле | Период | Кто фиксирует | Пример |
|---|---|---|---|
| Дата/смена/оператор | Каждая смена | Оператор | 2026-04-23, смена 1, Иванов |
| Наработка, ч | Каждая смена | Оператор | 1840 |
| Режим (легкий/средний/тяжелый) | Каждая смена | Мастер смены | Тяжелый, ударный цикл |
| Температура узла | Осмотр/ТО | Сервисный инженер | 62 °C (точка Т2) |
| Вибрация | ТО-2 и диагностика | Инженер диагностики | 3.9 мм/с, рост +0.4 за 100 ч |
| Осевой люфт | ТО-2 и диагностика | Сервисный инженер | 0.78 мм, рост +0.06 за 100 ч |
| Крепеж (момент) | ТО-1/ТО-2 | Сервисный инженер | Проверено по карте, 2 болта скорректированы |
| Смазка | ТО-1/внеочередное ТО | Сервисный инженер | NLGI 2, совместимость подтверждена |
| Решение и ответственный | После каждого ТО/диагностики | Ответственный за эксплуатацию | Ограничить режим, ТО через 24 ч, мастер Петров |
Критерии остановки
- Наблюдать: единичное малое отклонение без ускорения тренда.
- Ограничить режим: устойчивый рост одного индикатора или эпизодическая неравномерность хода.
- Немедленно остановить: совместный быстрый рост температуры, вибрации и осевого люфта, рывки, признаки разрушения сепаратора или потери смазочной пленки.
Методологические ориентиры
Для методики контроля используют паспорт ОПУ, РЭ машины, ISO 76, ISO 281 и ISO 20816 (основной ориентир по вибрации машин). ISO 10816 рассматривают как историческую/наследуемую базу, если она закреплена внутренними процедурами.
