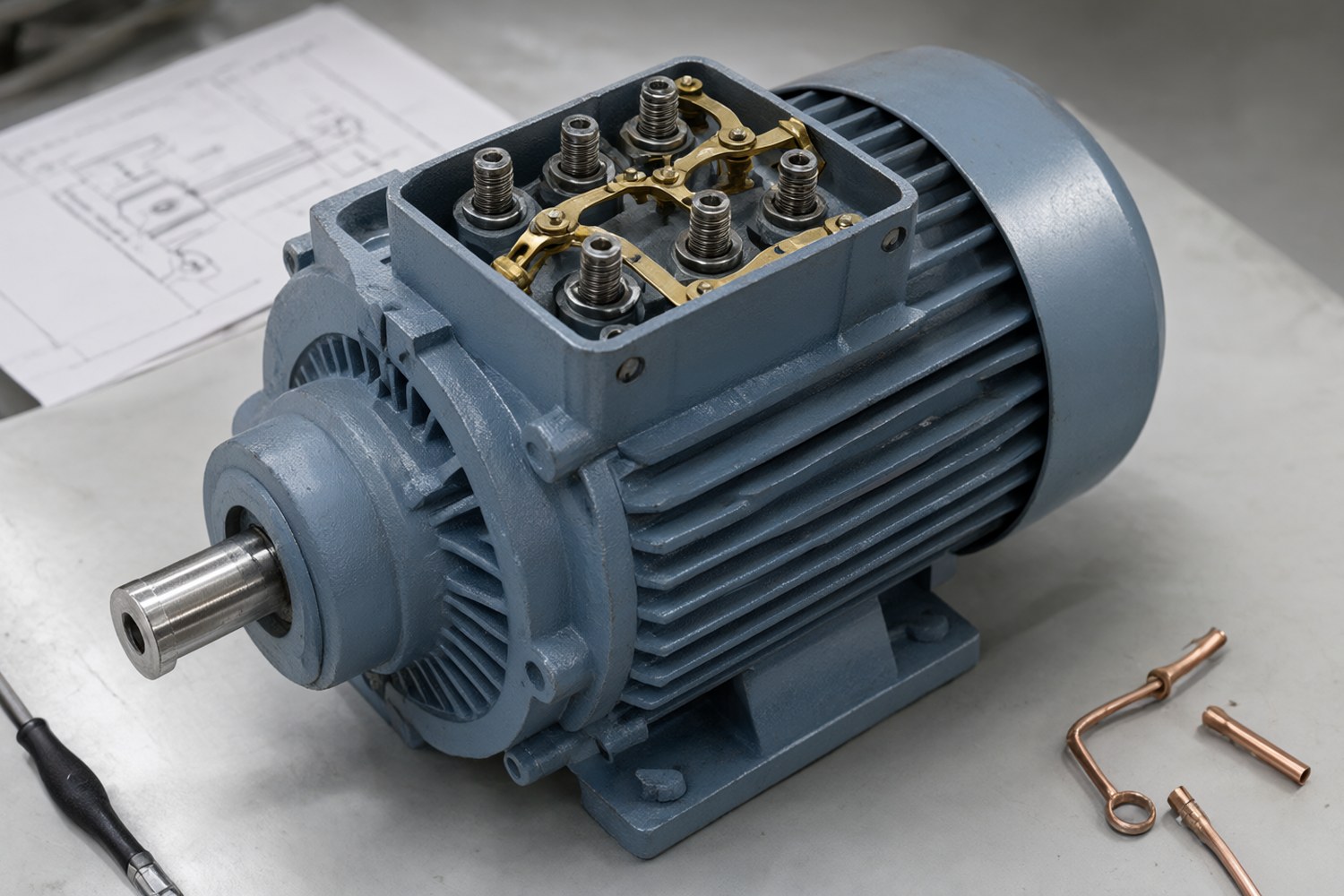

Использование электродвигателя в качестве генератора основано на принципе обратимости электрических машин. При вращении ротора внешней силой в обмотках индуцируется ЭДС. Асинхронные двигатели (АД) часто применяются в автономных системах благодаря доступности, но требуют точного расчета параметров возбуждения. Синхронные машины и BLDC-двигатели обеспечивают лучшую стабильность параметров.
Основные факты
- Асинхронник без инвертора выдает нестабильную частоту и напряжение, годится только для нагревателей
- Стабильные 220 В 50 Гц получаются только через цепочку: генератор → выпрямитель → инвертор
- BLDC и синхронные машины с постоянными магнитами надежнее для стабильной генерации
- Конденсаторы самовозбуждения должны быть бумажными или под переменный ток, электролиты не подходят
- Снятие нагрузки вызывает скачок напряжения: ставьте разрядные резисторы
Принципы работы электродвигателя как генератора
В режиме двигателя электрическая энергия превращается в механическую за счет взаимодействия вращающегося магнитного поля статора с токами в роторе. В генераторном режиме процесс идет наоборот: внешняя механическая сила (ветроколесо, турбина, ДВС) вращает ротор быстрее, чем вращается магнитное поле статора (в случае АД) или синхронно с ним (в случае СГ).
Процесс описывается законом электромагнитной индукции Фарадея. Электродвижущая сила (ЭДС), индуцируемая в обмотке, пропорциональна скорости изменения магнитного потока:
Где E — ЭДС (В), N — число витков, dΦ/dt — скорость изменения магнитного потока (Вб/с).
Для практического расчета в вращающихся машинах формула упрощается до зависимости от магнитного потока и угловой скорости:
Где k — конструктивный коэффициент машины, Φ — магнитный поток (Вб), n — скорость вращения (об/мин).
Для асинхронного двигателя ключевое условие перехода в генераторный режим — скорость ротора должна превышать синхронную. Это состояние характеризуется отрицательным скольжением s:
Где ns — синхронная скорость, n — фактическая скорость ротора.
Сравнение типов двигателей для генерации
Не все двигатели одинаково хорошо работают на генерацию. Выбор зависит от требуемого типа тока, сложности системы управления и доступного первичного двигателя.
| Тип двигателя | КПД в генераторном режиме | Тип выходного тока | Сложность возбуждения | Применимость |
|---|---|---|---|---|
| Асинхронный (АД) | 70–85% | Переменный (AC) | Высокая (нужна внешняя реактивная мощность) | Ветрогенераторы, ГЭС, резервное питание с инвертором |
| Синхронный (СГ) | 85–95% | Переменный (AC) | Средняя (независимое возбуждение или ПМ) | Основное электроснабжение, промышленные генераторы |
| BLDC / PMDC | 80–90% | Переменный (AC) / Постоянный (DC) | Низкая (постоянные магниты) | Малые ВЭС, рекуперация, портативные станции |
| Коллекторный (DC) | 75–90% | Постоянный (DC) | Низкая (самогенерация) | Низковольтные системы, старые конструкции |
Асинхронные двигатели
Доступны и не требуют щёток. Главный недостаток — без внешних конденсаторов самовозбуждение невозможно, а частота напрямую зависит от оборотов. Для получения сетевого 220 В 50 Гц нужен инвертор.
Синхронные и BLDC
Дают стабильную частоту в широком диапазоне оборотов за счёт электронного коммутирования или независимого возбуждения. BLDC-двигатели от электроинструмента часто эффективнее для малых ветряков: высокие обороты и постоянные магниты.
Асинхронные двигатели: самовозбуждение и ограничения
В асинхронном генераторе нет обмотки возбуждения на роторе, в отличие от синхронного. Магнитное поле создаётся остаточным магнетизмом стали статора и токами через подключённые конденсаторы. Это и есть самовозбуждение.
Конденсаторы должны обеспечить реактивную мощность Q, нужную для намагничивания машины. Меньше емкости, напряжение не нарастёт. Больше, превысит допустимое и пробьёт изоляцию.
Расчет емкости конденсаторов
Формула C = P · 2800 / U², которая часто встречается в интернете, даёт заметную погрешность. Лучше учитывать полную мощность и коэффициент мощности.
Реактивная мощность на возбуждение рассчитывается так:
Где Pном — номинальная активная мощность (Вт), cos φ — коэффициент мощности двигателя (на шильдике, обычно 0.8–0.85).
Емкость конденсатора для фазы при соединении «треугольник»:
Где f — частота (Гц), Uф — фазное напряжение (В). Для сети 50 Гц формула упрощается до C ≈ 4.5 · Qв / U² (приблизительно).
При соединении «звезда» фазное напряжение ниже, значит, для той же мощности нужна большая емкость.
| Мощность АД (кВт) | Схема «Звезда» (мкФ/фазу) | Схема «Треугольник» (мкФ/фазу) | Примечание |
|---|---|---|---|
| 0.75 | ~25–30 | ~45–55 | Для холостого хода |
| 1.5 | ~50–60 | ~90–110 | Нужна регулировка под нагрузкой |
| 2.2 | ~70–85 | ~130–160 | Типовой бытовой вариант |
| 3.0 | ~100–120 | ~180–220 | Нужен запас по напряжению |
Примечание: ёмкость дана для номинального напряжения на холостом ходу. При подключении активной нагрузки ёмкость нужно увеличивать, добавлять конденсаторы, чтобы компенсировать просадку напряжения.
Синхронные двигатели и двигатели с постоянными магнитами
Синхронные генераторы (СГ) имеют на роторе обмотку возбуждения или постоянные магниты. Магнитное поле вращается синхронно с ротором. Это позволяет держать постоянную частоту выходного тока при изменении нагрузки, если скорость первичного двигателя удерживается регулятором.
BLDC-двигатели (Brushless DC) и двигатели с постоянными магнитами (PMSM) сейчас часто ставят в малые ВЭС. Внешнее возбуждение не нужно, магниты встроенные, а на выходе — трёхфазное переменное напряжение, амплитуда и частота которого зависят от оборотов. Для стабильного сетевого напряжения нужен блок выпрямления с последующим инвертированием (DC-AC).
Практическая реализация и стабилизация напряжения
Чтобы получить стабильные 220 В 50 Гц от асинхронного двигателя, одних конденсаторов мало. Потребуется система из нескольких этапов.
Первичный двигатель через регулятор крутит вал с постоянной скоростью, соответствующей синхронной (для 50 Гц и 2-полюсного двигателя — 3000 об/мин, для 4-полюсного — 1500 об/мин). На практике скорость повышают на 3–5%, это скольжение в генераторном режиме. Банк конденсаторов подключается к обмоткам статора, создавая магнитное поле. Трёхфазный переменный ток с нестабильной частотой и амплитудой идёт на диодный мост. На выходе — пульсирующий постоянный ток (DC). DC-DC преобразователь стабилизирует напряжение шины, а инвертор формирует чистую синусоиду 220 В 50 Гц. Именно этот этап делает асинхронный генератор пригодным для бытовой техники.
Безопасность и эксплуатация
Переделка электродвигателя в генератор несёт риски, связанные с накопленной кинетической энергией и электрическими зарядами.
Риски перенапряжения
При резком снятии нагрузки с самовозбуждающегося асинхронного генератора напряжение может кратковременно вырасти в 1.5–2 раза от номинального из-за энергии в магнитном поле и конденсаторах. Это выводит из строя подключённое оборудование. Обязательно установите варисторы или разрядные резисторы на выходе.
Остаточный заряд
Конденсаторы большой ёмкости держат опасный заряд даже после отключения вала. Перед обслуживанием разрядите их через резистор.
Механическая безопасность
Вращающиеся части, вал, муфты, шкивы, должны быть закрыты защитным кожухом. Риск захвата одежды или волос есть даже при малых мощностях, если используются высокие обороты.
Выбор компонентов
Для самовозбуждения асинхронных двигателей электролитические конденсаторы использовать нельзя. Они рассчитаны на постоянный ток и мгновенно взорвутся от переменного. Берите бумажные (типа МБГО, МБГЧ) или специальные для переменного тока (К78-17). Рабочее напряжение должно превышать номинальное напряжение генератора в 1.5–2 раза.
Расчет параметров и схемы подключения
Выбор схемы подключения обмоток (Звезда Y или Треугольник Δ) определяет выходное напряжение и ток.
- Схема «Звезда» (Y): Линейное напряжение в √3 раз больше фазного. Ток в линии равен фазному. Подходит для высокого напряжения при относительно низком токе. Рекомендуются для двигателей на 380 В, если нужно получить 220 В между фазой и нулём (при наличии нейтрали) или 380 В линейное.
- Схема «Треугольник» (Δ): Линейное напряжение равно фазному. Ток в линии в √3 раз больше фазного. Позволяет получить больший ток при том же напряжении. Часто применяется для подключения к однофазной сети (через конденсаторы) или для получения 220 В линейного.
При расчете мощности учитывайте КПД преобразования:
Где η — КПД двигателя (обычно 0.75–0.88 для промышленных АД). Потери уходят на нагрев обмоток и механическое трение.
Заключение
Преобразование электродвигателя в генератор требует понимания физических ограничений. Асинхронные двигатели просты и надёжны, но для качественного сетевого напряжения требуют сложных систем стабилизации (инверторов). Синхронные машины и BLDC дают лучшую стабильность параметров, хотя могут быть сложнее в управлении. При проектировании автономной системы заранее продумайте, как будет компенсироваться реактивная мощность и как защищаться от перенапряжений.
