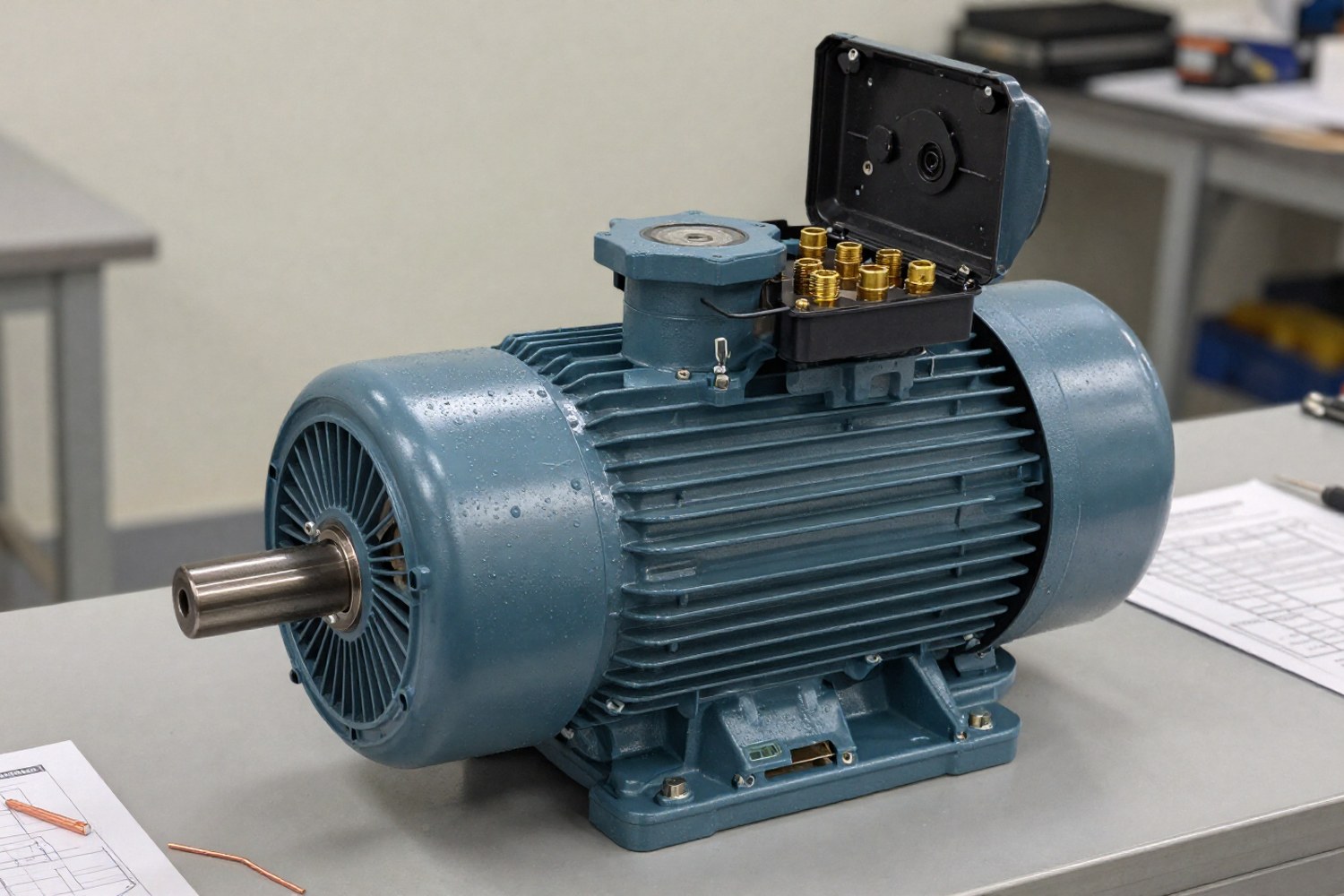

В пищевой промышленности двигатель должен выдерживать не только электромагнитные нагрузки, но и агрессивные условия эксплуатации: частые мойки паром под высоким давлением, воздействие кислот и щелочей, а также требования по предотвращению контаминации продукта. Обычные двигатели серии АИР в производственных цехах часто оказываются непригодны: конструктивные элементы накапливают влагу, остатки продукта и пыль. Специализированные приводы проектируют с учётом принципов гигиенического дизайна (hygienic design), что позволяет интегрировать их в линии без создания санитарных барьеров.
Гигиенический дизайн (Hygienic Design) электродвигателей
Hygienic design в электромеханике, это подход, при котором узлы проектируют так, чтобы они не накапливали загрязнения и легко поддавались очистке. В обычной промышленности допустимы щели и резьбовые соединения, но в пищевой отрасли действуют жёсткие ограничения. Важно различать два термина: food grade обозначает пищевой класс материалов (NSF и аналоги), а hygienic, гигиеническое конструктивное исполнение (EHEDG/3-A). Одно другому не заменяет.
Ключевые принципы гигиенического исполнения двигателей:
- Отсутствие карманов и углов: Полости, где может скапливаться влага или остатки продукта, исключаются. Все поверхности делают самостокающими (slope & drain).
- Гладкая поверхность: Шероховатость в зоне контакта с продуктом (Ra) не более 0.8 мкм. Так бактерии сложнее прикрепляются и образуют биоплёнки.
- Исключение резьбы: В зоне, где идёт мойка или возможен контакт с продуктом, резьбовые соединения запрещены. Вместо них применяют сварные швы или фланцевые соединения с герметичными уплотнениями.
- Безопасные уплотнения: Вентиляционные отверстия, если они есть, защищены мембранами или фильтрами, не пропускающими жидкость внутрь корпуса. Отсутствие вентиляции ещё не гарантирует IP69K, нужно смотреть, как организовано охлаждение через внешний контур.
Материалы корпусов и уплотнений
Материал корпуса выбирают по химической активности среды и частоте моек. Основной выбор, нержавеющие стали аустенитного класса.
| Материал | Характеристики | Типичная область применения |
|---|---|---|
| AISI 304 | Стандартная нержавеющая сталь. Хорошая коррозионная стойкость в нейтральных средах. | Сухие зоны, конвейеры, упаковочное оборудование, зоны с низким риском контакта. |
| AISI 316L | Сталь с молибденом. Повышенная стойкость к хлоридам, кислотам и щелочам. | Молочная промышленность, мясопереработка, зоны мойки кислотами/щелочами, морская среда. |
| Полимеры (PTFE, PEEK, PVDF) | Химическая инертность, лёгкость, отсутствие коррозии. Допустимы для подшипниковых щитов. | Вспомогательные узлы, защитные кожухи, клеммные коробки в агрессивных средах. |
Отдельный вопрос, подшипниковые щиты и валы. На валах в зоне контакта с продуктом не должно быть шпоночных пазов; если паз уже есть, его заваривают и шлифуют, чтобы влага не задерживалась. Применяют торцевые механические уплотнения (mechanical seals) с двойной защитой, они не дают вымыться смазке и не пускают воду внутрь подшипникового узла.
Классы защиты IP и стойкость к мойке
Класс защиты IP (Ingress Protection) по стандарту IEC 60529 показывает степень герметичности. Для пищевой отрасли главное, защита от воды, особенно при мойке под высоким давлением и высокой температурой.
IP65 / IP66
Защита от струй воды. Подходит для зон с конденсацией влаги или случайными брызгами. Для прямой мойки корпуса двигателя под давлением этого недостаточно.
IP67 / IP68
Защита от погружения. Кратковременное нахождение двигателя в воде возможно. Актуально для насосного оборудования, но стойкости к термическому удару от пара это не гарантирует.
IP69K
Высший стандарт мойки. Полная защита от пыли и возможность мойки струей воды под высоким давлением (до 80–100 бар) и высокой температурой (до 80°C). Обязателен в зонах прямой обработки продукта.
Двигатели IP69K отличаются усиленными уплотнениями вала и клеммной коробки. Вентиляция возможна, если она защищена мембранами, либо двигатель полностью герметичен (TEFC с внешним охлаждением, can-motor). Ключевой момент, защита внутренних обмоток от воды и пара.
Нормативная база и сертификация
Использование электродвигателей в пищевой отрасли регулируется рядом международных и национальных стандартов. Соответствие этим нормам проверяют на аудитах HACCP и ISO 22000.
| Стандарт / Регламент | Область действия |
|---|---|
| IEC 60034-6 (ГОСТ Р МЭК 60034-6) | Требования к вращающимся электрическим машинам для пищевой, химической и фармацевтической промышленности. Основной стандарт для гигиенического исполнения. |
| ISO 14159 | Безопасность оборудования для пищевой промышленности. Часто идёт в паре с EHEDG, регламентирует гигиенические требования к конструкции. |
| EHEDG (European Hygienic Engineering & Design Group) | Рекомендации по проектированию оборудования, исключающему риск контаминации. Используется как база для сертификации. |
| 3-A Sanitary Standards | Стандарты санитарного проектирования, широко признанные в молочной и смежных отраслях. Регулируют материалы, поверхности и доступность для очистки. |
| FDA 21 CFR (США) / EC 1935/2004 (ЕС) | Регламенты материалов, контактирующих с пищевыми продуктами. Определяют допустимость пластмасс, покрытий и смазок. |
| NSF H1 | Класс пищевых смазок. Допускают случайный технический контакт с пищей в количествах, не превышающих безопасных пределов. |
Сертификация смазочных материалов, вопрос не формальный. Обычные промышленные смазки в подшипниках и уплотнениях запрещены: при протечке они контаминируют продукт. Допускаются только смазки с маркировкой NSF H1.
Типы двигателей и сферы применения
В пищевой отрасли применяют разные типы приводов, выбор зависит от технологической задачи, требуемой точности, условий среды и возможности взрывоопасности.
| Тип двигателя | Характеристики | Применение |
|---|---|---|
| Асинхронные (IP69K) | Высокая надёжность, простота обслуживания, устойчивость к мойке. | Конвейеры, мешалки, насосы, транспортеры в зонах мойки. |
| Серводвигатели | Высокая точность позиционирования, быстрый отклик, компактность. | Упаковочные машины, дозаторы, роботизированные манипуляторы, режущие станки. |
| Взрывозащищённые (Ex) | Корпус, препятствующий распространению взрыва внутрь и наружу. Классы Zone 1/21, Zone 2/22. | Мукомольное производство, сахарная промышленность, производство спирта, зоны с мучной и сахарной пылью. |
| Двигатели с внешним ротором (Can-Motor) | Полная герметизация обмоток, отсутствие вентилятора на валу, гладкий корпус. | Фармацевтика, производство детского питания, насосы для жидких пищевых продуктов (сок, молоко), чистые комнаты (Cleanroom). |
Особенности обслуживания и монтажа
Эксплуатация двигателей в пищевой отрасли имеет свои особенности, в основном из-за режима мойки и ограничения доступа к оборудованию.
Монтаж: Предпочтительное положение вала, горизонтальное. Вертикальный монтаж требует специальных подшипниковых узлов с усиленными упорными подшипниками и уплотнениями, устойчивыми к вымыванию смазки под гидродинамической нагрузкой во время мойки. Режим «dry-run» (работа всухую) для двигателей не является нормой, но встречается в специфических насосных агрегатах.
Техническое обслуживание:
- Регулярный визуальный контроль целостности корпусов и уплотнений.
- Проверка состояния клеммных коробок, защита от коррозии и попадания влаги.
- Использование только сертифицированных пищевых смазок при замене подшипниковых узлов.
- Металлические щётки для очистки корпуса не подходят, можно повредить защитное покрытие нержавеющей стали.
- Контроль изоляции обмоток: влага и химикаты снижают сопротивление изоляции.
- Для зон мойки обязательны двигатели с классом защиты IP69K и корпусом из AISI 316L.
- Конструкция должна соответствовать принципам Hygienic Design: гладкие поверхности, отсутствие резьбы и карманов.
- Смазки и материалы уплотнений должны иметь сертификацию NSF H1.
- Основной нормативный документ, IEC 60034-6 (ГОСТ Р МЭК 60034-6).
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный двигатель АИР в пищевой промышленности?
Только в сухих зонах, вдали от контакта с продуктом и мойки. В зонах обработки стандартные двигатели запрещены: вентиляция, резьбовые соединения и невозможность эффективной очистки корпуса создают риск контаминации.
В чём разница между AISI 304 и AISI 316L?
AISI 304, базовая нержавеющая сталь, её хватает для сухих зон и нейтральных сред. AISI 316L содержит молибден, что даёт стойкость к хлоридам (соль) и кислотам (молочная, лимонная). Для мясопереработки и молочной отрасли это критично.
Что такое смазка NSF H1?
Класс пищевых смазок. Их компоненты безопасны для случайного технического контакта с пищей в минимальных количествах. Применяются в подшипниках и уплотнениях двигателей, работающих в зонах прямого контакта с продуктом.
