Коротко главное
- Асинхронные двигатели с короткозамкнутым ротором, стандарт для стационарного оборудования: просты, надёжны, не требуют обслуживания.
- Крановые двигатели (МТН, МТФ) рассчитаны на повторно-кратковременные режимы (S3–S6) с частыми реверсами и подтяжками тормоза.
- Коллекторные двигатели, обычный выбор для ручного инструмента: перфораторы, шуруповёрты, углошлифовальные машины.
- Степень защиты IP54–IP65 обязательна для запылённых помещений и мойки техники.
- Частотные преобразователи дают плавный пуск и снижают пусковые токи, защищая электросеть.

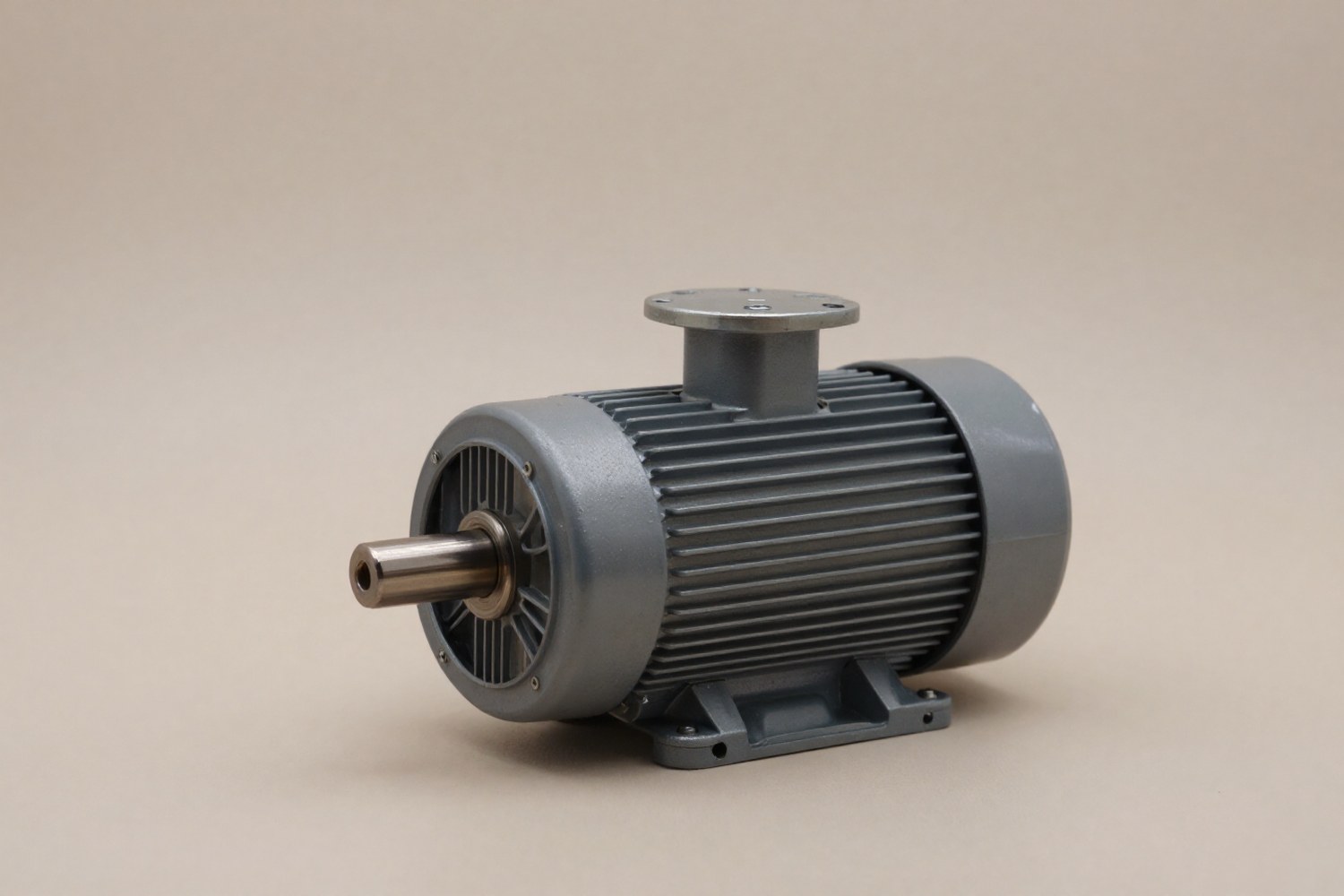

Электродвигатели в строительной технике преобразуют электрическую энергию в механическую. В отличие от ДВС, они дают высокую энергоэффективность, точное управление и работают без выбросов.
Тип привода выбирают по физике процесса: характеру нагрузки, режиму работы и условиям на площадке.
Классификация электродвигателей в строительной технике
Классификация строится на типе тока и принципе действия. В строительстве доминируют асинхронные двигатели переменного тока, но для отдельных задач используют синхронные и коллекторные машины.
Асинхронные двигатели
Самый распространённый тип. Ротор вращается медленнее поля статора — это скольжение. Делятся на машины с короткозамкнутым ротором (КЗР) и фазным ротором (ФР). Просты по конструкции, надёжны, дёшевы в обслуживании.
Синхронные двигатели
Ротор крутится синхронно с полем статора. Скорость не проседает при изменении нагрузки — коэффициент мощности высокий. Ставят на мощные приводы, где важна точная скорость, и используют как генераторы в сварочных агрегатах.
Коллекторные двигатели
Работают через скользящий контакт, щётки и коллектор. Поддерживают постоянный и переменный ток. Дают высокий пусковой момент и широкий диапазон регулировки скорости, но требуют обслуживания щёток. Стандарт для ручного электроинструмента: перфораторов, шуруповёртов.
Взрывозащищённые двигатели
Исполнение с маркировкой Ex для взрывоопасных зон: шахты, подземные работы, химические объекты. Корпус выдерживает внутренний взрыв (Ex d) или не допускает искр (Ex e, Ex i).
Специфика крановых и подъёмных двигателей
В подъёмно-транспортном оборудовании, башенных и мостовых кранах, лебёдках, стоят специальные крановые электродвигатели. Их Главная задача — держать экстремальные механические и тепловые нагрузки при подъёме и опускании грузов.
Крановые двигатели (серии МТН, МТФ, МТФН) отличаются от общепромышленных (того же АИР) тем, что:
- Усиленный корпус: массивное оребрение для отвода тепла в кратковременных режимах, когда штатной вентиляции мало.
- Перегрузочная способность: кратковременно держат момент в 2–3 раза выше номинала без потери устойчивости.
- Тормоз: встроенный электромагнитный тормоз держит груз в подвешенном состоянии при отключении питания.
- Охлаждение: часто стоит независимый вентилятор от отдельного мотора, штатный не справляется при частых остановках.
- Климатическое исполнение: для уличного использования требуется УХЛ или ОМ, чтобы выдержать влагу и перепады температур.
Примечание: Двигатели серии МТН (с фазным ротором) требуют пускового реостата для ограничения токов и регулировки скорости. Короткозамкнутые серии МТФ обычно пускают через частотные преобразователи, массивные реостаты не нужны. Реостат сам по себе требует обслуживания щёток.
Режимы работы по ГОСТ 183-2011 (S1–S8)
Режим работы, ключевой параметр при подборе. Он определяет тепловыделение и срок службы изоляции. В строительстве сплошная работа на номинале встречается редко, чаще, повторно-кратковременные режимы.
| Обозначение режима | Название режима | Описание | Примеры оборудования |
|---|---|---|---|
| S1 | Продолжительный | Работа до установившегося теплового режима. Нагрузка постоянна. | Бетононасосы, вентиляционные системы, конвейеры |
| S2 | Кратковременный | Работа при постоянной нагрузке в интервале, недостаточном для полного нагрева. Далее, длительный перерыв на охлаждение. | Задвижки, затворы, некоторые типы клапанов |
| S3 | Повторно-кратковременный | Циклы: пуск → работа → остановка. Тепловой режим не успевает установиться. ПВ обычно 20%, 40% или 60%. | Башенные краны, подъёмники, лебёдки |
| S4 | Повторно-кратковременный с пуском | Как S3, но учитывается сильный нагрев при пуске из-за высокого пускового момента. | Краны с тяжёлыми грузами, дробилки |
| S5 | Повторно-кратковременный с электрическим торможением | Циклы включают пуск, работу, торможение и остановку. Типично для кранов с реверсом. | Механизмы поворота стрелы, подъёма груза |
| S6 | Повторно-кратковременный без остановки | Непрерывная работа при переменной нагрузке без остановок. Тепловой режим может быть установившимся, но отличается от S1 характером нагрузки (ударной или переменной). | Вибраторы для уплотнения бетона, мешалки |
| S8 | Повторно-кратковременный с переменными режимами | Циклы включают изменение скорости, момента и направления вращения. | Стрелы кранов, механизмы поворота |
Для режимов S3–S8 номинальную мощность подбирают с учётом приведённого момента и коэффициента включений (ПВ). Если поставить общепромышленный двигатель в режим S3 без пересчёта, обмотки перегреются.
Ключевые технические параметры
Чтобы правильно интегрировать двигатели в систему, учитывают параметры по IEC и ГОСТ.
Степени защиты IP (ГОСТ 14254-2015 / IEC 60529)
На стройплощадке двигатель получает пыль, воду и механические воздействия. Минимум для уличного применения, IP54. Вторая цифра IP (5 или 6) отвечает за защиту от струй воды, критично при мойке техники.
| Класс IP | Защита от твёрдых тел | Защита от влаги | Применение в строительстве |
|---|---|---|---|
| IP23 | Защита от тел > 12 мм | Капли воды под углом до 60° | Краны под навесом, внутренние механизмы |
| IP44 | Защита от тел > 1 мм | Брызги с любого направления | Стационарное оборудование в цехах |
| IP54 | Пылезащищённый | Брызги с любого направления | Бетоносмесители, вибраторы, насосы |
| IP55 | Пылезащищённый | Струи воды с любого направления | Наружное применение, мойка оборудования |
| IP65 | Пыленепроницаемый | Струи воды с любого направления | Сильно запылённые условия, промывка под давлением |
Классы изоляции и энергоэффективность
Класс изоляции задаёт максимальную температуру обмотки до начала деградации. Для тяжёлых условий берут классы F (155°C) и H (180°C), они дают запас при перегрузках, которого не хватает стандартному классу B (130°C).
Энергоэффективность (IEC 60034-30-1) обозначается IE. Для техники в режиме S1 лучше подходят двигатели IE3 (повышенная эффективность) и IE4 (сверхвысокая), они меньше греются и экономят электричество.
Монтаж и крепление
При интеграции в технику важен тип монтажного исполнения:
- Лапы (B3, B5, B35): крепление к основанию. B35, и лапы, и фланец.
- Фланцы (B10, B14): крепление только фланцем. B14, фланец с центровочными отверстиями.
Расчётные параметры и подбор мощности
Главная задача — обеспечить достаточный крутящий момент на валу для преодоления сопротивления рабочей машины. На практике приводы почти всегда через редуктор, так что момент на валу механизма выше момента двигателя.
Номинальный момент считается так:
Где:
Mном, номинальный момент, Н·м;
Pном, номинальная мощность двигателя, кВт;
nном, номинальная частота вращения, об/мин.
При выборе нужно проверить пусковой момент. Кратность kп должна позволить запустить механизм:
Где Mсопр, момент сопротивления на валу в момент пуска. У двигателей с короткозамкнутым ротором kп обычно 1,8–2,2, с фазным ротором, до 2,5–3,0.
Примечание: На режимах S3–S8 номинальную мощность можно брать меньше, чем для непрерывной работы, за счёт кратковременности нагрузки. Но момент инерции ротора всё равно учитывают при расчёте разгона и торможения. С редуктором мощность на валу: Pвал = Pдвиг × ηред, где ηред, КПД редуктора.
Внимание: Перед подключением проверьте, что номинальное напряжение двигателя (220/380/660 В) совпадает с сетью площадки. Ошибка в схеме «звезда/треугольник» выводит двигатель из строя.
Пускорегулирующая аппаратура и управление
Прямое включение двигателей в сеть на современной стройке почти не используется: пусковые токи достигают 7–8 номинальных, что просаживает сеть и бьёт по трансмиссии.
Основной элемент управления, частотный преобразователь (ЧП). Он позволяет:
- Делать плавный пуск и торможение, снижая износ.
- Регулировать скорость в широком диапазоне.
- Экономить энергию, особенно заметно на насосах и вентиляторах.
- Защищать двигатель от перегрузок, перекоса фаз и перегрева.
Для крановых двигателей с фазным ротором всё ещё применяют реостатные пускатели: они вводят сопротивление в цепь ротора, что повышает пусковой момент и гасит пусковой ток.
Эксплуатация и техническое обслуживание
Вибрация, пыль, перепады температур, условия строительной площадки диктуют строгие регламенты. Ниже, чек-лист типичных проблем и как их предотвращать.
| Неисправность / Проблема | Возможная причина | Меры устранения / Профилактика |
|---|---|---|
| Перегрев обмоток | Засорение вентиляционных каналов, перегрузка, нарушение режима (ПВ) | Очистка корпуса сжатым воздухом, проверка нагрузки, контроль режима S1-S3 |
| Вибрация корпуса | Разрушение подшипников, ослабление крепления, дисбаланс ротора | Замена подшипников, протяжка крепежа, динамическая балансировка |
| Пробой изоляции | Проникновение влаги/пыли, старение изоляции, перенапряжения сети | Проверка класса IP, установка защитных экранов, контроль напряжения сети |
| Искрение щёток (коллекторные) | Износ щёток, загрязнение коллектора, нарушение прижима | Замена щёток, проточка коллектора, регулировка прижимных пружин |
| Отказ тормоза | Износ тормозных колодок, окисление контактов | Регулировка зазора, замена колодок, проверка электромагнита |
Двигатели, которые стоят в нерабочий период, консервируют: смазывают подшипники, защищают токопроводящие части от коррозии, периодически проворачивают вал, чтобы подшипники не закисли. Заземление на стройплощадках с повышенной влажностью и запылённостью обязательно, это защита от поражения током (ГОСТ 31610.11.1).
