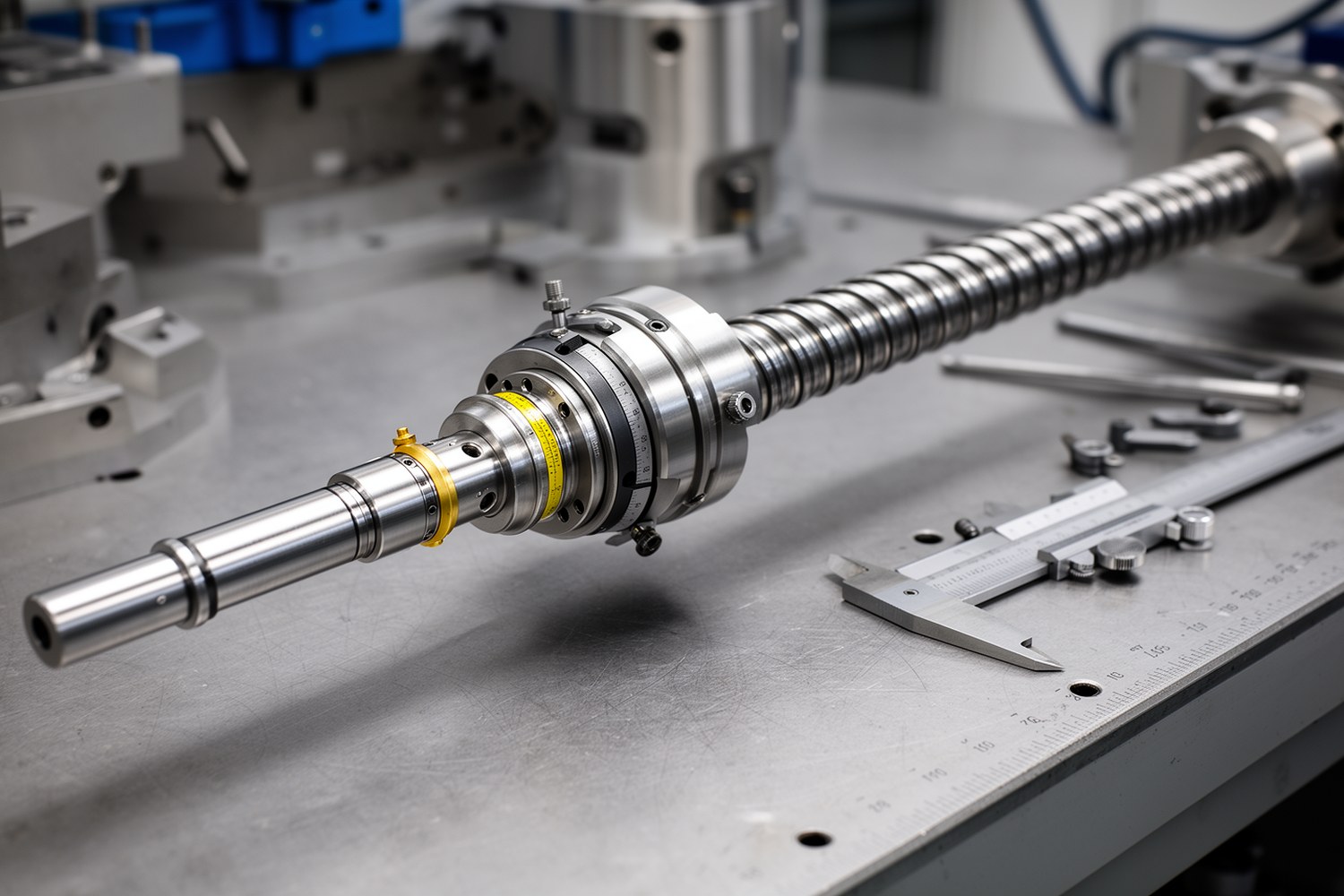

Регулируемый предварительный натяг в гайке шарико-винтовой пары (ШВП) применяют, когда одна фиксированная настройка не покрывает режимы скорости, точности и нагрузки. Методика ниже задает путь от требований к расчету, настройке контура и стендовой приемке.
Коротко главное
- Диапазон 0,02…0,10·C используют как исходную точку, а не как готовую норму для любого узла.
- В тепловом расчёте узла трения применяют P_loss ≈ M0·ω. Если M0 уже получен как момент потерь, повторно учитывать КПД не нужно.
- Приемку фиксируют численно: пределы по ΔT, дрейфу люфта, изменению M0 и повторяемости после циклов переключения.
- Контур регулирования натяга рассчитывают как систему управления с задержками и гистерезисом, с защитой от автоколебаний.
Назначение и границы применения
Регулирование натяга оправдано для осей с переменными режимами (HIGH_SPEED, HIGH_PRECISION, HIGH_LOAD), длительным прогревом или жесткими требованиями к повторяемости. Для стабильного цикла с узким диапазоном нагрузки обычно достаточно фиксированного натяга.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Термины и метрики
Предварительный натяг это внутренняя осевая нагрузка в контактах шариков и дорожек. Регулировка натяга это управляемое изменение F_preload в работе. Компенсация износа это отдельная функция поддержания зазора.
Базовые метрики: осевой люфт δ_backlash, суммарная жесткость K_total, момент холостого хода M0, мощность потерь P_loss, температурный дрейф.
Расчетная модель (минимально достаточная)
Для гидросхемы: P (Па), A_eff (м²), η, коэффициент передачи силы.
Инженерная аппроксимация для первичного подбора.
Тепловое удлинение, которое изменяет фактический натяг.
α_l, угол подъема винтовой линии, φ_f, приведенный угол трения.
Для узла трения это базовая формула потерь. Множитель КПД не добавляют повторно, если M0 уже отражает потери в ШВП.
Примечание по смазке: вязкость и состояние смазки существенно влияют на M0 и тепловой дрейф, поэтому валидацию проводят на целевой смазке и температуре.
Методика выбора диапазона предварительного натяга
Диапазон задают как F_min/F_nom/F_max. Ориентиры 0,02…0,10·C используют только для старта и обязательно уточняют по конструкции и испытаниям.
| Фактор применимости | Почему важен | Что проверить |
|---|---|---|
| Тип гайки и схема натяга | Разная податливость и чувствительность к регулировке | Кривая F_preload→K_total и F_preload→M0 |
| Класс точности и допуски | Меняют допустимый люфт и рабочий коридор натяга | δ_backlash до/после прогрева |
| Диаметр/шаг/длина винта | Влияют на тепловой режим и долю податливости оси | Рост ΔT и дрейф позиционирования |
| Цикл и скорость | Определяют тепловую нагрузку | P_loss, M0, установившаяся температура |
| Смазка и загрязнение | Сдвигают трение и стабильность натяга | Разброс M0 и повторяемость после циклов |
Практический алгоритм: 1) F_min по люфту и реверсу, 2) F_max по температуре и моменту, 3) F_nom как рабочая середина по циклу, 4) проверка переключений режимов на стенде.
Матрица выбора актуатора регулировки
| Тип актуатора | Типичный ход | Разрешение | Полоса регулирования | Ресурс/сервис | Когда выбирать |
|---|---|---|---|---|---|
| Гидравлика | 0,1…2,0 мм | среднее-высокое | средняя-высокая | контроль герметичности | высокая сила и тяжелый цикл |
| Электромеханика | 0,05…1,0 мм | высокое | средняя | износ кинематики | универсальные оси |
| Пьезо | 5…100 мкм | очень высокое | высокая | чувствительность к драйверу | тонкая коррекция |
| Термокомпенсация | десятки мкм | среднее | низкая | зависимость от модели тепла | медленный тепловой дрейф |

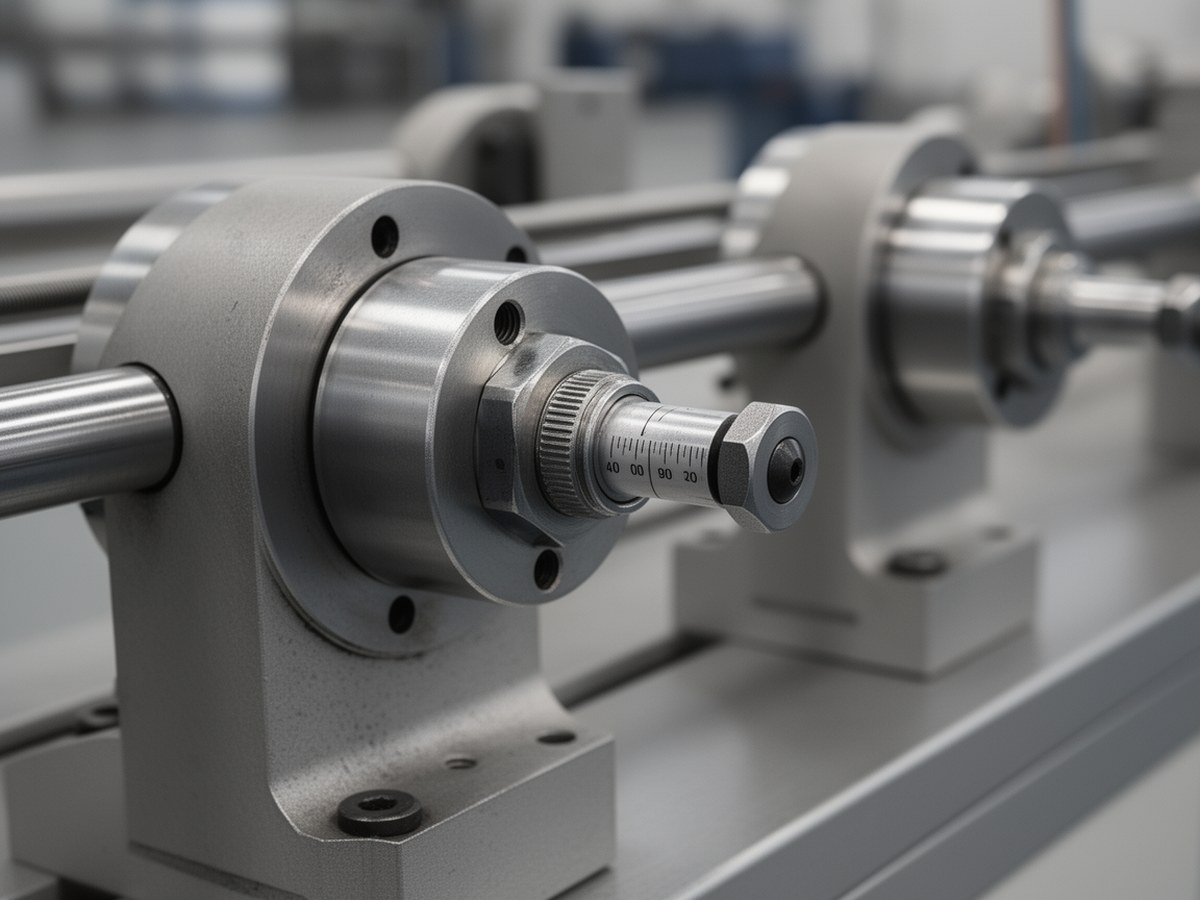

Архитектуры привода регулировки
Иллюстрация помогает быстро сопоставить типы актуаторов по применимости.
Контур регулирования предварительного натяга: устойчивость
Контур проектируют с учетом задержек датчиков и привода, гистерезиса актуатора и шумов оценки M0. Рекомендуемая структура: внешний контур по целевому натягу (или прокси через M0/люфт), внутренний по положению и усилию актуатора.
- Ограничение скорости изменения натяга dF/dt, чтобы исключить ударные переходы.
- Фильтрация сигналов температуры и момента (НЧ-фильтр), но без избыточной задержки.
- Антиwindup для PID и зоны нечувствительности при малых ошибках.
- Диагностика осцилляций: рост амплитуды M0/вибрации после шага натяга, признак перерегулирования.
Термокомпенсация ШВП и тепловой баланс оси
Рассматривайте винт, гайку, опоры, корпус и смазку как единую тепловую систему. Цель термокомпенсации, удержать функциональные метрики (люфт, позиционирование), а не только номинал F_preload.
Валидация и стендовые испытания ШВП (протокол)
- Холодный старт: базовые измерения люфта, M0, температуры.
- Прогрев: 30–60 минут на номинальном цикле до плато температуры (изменение <1 °C за 10 минут).
- Циклы переключения: не менее 200 переключений между F_min/F_nom/F_max под типовой нагрузкой.
- Повторяемость: минимум 3 повторных прогона с одинаковыми настройками.
- Пост-прогрев: повторная проверка люфта, M0, вибрации и позиционирования.
| Критерий приемки (пример) | Pass | Fail |
|---|---|---|
| Рост температуры гайки за цикл | ΔT ≤ 25 °C относительно окружающей | ΔT > 25 °C или нет стабилизации |
| Дрейф люфта после прогрева | ≤ 2 мкм или ≤ 20% допуска ТЗ | выше порога |
| Изменение M0 в установившемся режиме | ±10% от эталона | > ±10% |
| Повторяемость между 3 прогонами | разброс ключевых метрик ≤ 10% | разброс > 10% |
| Осцилляции после шага натяга | затухание за 2–3 периода | нарастающие колебания |
FMEA узла ШВП (краткий шаблон)
| Отказ | Эффект | Обнаружение | Защитная реакция |
|---|---|---|---|
| Избыточный натяг | перегрев, ускоренный износ | рост M0 и ΔT | ограничение F_max, переход в safe-режим |
| Недостаточный натяг | рост люфта, потеря точности | реверсный тест люфта | подъем к F_nom, сигнал ТО |
| Осцилляции контура | вибрации, нестабильность | спектр вибраций, лог M0 | снижение gain, фильтрация, ограничение dF/dt |
| Деградация датчика | ошибочное управление | диагностика правдоподобия | fallback по консервативному профилю |
Что не нужно делать
- Принимать 0,02…0,10·C как обязательный стандарт без стенда.
- Поднимать F_max для большей жесткости без контроля температуры и M0.
- Оценивать только холодный режим и игнорировать прогрев.
- Настраивать контур без учета задержек и гистерезиса актуатора.
Мини-чеклист внедрения
ТЗ и метрики → первичный расчет → выбор актуатора → прототип → стендовый протокол pass/fail → калибровка термокомпенсации → мониторинг в эксплуатации.
