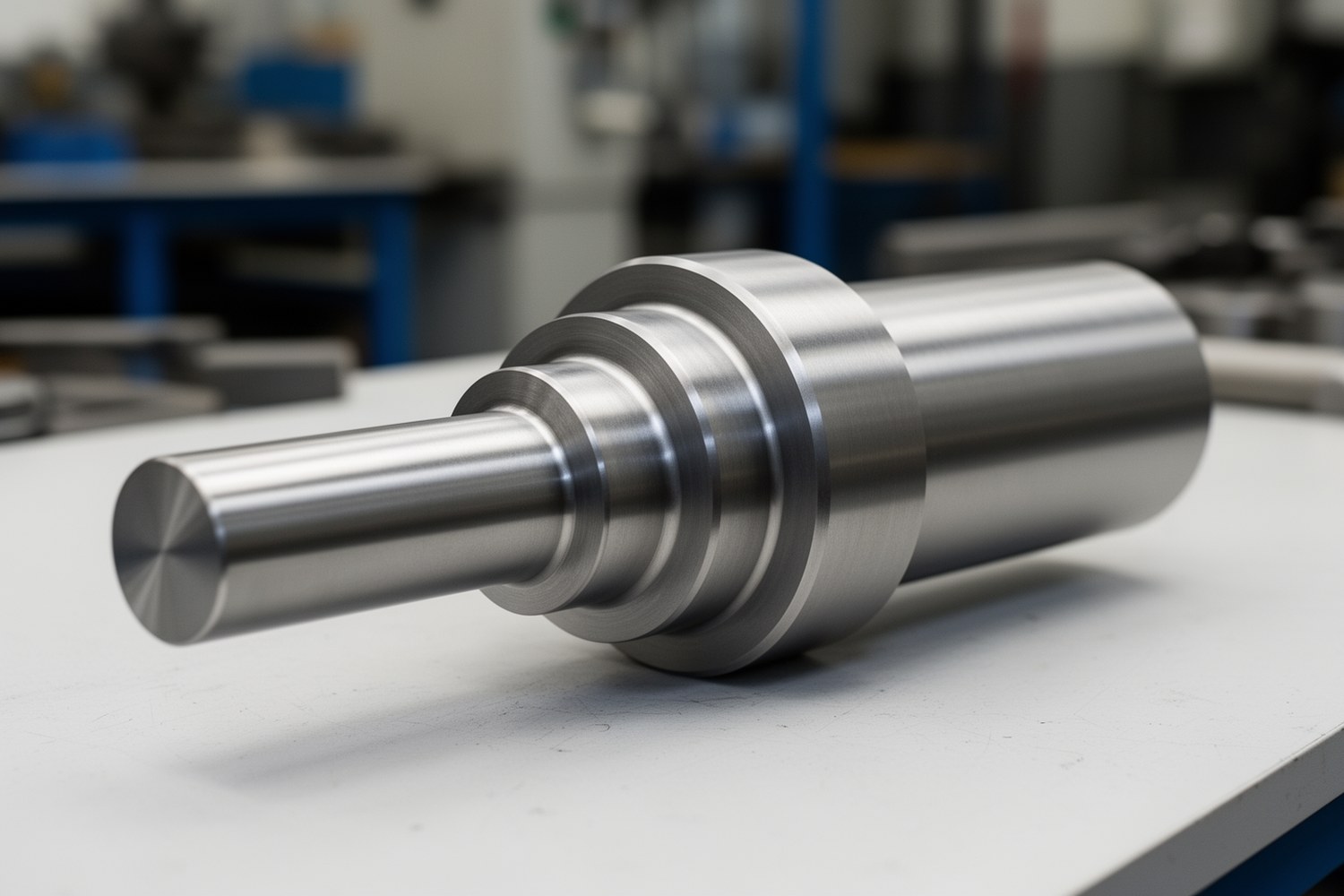

Галтель вала представляет собой плавную переходную поверхность между участками разного диаметра или между цилиндрической частью вала и заплечиком. В машиностроении такой элемент применяют прежде всего для снижения концентрации напряжений в зоне уступа, где при изгибе, кручении или растяжении может начаться усталостная трещина.
- Галтель на валу заменяет резкий угол плавным радиусным или профильным переходом.
- Чем больше радиус галтели при прочих равных условиях, тем ниже теоретическая концентрация напряжений, но тем выше требования к компоновке и сопрягаемым деталям.
- Для расчетной оценки используют безразмерные параметры r/d и D/d: r обозначает радиус галтели, d - меньший диаметр, D - больший диаметр.
- Для ответственных валов выбор радиуса проверяют расчетом прочности, усталостным расчетом, стандартами предприятия или МКЭ.
Что такое галтель вала
Если коротко, галтель вала представляет собой скругленный переход от одной ступени вала к другой. Обычно она располагается у заплечика: меньший диаметр переходит в больший, а вместо острой кромки выполняется радиусная поверхность.
Галтель в машиностроении относится к конструктивным элементам, которые одновременно влияют на прочность, технологичность и сборку. На чертеже ее задают радиусом, профилем или ссылкой на стандартный ряд размеров. В простых деталях чаще применяют циркульную галтель постоянного радиуса, в ответственных узлах возможны эллиптические, параболические и специальные профильные переходы.
Параметры галтели
Схема помогает показать, где находятся r, d и D на ступенчатом валу.
Назначение галтели
Главная функция галтели состоит в том, чтобы сгладить резкое изменение формы детали. Острый уступ на валу работает как концентратор напряжений: фактическое напряжение у кромки оказывается выше номинального напряжения, рассчитанного по сечению. Плавный переход распределяет силовой поток мягче и снижает риск локального повреждения.
- Прочность. Галтель снижает концентрацию напряжений при изгибе, кручении, растяжении и комбинированном нагружении.
- Ресурс. При циклической нагрузке плавный переход уменьшает вероятность зарождения усталостной трещины у заплечика.
- Технологичность. Радиусный переход удобнее обрабатывать и контролировать, чем острый внутренний угол.
- Сборка. Правильно выбранная галтель не мешает посадке подшипника, втулки, шестерни или ступицы на упорный буртик.
Галтель, фаска и проточка: в чем разница
В чертежах эти элементы иногда путают, хотя их назначение различается. Галтель представляет собой плавный переход, фаска - плоский срез кромки, а проточка или канавка обычно выполняется для выхода инструмента, фиксации детали или обеспечения технологического зазора.
| Элемент | Форма | Основная функция | Типичное применение |
|---|---|---|---|
| Галтель | Радиусная или профильная переходная поверхность | Снижение концентрации напряжений | Переходы диаметров, заплечики валов, шейки |
| Фаска | Плоский срез кромки под углом | Облегчение сборки, снятие заусенца, защита кромки | Торцы валов, отверстия, входные кромки |
| Проточка | Канавка заданной ширины и глубины | Выход резца или шлифовального круга, установка стопора | Резьбовые участки, шлифуемые шейки, канавки под кольца |
| Общее скругление | Скругление кромки без обязательной расчетной роли | Безопасность, литейная или технологическая форма | Корпусные детали, литые и штампованные элементы |
Радиус галтели и концентрация напряжений
Радиус галтели влияет на то, насколько плавно нагрузка проходит через изменение сечения. При одинаковых диаметрах увеличение r обычно снижает теоретический коэффициент концентрации напряжений Kt. Однако слишком большой радиус может мешать посадке сопрягаемой детали или уменьшать полезную ширину заплечика.
Здесь Kt обозначает теоретический коэффициент концентрации напряжений, σmax - максимальное локальное напряжение в зоне галтели, σnom - номинальное напряжение в расчетном сечении.
Для ступенчатого вала важны два безразмерных отношения: r/d, то есть отношение радиуса галтели к меньшему диаметру, и D/d, то есть отношение большего диаметра к меньшему. Чем больше r/d, тем мягче переход; чем больше D/d, тем сильнее геометрический концентратор.
| Фактор | Как влияет на галтель | Практический вывод |
|---|---|---|
| Малый r/d | Переход остается резким, Kt растет | Нежелательно для валов с циклической нагрузкой |
| Большой D/d | Перепад сечения усиливает концентрацию | Нужна проверка радиуса и формы перехода |
| Шероховатость поверхности | Микронеровности работают как дополнительные концентраторы | Для ответственных галтелей задают чистовую обработку |
| Материал | Разные материалы по-разному чувствительны к надрезам | Высокопрочные стали обычно требуют более аккуратной оценки |
| Вид нагружения | Изгиб, кручение и растяжение дают разные картины напряжений | Нельзя переносить один расчетный радиус на все режимы |
Kt и Kf при усталостном нагружении
Kt описывает геометрическую концентрацию напряжений в идеализированной детали. При усталостной работе важен также коэффициент Kf, который учитывает чувствительность материала к концентратору. Поэтому теоретическая концентрация и фактическое влияние на ресурс не совпадают напрямую.
Здесь Kf обозначает усталостный коэффициент концентрации напряжений, q - коэффициент чувствительности материала к надрезу. При q = 0 материал почти не чувствителен к концентратору, при q = 1 усталостное влияние близко к теоретическому Kt.
Приведенные зависимости подходят для инженерного понимания и предварительной оценки. Для ответственных деталей, например коленчатых валов, валов редукторов, шпинделей и нагруженных осей, параметры галтели проверяют по расчетной методике, экспериментальным данным, стандартам предприятия или модели напряжений.
Где применяются галтели на валу
Галтели на валу встречаются почти в каждом ступенчатом элементе, где есть переходы диаметров и упорные поверхности. Наиболее типичные зоны:
- ступенчатые валы редукторов и приводов;
- оси колес, роликов и рычажных механизмов;
- шейки под подшипники качения и скольжения;
- посадочные места под шестерни, муфты, звездочки, шкивы и ступицы;
- упорные буртики, где нужна передача осевого усилия через торцевую поверхность.
Отдельный пример: галтель коленвала. В коленчатом валу она находится в переходе от коренной или шатунной шейки к щеке и особенно важна из-за циклического изгиба и кручения. Для таких деталей обычно оценивают не только радиус, но и качество поверхности, упрочнение и фактический профиль перехода.
Как выбирают радиус галтели
На ранней стадии проектирования радиус галтели выбирают как предварительный конструктивный параметр, а затем уточняют по прочности и компоновке. Универсального оптимального значения нет: один и тот же r может быть достаточным для спокойной статической нагрузки и недостаточным для знакопеременного изгиба.
| Отношение r/d | Применение на предварительной стадии | Ограничения |
|---|---|---|
| 0,02-0,05 | Компактные узлы, малые перепады диаметров, низкие нагрузки | Может быть недостаточно для усталостной прочности |
| 0,05-0,10 | Распространенный начальный диапазон для многих ступенчатых валов | Требует проверки при высоком D/d и циклическом нагружении |
| 0,10-0,20 | Повышенные требования к ресурсу, умеренно нагруженные переходы | Нужно контролировать посадку подшипников и ширину заплечика |
| Более 0,20 | Специальные случаи, плавные переходы, ответственные детали | Возможны технологические и сборочные ограничения |
Диапазоны r/d в таблице ориентировочные и подходят только для предварительной компоновки. Они не заменяют нормативные, каталожные и производственные требования, особенно для посадочных мест под подшипники и других стандартизованных сопряжений.
В простейшей проверке прочности концентрацию учитывают через максимальное напряжение:
Максимальное напряжение в зоне галтели не должно превышать допускаемое напряжение, принятое для выбранного коэффициента запаса. Если допускаемое напряжение уже задано с учетом запаса, дополнительное деление на коэффициент запаса не применяют без проверки методики.
Если расчет показывает недостаточный запас, обычно рассматривают несколько мер: увеличить радиус, уменьшить перепад диаметров, изменить форму перехода, улучшить качество поверхности или применить упрочняющую обработку.
Как указывают галтель на чертеже
На чертеже галтель обычно задают обозначением радиуса R или r у соответствующего перехода. Для ответственных участков дополнительно указывают шероховатость, допуск на радиус или профиль, требования к отсутствию рисок и следов пережога, а также способ контроля, если он важен для ресурса детали.
Если размер выбирается по стандарту предприятия, каталогу подшипника или техническим требованиям изделия, это фиксируют в примечаниях к чертежу. В спорных случаях нужно однозначно разделять галтель, фаску и канавку для выхода инструмента, чтобы производство не заменило один элемент другим.
Конструктивные ограничения
Радиус галтели не назначают изолированно. Он должен быть согласован с деталями, которые садятся на вал, с технологией обработки и с требованиями чертежа.
- Подшипники. Радиус галтели на валу не должен превышать допустимый радиус или фаску сопрягаемой детали по каталогу, стандарту или документации конкретного типоразмера. Иначе внутреннее кольцо может упереться в скругление и не сесть на заплечик.
- Втулки и ступицы. В отверстии сопрягаемой детали может потребоваться фаска или расточка, чтобы не возникал контакт с галтелью.
- Шлифование. Если шейка шлифуется, иногда вместо галтели или рядом с ней предусматривают канавку для выхода шлифовального круга.
- Упорная поверхность. Слишком большой радиус уменьшает эффективную площадь торцевого упора.
- Контроль размеров. На чертеже нужно однозначно указать радиус, допуск, шероховатость и при необходимости способ обработки.
Для посадочных мест под подшипники сначала проверяют допустимый радиус сопряжения или фаску кольца в документации конкретного подшипника, затем назначают радиус галтели вала. Даже прочностно удачное решение может оказаться несобираемым, если это условие не выполнено.
Формы галтелей
На практике чаще всего используют циркульную галтель: она проста в изготовлении и понятна на чертеже. Для высоконагруженных деталей могут применяться более сложные профили, распределяющие напряжения мягче.
| Форма | Особенность | Преимущества | Ограничения |
|---|---|---|---|
| Циркульная | Постоянный радиус | Простая обработка и контроль | Не всегда минимизирует Kt |
| Эллиптическая | Переход с изменяемой кривизной | Может мягче распределять напряжения | Сложнее задать, изготовить и проверить |
| Параболическая | Профиль с плавным изменением кривизны | Полезна для ответственных переходов | Требует согласования с технологией изготовления и контроля |
| Профильная | Специально рассчитанная форма | Может снижать локальный максимум напряжений | Оправдана не во всех изделиях из-за стоимости обработки и контроля профиля |
Методы снижения концентрации напряжений
Если радиуса недостаточно или его нельзя увеличить из-за компоновки, применяют дополнительные меры. Они не заменяют расчет, но помогают улучшить работу зоны перехода.
- Увеличение радиуса. Самый прямой способ снизить Kt, если это не мешает сборке и упору сопрягаемой детали.
- Чистовая обработка. Снижение шероховатости уменьшает влияние микронеровностей в зоне максимальных напряжений.
- Накатка роликом. Может создавать благоприятные остаточные напряжения сжатия в поверхностном слое.
- Дробеструйная обработка. Применяется для повышения усталостной стойкости некоторых деталей при циклических нагрузках.
- Термообработка и поверхностное упрочнение. Цементация, азотирование и другие методы могут повышать сопротивление усталости, если они предусмотрены общей технологией детали.
Типичные ошибки
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Слишком малый радиус | Высокая концентрация напряжений у уступа | Проверять r/d, D/d и режим нагружения |
| Несогласование с подшипником | Кольцо не садится на заплечик или возникает перекос | Сравнивать радиус галтели с допустимой фаской или радиусом сопряжения по каталогу |
| Острый переход после шлифования | Появляется дополнительный концентратор | Контролировать выход инструмента и фактический профиль |
| Завышенный радиус | Потеря упорной поверхности, проблемы сборки | Проверять осевые зазоры и площадь контакта |
| Игнорирование усталости | Деталь проходит статическую проверку, но теряет ресурс | Для циклических нагрузок учитывать Kf и чувствительность материала |
Корректно назначенная галтель вала представляет собой компромисс между прочностью, ресурсом, технологией и сборкой. Чем ответственнее узел, тем аккуратнее нужно обращаться со словами «достаточный» и «оптимальный»: параметры галтели должны подтверждаться условиями работы конкретной детали.
