Гидравлические системы станков с ЧПУ диагностируют по регламенту, а не по догадкам. Этот материал объединяет неисправности гидросистемы станка ЧПУ, подтверждающие тесты и корректирующие действия в формате «симптом → проверка → решение».
- Приоритет: паспорт станка, требования OEM и карта контрольных точек.
- Пороги заданы в формате «норма/предупреждение/стоп» с полем «по паспорту».
- Диагностика, техническое обслуживание гидравлических систем станков и ремонтные решения разделены.
Область применения и безопасность
Регламент применяют к контурам зажима, подачи, фиксации и вспомогательных перемещений. Перед измерениями обязательны LOTO, сброс остаточного давления и проверка исправности приборов.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг17 950 ₽ Без НДС
Baotn ALA-07-00, 700 мл4 350 ₽ Без НДС
KLUBER Isoflex Topas NB 52, 1кг14 950 ₽ Без НДС
AeroShell Grease 22, 3 кг43 500 ₽ Без НДС
Немедленная остановка: резкое падение давления (>20% от стабильной базы), интенсивная внешняя утечка, свободная вода или эмульсия в масле, металлическая стружка в фильтре, неконтролируемый рост температуры, нестабильная работа предохранительного клапана.
Визуальный flowchart диагностики
Разместить сразу под алгоритмом, чтобы мастер мог сверяться с маршрутом проверки на одном экране.

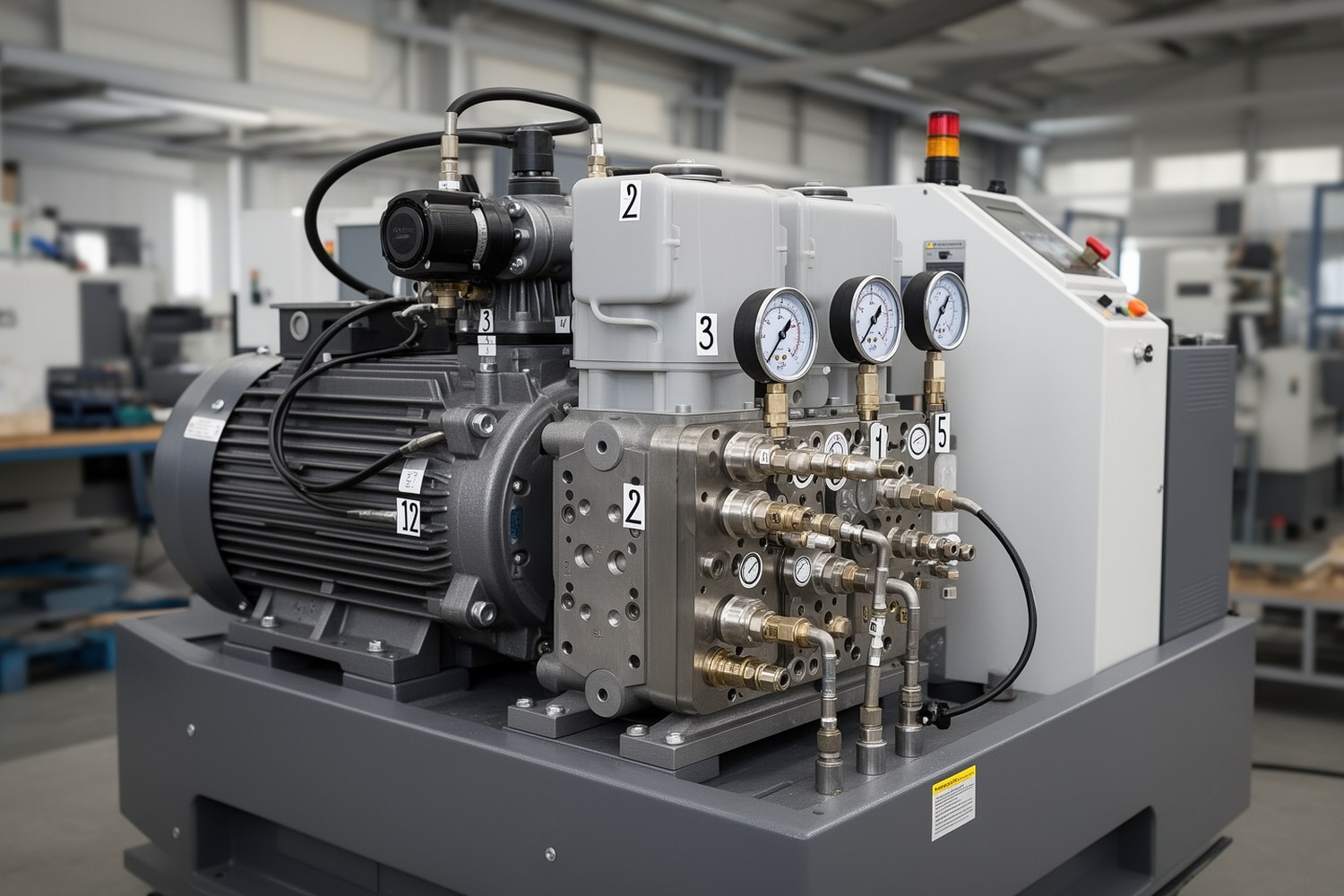

Состав гидросистемы и контрольные точки
| Узел | Функция | Где измерять | Типовые отклонения |
|---|---|---|---|
| Насос | Поток и давление | Выход насоса, всасывание, дренаж, вибрация, температура | Кавитация, пульсации, падение расхода |
| Клапаны/распределители | Управление давлением и направлением | До/после клапана, ток катушки, время переключения | Рывки, залипание, «плавающее» давление |
| Цилиндры | Линейное усилие | Порты A/B, скорость штока, тест удержания | Проседание, внутренняя утечка, потеря усилия |
| Фильтрация | Удаление частиц | Перепад на фильтре, индикатор байпаса | Рост Δp, частые срабатывания индикатора |
| Бак и охлаждение | Теплоотвод и дегазация | Уровень, температура бака, теплообменник, сапун | Перегрев, пена, вода в масле |
| Трубопроводы/шланги | Транспорт жидкости | Соединения, локальный нагрев, вибрация | Микроутечки, трещины, локальные потери |
Связка «операция цикла станка ↔ проверяемый контур»
| Симптом в цикле | Первый контур проверки | Что измерить | Критичный узел-кандидат |
|---|---|---|---|
| Медленный зажим | Линия зажима + насос | Давление в линии зажима, расход, Δp фильтра | Насос, редукционный клапан, цилиндр зажима |
| Потеря удержания детали | Контур удержания | Тест удержания, внутренний переток, состояние обратного клапана | Уплотнения цилиндра, клапан удержания |
| Рывки подачи | Контур управления расходом | Стабильность давления до/после распределителя, время переключения | Распределитель, дроссель, воздух в контуре |
| Перегрев в длительном цикле | Слив/охлаждение | Температура бака, ΔT теплообменника, постоянный сброс через предклапан | Теплообменник, предохранительный клапан |
| Шум насоса на старте | Всасывание | Разрежение на входе, уровень масла, герметичность всасывания | Подсос воздуха, засор всасывающего тракта |
Компактный decision-tree (1 экран)
| Шаг | Проверка | Если «да» | Если «нет» |
|---|---|---|---|
| 1 | Есть внешний дефект (утечка/пена/стружка)? | Стоп, локализовать узел, устранить, повторный тест | К шагу 2 |
| 2 | Давление в контрольной точке в допуске по паспорту? | К шагу 3 | Проверить насос, предклапан, фильтр, утечки |
| 3 | Расход достаточен для требуемой скорости? | К шагу 4 | Проверить насос, дросселирование, внутренние утечки |
| 4 | Температура стабильна и в допуске? | К шагу 5 | Проверить слив, теплообменник, постоянные потери |
| 5 | Симптом воспроизводится в том же режиме? | Подтверждающий тест узла и решение (ТО/ремонт/замена) | Исключить режимные факторы и ошибку измерения |
Карта неисправностей гидравлики станков
| Симптом | Вероятная причина | Подтверждение | Действие |
|---|---|---|---|
| Шум «гравия» в насосе | Кавитация, подсос воздуха | Разрежение на всасывании, проверка соединений | Устранить подсос, очистить всасывающий тракт |
| Цилиндр «проседает» | Внутренняя утечка цилиндра/клапана | Тест удержания с перекрытием линии | Ремонт уплотнений/клапана, дефектовка |
| Нестабильное давление | Залипание клапана, воздух в контуре | Время переключения, повтор после дегазации | Очистка/ремонт клапана, удаление воздуха |
| Частый рост Δp фильтра | Высокое загрязнение, износ узла | Контроль чистоты масла ISO 4406, анализ частиц | Фильтрация, поиск источника износа |
| Рост температуры | Потери на дросселировании, проблемы охлаждения | Тепловой профиль, ΔT теплообменника | Настройка клапанов, обслуживание охлаждения |
Рабочая жидкость: пороги и контроль
Ниже приведена матрица с обязательной привязкой к паспорту. Числа в колонке reference-only используют как стартовые ориентиры до уточнения OEM.
| Параметр | По паспорту станка | Reference-only: норма | Reference-only: предупреждение | Reference-only: стоп/эскалация |
|---|---|---|---|---|
| ISO 4406 | ___/___/___ | Базовый класс узла | +1 код к базе | +2 кода и более |
| Вода в масле, ppm | ___ ppm | <200 | 200-500 | >500, либо свободная вода/эмульсия |
| Вязкость при рабочей T, cSt | ___ cSt | в допуске паспорта | отклонение 10-15% | отклонение >20% |
| Температура бака, °C | ___ °C | 35-55 | 55-60 | >60 (если иное не задано OEM) |
| Внешние утечки | допуск ___ | нет активных подтеков | влажные зоны/капли | струйная утечка или риск пожара |
Пробу масла отбирают при рабочей температуре из штатной точки, фиксируют режим, температуру, наработку и место отбора.
Техническое обслуживание гидравлических систем станков
| Уровень ТО | Периодичность | Операции | Кто выполняет/допуск | Запись в журнал |
|---|---|---|---|---|
| Ежесменное | Каждая смена | Уровень масла, утечки, шум, T, индикация фильтра | Оператор/наладчик, инструктаж по LOTO | Факт осмотра и отклонения |
| Недельное | 1 раз в неделю | Шланги, крепеж, сапун, тест удержания цилиндров | Механик/служба ТО | Измерения и вывод |
| Плановое | По наработке | ISO 4406, вода, проверка клапанов, КПД насоса, калибровка датчиков | Сервисный инженер/допуск к гидроиспытаниям | Протокол + решение по узлам |
Формулы в SI и где их применять
1) Мощность: P = p × Q
Единицы SI: p (Па), Q (м³/с), P (Вт). Переводы: 1 bar = 10⁵ Pa; 1 L/min = 1.667×10⁻⁵ м³/с.
Пример: p = 120 bar = 1.2×10⁷ Pa; Q = 40 L/min = 6.67×10⁻⁴ м³/с; P ≈ 8.0 кВт.
2) Скорость штока: v = Q / A
Пример: Q = 20 L/min = 3.33×10⁻⁴ м³/с; A = 0.0025 м²; v ≈ 0.133 м/с.
3) Усилие цилиндра: F = p × A
Пример: p = 100 bar = 1.0×10⁷ Pa; A = 0.0025 м²; F ≈ 25 кН.
4) Потери давления в линии (обзор): Δp ≈ λ × (L/D) × (ρv²/2)
Формулу используют для сравнения участков и поиска аномально «тяжелой» линии.
Предиктивная диагностика гидросистем
Минимальные каналы: давление, температура, перепад на фильтре, вибрация насоса, счетчик частиц. Базовую линию (baseline) снимают на исправной машине, затем отслеживают отклонение в одном технологическом окне.
- Окно наблюдения: обычно 2-4 недели.
- Тревога 1: устойчивое отклонение от baseline без влияния на цикл.
- Тревога 2: отклонение и симптом в цикле.
- Ложные тревоги: исключить смену программы, температуры среды и переналадку.
Типичные ошибки диагностики
- Измерение на холодном масле и сравнение с «горячими» данными.
- Смена точки отбора или манометра между замерами «до/после».
- Использование некалиброванного прибора.
Журнал измерений и дефектовки (шаблон)
| Поле | Что записать |
|---|---|
| Идентификация | Дата/время, станок, узел, исполнитель |
| Условия | Программа, режим, нагрузка, температура масла |
| Точка контроля | Код порта/линии, схема точки |
| Измерения | Давление, расход, T, вибрация, ISO 4406, вода |
| Оценка | Норма/предупреждение/стоп, ссылка на паспортный порог |
| Действие | ТО/ремонт/замена |
| Верификация | Результат повторного теста в том же режиме |
Такой формат делает диагностику станков с ЧПУ повторяемой и управляемой, а решения по ремонту обоснованными измерениями.
