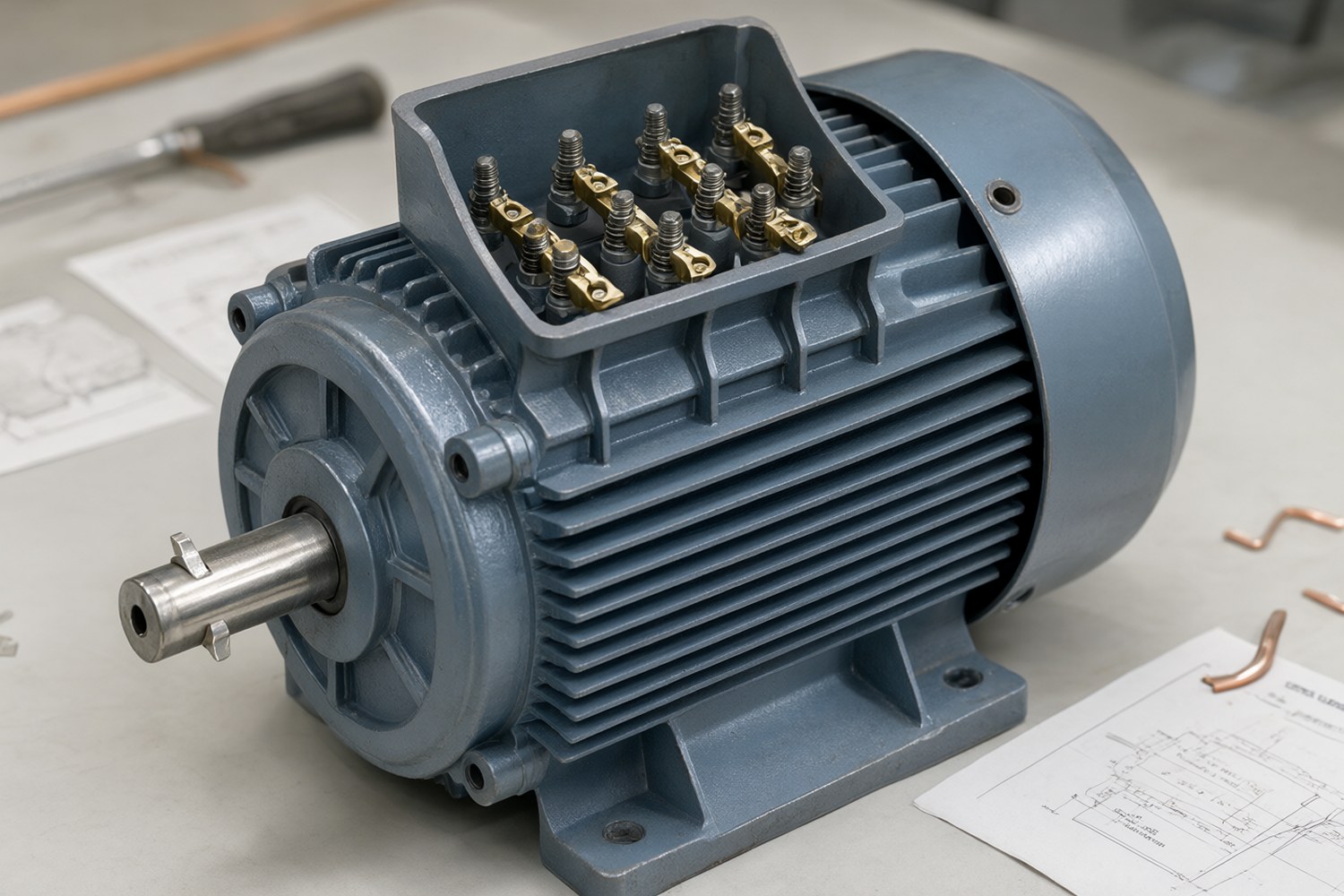

В промышленной эксплуатации часто возникает необходимость замены или ремонта электродвигателя, когда заводская табличка утрачена, повреждена или нечитаемa. В таких случаях инженеру необходимо самостоятельно определить ключевые параметры: номинальную мощность, напряжение питания, число полюсов и схему подключения обмоток. Ниже приведены методы идентификации, основанные на физических измерениях и справочных данных.
Внимание: Все методы идентификации без шильдика дают приближенные значения. Для критичных нагрузок или при проектировании новых систем требуется верификация параметров через нагрузочное тестирование или запрос документации у производителя по серийному номеру (если он сохранился).
Визуально-геометрическая идентификация
Первый шаг, измерение габаритных размеров. Большинство промышленных асинхронных двигателей (серии АИР, 5А, 4А) выпускаются по ГОСТ 2479-79. Стандарт определяет единую систему габаритов, где основной параметр, высота оси вращения (H), то есть расстояние от нижней плоскости станины до оси вала.
Нужно измерить:
- Высоту оси вращения (H) штангенциркулем или рулеткой.
- Диаметр выходного конца вала (d) с точностью до 0,1 мм.
- Длину вала (l) и длину активной части статора (L).
- Расстояние между центрами крепежных отверстий лап.
Сопоставив измеренные значения с таблицей стандарта, можно определить типоразмер (габарит) двигателя. Зная габарит и длину корпуса, двигатель находится в каталогах производителей.
Таблицы соответствия габаритов и мощности
Диаметр вала и высота оси вращения напрямую коррелируют с передаваемой мощностью. Ниже приведены справочные данные для наиболее распространенных серий.
Таблица 1. Соответствие высоты оси вращения и диаметра вала мощности (серии АИР)
| Габарит (H), мм | Диаметр вала (d), мм | Мощность, кВт (диапазон) | Частота вращения, об/мин |
|---|---|---|---|
| 56 | 11 | 0.06 – 0.12 | 3000 / 1500 |
| 63 | 14 | 0.12 – 0.37 | 3000 / 1500 |
| 71 | 19 | 0.37 – 1.1 | 3000 / 1500 / 1000 |
| 80 | 24 | 0.75 – 2.2 | 3000 / 1500 / 1000 |
| 90 | 24 | 1.5 – 4.0 | 3000 / 1500 / 1000 |
| 100 | 28 | 3.0 – 7.5 | 3000 / 1500 / 1000 |
| 112 | 32 | 4.0 – 11.0 | 3000 / 1500 / 1000 |
| 132 | 38 | 7.5 – 22.0 | 3000 / 1500 / 1000 |
| 160 | 42 | 15.0 – 37.0 | 3000 / 1500 / 1000 |
| 180 | 48 | 22.0 – 55.0 | 3000 / 1500 / 1000 |
| 200 | 48 | 30.0 – 75.0 | 3000 / 1500 / 1000 |
| 225 | 58 | 45.0 – 110.0 | 3000 / 1500 / 1000 |
| 250 | 58 | 75.0 – 160.0 | 3000 / 1500 / 1000 |
Таблица 2. Эмпирическая зависимость массы двигателя от мощности
Используется для быстрой оценки, если нет штангенциркуля. Погрешность метода составляет 20–30%.
| Мощность, кВт | Масса (АИР), кг | Масса (5А, устаревшие), кг |
|---|---|---|
| 0.37 | ~9 | ~12 |
| 1.5 | ~20 | ~28 |
| 4.0 | ~32 | ~45 |
| 7.5 | ~55 | ~75 |
| 15.0 | ~100 | ~130 |
| 37.0 | ~200 | ~260 |
| 75.0 | ~400 | ~500 |
Электрические измерения: сопротивление и изоляция
Для определения схемы подключения (звезда «Y» или треугольник «Δ») и проверки целостности обмоток нужно измерить активное сопротивление фаз мультиметром. Перед началом работ двигатель должен быть обесточен и разряжен. Важно: вычтите из результата сопротивление проводов щупов для повышения точности.
Схема «Звезда» (Y)
В клеммной коробке перемычки соединяют начала или концы обмоток в общую точку. Сопротивление между любой фазой и общей точкой (если она выведена) равно сопротивлению одной обмотки. Сопротивление между двумя фазами, в два раза больше сопротивления одной обмотки (R_фазы × 2).
Схема «Треугольник» (Δ)
Обмотки соединены последовательно: конец первой с началом второй и так далее. В клеммной коробке обычно 6 выводов без перемычек. Сопротивление между двумя фазами равно параллельному соединению одной обмотки и двух последовательно соединенных (R_экв = R × 2 / 3).
Измерение изоляции: Для проверки состояния изоляции обмоток относительно корпуса используется мегаомметр на 500 или 1000 В. Сопротивление изоляции должно быть не менее 0.5 МОм для двигателей напряжением до 1 кВ.
Определение числа полюсов и частоты вращения
Число полюсов определяет синхронную частоту вращения магнитного поля статора. Этот параметр важен для подбора редукторов и понимания кинематики механизма.
Важно: Формула n = 60 * f / p связывает синхронную скорость с числом пар полюсов. Для определения p необходимо измерить синхронную скорость. На холостом ходу ротор вращается почти синхронно, но под нагрузкой возникает скольжение. Поэтому измеренные обороты нужно округлить до ближайшего стандартного значения синхронной скорости (3000, 1500, 1000 об/мин), а не использовать номинальную скорость под нагрузкой.
Где:
p, число пар полюсов;
f, частота сети (50 Гц);
n_sync, синхронная частота вращения (об/мин).
На практике число пар полюсов всегда целое. Измерив обороты тахометром (или визуально оценив скорость вращения вала), можно определить синхронную скорость.
Таблица 3. Синхронные частоты вращения при f=50 Гц
| Число пар полюсов (p) | Число полюсов (2p) | Синхронная скорость (n_sync), об/мин | Номинальная скорость (n_nom), об/мин |
|---|---|---|---|
| 1 | 2 | 3000 | 2800 – 2950 |
| 2 | 4 | 1500 | 1400 – 1480 |
| 3 | 6 | 1000 | 920 – 980 |
| 4 | 8 | 750 | 700 – 730 |
| 5 | 10 | 600 | 560 – 590 |
Расчет мощности под нагрузкой
Самый точный способ определить мощность, измерить электрические параметры при работе двигателя под реальной нагрузкой. Понадобятся ваттметр, амперметр и вольтметр.
Где:
P_эл, потребляемая активная мощность (Вт);
U, линейное напряжение (В);
I, линейный ток (А);
cosφ, коэффициент мощности.
Чтобы получить механическую мощность на валу (P_мех), нужно учесть КПД двигателя (η):
Типичные значения cosφ и η для асинхронных двигателей приведены ниже. Для точного расчета коэффициенты следует уточнять по таблицам для конкретного габарита.
Таблица 4. Типичные значения cosφ и КПД (η)
| Мощность, кВт | КПД (η), % | cosφ |
|---|---|---|
| 0.37 | 66 | 0.68 |
| 1.5 | 77 | 0.78 |
| 4.0 | 82 | 0.82 |
| 7.5 | 85 | 0.84 |
| 15.0 | 89 | 0.87 |
| 37.0 | 92 | 0.89 |
Краткий алгоритм:
- Измерьте диаметр вала и высоту оси. Найдите габарит по таблице 1.
- Измерьте обороты тахометром. Определите число полюсов по таблице 3.
- При возможности, включите двигатель под нагрузкой. Измерьте ток и напряжение.
- Рассчитайте мощность по формуле P_мех = √3 * U * I * cosφ * η, используя усредненные значения из таблицы 4.
Оценка мощности по массе (эмпирический метод)
Если двигатель нельзя включить в сеть, а точные габариты измерить трудно, можно использовать зависимость массы от мощности. Метод дает погрешность до 40%, так как масса зависит от типа исполнения (лапы или фланец), материала корпуса (чугун или алюминий) и степени защиты.
Где:
m, масса двигателя (кг);
k, коэффициент конструкции. Для современных двигателей АИР k ≈ 10–12. Для старых советских двигателей 5А k ≈ 8–9 (из-за большего запаса прочности и массы).
Безопасность и ограничения методов
Правила безопасности:
- Все измерения сопротивления проводить только при обесточенном двигателе.
- При измерении параметров под напряжением использовать изолированный инструмент и средства индивидуальной защиты.
- Не допускать прямого пуска мощных двигателей (более 10 кВт) без знания параметров: пусковой ток может превысить 7–8 номинальных и вызвать срабатывание защиты или повреждение механики.
Описанные методы позволяют с высокой вероятностью определить паспортные данные электродвигателя. Для критически важных узлов рекомендуется проводить нагрузочные испытания на стенде для подтверждения расчетных значений.
