Импортозамещение комплектующих станков с ЧПУ в действующем производстве, это задача управляемого инженерного риска. Цель: сохранить точность, доступность оборудования и предсказуемую экономику эксплуатации.
- Область применения: модернизация существующего парка, а не закупка новых станков.
- Решение по каждому узлу: импортозамещение или параллельный импорт по формализованным критериям.
- Допуск в тираж: только по протоколам испытаний, safety-проверке и плану отката.
Мини-глоссарий
ЧПУ, числовое программное управление; КД, конструкторская документация; BOM, спецификация состава изделия; EMC, электромагнитная совместимость; MTBF, средняя наработка между отказами; MTTR, среднее время восстановления.
Купить по теме
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Область применения и ограничения
Методика применима для замены комплектующих в существующих станках, когда нужно сохранить выпуск без полной замены оборудования.
- При изменении архитектуры управления проект переводят в режим глубокой модернизации с отдельной экспертизой.
- При отсутствии baseline-данных (BOM, параметры, журналы отказов) сначала восстанавливают исходное состояние.
- Если затрагиваются safety-цепи, обязательна повторная оценка рисков.
Классификация комплектующих по критичности и сложности замены
| Группа | Типичные элементы | Критичность | Сложность замены | Приоритет |
|---|---|---|---|---|
| ЧПУ и PLC/NC-логика | Контроллер, HMI, ПО | Очень высокая | Высокая | После стенда и пилота |
| Приводы и обратная связь | Сервоусилители, двигатели, энкодеры | Высокая | Высокая | Пошагово по осям |
| Измерительные системы | Линейки, датчики положения | Высокая | Средняя/высокая | После калибровки и проверки интерфейсов |
| Механика | ШВП, направляющие, муфты | Средняя/высокая | Средняя | Быстрые улучшения при контролируемой юстировке |
| Вспомогательные системы | СОЖ, смазка, пневматика, БП | Средняя | Низкая/средняя | Ранний этап |
Критерии выбора: импортозамещение vs параллельный импорт
| Критерий | Импортозамещение | Параллельный импорт комплектующих станков с ЧПУ | Рекомендация |
|---|---|---|---|
| Критичность узла | Подходит для плановой стратегии | Подходит как временная мера при критичных простоях | Для high-impact узлов чаще применяют гибридный сценарий |
| Срок поставки/логистика | Обычно стабильнее после постановки в ЗИП | Может быть длинным и волатильным | Если SLA поставки выше допустимого простоя, приоритет локальному варианту |
| MTTR и ремонтопригодность | Выше при локальном сервисе и доступных узлах | Зависит от канала и наличия сервиса | Цель: MTTR после замены не хуже baseline более чем на 10% |
| CAPEX/OPEX | Выше CAPEX на адаптацию, ниже риск долгих простоев | Ниже CAPEX на старте, выше риск логистических потерь | Сравнивать по TCO на одном горизонте |
| Риск подделок/качества | Контролируется валидацией кандидата | Выше при непрозрачной цепочке | Только входной контроль и протокол идентификации |
Техническая совместимость: обязательные проверки
| Контур | Что проверить | Критерий | Подтверждение |
|---|---|---|---|
| Механика | Посадки, соосность, жесткость, инерция | В пределах допусков КД | Измерения, контрольная сборка |
| Электрика | U/I, изоляция, защита, PE | Соответствие схемам и паспортам | Проверка цепей, протокол ЭТЛ |
| Коммуникации | Протоколы и профили обмена | Стабильный обмен без потерь | Логи и нагрузочные тесты |
| ПО и параметры | I/O-карты, циклы, аварии, интерполяция | Соответствие требованиям процесса | Стенд, FAT/SAT |
| EMC и питание | Экраны, фильтры, качество сети, контур заземления | Нет ложных срабатываний | Тест под нагрузкой, журнал событий |

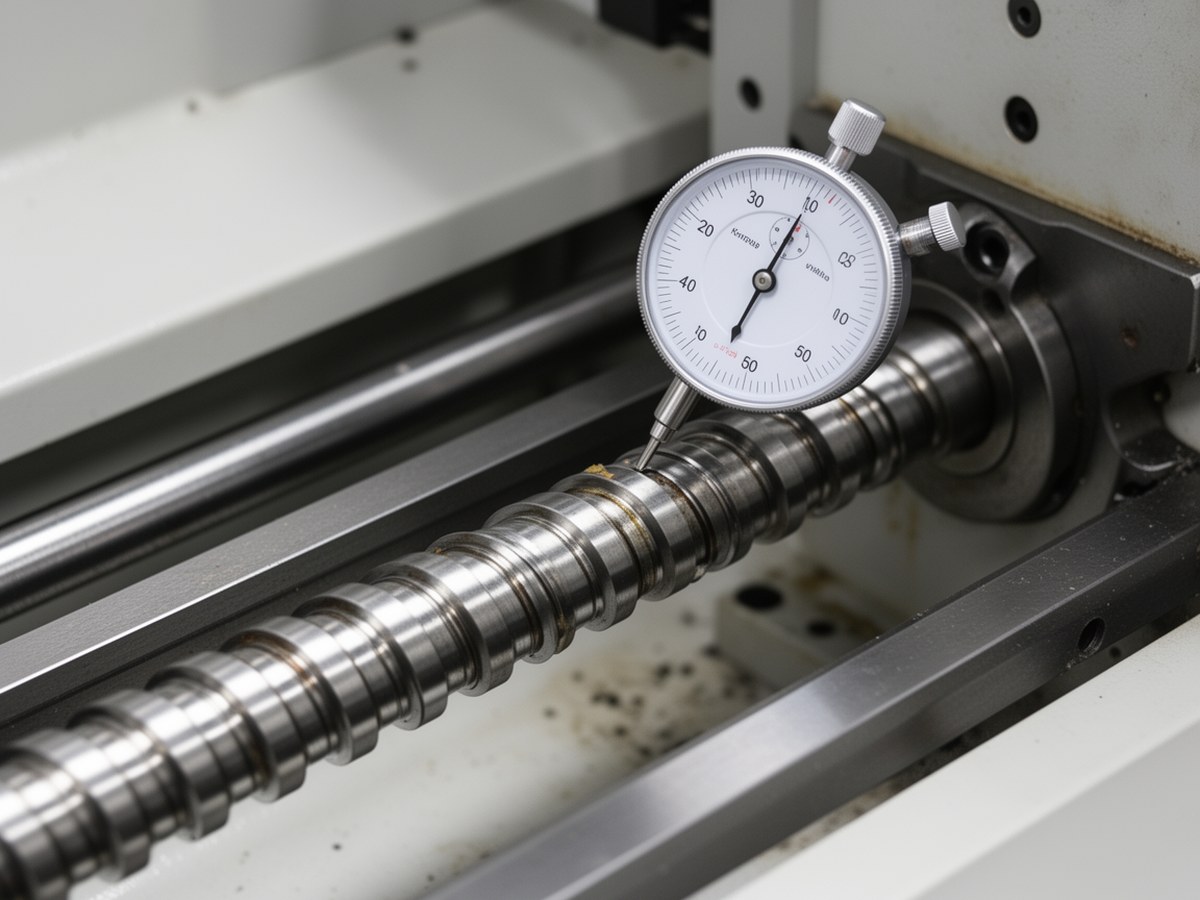

Контроль механической совместимости
Изображение размещают рядом с матрицей проверок и критериями приемки.
Карточка компонента-кандидата (шаблон)
| Поле | Содержание |
|---|---|
| Идентификатор узла | Позиция BOM, текущая ревизия, критичность |
| Требования | Ключевые параметры и предельные условия |
| Риски | Технические, логистические, safety, юридические |
| План проверки | Методы, приборы, пороги, ответственные |
| Статус | Аналог / заменитель / эквивалент |
Адаптация конструкции и ПО
- Фиксируют baseline: BOM, версии ПО, параметры осей, резервные копии.
- Изменения оформляют через ECR/ECO с указанием обратимости и триггеров отката.
- Типовые доработки: переходные детали, интерфейсные платы, кабельные сборки, параметрирование, корректировка PLC/NC-логики.
Программа испытаний и измеримые критерии приемки
Испытания проводят до и после в одинаковых условиях. Если иное не задано ТЗ, применяют правило: результат после модернизации не хуже baseline более чем на 5%, для MTTR, не хуже более чем на 10%.
| Блок | Метрика | Порог приемки (шаблон) | Метод/прибор |
|---|---|---|---|
| Геометрия | Точность позиционирования, повторяемость | Не хуже baseline на 5% или в пределах ТЗ | Лазер/интерферометр, контрольная деталь |
| Динамика | Контурная ошибка, вибрации | Не хуже baseline на 5% | Траекторные тесты, виброконтроль |
| Термостабильность | Дрейф координат за смену | Не хуже baseline на 5% | Замер на прогретом станке |
| Надежность | Число отказов/аварий | Не выше baseline за сопоставимый период | Журнал эксплуатации |
| Ремонтопригодность | MTTR | Не хуже baseline более чем на 10% | Статистика ремонтов |
Минимальные поля протокола: узел, baseline, метод, прибор, порог, фактический результат, отклонение, решение (go/hold/no-go), подписи.
Минимальная процедура повторной оценки функциональной безопасности
- Определить затронутые safety-функции: аварийный останов, межблокировки, контроль дверей/ограждений, лимиты перемещений, реакция на потерю питания/связи.
- Проверить изменения схем и логики: входы/выходы, время срабатывания, отказобезопасные состояния.
- Провести функциональные тесты по сценариям отказа и зафиксировать результаты в протоколе.
- Обновить оценку рисков и перечень остаточных рисков.
- Оформить допуск к эксплуатации: владелец риска + ответственные по АСУ ТП, ОТ/ПБ и технический руководитель.
Юридический и гарантийный контур: обязательные артефакты
- Назначенный владелец риска по каждому измененному узлу.
- Акт разграничения ответственности: поставщик компонента, интегратор, эксплуатант.
- Записи в сервисной и эксплуатационной документации: новая комплектация, регламенты обслуживания, ограничения применения, интервалы ТО.
- Фиксация статуса гарантии на узел и на станок в целом после модернизации.
- Протокол допуска к тиражированию и план отката.
Управление изменениями и трассируемость
| Роль | Функция |
|---|---|
| Инициатор изменения | Формирует ECR, обосновывает цель и эффект |
| Согласующие (механик/АСУ ТП/качество/ОТ) | Проверяют реализуемость и риски |
| Владелец риска | Принимает остаточный риск и условия эксплуатации |
| Финальный допуск | Подтверждает go/no-go по результатам протоколов |
Технико-экономическая оценка
Годовой чистый эффект:E_net_year = S_OPEX + S_downtime - C_additional
Где S_OPEX, годовая экономия OPEX, S_downtime, снижение годовых потерь от простоев, C_additional, новые допзатраты (сервис, обучение, адаптация, доп.ЗИП).
Срок окупаемости (Payback Period):PP = CAPEX / E_net_year, при E_net_year > 0.
TCO:TCO = C_purchase + C_integration + C_service + C_spares + C_downtime.
Коэффициент технической готовности:Availability = MTBF / (MTBF + MTTR).
Эксплуатационная поддержка после тиража
- Обновленный ЗИП: критичные позиции, минимальный склад, сроки пополнения.
- SLA поставки по узлам и эскалация при срыве сроков.
- Мониторинг MTTR/Availability по месяцам и корректирующие действия.
- Актуализация инструкций ТО и обучение сервисных специалистов.
Пошаговый чек-лист внедрения
- Аудит: критичность узлов, baseline-метрики, обеспеченность ЗИП.
- Матрица совместимости и выбор сценария по узлам: импортозамещение vs параллельный импорт.
- Пилот: доработки, ECR/ECO, safety-проверка, испытания с порогами.
- Решение go/no-go и формальный план отката.
- Тираж: обновление BOM/КД, сервисной документации и SLA поставок.
- Постконтроль: MTTR, Availability, фактический TCO и корректировка регламентов.
