Эта страница предназначена для инженерной проверки узла KUVE20 при подборе, замене и монтаже. Числовые данные ниже разделены по конкретным исполнениям и снабжены пометкой источника.
Коротко главное
- KUVE20 относится к профильным линейным направляющим с шариковыми каретками.
- Сравнение выполняют только между конкретными исполнениями, например KUVE20-B-EC и KUVE20-B-S/N/L.
- Одинаковая ширина рельса 20 мм сама по себе не гарантирует прямую замену между брендами.
- Для KUVE20 используйте единую запись моментов M0x/M0y/M0z, в части источников встречается вариант Mx/My/Mz.
- Формулу ресурса L10 проверяйте по каталогу вашей серии, для линейных направляющих часто применяется база 50 км.
Идентификация изделия KUVE20
Минимально необходимая идентификация: серия (KUVE), типоразмер (20), конструктив каретки (например, B), длина/исполнение (EC или S/N/L), класс точности, преднатяг, уплотнения и смазка. Без этого сравнивать C/C0 и моменты некорректно.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Терминология: для KUVE применяется класс шариковых профильных направляющих. Не смешивайте с роликовыми сериями.
Источники данных и нотация
- Источник A: каталог Schaeffler/INA Linear Guidance (серия KUVE, типоразмер 20; актуальность проверяется по вашей редакции каталога и коду изделия).
- Источник B: паспорт/карточка конкретного исполнения поставки (маркировка на каретке и в документации).
- Нотация моментов: M0x/M0y/M0z и Mx/My/Mz в разных публикациях относятся к одной группе параметров, но сравнивать нужно в пределах одной системы обозначений.
Паспортные параметры (только с привязкой к исполнению)
| Исполнение | B, мм | H, мм | L, мм | C, Н | C0, Н | M0x/M0y/M0z, Н·м | Источник |
|---|---|---|---|---|---|---|---|
| KUVE20-B-EC | 59 | 28 | 50,4 | 8900 | 15400 | 190 / 85 / 85 | B (паспорт исполнения) |
| KUVE20-B-S | — | 30 | 63 | 19600 | 27440 | по каталогу исполнения | A (таблица KUVE-B) |
| KUVE20-B-N | — | 30 | 70,4 | 19600 | 27440 | по каталогу исполнения | A (таблица KUVE-B) |
| KUVE20-B-L | — | 30 | 77,8 | 19600 | 27440 | по каталогу исполнения | A (таблица KUVE-B) |
Если в вашей редакции каталога значения отличаются, приоритет у текущего каталога и паспорта именно вашего артикула.
| Эксплуатационный параметр | Типовое значение* | Источник |
|---|---|---|
| Макс. скорость | до 5 м/с | A/B |
| Макс. ускорение | до 50 м/с² | A/B |
| Температура | −20…+80 °C | A/B |
* Только если для конкретного исполнения не указано иное.
Система обозначений KUVE20
KUVE20-B-EC: KUVE20, серия и типоразмер; B, конструктив каретки; EC, вариант длины/исполнения. Для KUVE20-B-S/N/L суффикс определяет длину каретки и влияет на жесткость, массу и ресурсный запас.
Взаимозаменяемость KUVE20 с аналогами
| Критерий | Что сверять | Уровень совместимости | Типичная доработка |
|---|---|---|---|
| Геометрия и базы | B, H, L, шаг и резьба отверстий, высоты баз | Полная / Частичная / Условная | Плиты-переходники, переразметка |
| Пара каретка-рельс | Профиль дорожек, серия рельса | Критично для полной | Замена рельса вместе с кареткой |
| Нагрузки и моменты | C, C0, M0x/M0y/M0z | Частичная при близких значениях | Снижение режимов, перерасчет ресурса |
| Точность и преднатяг | Класс точности, класс преднатяга | Условная при различии | Коррекция КД и режимов |
| Смазка и уплотнения | Тип смазки, интервалы, совместимость материалов | Частичная/условная | Замена смазки, адаптация регламента |
Предупреждение: типоразмер 20 у разных брендов не является признаком прямой взаимозаменяемости.
Монтаж каретки KUVE20: минимальная процедура
- Подготовить базы: чистота, отсутствие заусенцев, контроль плоскостности.
- Установить базовый рельс и затянуть винты предварительно.
- Выставить второй рельс по параллельности относительно базового.
- Затягивать крепеж поэтапно от центра к краям.
- Внести смазку по регламенту исполнения.
- Сделать прогон на малой скорости по всей длине.
Момент затяжки: задается КД узла и классом винта. Если есть расхождение, приоритет у документации на ваш узел/изделие.

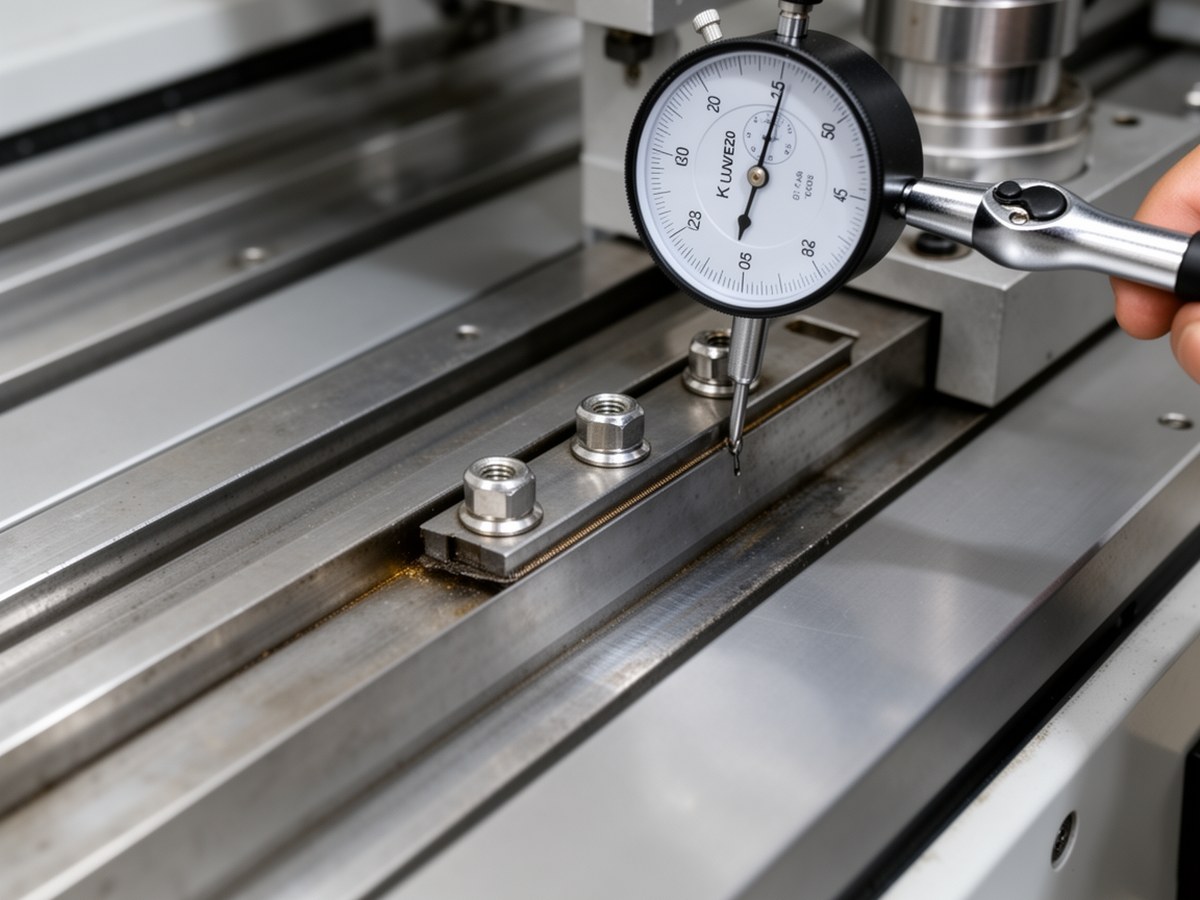

Контроль параллельности и момента затяжки
Изображение ставится перед шагами выставления второй направляющей и финальной затяжки.
Постмонтажный контроль линейной направляющей
| Проверка | Метод | Критерий приемки (внутренний стандарт, если в КД не задано) |
|---|---|---|
| Параллельность направляющих | Индикатор по всей длине | класс N: ≤0,02 мм/1000 мм; класс H/P: ≤0,01 мм/1000 мм |
| Плавность хода | Ручной и медленный моторный прогон | Без заеданий и скачков усилия |
| Люфт | Индикатор в контрольных точках | Для преднатянутых узлов, отсутствует реверс знака под рабочей нагрузкой |
| Шум | Сравнение по участкам хода | Без локальных пиков и периодических ударов |
| Температура | После приработки 15–30 мин | Стабильный режим без локального перегрева |
Эксплуатация и смазка
| Режим | Интервал контроля | Что делать |
|---|---|---|
| Чистая среда, умеренные скорости | по плановому ТО | Контроль состояния смазки и шума |
| Пыль/абразив | чаще базового регламента | Усиленные уплотнения, укороченный интервал пополнения |
| Высокие ускорения | чаще базового регламента | Контроль выдавливания смазки и температуры |
| Длительный простой | перед пуском | Ревизия, обновление смазки, пробный прогон |
Расчетные соотношения (экспресс-проверка)
P = X·Fr + Y·Fa
L10 = (C/P)3 · 50 (км)
s0 = C0 / P0
Коэффициент 50 км указан для типовой каталожной системы расчета линейных направляющих. Если в вашей редакции каталога принята другая база, используйте ее.
Типичные ошибки монтажа
| Ошибка | Симптом | Последствие | Действие |
|---|---|---|---|
| Перекос баз | Тугой ход на участке | Ускоренный износ | Перевыставить параллельность и базу |
| Неверный момент затяжки | Рост шума/вибрации | Падение точности и ресурса | Перетяжка по схеме и моменту |
| Смешение исполнений при замене | Несовпадение высоты/отверстий | Доработки и потеря жесткости | Вернуться к матрице совместимости |
| Неподходящая смазка | Перегрев, сухой звук | Повреждение дорожек | Сменить смазку и интервал ТО |
