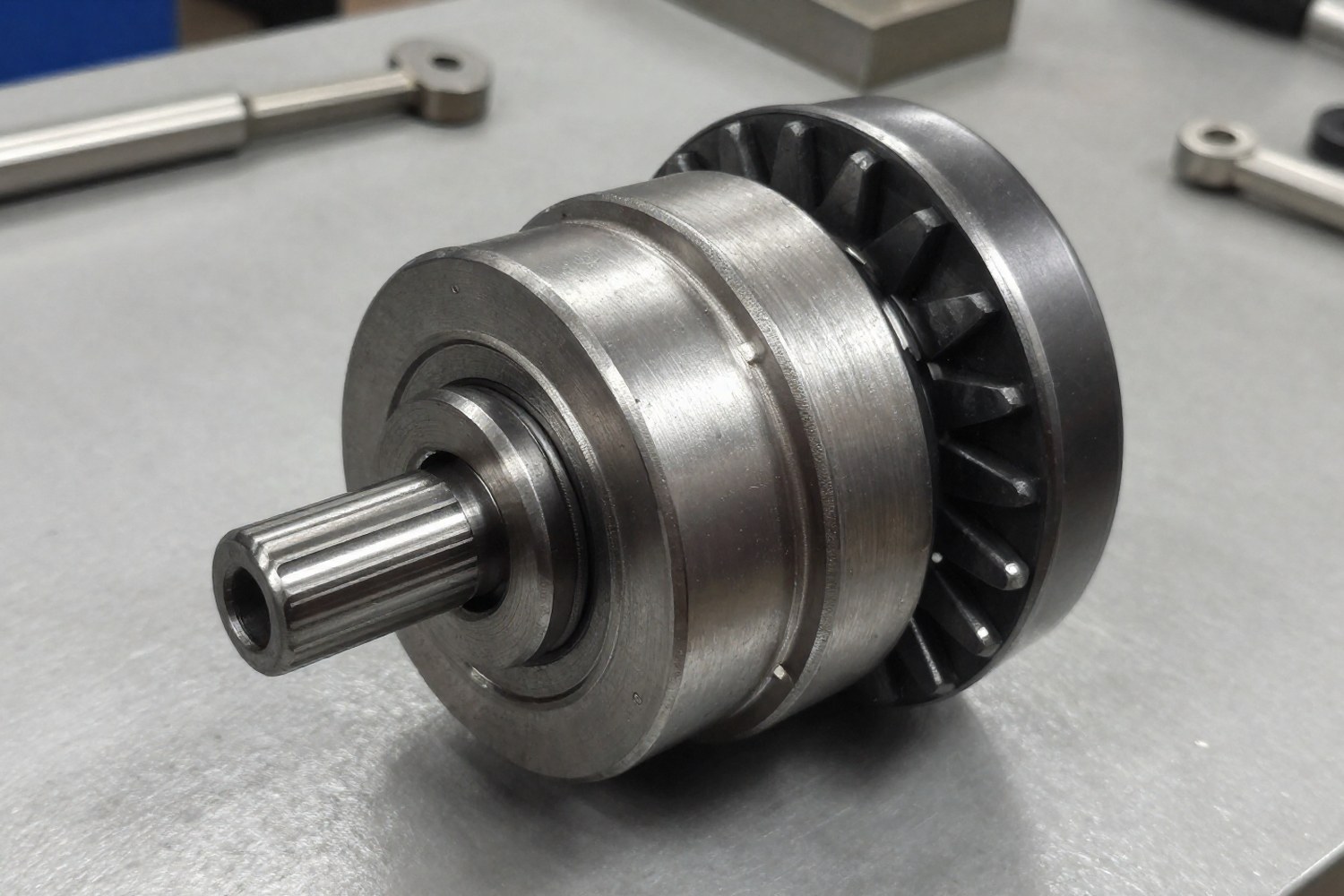

Обгонные муфты передают крутящий момент только в заданном направлении: блокируются при вращении в одну сторону и свободно проворачиваются в другую. Надежность этих компонентов влияет на безопасность и эффективность работы всей системы. Тестирование обгонных муфт — это набор процедур, подтверждающих соответствие технических характеристик заявленным в спецификации и оценивающих долговечность в условиях, близких к реальной эксплуатации.
Коротко главное
- Испытания делятся на три типа: типовые, проверяют конструкцию, приёмочные, контролируют конкретную партию, ресурсные, показывают, сколько циклов отработает муфта до отказа.
- Ключевые параметры: момент блокировки — момент свободного хода, скорость переключения и угол срабатывания.
- Работаем по ISO 8512. ГОСТ 26563-85 формально вышел из употребления, но для роликовых муфт в РФ остаётся основным документом на практике.
- Ресурс считают через распределение Вейбулла, оно даёт вероятность безотказной работы R(t) и среднюю наработку MTTF.
- Момент свободного хода зависит от вязкости смазки и температуры, поэтому тесты часто проводят в климатической камере.
Классификация обгонных муфт и выбор методики испытаний
Методика испытаний зависит от конструктивного типа муфты. Основные типы, различающиеся по принципу блокировки, таковы:
- Роликовые обгонные муфты: Блокировка происходит за счет заклинивания роликов между коническими поверхностями внутреннего и наружного колец. Испытания фокусируются на качестве поверхностей качения и упругости пружин.
- Клиновые (клинковые) обгонные муфты: Применяются при высоких нагрузках. Блокировка обеспечивается клиновидными пазами. Важна проверка геометрии пазов и температурной стабильности материалов.
- Фрикционные (трения) обгонные муфты: Передача момента осуществляется за счет сил трения. Испытания включают проверку износостойкости фрикционных поверхностей и стабильность коэффициента трения.
Важно: Для роликовых и клиновых муфт основным критерием является момент блокировки, тогда как для фрикционных муфт значимым параметром становится момент проскальзывания и износостойкость.
Нормативная база: стандарты и регламенты
Испытания обгонных муфт регламентируются рядом международных и национальных стандартов. Различают стандарты, специфичные для муфт, и общие стандарты для подшипниковых узлов, так как обгонные муфты часто используют подшипниковые компоненты.
| Стандарт | Область применения | Ключевые аспекты для испытаний |
|---|---|---|
| ISO 8512 | Обгонные муфты (односторонние муфты) | Базовые требования к размерам, моментам блокировки и методам испытаний. Основной международный стандарт. |
| ГОСТ 26563-85 | Муфты обгонные роликовые | Технические условия, методы приемки и испытания. Является историческим базовым стандартом для роликовых муфт в РФ. Для новых разработок рекомендуется использовать актуальные ТУ или ГОСТ Р. |
| DIN 741 | Обгонные муфты общепромышленного применения | Требования к конструкции, размерам и методам испытаний. Актуален для европейского рынка. |
| ISO 281 | Подшипники качения | Расчет динамической грузоподъемности и ресурса. Применяется косвенно для оценки ресурса подшипниковых элементов муфты. |
| ASTM F2281 | Методы испытаний муфт | Стандартизированные методы испытаний на крутящий момент и износ. |
Стандарт ISO 281 не является прямым стандартом для обгонных муфт, но часто цитируется в технической документации для расчета ресурса подшипников, входящих в состав муфты. Для самих обгонных муфт следует ориентироваться на ISO 8512 и ГОСТ 26563-85.
Основные параметры и критерии оценки
При испытаниях обгонных муфт измеряют следующие ключевые параметры:
- Момент блокировки (T_block): Максимальный крутящий момент, который муфта может передать в режиме блокировки без проскальзывания.
- Момент свободного хода (T_overrun): Крутящий момент, необходимый для вращения муфты в режиме свободного хода. Включает потери на трение сальников, уплотнений и роликов. Зависит от вязкости смазки и температуры.
- Момент страгивания (T_start): Минимальный момент, необходимый для начала передачи движения в режиме блокировки.
- Скорость переключения: Время перехода из одного режима в другой. Для роликовых муфт это миллисекунды, для клиновых — больше из-за инерции.
- Угол переключения: Угловой сектор, в котором происходит переключение режимов. Критичен для кинематики, особенно для клиновых муфт.
- Люфт: Угловой зазор между внутренним и наружным кольцами в режиме свободного хода. Контроль люфта является важным критерием качества сборки.
Виды испытаний: от приемочных до ресурсных
В зависимости от цели испытания делятся на несколько категорий:
Типовые испытания
Проводятся для подтверждения характеристик новой конструкции или при изменении технологии производства. Включают полный комплекс механических, термических и ресурсных тестов.
Приемочные испытания
Проводятся для каждой партии продукции. Включают проверку момента блокировки, момента свободного хода и визуальный контроль. Цель — убедиться, что партия соответствует ТУ.
Периодические испытания
Проводятся регулярно (например, раз в год) для контроля стабильности качества производства. Включают расширенный набор тестов по сравнению с приемочными.
Ресурсные испытания
Длительные тесты на износ и усталостную прочность. Проводятся для определения среднего времени наработки на отказ (MTTF) и подтверждения заявленного ресурса.
Механические и кинематические испытания
Главная задача механических испытаний — проверка способности муфты передавать крутящий момент в заданном направлении и свободно проворачиваться в противоположном. Их проводят на специализированных стендах, которые позволяют точно измерять крутящий момент и угловую скорость.
Измерение моментов
Для измерения момента блокировки муфту закрепляют на стенде и прикладывают возрастающую нагрузку до момента проскальзывания. Момент свободного хода измеряют при вращении муфты в режиме обгона.
Для роликовых муфт КПД в режиме блокировки стремится к 100% (жесткая связь). Формула эффективности \eta_T = \frac{T_{out}}{T_{in}} \times 100\% применима для оценки потерь на трение в режиме свободного хода или для фрикционных муфт, где КПД всегда < 100%.
Для высокоточных измерений скорости переключения используют датчики угла поворота (энкодеры), фиксирующие мгновенные изменения угловой скорости.
Испытания на долговечность и усталостную прочность
Испытания на долговечность оценивают способность обгонных муфт сохранять работоспособность в течение длительного периода эксплуатации. Они особенно важны для муфт, работающих в условиях циклических нагрузок или частых переключений между режимами свободного хода и блокировки.
Стандартная программа испытаний на долговечность включает следующие этапы:
- Циклические испытания: Многократное переключение муфты между режимами блокировки и свободного хода. Оценивается количество циклов до отказа.
- Ресурсные испытания при постоянной нагрузке: Длительная работа при номинальной нагрузке в режиме блокировки. Оценивают время работы до отказа и характер износа деталей.
- Ускоренные испытания на износ: Работа при повышенных нагрузках и/или скоростях с экстраполяцией результатов на нормальные условия эксплуатации.
- Испытания на импульсные нагрузки: Серия кратковременных нагрузок, превышающих номинальные. Оценивают устойчивость к ударным нагрузкам и усталостную прочность.
Для оценки результатов испытаний на долговечность применяют статистические методы, позволяющие определить среднее время до отказа (MTTF) и вероятность безотказной работы в течение заданного периода эксплуатации.
Где:
- R(t) — вероятность безотказной работы за время t;
- t — время эксплуатации;
- T — характеристический срок службы;
- \beta — параметр формы распределения Вейбулла.
Распределение Вейбулла моделирует различные фазы жизненного цикла изделия: при \beta < 1 — отказы на этапе приработки, \beta = 1 — случайные отказы, \beta > 1 — отказы, связанные с износом.
Термические и климатические испытания
Термические характеристики обгонных муфт важны для многих применений, особенно в условиях экстремальных температур или при работе на высоких скоростях, когда возникает значительный нагрев от трения. Термические испытания позволяют оценить работоспособность муфт в широком диапазоне температур и их устойчивость к термическим нагрузкам.
Основные виды термических испытаний:
- Испытания при высоких температурах: Проверка работоспособности муфты при температурах до максимально допустимой для данного типа. Для высокоскоростного применения диапазон может достигать +150°C.
- Испытания при низких температурах: Оценка работы муфты при отрицательных температурах, актуально для холодного климата. Нижний предел — до -40°C.
- Испытания на термоциклирование: Многократное изменение температуры в диапазоне от минимальной до максимальной рабочей; выявляет проблемы с термическим расширением и усталостью материалов.
- Измерение температурного градиента: Определение распределения температуры по элементам муфты при длительной работе под нагрузкой.
Для клиновых муфт температурный режим особенно важен: расширение материалов может изменить геометрию клиновидных пазов и повлиять на момент блокировки. При высоких температурах момент блокировки снижается из-за уменьшения трения.
Влияние смазки на результаты испытаний
Смазка важна для работы обгонных муфт. Вязкость и тип смазки напрямую влияют на момент свободного хода и скорость переключения. При испытаниях важно фиксировать состояние смазки: ее вязкость, температуру и наличие загрязнений. Испытания при разных температурах смазки позволяют построить график зависимости момента свободного хода от температуры; это нужно для прогнозирования поведения муфты в реальных условиях.
Критерии дефектов и отказов
При испытаниях выявляют различные виды дефектов, которые могут привести к отказу муфты. Основные критерии дефектов:
- Износ роликов или кулачков: Появление питтингов, задиров или пластической деформации на поверхностях качения. Оценивается визуально и инструментально. Износ может увеличивать люфт, но не всегда меняет момент блокировки.
- Разрушение пружин: Потеря упругости или поломка пружин, удерживающих ролики в зоне блокировки. Приводит к задержкам в переключении режимов.
- Деформация корпуса: Пластическая деформация наружного или внутреннего кольца при перегрузках. Меняет зазоры и нарушает центровку.
- Коррозия: Появление следов коррозии на поверхностях, особенно после испытаний во влажной среде или соляном тумане. Снижает ресурс и может привести к заклиниванию.
- Дефекты смазки: Высыхание, окисление или загрязнение смазочного материала. Увеличивает трение и износ.
Для выявления дефектов применяют визуальный контроль, измерительные инструменты (микрометры, штангенциркули), а также инструментальные методы (виброакустический контроль, термография).
Испытательное оборудование
Для проведения испытаний обгонных муфт используют специализированные стенды:
- Стенды для измерения крутящего момента: Оснащены тензометрическими датчиками, регистрирующими мгновенные значения крутящего момента с высокой точностью. Включают энкодеры для измерения скорости переключения.
- Стенды для ресурсных испытаний: Позволяют проводить длительные циклические испытания при заданных нагрузках и скоростях. Оснащены системами автоматического учета количества циклов.
- Термические камеры: Применяются для испытаний при заданных температурах, имитируя условия эксплуатации в различных климатических зонах.
- Вибрационные столы: Используются для испытаний на устойчивость к вибрациям и ударным нагрузкам.
Диагностика в полевых условиях
Инженеры по техническому обслуживанию оценивают состояние обгонной муфты без специализированного стенда по следующим признакам:
- Шум: Посторонние звуки (скрежет, стук) могут указывать на износ роликов или разрушение пружин.
- Нагрев: Повышенная температура корпуса свидетельствует о проскальзывании или недостатке смазки.
- Люфт: Ручная проверка люфта в режиме свободного хода выявляет износ деталей или проблемы с сборкой.
Регулярная диагностика позволяет своевременно обнаружить дефекты и избежать аварийных остановок оборудования.
