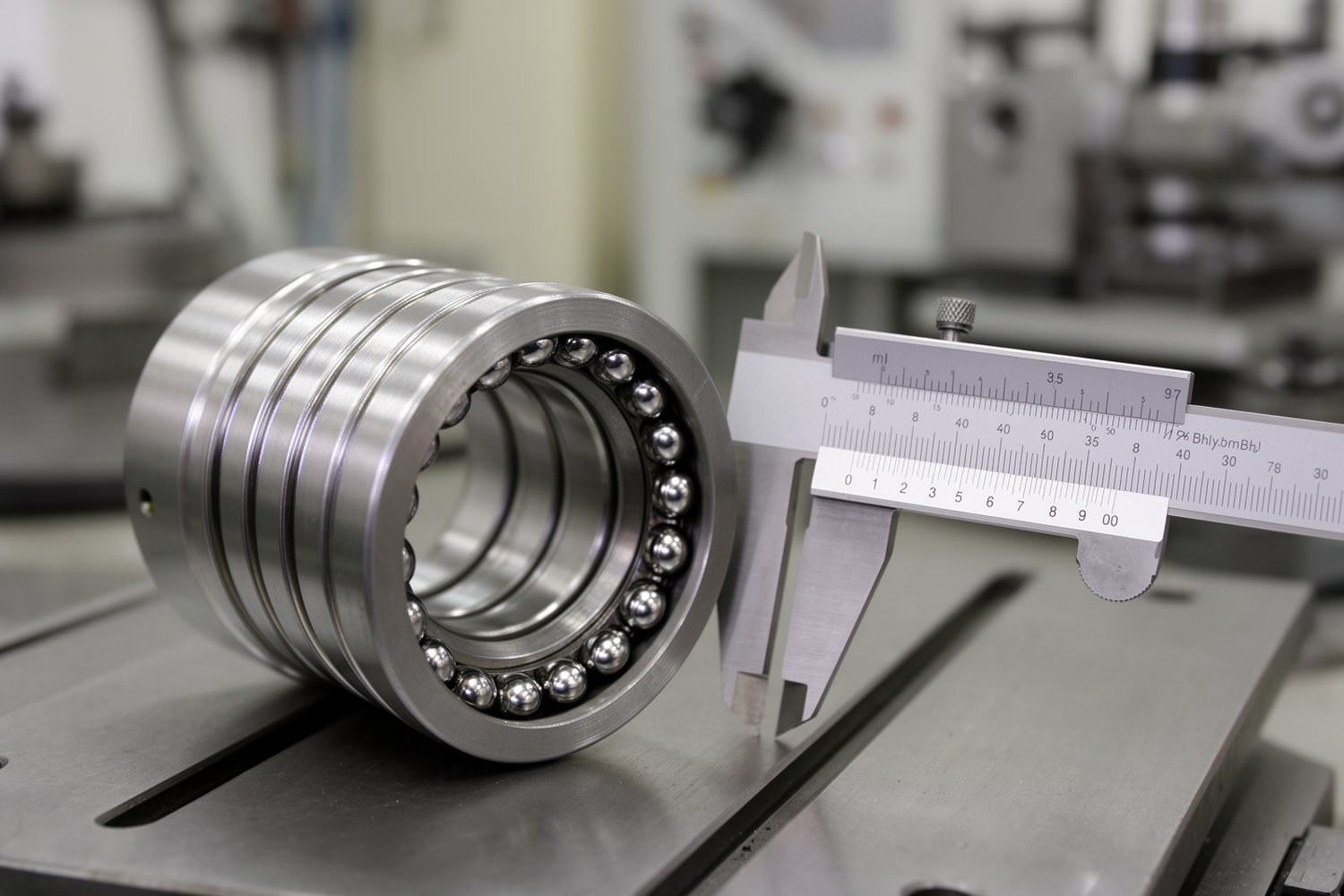

Прецизионная гайка шарико-винтовой передачи (ШВП) определяет точность позиционирования, плавность хода и ресурс пары. Ниже разобран технологический процесс изготовления гайки: материалы, операции, преднатяг гайки ШВП, контроль точности гаек ШВП и типовые дефекты гаек ШВП.
- Все числовые диапазоны даны как ориентиры и зависят от стандарта, ТУ и методики конкретного производителя.
- Чем выше класс точности, тем больше доля шлифования, доводки и межоперационного контроля при изготовлении гаек.
Область применения и границы статьи
Рассматривается только гайка ШВП: корпус, дорожки качения, каналы рециркуляции, сборка с шариками и настройка преднатяга. Винт, опоры и монтаж упоминаются только там, где они влияют на контроль гайки.
Купить по теме
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 770, 50 г2 680 ₽ Без НДС
LOCTITE LB 8009, 510 г13 000 ₽ Без НДС
LOCTITE LB 8008, 454 г5 950 ₽ Без НДС
Devcon Flexane Primer FL-10 15980, 112 г.21 950 ₽ Без НДС
KLUBER Microlube GB 00, 1 кг8 950 ₽ Без НДС
Термины и обозначения
- Гайка ШВП, компонент с дорожками качения и системой рециркуляции шариков.
- Преднатяг, заранее заданное осевое усилие в паре винт-гайка для снижения люфта.
- Осевой люфт, свободное осевое перемещение при смене направления нагрузки.
- Момент прокручивания, крутящий момент перемещения гайки по эталонному винту при заданных условиях.
- Класс точности, набор допусков по кинематике и геометрии (ISO 3408, JIS B1192).
Материалы гайки и критерии выбора
| Материал | Твердость после ТО (тип.) | Износостойкость | Коррозионная стойкость | Применимость |
|---|---|---|---|---|
| ШХ15 / AISI 52100 | 58–62 HRC | Высокая | Низкая | Высокие циклические нагрузки, прецизионные приводы |
| C45 / AISI 1045 | 54–58 HRC | Средняя | Низкая | Общепромышленные задачи с умеренными требованиями |
| AISI 440C | 56–60 HRC | Высокая | Высокая | Влажная и условно агрессивная среда |
| Х12МФ / AISI D2 | 58–62 HRC | Очень высокая | Низкая | Повышенный абразивный износ |
| Покрытия/защита | По базе | Зависит от системы | Повышается | Нужна проверка совместимости со смазкой и ресурсных ограничений покрытия |
ISO 3408 и JIS B1192: сопоставление классов с оговорками
Классы ISO и JIS нельзя трактовать как полностью взаимозаменяемые. Сопоставление ниже ориентировочное и требует проверки по первоисточнику стандарта и методике измерений.
| ISO 3408 | Часто сопоставляемый JIS B1192 | Степень сопоставимости | Что обязательно уточнять |
|---|---|---|---|
| P1 | C0 | Условно близко | Базовую длину контроля, метод оценки шага и критерии приемки |
| P3 | C1 | Условно близко | Состав контролируемых параметров и их вес в итоговой классификации |
| P5 | C3 | Условно близко | Допуски на профиль/биение и условия испытаний |
| P7, P10 | C5, C7 | Только справочно | Область применения и предельные отклонения по конкретной серии |
Технологический маршрут изготовления по операциям
| Этап | Содержание | Целевой результат |
|---|---|---|
| 1. Заготовка | Пруток/поковка, входной контроль | Материал без критичных дефектов |
| 2. Черновая обработка | Токарные, сверлильные, фрезерные операции | Стабильные базы и припуски |
| 3. Термообработка | Закалка, отпуск, защитная среда при необходимости | Твердость и структура по ТУ |
| 4. Чистовая обработка | Посадки, торцы, соосность | Геометрия под формирование дорожек |
| 5. Формирование дорожек | Фрезерование/шлифование/комбинированно | Шаг и профиль по классу |
| 6. Доводка | Суперфиниш/хонингование/тонкое шлифование | Требуемая шероховатость и контакт |
| 7. Сборка | Подбор шариков, рециркуляция, настройка преднатяга | Функциональные параметры по плану испытаний |
Методы формирования дорожек
| Метод | Точность | Производительность | Стоимость | Типовая область |
|---|---|---|---|---|
| Резьбошлифование | Максимальная | Ниже средней | Высокая | Высокие классы точности |
| Резьбофрезерование | Высокая | Высокая | Средняя | Серийные задачи |
| Комбинированный маршрут | Высокая/максимальная | Средняя | Средне-высокая | Баланс цикла и точности |

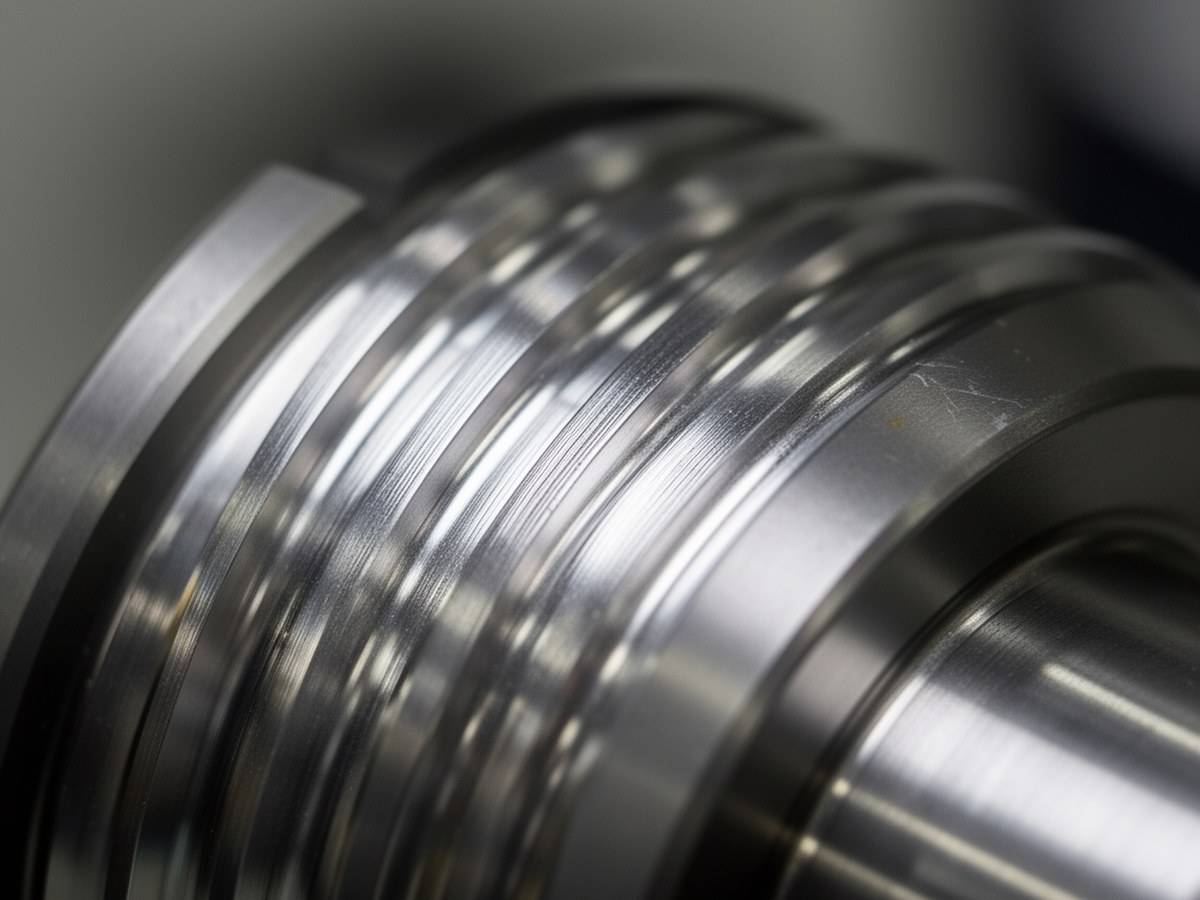

Финиш дорожек гайки
Изображение размещается после сравнения методов, чтобы визуально связать технологию и качество поверхности.
Конструктивные исполнения, рециркуляция и преднатяг
- Одногаечная конструкция: компактная, проще по габариту, чувствительна к настройке.
- Двухгаечная конструкция: выше жесткость и стабильность, но сложнее сборка и больше длина узла.
- Рециркуляция шариков: внутренний возврат обычно компактнее, внешний удобнее в обслуживании, выбор влияет на шум, габарит и технологичность сборки.
- Способы преднатяга: подбор шариков, смещение дорожек, двухгаечная схема с регулировочным элементом.
Что относится к гайке, а что к узлу винт-гайка
| Параметр | Объект контроля | Комментарий |
|---|---|---|
| Профиль/шаг дорожек, Ra, биение дорожек | Гайка | Геометрические параметры детали |
| Осевой люфт | Узел винт-гайка | Измеряется на паре с заданным преднатягом |
| Момент прокручивания | Узел винт-гайка | Зависит от смазки, винта, температуры и преднатяга |
| Осевая жесткость | Узел винт-гайка | Характеристика пары и схемы установки |
Контроль качества и gate-критерии перехода
| Этап контроля | Критерий выпуска на следующую операцию | Реакция на несоответствие |
|---|---|---|
| Входной | Материал и структура соответствуют ТУ, критичных дефектов нет | Блокировка партии, рекламация, замена заготовки |
| После черновой | Базы стабильны, припуски в допуске, биение не выходит за лимит операции | Доработка, перебазирование, корректировка режимов |
| После ТО | Твердость/деформации в рамках карты процесса | Коррекция цикла ТО, перевод в доработку или брак |
| После формирования дорожек | Шаг, профиль и шероховатость соответствуют классу | Доводка, повторное шлифование, анализ причины |
| Финальный + функциональный | Люфт, момент и плавность соответствуют спецификации узла | Пересборка, подбор шариков, корректировка преднатяга |
Так работает межоперационный контроль при изготовлении гаек: решение о переходе принимают по формализованному критерию, а не по общему визуальному заключению.
Типовые и предельные значения (пример маркировки)
| Параметр | Типовой ориентир | Предельное требование | Статус |
|---|---|---|---|
| Ra дорожек | 0,16–0,32 мкм | По классу и ТУ | Ориентир/норма по КД |
| Люфт | Минимальный при целевом преднатяге | По спецификации узла | Только для пары винт-гайка |
| Вариация момента | Низкая и повторяемая | По плану испытаний | Зависит от методики стенда |
Дефекты гаек ШВП: FMEA-lite
| Причина | Проявление | Метод обнаружения | Корректирующее/предупреждающее действие |
|---|---|---|---|
| Деформация после ТО | Рост биения, уход профиля | КИМ, контроль соосности | Перенастройка цикла ТО, пересмотр припусков и базирования |
| Ошибка профиля дорожки | Шум, скачки момента, локальный износ | Профилометрия, стендовый прогон | Калибровка станка, корректировка инструмента, доводка |
| Неверный подбор шариков | Недо- или перетянутый преднатяг | Измерение люфта и момента | Сортировка шариков, пересборка, обновление карты подбора |
| Загрязнение каналов рециркуляции | Локальные заедания, нестабильный ход | Функциональный тест, визуальный контроль после разборки | Усиление мойки, контроль чистоты, фильтрация смазки |
Минимальные расчетные зависимости
L = p × N
Линейное перемещение (для узла винт-гайка).
δ ≈ δгеом + δупр − δпредн
Оценка остаточного люфта (параметр узла).
T ≈ μ × Fпредн × rэф
Оценка момента прокручивания (параметр узла, не изолированной гайки).
k = ΔF / Δx
Осевая жесткость узла винт-гайка.
Формулы применяются для инженерной проверки логики. Для расчета и приемки используют нормы конкретного стандарта и методику испытаний.
