Чтобы сделать шпоночный паз на валу, сначала определяют размеры по чертежу и стандарту, затем выбирают способ обработки и обеспечивают жесткое базирование детали. Для длинных валов решающими становятся не только фреза или протяжка, но и установка: центры, призмы, люнеты, дополнительные опоры и точная выверка оси относительно инструмента.
- Шпонка и шпоночный паз не одно и то же: шпонка представляет собой отдельную деталь, а паз под шпонку обрабатывают на валу и в сопрягаемой ступице.
- В технологическом смысле вал считают длинным, если его отношение длины к диаметру велико и заготовка заметно прогибается под собственным весом или усилием резания.
- Фрезерование шпоночного паза подходит для единичных деталей и мелких партий, протягивание применяют при серии и повторяемых размерах, электроэрозионную обработку используют для твердых токопроводящих материалов.
Что называют шпоночным пазом на валу
Шпоночный паз на валу, это продольная канавка заданной ширины, глубины и длины, в которую устанавливают шпонку для передачи крутящего момента на шкив, муфту, зубчатое колесо или другую деталь. В производственной речи встречается сокращение шпонпаз, но в чертежах и технологических картах корректнее писать шпоночный паз или паз под шпонку.
Запросы вроде как сделать шпонку или из чего сделать шпонку относятся к изготовлению самой вставной детали. Материал шпонки выбирают по условиям работы соединения, стандарту и требованиям чертежа. Здесь речь о другой операции: изготовлении шпоночного паза на цилиндрической поверхности длинного вала.
Окончательные размеры паза задают по стандартам для выбранного типа шпоночного соединения и диаметра вала. В технологической карте обычно указывают уже выбранные размеры, допуски, шероховатость и требования к расположению относительно баз.
Почему длинный вал сложнее обрабатывать
Длинный вал сложен тем, что его жесткость ниже, чем у короткой заготовки того же диаметра. При большом отношении длины к диаметру вал прогибается под собственным весом, реагирует на усилие резания и легче входит в вибрацию. Даже небольшое смещение оси во время обработки может дать увод паза, неравномерную глубину или нарушение параллельности.
Практически вал начинают рассматривать как длинный, когда отношение L/D превышает примерно 10-15 или когда без дополнительных опор невозможно стабильно выдержать геометрию. Это не жесткая граница: тонкий вал из мягкой стали может требовать поддержки раньше, а массивная деталь с короткой зоной обработки может быть устойчивее.
f = 5 × q × L⁴ / (384 × E × I)
Эта формула дает ориентировочную оценку прогиба для расчетной схемы балки при равномерной нагрузке, а не универсальный расчет любой установки вала. Она показывает порядок влияния длины: f, прогиб, q, распределенная нагрузка, L, расстояние между опорами, E, модуль упругости, I, момент инерции сечения.

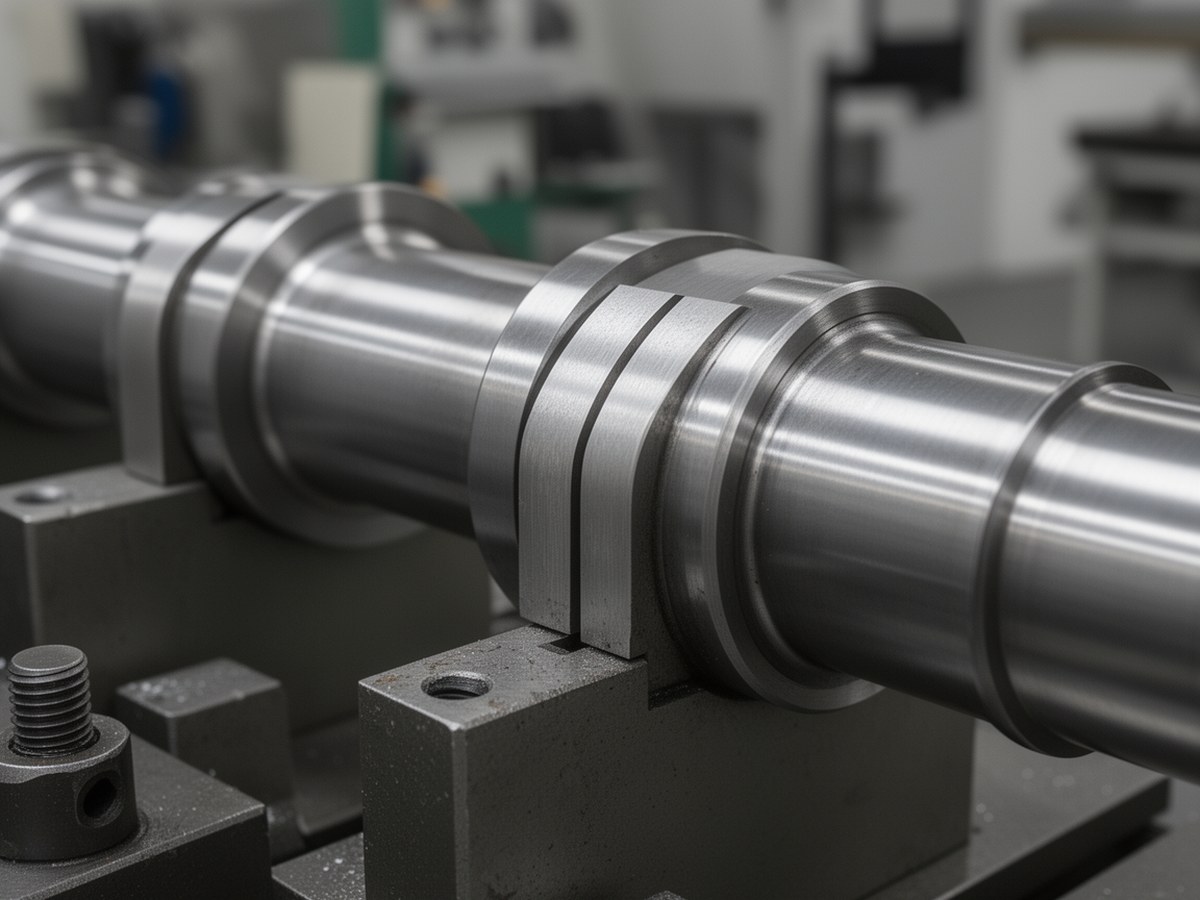

Поддержка длинного вала
Схема помогает показать, почему прогиб и расстояние между опорами влияют на точность паза.
Исходные данные перед обработкой
Перед тем как фрезеровать паз или назначать протягивание, технолог проверяет чертеж и условия работы соединения. Нужны диаметр вала, тип шпонки, длина и расположение паза, материал и твердость детали, требуемая шероховатость, допуски по ширине и глубине, а также привязка паза к другим элементам вала.
- Открытый паз с выходом к торцу допускает обработку дисковой или концевой фрезой, строгание, долбление либо протягивание при подходящей оснастке.
- Закрытый несквозной паз обычно обрабатывают концевой шпоночной фрезой, долблением или электроэрозионным способом; радиусы на концах паза нужно согласовать с инструментом.
- Если на валу есть несколько элементов, проверяют фазирование: угловое положение паза относительно шлицев, отверстий, кулачков, меток или других пазов.
- Если вал закален или материал трудно обрабатывается резанием, механическое усилие может быть нежелательным; тогда рассматривают электроэрозионную обработку.
Базирование и закрепление длинного вала
Основная задача установки заключается в том, чтобы совместить фактическую ось вала с расчетной осью обработки и удерживать ее во время всего прохода. Для этого применяют обработанные центровые отверстия, призмы, центры станка, делительные устройства, люнеты и промежуточные опоры. Чем длиннее заготовка и чем ближе паз к середине пролета, тем важнее поддержка в зоне резания.
При обработке между центрами вал базируют по центровым отверстиям, а угловое положение паза задают делительной головкой, поворотным приспособлением или разметкой с последующей выверкой. При установке в призмах контролируют горизонтальность оси, биение и устойчивость опор. Люнет должен поддерживать вал без зажатия, которое способно исказить форму или вызвать местный перегрев.
Что проверяют при выверке
- биение шеек и базовых поверхностей;
- положение оси вала относительно стола и инструмента;
- совпадение середины будущего паза с осевой плоскостью;
- угловое положение паза, если на чертеже задано фазирование;
- наличие прогиба между опорами.
Как снижают риск вибраций
- уменьшают вылет инструмента;
- добавляют люнет или промежуточную опору;
- назначают несколько проходов вместо одного глубокого;
- снижают подачу при появлении дрожания;
- используют острый инструмент и стабильный отвод стружки.
Краткий выбор метода обработки
- Определить серийность: для единичной детали чаще выбирают фрезерование, для серии оценивают протяжку или специальную оснастку.
- Проверить тип паза: открытый, закрытый, сквозной или несквозной; это влияет на выбор дисковой, концевой фрезы, долбления или электроэрозионной обработки.
- Оценить материал и твердость: закаленные токопроводящие детали часто удобнее обрабатывать электроэрозионно.
- Проверить отношение L/D, прогиб и доступность опор в зоне обработки.
- Сравнить доступное оборудование, инструмент, приспособления и требования к шероховатости.
- Назначить промежуточный контроль, если паз длинный или проходит в зоне наибольшего прогиба.
Основные способы изготовления паза
Чем делают шпоночный паз, зависит от конструкции детали, материала, серийности и доступного оборудования. В практике наружные пазы на валах чаще выполняют фрезерованием. Протяжка шпоночного паза выгодна при серии и повторяемом профиле. В производственной речи рядом с протягиванием иногда используют термины шпоночная прошивка или прошивка шпоночного паза; в технологическом описании нужно уточнять конкретную операцию и инструмент.
| Метод | Когда применяют | Плюсы | Ограничения |
|---|---|---|---|
| Фрезерование | Единичное и мелкосерийное изготовление, ремонт, разные размеры пазов | Гибкость, доступность, подходит для открытых и закрытых пазов | Чувствительно к жесткости установки, вибрациям и вылету инструмента |
| Протягивание | Серийные детали с повторяемой геометрией и подходящим доступом инструмента | Высокая производительность и стабильная ширина | Нужны протяжка, станок и точное направление; закрытые пазы ограничены |
| Долбление или строгание | Пазы при сложном доступе, ремонтные и малосерийные операции | Можно работать при ограниченной оснастке | Низкая производительность, выше риск следов и накопления погрешности |
| Электроэрозионная обработка | Закаленные и труднообрабатываемые токопроводящие материалы | Нет значительного механического усилия на вал | Ниже производительность, нужна ЭЭО-оснастка и диэлектрик |
Лазерную обработку для классических шпоночных пазов на валах рассматривают осторожно. Она может быть полезна для специальных материалов, микропазов или последующей доводки, но зона термического влияния, требования к оборудованию и ограничения по глубине не позволяют считать ее универсальной заменой фрезерованию или протягиванию.
Фрезерование шпоночного паза
Фрезерование шпоночного паза на валу остается основным практическим способом для единичного производства и небольших партий. Открытые пазы можно выполнять дисковой фрезой на горизонтально-фрезерном станке или концевой шпоночной фрезой на вертикально-фрезерном и обрабатывающем центре. Закрытые пазы обычно обрабатывают концевой фрезой с врезанием и несколькими проходами.
Последовательность работы обычно такая: проверить чертеж, подготовить базовые поверхности и центровые отверстия, установить вал, выверить ось и угловое положение паза, выполнить черновой проход, измерить фактическую глубину и ширину, затем выполнить чистовой проход и снять заусенцы без завала кромок.
V = π × D × n / 1000
Скорость резания V в м/мин рассчитывают по диаметру фрезы D в мм и частоте вращения n в об/мин.
F = fz × z × n
Минутная подача F зависит от подачи на зуб fz, числа зубьев z и частоты вращения. Для длинного вала расчетный режим часто корректируют вниз, если появляются вибрации или заметный прогиб.
Ориентировочные режимы ниже справочные. Их уточняют по материалу и покрытию фрезы, жесткости станка, состоянию закрепления, глубине прохода, применению СОЖ и рекомендациям производителя инструмента.
| Материал | Скорость резания, м/мин | Подача на зуб, мм/зуб | Практическая поправка для длинного вала |
|---|---|---|---|
| Конструкционная сталь до HB 180 | 40-60 | 0,05-0,10 | Снижать глубину прохода при длинном пролете |
| Сталь HB 180-250 | 30-45 | 0,04-0,08 | Контролировать нагрев и состояние кромок фрезы |
| Нержавеющая сталь | 15-35 | 0,03-0,07 | Использовать стабильную СОЖ и избегать упрочнения поверхности |
| Серый чугун | 30-50 | 0,06-0,12 | Следить за пылью и равномерной опорой детали |
| Алюминиевые сплавы | 120-300 | 0,08-0,20 | Предотвращать налипание на режущую кромку |
Если нужно фрезеровать паз на длинном валу, глубину лучше набирать постепенно. Один глубокий проход повышает радиальную нагрузку и может отжать вал от инструмента. При чистовой обработке важно сохранить геометрию дна и боковых стенок, а не только получить номинальную ширину.
Протягивание, долбление и электроэрозионная обработка
Протягивание пазов выполняют шпоночной протяжкой, у которой каждый следующий зуб снимает небольшой слой металла. Метод дает хорошую повторяемость, но требует точного направления инструмента и жесткой поддержки длинного вала. Для наружных пазов применимость зависит от конструкции приспособления и возможности провести инструмент по всей длине паза без перекоса.
P = p × A × K
Оценочное усилие протягивания P связывают с удельным усилием резания p, площадью срезаемого слоя A и коэффициентом условий K. Формула полезна как справочная проверка, выдержат ли станок, оснастка и система поддержки нагрузку без смещения вала.
Долбление и строгание используют реже, но они остаются рабочими методами для отдельных ремонтных задач и нестандартной геометрии. При длинном валу главный риск связан с накоплением погрешности по длине и следами от возвратно-поступательного движения инструмента. Поэтому обязательны жесткая направляющая, малые подачи и контроль после нескольких проходов.
Электроэрозионная обработка подходит для закаленных валов и токопроводящих материалов, когда обычная фрезеровка пазов приводит к чрезмерному износу инструмента или опасному отжиму детали. Метод почти не нагружает вал механически, но требует стабильной фиксации, точного позиционирования электрода и контроля измененного поверхностного слоя.
Контроль геометрии и посадки шпонки
Контроль проводят не только после окончания обработки, но и между проходами. На длинном валу ошибка может проявиться постепенно: начало паза соответствует размеру, а ближе к середине пролета глубина или направление уходят из допуска. Поэтому проверяют несколько сечений по длине.
| Параметр | Что контролируют | Чем проверяют |
|---|---|---|
| Ширина | Соответствие посадке шпонки без закусывания и излишнего люфта | Калибр, микрометрический инструмент, пробная шпонка |
| Глубина | Фактическое заглубление относительно цилиндрической поверхности | Индикатор, глубиномер, специальные шаблоны |
| Длина | Положение начала и конца паза по чертежу | Линейка, штангенциркуль, координатный контроль |
| Параллельность | Направление паза относительно оси вала | Индикаторная проверка, призмы, контроль по базам |
| Угловое положение | Фазирование относительно других элементов вала, если оно задано | Делительная головка, угломерный контроль, координатные измерения |
| Шероховатость и кромки | Состояние дна, боковых стенок, отсутствие задиров и завала | Визуальный контроль, образцы шероховатости, профилометр |
Пробная посадка шпонки показывает практический результат, но не заменяет измерений. Пробная шпонка сама должна соответствовать стандарту и назначенному допуску, иначе она может исказить оценку посадки. Если шпонка входит туго из-за заусенца, дефект устраняют аккуратным снятием заусенца. Если причина в неправильной ширине или перекосе паза, доработка без повторного базирования может ухудшить геометрию.
Типовые ошибки и дефекты
| Дефект | Вероятная причина | Как предотвратить |
|---|---|---|
| Увод паза от оси | Неверная выверка, смещение вала в опорах, люфт приспособления | Проверять ось до обработки и после чернового прохода |
| Неравномерная глубина | Прогиб длинного вала, переменный прижим, отсутствие люнета | Добавлять опоры и контролировать глубину в нескольких точках |
| Конусность или разнотолщинность паза | Перекос инструмента, отжим вала, износ направляющих или неправильная подача | Проверять ширину по нескольким сечениям и не работать изношенным инструментом |
| Вибрационные следы | Большой вылет фрезы, завышенная подача, недостаточная жесткость | Снижать режим, уменьшать вылет, использовать острый инструмент |
| Задиры и плохая шероховатость | Изношенная фреза, плохой отвод стружки, неподходящая СОЖ | Обеспечить удаление стружки и заменить инструмент |
| Перегрев или прижог поверхности | Затупленный инструмент, малая подача при трении, недостаточное охлаждение | Корректировать режим, применять СОЖ и контролировать состояние режущей кромки |
| Завал кромок | Грубое снятие заусенцев или повторная ручная доработка | Снимать заусенцы минимально, не нарушая рабочие стенки |
Шпоночный паз на токарном станке
Шпоночный паз на токарном станке иногда выполняют с дополнительными приспособлениями: фиксируют шпиндель, используют суппорт как направляющую для резца, устанавливают фрезерную приставку или применяют специальное долбежное устройство. Это нестандартная наладка, а не базовый рекомендуемый способ для ответственных длинных валов.
Главные ограничения такой обработки связаны с низкой жесткостью приспособления, сложностью удержания углового положения, нагрузкой на суппорт и трудным контролем прямолинейности паза. Для ремонтной детали метод может быть допустим после проверки рисков, но для валов приводов, редукторов и станочных узлов предпочтительнее фрезерный, шпоночно-фрезерный, протяжной или электроэрозионный способ.
Можно ли сделать паз без фрезерного станка
Шпоночный паз своими руками без станочной базы допустим только для неответственных ремонтных случаев, где нет строгих требований к передаче момента, соосности и ресурсу. Попытки прорезать паз абразивным кругом, напильником или самодельным приспособлением почти всегда дают неопределенную ширину, перегрев, завал кромок и плохую посадку.
Если нужно сделать паз под шпонку на валу в домашних условиях, важно понимать предел задачи. Для временного малонагруженного узла возможна аккуратная ручная подгонка с последующей проверкой, но она не заменяет станочную обработку. Если соединение работает в приводе, редукторе, насосе, станочном узле или другом нагруженном механизме, кустарное нарезание шпоночного паза не является полноценной технологией.
Ответственная деталь должна иметь не только видимый паз, но и проверенные ширину, глубину, параллельность, фазирование, состояние кромок и посадку шпонки.
