Изготовление винтов ШВП требует согласования расчёта, технологии и метрологии. Цель процесса: получить заданную геометрию дорожки качения, нужные свойства материала и воспроизводимый результат в серии.
Коротко главное
- Последовательность выбора: требования применения → целевые параметры винта → маршрут изготовления → карта контроля.
- После термообработки проверяют шаг, профиль, прямолинейность, шероховатость и твёрдость, так как на этом этапе чаще всего проявляются критичные отклонения.
Ниже приведён практический минимум для задач «изготовление ШВП» и «производство ШВП» без привязки к одному типоразмеру или поставщику.
Медная паста Rox 1240, 1 кг, синтетика0 ₽ Без НДС
Единый дисклеймер по числам. Диапазоны допусков, шероховатости, твёрдости и режимов приведены как ориентиры. Для КД и серийного запуска значения назначают по ISO 3408, ТУ, длине винта, классу точности и возможностям конкретного участка.
Область применения и входные требования
До запуска в производство фиксируют: осевую нагрузку F, скорость вращения n, подачу, ресурс L10, класс точности, преднатяг, допустимый люфт и тепловой режим узла. Это связывает расчёт параметров ШВП с реальным маршрутом обработки.
Термины и параметры профиля дорожки качения ШВП
- ШВП, шарико-винтовая передача.
- Профиль дорожки качения, геометрия контакта шарика с винтом и гайкой.
- p, шаг резьбы, м.
- d_m, средний диаметр, м.
- β, угол подъёма винтовой линии.
- α, контактный угол.
- Преднатяг, управляемое предварительное нагружение для повышения жёсткости и снижения люфта.
После унификации терминов корректно выбирают геометрию и технологию.
Материалы заготовки и связь с термообработкой винтов ШВП
| Сценарий | Типовые стали/группы | Совместимая ТО | Целевые свойства | Комментарий |
|---|---|---|---|---|
| Высокоскоростная ось | 40Х, 42CrMo4 и аналоги для ТВЧ | Индукционная закалка дорожки + низкий отпуск | 56–62 HRC на дорожке, вязкая сердцевина | Приоритет: ограничить нагрев и увод геометрии |
| Тяжелонагруженная ось | ШХ15, 20Х2Н4А, цементуемые стали | Объёмная закалка или цементация + закалка + отпуск | Высокая контактная выносливость, контролируемая глубина слоя | Нужен жёсткий контроль остаточных напряжений |
| Прецизионная ось | Стали повышенной чистоты, в том числе вакуумно-переплавленные группы | Щадящая закалка, 2–3 цикла стабилизации, финишное шлифование | Размерная стабильность, низкая волнистость | Контроль только в термостабильной зоне |
| Коррозионная среда | 95Х18, AISI 440C и аналоги | Закалка + отпуск, при необходимости низкотемпературное нитрирование | Коррозионная стойкость при приемлемом ресурсе контакта | Ресурс подтверждают испытанием |
Сравнение профилей и критерии выбора
| Профиль | Контактный угол α | Плюсы | Ограничения | Применение |
|---|---|---|---|---|
| Готический (двухдуговой) | Обычно 35–45° | Высокая жёсткость, удобен для преднатяга | Сложнее изготовление и контроль | Прецизионные и станочные оси |
| Полукруглый | Симметричный контакт | Технологичность, плавный ход | Ниже несущая способность | Умеренные нагрузки |
| Асимметричный | Разный по направлениям | Эффективен при доминирующей силе в одном направлении | Ограничения при частом реверсе | Односторонне нагруженные оси |
Маршрут изготовления винтов ШВП
Типовой маршрут: заготовка и базы → формирование профиля → термообработка → правка → финиш → приёмка и функциональные испытания. На каждом переходе задают измеряемый параметр, метод и допуск следующей операции.
Методы формирования профиля дорожки
| Метод | Точность | Производительность | Себестоимость | Когда выбирать |
|---|---|---|---|---|
| Накатка | Средняя–высокая | Высокая | Низкая в серии | Серийное изготовление винтов ШВП, упрочнение поверхностного слоя |
| Шлифование | Высокая | Средняя | Выше средней | Финиш после ТО, прецизионные классы |
| Точение/фрезерование | Средняя | Средняя | Гибкая | Мелкие партии и предфинишная геометрия |
| EDM | Высокая локально | Низкая | Высокая | Прототипы, спецгеометрии, труднодоступные участки; обычно не основной метод серии |

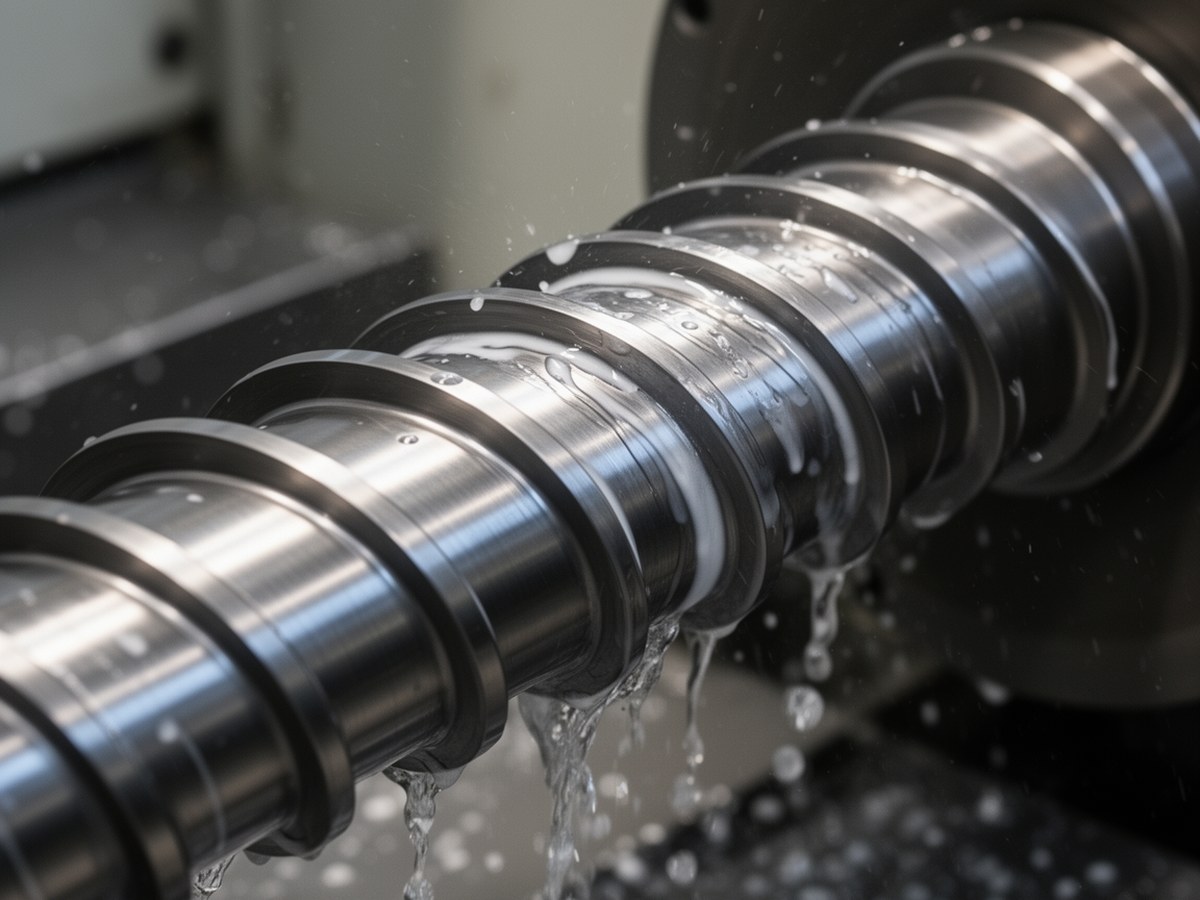

Финишная операция после термообработки
Изображение лучше поставить сразу после сравнительной таблицы методов, чтобы визуально связать выбор технологии и итоговую точность.
Допуски и шероховатость по этапам и классам
| Этап | Параметр | Ориентир | Привязка к классу |
|---|---|---|---|
| После черновой обработки | Ra баз | 1,6–3,2 мкм | Единый припуск под профиль и финиш |
| После формирования профиля | Ra дорожки | 0,8–1,6 мкм | До ТО, с запасом на коррекцию |
| После ТО и правки | Прямолинейность/биение | По длине винта и КД | Для прецизионных классов контроль 100% |
| После финишного шлифования | Ra дорожки | 0,2–0,4 мкм, для высоких классов 0,1–0,2 мкм | P1–P2 обычно строже, чем P3–P5 |
| Приемка | Накопленная погрешность шага на 300 мм | Порядок: прецизионные ±0,005…±0,018 мм; транспортные ±0,023…±0,052 мм | Итоговые пределы по ISO 3408 и КД |
Контроль качества ШВП и метрология процесса
| Параметр | Метод | Когда контролируют | Условия воспроизводимости |
|---|---|---|---|
| Шаг p и накопленная ошибка | КИМ или специализированные измерительные системы | После профиля, после ТО, после финиша | 20 ± 1 °C, для прецизионных 20 ± 0,5 °C; выдержка детали до теплового равновесия |
| Профиль дорожки и α | Профилометр/оптика | После финиша | Единые базы, одинаковый маршрут сканирования, фиксированная длина участка |
| Прямолинейность и биение | Между центрами, индикатор, КИМ | После ТО и правки | Постоянная схема базирования и повторные прогоны |
| Шероховатость Ra | Контактный или оптический профилометр | После финиша | Калибровка по эталону, неизменная длина отсечки |
| Твёрдость и глубина слоя | HRC/HV, микрошлиф | После ТО | План выборки + подтверждённая MSA (GRR обычно не выше 10–20% по внутреннему критерию) |
Минимум для стабильного контроля качества ШВП: регламент выдержки детали, фиксированные базы, поверка/верификация СИ, первая деталь смены и периодический межоперационный контроль.
Типовые дефекты и корректирующие меры
| Дефект | Основные причины | Корректирующие действия |
|---|---|---|
| Погрешность шага | Тепловой дрейф, износ кинематики, инструмент | Термостабилизация, компенсация по карте станка, контроль износа |
| Волнистость | Вибрации, дисбаланс, недостаточная жёсткость | Балансировка, корректировка режимов, усиление оснастки |
| Прижоги | Перегрев при шлифовании, дефицит СОЖ | Снижение съёма, правка круга, настройка подачи СОЖ |
| Деформация после ТО | Неравномерный нагрев/охлаждение, внутренние напряжения | Симметричный подвес, ступенчатый отпуск, правка до финиша |
Расчёт параметров ШВП: минимально необходимый набор
1) КПД (приближённо)
η ≈ tan(β)/(tan(β)+μ_eq), где β = arctan(p/(π·d_m)).
Эквивалентно: η ≈ p/(p+π·μ_eq·d_m). Модель применяют для предварительного выбора, а не для финальной верификации КД.
2) Контактные напряжения (оценка)
σ_H ≈ Z·√(F/(d_w·b)).
3) Базовый ресурс
L10 = (C/P)^3·10^6.
4) Диаметр заготовки под финиш
d_0 = d_nom - 2·z.
Границы применимости: это инженерные оценки. Для финального расчёта параметров ШВП, назначения допусков и ресурса нужен полный расчёт по ISO 3408 и данным производителя пары винт–гайка.
Практические конфигурации: требование → параметры → маршрут
| Сценарий | Приоритет | Целевые параметры | Рекомендуемый маршрут | Проверяемые критерии |
|---|---|---|---|---|
| Высокоскоростная ось | Ограничение нагрева | Умеренный преднатяг, сниженный μ_eq, стабильный β | Точная заготовка → профиль → щадящая ТО → тонкий финиш | Температура узла, момент трения, точность хода |
| Тяжелонагруженная ось | Запас по несущей способности | Повышенный C/P, управляемая глубина упрочнённого слоя | Сталь высокой контактной выносливости → усиленная ТО → правка → финиш | C/P, глубина слоя, отсутствие прижогов |
| Прецизионная ось | Точность позиционирования | Минимальный люфт, высокая прямолинейность | Материал высокой чистоты → стабилизационная ТО → прецизионный финиш | Погрешность шага по классу, Ra, повторяемость позиционирования |
Ограничения и область применимости
Материал описывает промышленное изготовление винтов ШВП для машиностроения. Он не заменяет операционные карты, программу приёмки и квалификационные испытания для конкретного типоразмера.
Нормативная база
- ISO 3408, шарико-винтовые передачи.
- ISO 1302, ISO 4287, ISO 4288, параметры шероховатости.
- ISO 1101, геометрические допуски.
