Для ОПУ (опорно-поворотных устройств) обычно измеряют две разные величины: рабочий крутящий момент при вращении и момент страгивания при выходе из покоя. Ниже дана процедура, которая дает воспроизводимый результат в лаборатории и в поле.
Коротко главное
- В формулах разделяйте мощности: M = Pмех/ω, а при расчете от электровхода сначала определяют Pмех = Pэл·ηобщ.
- Момент страгивания фиксируют как первый устойчивый пик до начала движения по заданному критерию скорости или угла и окна времени.
- Сопоставимость результатов дают трассируемая калибровка, класс точности каналов, температурная коррекция и единая форма отчета.
Что измеряем: момент страгивания это не пусковой момент двигателя
Крутящий момент на валу, момент в процессе вращения при заданных режиме и нагрузке.
Loctite 243, 1000 мл23 500 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Molykote HSC Plus, 1 кг11 950 ₽ Без НДС
Момент трения, сопротивляющий момент узла (качение, уплотнения, смазка, потери в передаче).
Момент страгивания, первый устойчивый максимум момента перед началом устойчивого движения после покоя.
Пусковой момент двигателя и момент страгивания ОПУ связаны приводной цепью, но это разные параметры.
Decision-flow выбора метода (yes/no)
- Нужна точность лучше ±1%? Да → прямое измерение на валу. Нет → п.2.
- Есть доступ к валу для установки датчика/муфты? Да → прямой метод. Нет → п.3.
- Тип привода известен и доступны синхронные каналы? Электро: U, I, cosφ, n. Гидро: ΔP, V, n → косвенная оценка.
- Есть бюджет и время на монтаж стационарного комплекта? Да → измеритель момента вращения (постоянный канал). Нет → разовый косвенный контроль с верификацией.
| Метод | Точность | Когда применять | Когда не применять |
|---|---|---|---|
| Прямой датчик на валу | Высокая | Приемка, НИОКР, диагностика причин | Нет места под датчик, невозможна соосность |
| Реакционный метод | Средняя | Доступа к вращающемуся валу нет | Слабое основание, сильные паразитные нагрузки |
| Косвенный по электроприводу | Средняя/низкая | Полевой контроль, быстрый запуск | Нет достоверных ηобщ/cosφ и синхронизации каналов |
| Косвенный по гидроприводу | Средняя | Гидромотор, доступны датчики давления | Не контролируется температура и утечки |
Выбор метода измерения
Поставьте схему перед таблицей методов, чтобы читатель сразу видел логику ветвления.
Как измерить крутящий момент на валу электродвигателя

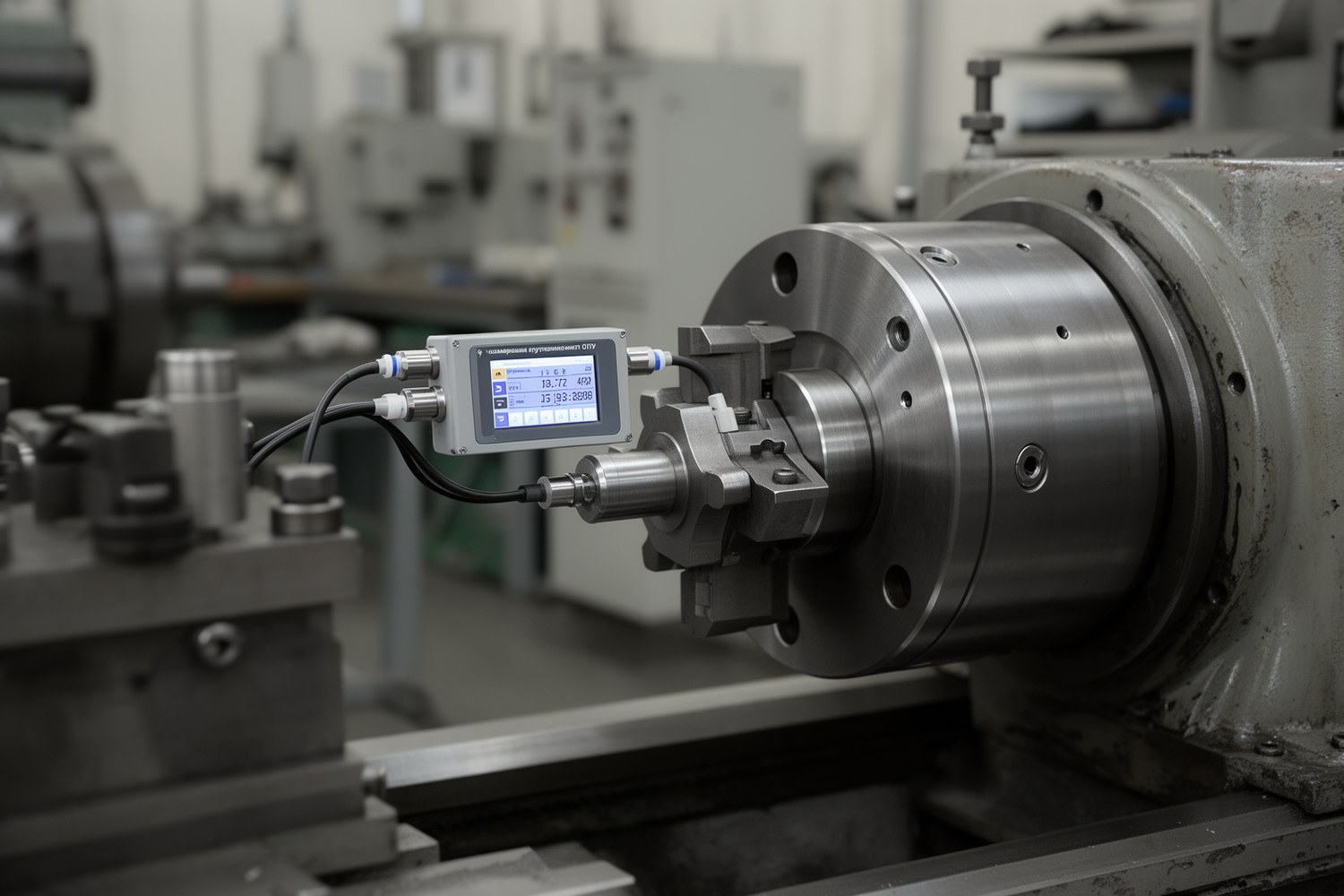

Базовая схема: датчик момента в разрыв вала (или между двигателем и редуктором), контроль соосности, нулевка каналов, синхронная запись момента и скорости.
Минимум по монтажу: биение и перекос в допуске, жесткое крепление, экранированные линии сигнала, единая временная база для всех каналов.
Косвенные методы: корректные формулы и примеры
Ключевое разведение: если известна механическая мощность на валу, M = Pмех/ω. Если расчет идет от электрической входной мощности, сначала Pмех = Pэл·ηобщ, затем M = Pмех/ω.
Пример 1: электропривод
U = 400 В, I = 52 А, cosφ = 0.86, ηобщ = 0.90, n = 1480 об/мин.
Pэл = 1.732·400·52·0.86 ≈ 31.0 кВт; Pмех ≈ 27.9 кВт; ω = 2π·1480/60 ≈ 155 рад/с; M ≈ 27900/155 ≈ 180 Н·м.
Оценка относительной неопределенности (упрощенно): δM ≈ √(δP² + δω²). При δP=6%, δω=1% получаем δM≈6.1%.
Пример 2: гидропривод
ΔP = 12 МПа, V = 250 см³/об (0.00025 м³/об), ηмех = 0.90.
M = (12e6·0.00025·0.90)/(2π) ≈ 430 Н·м.
Если δΔP=2%, δV=1%, δη=4%, то δM≈√(2²+1²+4²)=4.6%.
Протокол измерения момента страгивания
| Шаг | Действие | Фиксируем в отчете |
|---|---|---|
| 1 | Подготовка и нулевка каналов | Тип датчиков, классы точности, дата калибровки |
| 2 | Выдержка узла в покое | Время выдержки, температура узла и среды |
| 3 | Плавное нарастание воздействия | Скорость нарастания (Н·м/с, А/с или МПа/с) |
| 4 | Фиксация пика | Критерий «первого устойчивого пика» |
| 5 | Серия повторов (минимум 5, лучше 7–10) | Медиана, IQR или 3σ, выбросы |
Критерий первого устойчивого пика: момент страгивания принимают как максимум M(t) до начала движения, где начало движения задано как одновременно: ω ≥ 0.01 рад/с не менее 0.2 с или прирост угла ≥ 0.2°; после пика спад не менее 5% в окне 0.2–0.5 с.
Частота дискретизации: не ниже 200 Гц для медленных пусков, 1–2 кГц для резких стартов. Перед децимацией применяют антиалиас-фильтр с частотой среза ниже половины частоты дискретизации.
Метрология и трассируемость
| Пункт | Минимальное требование |
|---|---|
| Класс точности каналов | Момент: не хуже 0.5 (или по ТЗ), скорость: не хуже 0.2, давление: не хуже 0.5 |
| Трассируемость | Действующие сертификаты калибровки с привязкой к национальным/аккредитованным эталонам |
| Межповерочный интервал | По паспорту СИ; типично 6–12 мес для рабочих датчиков, сокращать при тяжелом режиме |
| Температурная коррекция | Mcorr = Mmeas·[1 + kT·(Tref − Tmeas)], где kT из паспорта/калибровки |
| Журнал СИ | ID прибора, диапазон, класс, дата поверки/калибровки, следующий срок |
Шаблон отчета и критерии приемки
В отчете обязательно: объект и конфигурация привода, метод, схема измерения, параметры серии, критерий начала движения, правило выбросов, результат (медиана и доверительный интервал), температурная коррекция, итоговая неопределенность.
Типовые диапазоны моментов для классов ОПУ это ориентировочные значения, они зависят от кинематики, передаточного отношения, состояния смазки и фактической нагрузки.
