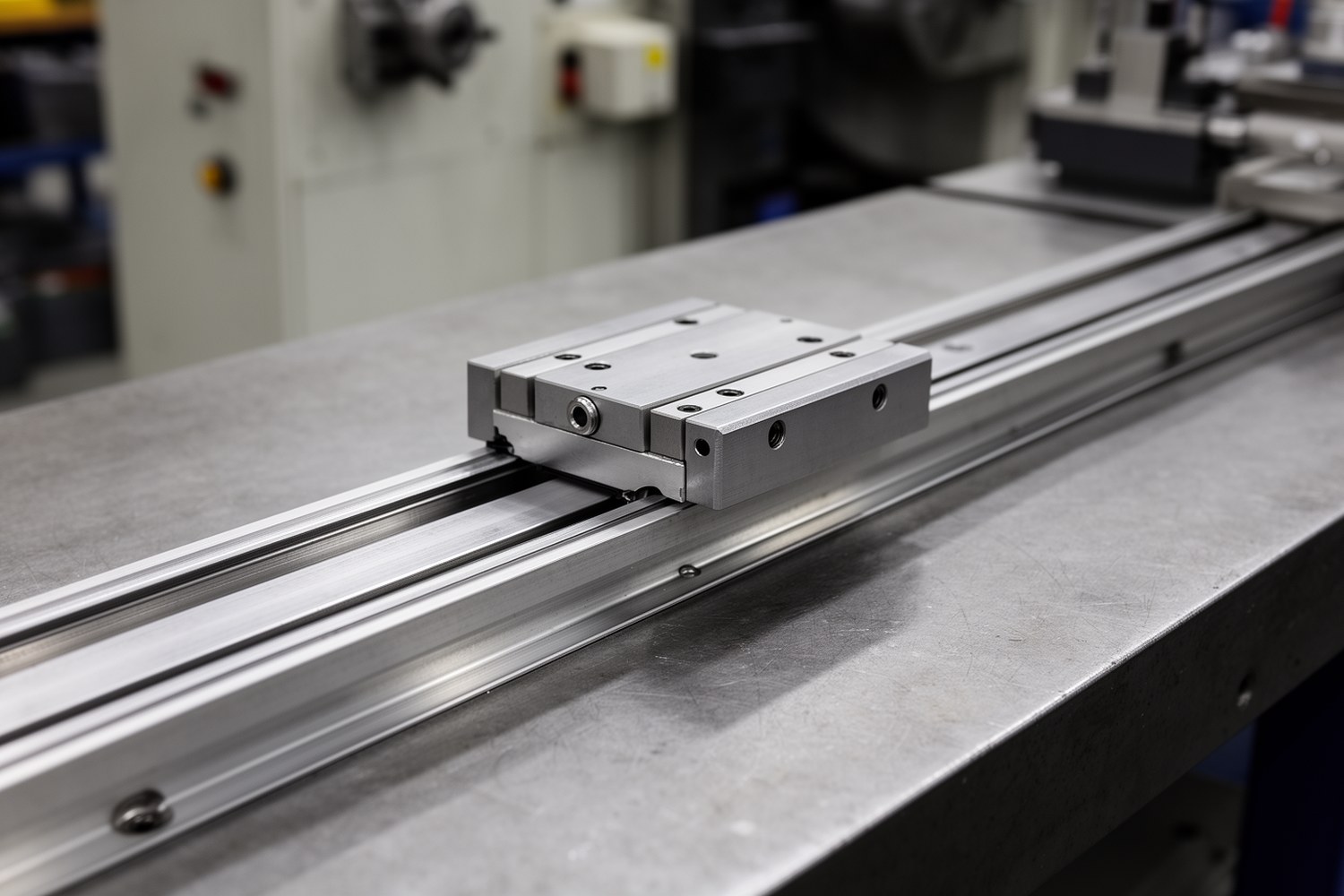

Износ линейных направляющих и кареток оценивают по совокупности признаков: плавности хода, уровню шума и вибрации, люфту, точности позиционирования, состоянию смазки и геометрии монтажа. Отдельный визуальный осмотр недостаточен: питтинг, сколы и глубокие задиры часто становятся заметны уже после развития повреждения дорожек качения.
- Изнашиваются дорожки качения рельса и внутренние дорожки каретки, тела качения, сепараторы или возвратные каналы, уплотнения, посадочные и базовые поверхности.
- Диагностика линейных направляющих строится на сравнении с базовой линией: паспортом, измерениями после ввода в эксплуатацию или предыдущим техническим обслуживанием.
- Замена каретки допустима не всегда. Если повреждены дорожки рельса, нарушена геометрия или есть коррозия рабочей зоны, обычно рассматривают замену рельса и каретки комплектом.
Что считается износом линейной направляющей
Линейная направляющая качения работает как замкнутый контакт между рельсом, кареткой и телами качения. Нагрузка передается через небольшие зоны контакта, поэтому состояние поверхности, смазки и монтажа влияет на ресурс узла.
К износу относят не только истирание металла. Для направляющих характерны усталостное выкрашивание дорожек, питтинг, микрозадиры, следы бринеллирования от ударных нагрузок, коррозия, разрушение уплотнений, повреждение возвратных каналов и изменение преднатяга. Иногда внешне рельс выглядит приемлемо, но каретка уже имеет увеличенный люфт или неравномерное сопротивление перемещению.
Предельные значения люфта, шума, усилия хода и отклонений геометрии нельзя задавать универсально. Они зависят от класса точности направляющей, типа преднатяга, конструкции машины, паспортных данных производителя и требований технологического процесса.
Краткий алгоритм диагностики
- Зафиксировать симптом: шум, рывки, люфт, рост тока привода, снижение точности или загрязнение смазки.
- Очистить открытую зону рельса, проверить смазку, уплотнения, скребки, защитные кожухи и гофрозащиту.
- Измерить люфт каретки индикатором в одних и тех же точках хода при сопоставимой нагрузке и температуре.
- Проверить сопротивление перемещению динамометром или по току привода, предварительно исключив ШВП, редуктор, муфту, тормоз и кабель-канал.
- Проверить прямолинейность, параллельность рельсов и состояние монтажных баз.
- Провести дефектовку рельса и каретки, затем выбрать действие: наблюдение, обслуживание, замена каретки или замена комплекта.
Основные признаки износа
Признаки износа линейных направляющих удобно разделять на несколько групп. Так проще отделить механический износ от недостатка смазки, загрязнения и ошибок монтажа.
| Признак | Возможная причина | Проверка | Типовое действие |
|---|---|---|---|
| Рывки, заедание, неравномерный ход | Загрязнение, разрушение смазочной пленки, перекос рельсов | Проверка усилия перемещения, осмотр смазки, контроль параллельности | Очистка, смазка, проверка монтажа; при сохранении дефекта дефектовка каретки |
| Рост шума, щелчки, гул | Повреждение тел качения, дорожек или возвратных каналов | Сравнение звука по длине хода, вибродиагностика, ручной прокат без нагрузки | Детальный осмотр, ограничение эксплуатации, подготовка к замене |
| Увеличенный люфт | Износ дорожек, потеря преднатяга, повреждение каретки | Измерение индикатором при поперечной или вертикальной нагрузке | Сравнение с паспортом и базовой линией, решение о замене каретки или комплекта |
| Снижение точности позиционирования | Износ направляющих, деформация базы, проблема привода или ШВП | Измерение повторяемости, прямолинейности, контроль смежных узлов | Диагностика всей оси, исключение ошибок привода |
| Металлические частицы в смазке | Активный износ дорожек или тел качения | Осмотр смазки, фильтра, защитных элементов и торцевых уплотнений | Очистка и дефектовка; при повторном появлении частиц замена узла |
| Коррозия, питтинг, сколы | Влага, агрессивная среда, длительный простой, ударные нагрузки | Визуальный осмотр рабочей зоны и проверка хода через поврежденный участок | Оценка глубины повреждений; часто требуется замена рельса и каретки |

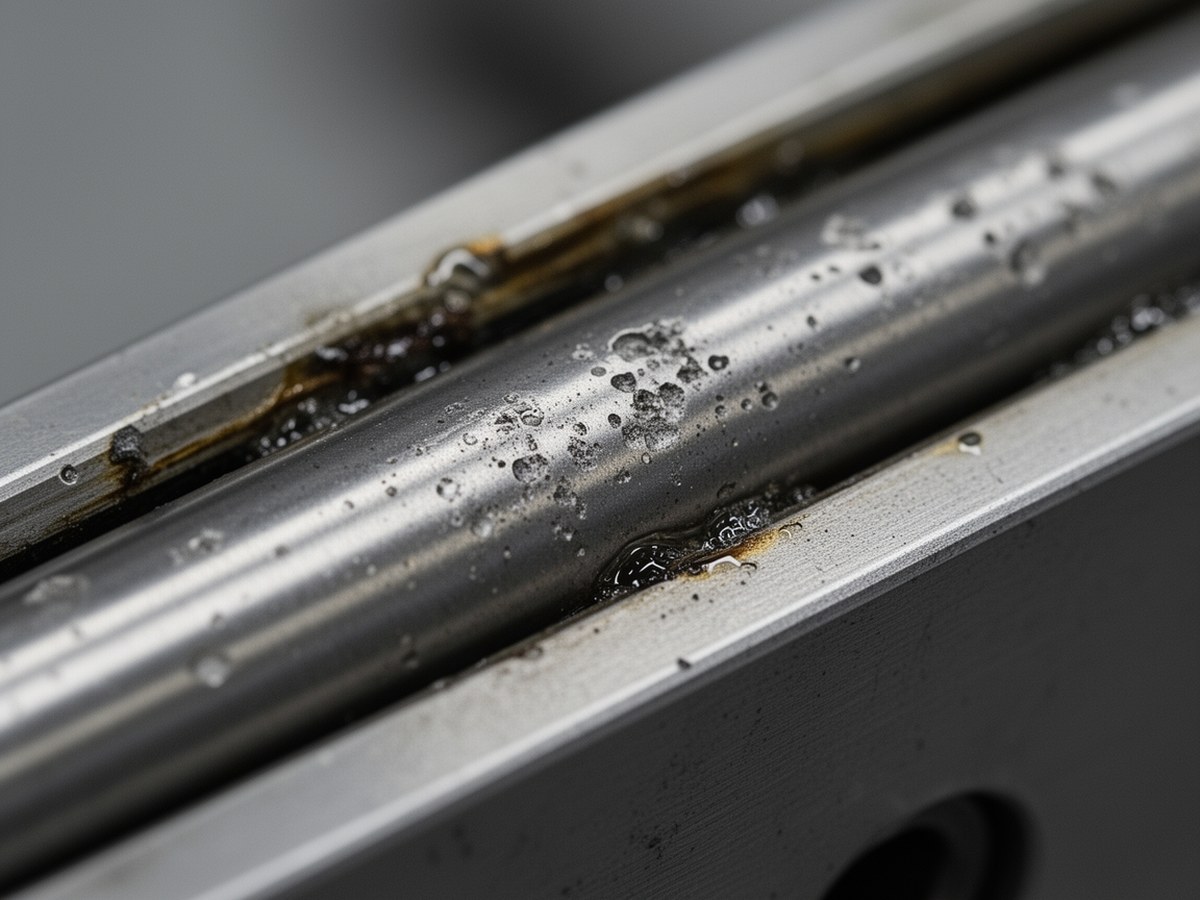

Повреждения дорожек качения
Изображение уместно рядом с описанием визуальных признаков: питтинга, задиров, коррозии и загрязненной смазки.
Типы направляющих и характерный износ
Механизм деградации зависит от конструкции. Шариковые и роликовые системы имеют общие признаки, но по-разному реагируют на перегрузку, перекос и загрязнение.
| Тип направляющей | Особенности | Характерный износ | На что смотреть при диагностике |
|---|---|---|---|
| Шариковые профильные | Распространены в станках, автоматике и координатных системах | Питтинг дорожек, потеря преднатяга, шум от шариков | Люфт каретки, плавность хода, состояние уплотнений и смазки |
| Роликовые профильные | Выдерживают высокие нагрузки и моменты | Локальные вмятины, неравномерная нагрузка по роликам, чувствительность к перекосу | Параллельность рельсов, монтажные базы, рост сопротивления перемещению |
| Миниатюрные | Компактные узлы с малыми телами качения | Быстрое влияние загрязнений, повреждение тонких уплотнений | Чистота зоны, равномерность хода, отсутствие частиц в смазке |
| Перекрестно-роликовые | Прецизионные направляющие с высокой жесткостью | Чувствительность к удару, перекосу и локальной перегрузке | Момент сопротивления, геометрия установки, повторяемость перемещения |
| Разделение дефекта: рельс или каретка | Рельс имеет открытые дорожки; каретка содержит внутренние дорожки, тела качения и возвратные каналы | Износ рельса часто повторяется по одной зоне хода; дефект каретки обычно перемещается вместе с кареткой | Сравнение шума и сопротивления на разных участках рельса, осмотр дорожек и проверка люфта той же каретки на исправном участке |
Причины ускоренного износа
| Фактор | Как влияет на ресурс | Что проверить |
|---|---|---|
| Недостаточная или неподходящая смазка | Разрушает разделительную пленку, повышает трение, температуру и шум | Тип смазки, интервал подачи, совместимость смазочных материалов |
| Абразивное загрязнение | Пыль, стружка и остатки СОЖ повреждают дорожки и тела качения | Чистоту рельса, смазку, уплотнения, скребки |
| Повреждение защитных кожухов и гофрозащиты | Открывает путь загрязнениям в рабочую зону направляющей | Целостность кожухов, гофр, скребков, щеток и торцевых уплотнений |
| Перекос монтажа и непараллельность рельсов | Создает внутренние нагрузки даже при нормальной внешней нагрузке | Параллельность, прямолинейность, боковой зажим, состояние базовых поверхностей |
| Перегрузка и ударные нагрузки | Вызывают вмятины, бринеллирование и ускоренное усталостное выкрашивание | Режимы работы, аварийные столкновения, массу перемещаемого узла, моменты нагрузки |
| Коррозия | Разрушает рабочую поверхность и ухудшает качество контакта качения | Влажность, СОЖ, длительные простои, защиту открытых участков рельса |
Диагностика без демонтажа
Базовая диагностика износа кареток и линейных направляющих выполняется на установленном узле. Измерения желательно повторять в одних и тех же точках хода, при одинаковой температуре, сопоставимой нагрузке и фиксированной методике приложения усилия. Так журнал измерений становится пригодным для анализа динамики.
| Метод | Инструмент | Что показывает | Ограничение |
|---|---|---|---|
| Измерение люфта | Индикатор часового типа или электронный индикатор | Свободное перемещение каретки относительно рельса под сменой направления нагрузки | Нужно исключить люфт крепления, стола и смежных узлов |
| Сопротивление перемещению | Динамометр, контроль тока привода | Рост трения, заедание, перекос, загрязнение | Ток привода является косвенным признаком и зависит от всей оси |
| Повторяемость позиционирования | Индикатор, лазерный измеритель, система ЧПУ | Стабильность возврата в заданную точку | Результат зависит не только от направляющих, но и от привода |
| Шум и вибрация | Виброметр, анализатор, сравнительная запись звука | Повреждения дорожек, тел качения, возвратных каналов | Нужна база сравнения или измерение на исправной оси |
| Осмотр смазки | Свет, салфетка, при необходимости лабораторный анализ | Наличие металлических частиц, воды, грязи, деградации смазки | Не показывает геометрию и точное место повреждения |
Люфт измеряют при неподвижном рельсе и закрепленной стойке индикатора. Нагрузку прикладывают в одном направлении, фиксируют показание, затем повторяют в противоположном направлении. Разность показаний сравнивают с паспортным значением, измерением после монтажа или предыдущим протоколом обслуживания.
Разборка каретки без фиксатора тел качения нежелательна: шарики или ролики могут выпасть из циркуляционных каналов, после чего узел теряет работоспособность или требует заводской сборки. Для первичной дефектовки обычно достаточно внешнего осмотра, измерений и контролируемого снятия каретки по инструкции производителя.
Геометрический контроль
Ошибки монтажа могут имитировать износ или быстро его вызвать. Поэтому при росте сопротивления ходу, неравномерном износе по длине или повторяющемся выходе кареток из строя проверяют не только саму направляющую, но и базовые поверхности.
- Прямолинейность рельса. Контролируется индикатором, поверочной линейкой, уровнем или лазерной системой в зависимости от класса оборудования.
- Параллельность рельсов. Для пары направляющих важно отсутствие бокового зажима каретки по всей длине хода.
- Состояние базы. Заусенцы, стружка, краска, коррозия и локальные вмятины под рельсом меняют геометрию контакта.
- Порядок затяжки. Неравномерная затяжка крепежа способна деформировать рельс или сместить его относительно базового уступа.
Если новая каретка быстро начинает шуметь или двигаться с рывками, причина часто находится не в самой каретке, а в загрязненной базе, непараллельности рельсов, нарушенном преднатяге или несоосности привода.
Преднатяг и совместимость при замене
Преднатяг задает жесткость контакта между кареткой, телами качения и дорожками. Потеря преднатяга проявляется ростом люфта и снижением повторяемости. Слишком высокий преднатяг или установка несовместимой каретки на имеющийся рельс повышают сопротивление ходу, нагрев, шум и риск ускоренного износа.
При замене каретки проверяют серию направляющей, класс точности, тип и величину преднатяга, исполнение уплотнений и допустимую совместимость с рельсом. Даже геометрически подходящая каретка может работать некорректно, если ее преднатяг не соответствует состоянию рельса и требованиям оси.
Оценка ресурса и допустимого износа
Расчетный ресурс L10 используют как справочную оценку для планирования обслуживания. Он не заменяет фактическую диагностику, потому что не учитывает все монтажные дефекты, загрязнение, ударные события и изменения условий эксплуатации.
L10 = (C / P)^p × Lb
где C обозначает динамическую грузоподъемность по каталогу производителя, P обозначает эквивалентную динамическую нагрузку, p обозначает показатель степени, обычно 3 для шариковых систем и 10/3 для роликовых систем, Lb обозначает базовый пробег по методике производителя. Для линейных направляющих в каталогах встречаются разные базовые пробеги, например 50 км или 100 км, поэтому формулу и Lb сверяют с документацией конкретной серии.
T = Lм / (v × 60 × k)
где T обозначает расчетное время работы в часах, Lм обозначает расчетный пробег, уже переведенный в метры, v обозначает среднюю скорость перемещения в м/мин, k обозначает коэффициент использования движения в цикле. Если ресурс получен в километрах, перед подстановкой в формулу его переводят в метры.
ΔB = Bизм − Bбаз
где ΔB обозначает изменение люфта, Bизм обозначает измеренное значение при диагностике, Bбаз обозначает исходное или паспортное значение. Для решения важны не только абсолютные числа, но и скорость изменения параметра между осмотрами.
Когда обслуживать, а когда менять
Решение принимают по сочетанию симптомов, измерений и требований машины. Для грубого транспортного узла допустимые отклонения могут быть выше, чем для оси станка с ЧПУ или измерительной системы.
| Состояние | Решение | Комментарий |
|---|---|---|
| Ход ровный, люфт стабилен, смазка чистая | Продолжать наблюдение | Фиксируются базовые измерения и интервал следующей проверки |
| Есть сухой ход, загрязнение или легкий рост сопротивления без повреждений | Очистить и смазать | После обслуживания измерения повторяются и сравниваются с исходными |
| Каретка шумит, имеет люфт, но рельс без питтинга, сколов и коррозии | Рассмотреть замену каретки | Нужно проверить совместимость преднатяга, класс точности и состояние дорожек рельса |
| На рельсе есть выкрашивание, вмятины, глубокие задиры или коррозия рабочей дорожки | Заменить рельс и каретку комплектом | Новая каретка на поврежденном рельсе быстро получит дефекты |
| Износ повторяется после замены | Проверить монтажные базы и смежные узлы | Причиной может быть перекос, перегрузка, неисправность привода или защита от загрязнений |
Замена только каретки оправдана, когда рельс сохраняет геометрию и рабочие дорожки, а дефект локализован в каретке: повреждены уплотнения, возвратный канал, тела качения или внутренние дорожки. Если на рельсе есть питтинг, следы ударов или коррозия в зоне контакта, частичная замена обычно не устраняет источник повреждения.
Ошибки при замене каретки на старом рельсе
- Установка новой каретки без дефектовки дорожек рельса.
- Несовпадение класса точности или преднатяга с исходной направляющей.
- Игнорирование поврежденных уплотнений, скребков и защитных элементов.
- Сохранение загрязненной монтажной базы и прежнего перекоса рельсов.
- Отсутствие повторного измерения люфта и сопротивления после замены.
Короткие диагностические сценарии
- Рост тока привода на одной зоне хода. Сначала исключаются ШВП, редуктор, муфта, тормоз, кабель-канал и заедание защиты. Затем проверяются загрязнение, параллельность рельсов и локальные повреждения дорожек.
- Шум появляется только под нагрузкой. Вероятны повреждения дорожек или потеря преднатяга. Сравниваются люфт, вибрация и повторяемость позиционирования.
- Новая каретка быстро получила люфт. Проверяются монтажные базы, затяжка, параллельность, перегрузка и ударные режимы. Простая повторная замена без проверки причины часто не решает проблему.
Профилактический контроль
Профилактика отличается от ремонта: она не восстанавливает поврежденные дорожки, но снижает вероятность ускоренного износа. В регламент включают очистку зоны направляющих, контроль защитных элементов, проверку уплотнений, пополнение совместимой смазки и периодическую фиксацию базовых параметров.
Для инженерной практики полезен простой журнал состояния: дата, пробег или моточасы, тип смазки, измеренный люфт, усилие перемещения, точки измерений, температура, нагрузка, замечания по шуму, состояние уплотнений и видимые дефекты. Такой журнал превращает разовый осмотр в анализ динамики, а решение о замене каретки или комплекта помогает принять до аварийного отказа.
