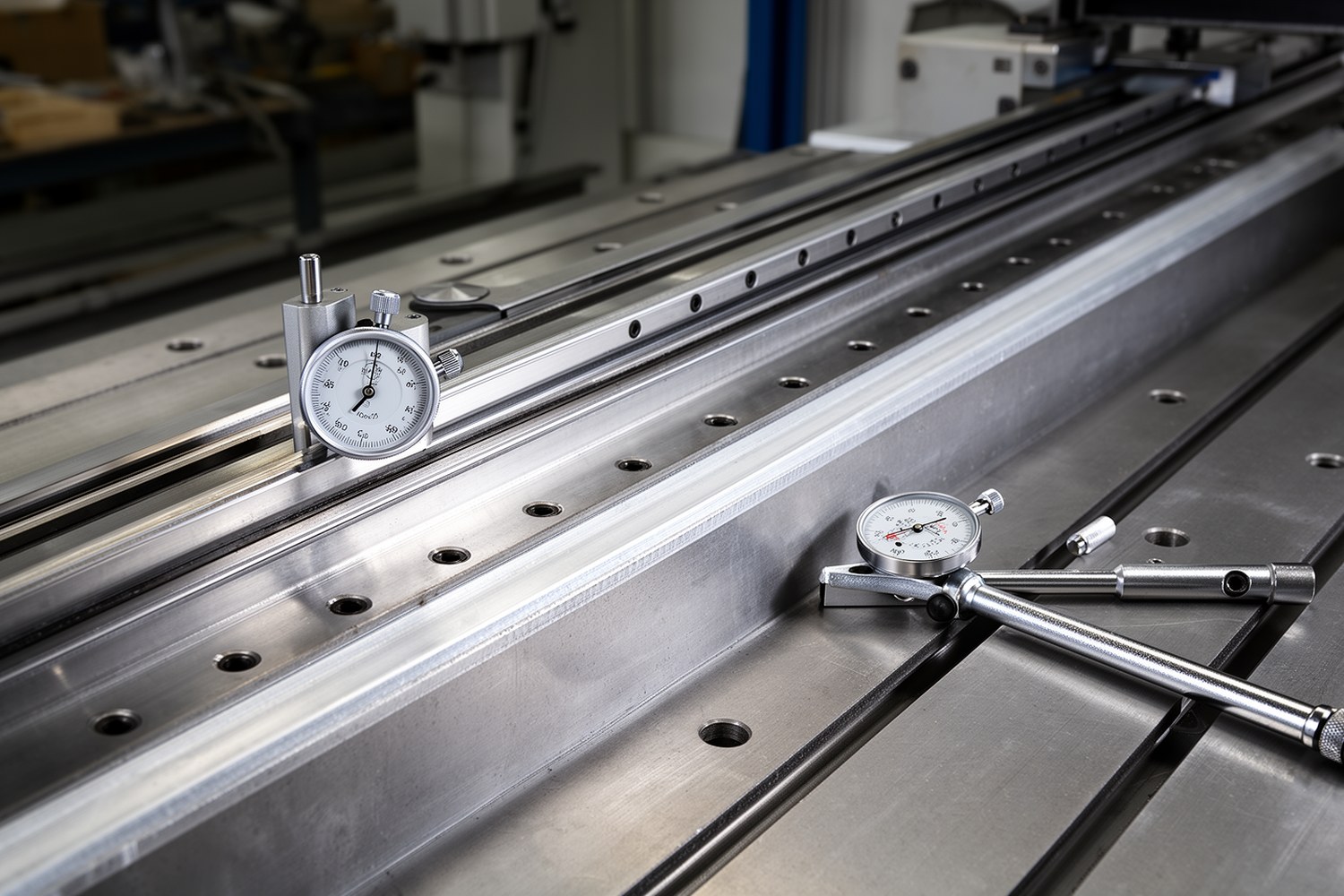

Точность, ресурс и плавность хода линейной направляющей зависят не только от ее класса, но и от качества монтажной базы. Ключевые параметры, плоскостность опоры, прямолинейность базовой кромки и параллельность рельсов, нужно проверять до и после финальной затяжки по воспроизводимой методике.
Коротко главное
- В приоритете всегда требования каталога и мануала конкретной серии направляющих, стандарты используйте как общую рамку терминов и обозначений.
- Плоскостность базы и прямолинейность базовой кромки проверяют отдельно и заносят в разные позиции протокола.
- Диапазоны по классам точности, приведенные ниже, ориентировочные и зависят от длины, типоразмера, серии и преднатяга.
- После финальной затяжки обязателен повторный контроль с фиксацией момента затяжки крепежа рельса и повторяемости измерений.
Краткое оглавление
- Нормативная база и приоритет требований
- Параметры базы: что не смешивать
- Ориентировочные допуски по классам
- Минимальная методика измерений
- Расчетные оценки с примером
- Монтаж, затяжка и контроль после затяжки
- Что делать при несоответствии
Нормативная база и приоритет требований
Приоритет источников: 1) каталог и монтажная инструкция производителя, 2) стандарты для терминов и обозначений.
Loctite 770, 50 г2 680 ₽ Без НДС
Devcon Flexane Primer FL-10 15980, 112 г.21 950 ₽ Без НДС
Loctite 7649, 150 мл2 800 ₽ Без НДС
Праймер для резины и пластика WEICON K 200, 250 мл4 936 ₽ Без НДС
Антикоррозионная паста WEICON Anti-Seize High-Tech, 450 г7 423 ₽ Без НДС
Полезная рамка стандартов:
- ISO 1101 / ГОСТ Р ИСО 1101, допуски формы и расположения (плоскостность, прямолинейность, параллельность).
- ISO 1302 / ГОСТ 2.309, обозначение шероховатости на чертежах.
- ISO 4287, ISO 4288, параметры шероховатости и правила измерения профиля.
Стандарты задают язык чертежа и контроля, а предельные значения для конкретной направляющей берут из документации ее серии.
Параметры базы: что не смешивать
| Параметр | Что характеризует | Типичный объект контроля |
|---|---|---|
| Плоскостность поверхности базы | Отклонение опорной плоскости от идеальной плоскости | Площадка под подошву рельса |
| Прямолинейность базовой кромки | Отклонение линии базирования рельса по длине | Боковая базовая кромка (reference edge) |
| Параллельность баз | Взаимное положение двух баз под рельсы | Ось с двумя направляющими |
| Шероховатость Ra, мкм | Микрорельеф контактной поверхности | Опорные площадки под рельсы |
Базирование рельса по базовой кромке выполняют до финальной затяжки, с контролем прилегания и чистоты кромки по всей длине.
Ориентировочные требования по классам (типовые, не норматив для всех серий)
Значения ниже ориентировочные, они зависят от длины оси, типоразмера рельса, серии, класса точности и преднатяга каретки.
| Параметр (ориентировочно) | Стандартный класс | Прецизионный класс | Повышенно точный класс |
|---|---|---|---|
| Плоскостность базы, мм/м | 0,02–0,03 | 0,01–0,02 | 0,005–0,01 |
| Параллельность баз двух рельсов, мм/м | 0,02–0,03 | 0,01–0,02 | 0,005–0,01 |
| Шероховатость опоры, Ra мкм | 3,2–6,3 | 1,6–3,2 | 0,8–1,6 |
Минимальная методика измерений (воспроизводимая)
- Подготовка: очистка, удаление заусенцев, термостабилизация детали и инструмента (обычно 20±2 °C).
- Базирование: задать опорную плоскость и отдельную базовую кромку как разные базы контроля.
- Карта измерений монтажной базы: шаг по длине s = min(100 мм; L/10), но не менее 11 точек на длину; обязательные точки у торцов и в зонах крепежа.
- Повторы: минимум 2 прохода (прямой и обратный). При расхождении результатов более 20% от допуска выполнить 3-й проход.
- Критерий годности: max-min по каждой метрике (плоскостность, прямолинейность, параллельность) не превышает допуска из документации производителя.
- Контроль после финальной затяжки: повторить ту же карту точек и сравнить с «до затяжки».
Минимальные поля протокола: узел, дата/время, температура, прибор и номер поверки, оператор, карта точек, результаты проходов, момент затяжки крепежа рельса, решение (годен/не годен).
Карта измерений монтажной базы
Показать шаг точек, точки у крепежа и направление обратного прохода.
Расчетные оценки (только предварительно)
Пересчет мм/м в мм: Δ = t × L / 1000, где t, мм/м; L, мм.
Пример для t = 0,01 мм/м:
- L = 800 мм, Δ = 0,008 мм
- L = 1200 мм, Δ = 0,012 мм
- L = 2000 мм, Δ = 0,020 мм
Балочная оценка прогиба допустима только как грубый скрининг при малых деформациях, линейно-упругом материале и понятных граничных условиях. Для приемки узла решение принимают по фактическим измерениям после затяжки, а не по расчету.
Монтаж, затяжка и контроль после затяжки
Рекомендуемая последовательность: позиционирование рельса по базовой кромке, предварительная затяжка от центра к краям, промежуточный контроль геометрии, финальная затяжка с заданным моментом, контроль после финальной затяжки.
Для высокоточных осей выравнивающие компаунды применяют ограниченно, в основном при ремонте и на крупногабаритных основаниях, с контролем толщины слоя и ползучести; для новых прецизионных баз предпочтительна механическая обработка.
Что делать при несоответствии
- Проверить метрологию: чистота, температура, поверка, корректность базирования.
- Локализовать дефект по карте точек (поверхность, кромка, параллельность между базами).
- Выбрать корректирующий метод: шлифование, шабрение, локальная доработка.
- Повторить полный цикл измерений до и после затяжки.
- Только после подтверждения геометрии переходить к настройке привода и параметров оси.
