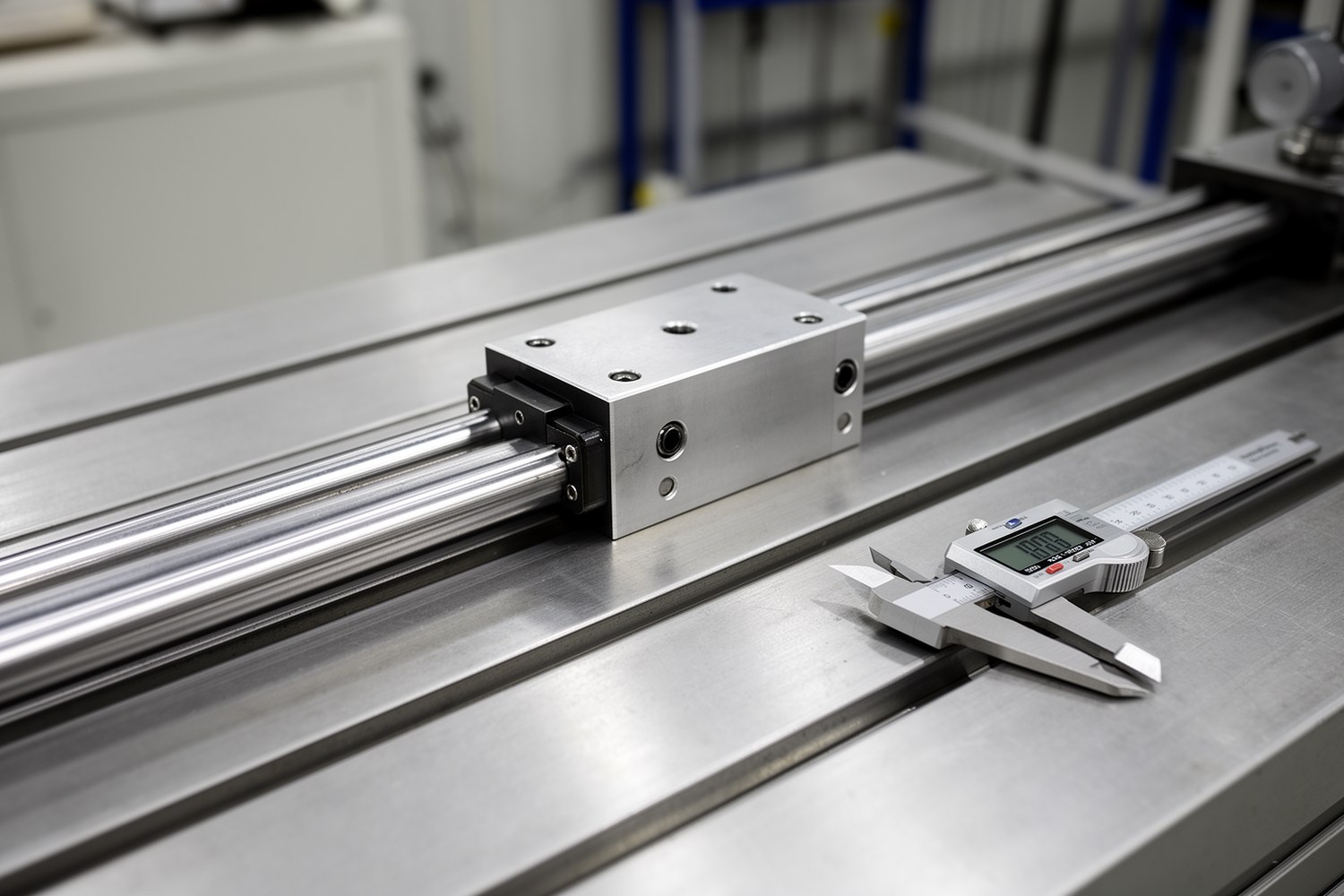

Размер блока направляющей определяют по четырем группам данных: геометрия, маркировка, нагрузочные параметры и проверка на машине. Совпадения только по габаритам недостаточно.
- Статья относится к промышленным линейным направляющим, а не к велосипедной каретке.
- Все критичные параметры сверяют по каталогу конкретной серии.
- Если есть сомнения по износу рельса, оценивают замену узла в сборе.
Область применения и обозначения
Используемые обозначения: W (ширина), H (высота), L (длина), P1/P2 (межосевые), d (диаметр отверстий). Нагрузки: C (динамическая), C0 (статическая), моменты Mx/My/Mz, ресурс L10.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Идентификация узла и исходных ограничений
Сначала фиксируют тип: шариковый или роликовый блок, исполнение (квадратное/фланцевое, короткое/длинное), режим работы (скорость, ускорение, загрязнение, температура, смазка). Это задает рамки совместимости каретки и рельса.
Измерения: что снимать и как снизить ошибку
Измерения проводят на чистых базах при 20 ± 2 °C. Для каждого размера делают минимум 3 повтора, записывают среднее и разброс.
| Параметр | Где измерять | Рекомендуемый инструмент |
|---|---|---|
| W, H, L | Базовые наружные поверхности | Микрометр, штангенциркуль |
| P1, P2 | Межосевые крепежа | Штангенциркуль, калибр |
| d | Крепежные отверстия | Пробки, нутромер |
| Профиль рельса | Ширина, высота, базовые фаски | Микрометр, индикатор |
Неопределенность измерений
| Источник | Риск | Что делать |
|---|---|---|
| Износ кромок | Смещение размера | Мерить по неповрежденным базам, фиксировать точки замера |
| Загрязнение баз | Систематическая ошибка | Очистка и обезжиривание перед каждой серией измерений |
| Температурное расширение | Уход размеров при нагреве | Термостабилизация детали и инструмента |
| Повторяемость оператора | Разброс результатов | Единая методика прижима и ориентации инструмента |
| Калибровка инструмента | Скрытая погрешность | Проверка поверки и контроль эталонной мерой |
Постановка инструмента на базы

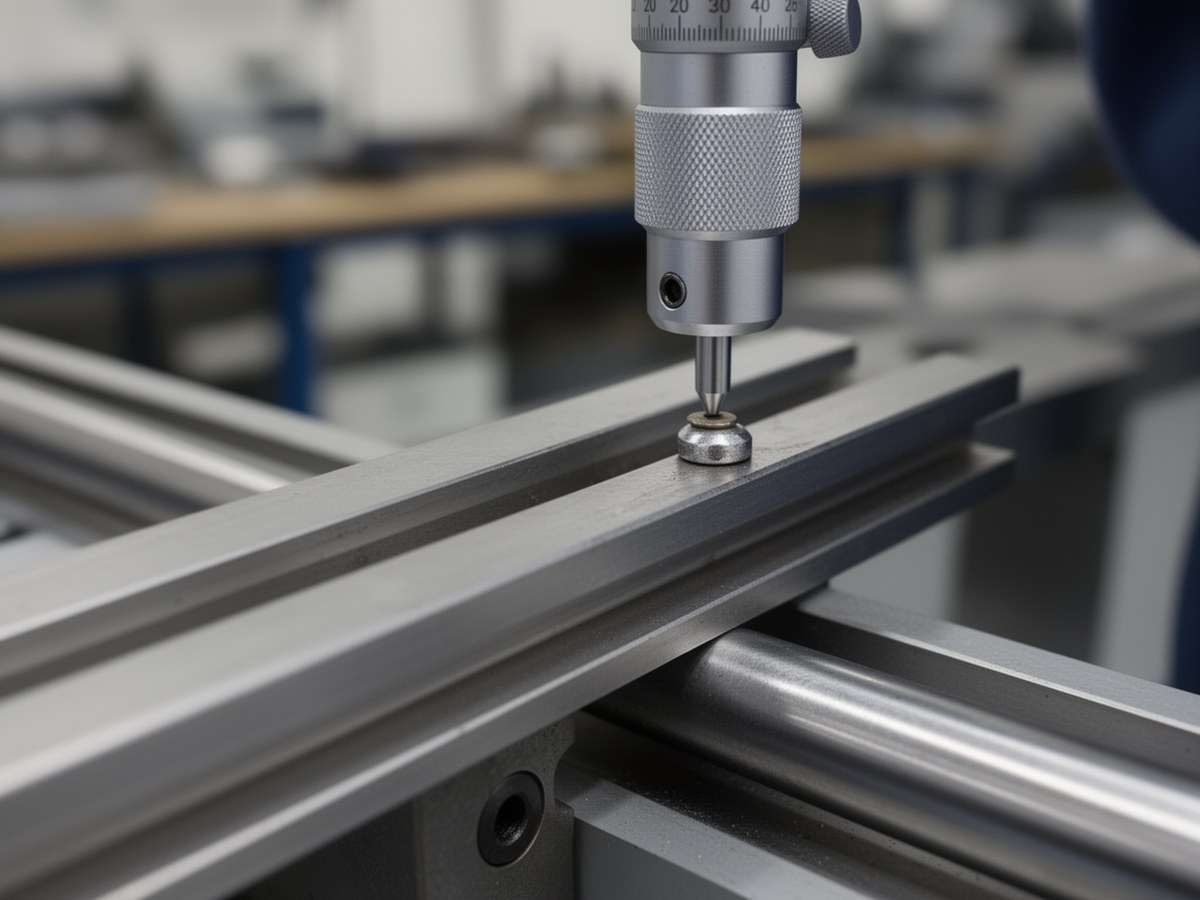

Иллюстрация к разделу про неопределенность измерений и повторяемость.
Маркировка: что влияет на заменяемость
Проверяют серию, размер, исполнение, класс точности, преднатяг и тип уплотнений.
| Элемент | Значение для подбора |
|---|---|
| Серия и размер | Посадка на рельс и базовая геометрия |
| Исполнение | Крепеж, габариты, моментная жесткость |
| Класс точности | Повторяемость и точность позиционирования |
| Преднатяг | Люфт, усилие хода, нагрев, жесткость |
| Уплотнения | Ресурс в загрязненной среде |
Мини-словарь исполнений
- Фланцевое: удобнее при ограничении по высоте крепления.
- Квадратное: компактнее по ширине монтажной площадки.
- Длинное: выше грузоподъемность и моментная стойкость.
- Короткое: компактнее, но обычно ниже запас по моментам.
- Шариковое: ниже трение, чувствительно к ударным режимам.
- Роликовое: выше жесткость и моментная грузоподъемность.
Точность и преднатяг как ограничители взаимозаменяемости
| Изменение | Допустимость | Обычно приводит к |
|---|---|---|
| Класс точности ниже проектного | Не подходит | Потере точности и повторяемости |
| Класс точности выше проектного | Условно допустимо | Росту требований к базам и монтажу |
| Преднатяг ниже проектного | Условно допустимо | Росту люфта и вибрации |
| Преднатяг выше проектного | Условно допустимо | Росту усилия хода и нагрева |
Любое отклонение по точности или преднатягу подтверждают пробным циклом: усилие хода, температурный режим, повторяемость позиции.
Матрица совместимости и итоговое решение
| Критерий | Статус | Да/Нет |
|---|---|---|
| W/H/L/P1/P2/d и посадка на рельс совпадают | Обязательный | |
| C, C0, Mx/My/Mz не ниже расчетной потребности | Обязательный | |
| Класс точности не ниже проектного | Обязательный | |
| Преднатяг соответствует задаче узла | Обязательный | |
| Среда, смазка, уплотнения соответствуют режиму | Обязательный | |
| Переходная пластина рассчитана на жесткость и соосность | Условный |
- Подходит: все обязательные пункты = «Да», условные подтверждены.
- Не подходит: хотя бы один обязательный пункт = «Нет».
- Условно подходит: есть адаптер, но расчет и испытание успешны.
Расчетная проверка: границы применимости
Важно: упрощенные формулы не заменяют расчет по каталогу. Для окончательного выбора используют методику производителя и ISO 14728 с их коэффициентами режимов, надежности и моментов.
Предварительная оценка:L10 = (C/P)^p × 50 км, где p=3 для шариковых и часто p=10/3 для роликовых блоков.
Пример: при C=23,4 кН и P=5,0 кН для шарикового варианта получаем L10≈5100 км. Это ориентир для ранжирования кандидатов, а не итоговый ресурс.
Когда замена только каретки нежелательна
- На рельсе есть выкрашивание, раковины или ступенчатый износ дорожек.
- Новый блок движется рывками на отдельных участках.
- Не удается восстановить требуемую геометрию после юстировки.
- Профили серий формально близки, но не совпадают по рабочей геометрии.
Входной контроль и контрольный пуск
- Сверить маркировку: серия, размер, точность, преднатяг, уплотнения.
- Осмотреть дорожки, уплотнения и крепеж, исключить коррозию и повреждения.
- Проверить чистоту рельса и корректность смазки.
- Собрать с заданной последовательностью и моментом затяжки.
- Запустить на малой скорости, затем ступенчато выйти на рабочий режим.
- В первые часы контролировать шум, усилие хода, локальный нагрев и повторяемость.
Если наблюдается устойчивый рост температуры, тугой ход или нестабильная повторяемость, подбор аналога каретки линейной направляющей пересматривают с этапа совместимости и расчета по каталогу.
